La science de la rugosité de surface des vannes à membrane ultra-haute pureté (UHP)

Les vannes à membrane à ultra-haute pureté (UHP) présentent différents niveaux de rugosité de surface interne, principalement mesurés par le paramètre Ra (rugosité moyenne) , afin de prévenir toute contamination dans les applications critiques. La rugosité de surface typique des vannes à membrane UHP se situe entre 5 µin (0.13 µm) et 25 µin (0.6 µm).



Types courants de rugosité de surface

Les vannes à membrane UHP sont généralement produites avec des finitions de surface spécifiques, vérifiées à l'aide d'instruments conformément à des normes telles que ASME B46.1.

5 µin Ra (0.13 µm)Il s'agit de l'une des finitions les plus lisses disponibles pour les composants UHP, souvent obtenue par une combinaison de polissage mécanique et électrolytique. Ce niveau est utilisé dans les applications semi-conducteurs les plus exigeantes afin de garantir une génération de particules et une contamination minimales.
8 µin Ra (0.20 µm)Certains produits spécifiques en acier inoxydable UHP, tels que certaines séries de soufflets et de vannes à membrane, ont une rugosité moyenne de processus de 8 µin Ra.
10 µin Ra (0.25 µm)Cette finition est une norme courante pour les applications de haute pureté, offrant un bon compromis entre lissage et rentabilité. L'électropolissage est également disponible en option pour obtenir ce niveau de qualité de manière constante.
25 µin Ra (0.6 µm): Souvent associée à des applications générales de haute pureté ou hygiéniques (par exemple, bioprocédés et produits pharmaceutiques), cette finition se retrouve également sur certains composants en plastique UHP conformément à des normes telles que SEMI F57.


Paramètres de mesure

Les principaux paramètres de mesure utilisés dans l'industrie UHP sont Ra et Rz.

Ra (rugosité moyenne)Il s'agit de la moyenne arithmétique des valeurs absolues des écarts de hauteur de profil sur la longueur d'évaluation. Ra est le paramètre le plus courant et normalisé pour la spécification générale de la rugosité de surface et le contrôle qualité dans les applications UHP.
Rz (profondeur de rugosité moyenne)Ce paramètre mesure la distance verticale moyenne entre le pic le plus haut et le creux le plus bas sur chaque longueur d'échantillonnage. Rz est plus sensible aux irrégularités extrêmes telles que les rayures et les piqûres, qui peuvent être critiques pour l'étanchéité.


Processus de traitement de surface

L’obtention de ces finitions de surface précises implique souvent des méthodes de fabrication et de post-traitement spécifiques :

Polissage mécanique: Un procédé utilisant des matériaux abrasifs pour lisser la surface, étape clé pour atteindre des valeurs Ra spécifiques avant un raffinement ultérieur.
ÉlectropolissageCe procédé électrochimique élimine une fine couche de matière, ce qui permet d'obtenir une finition lisse comme un miroir avec des valeurs Ra plus faibles, souvent jusqu'à 5 ou 10 µin. Il améliore également la résistance à la corrosion en passiver la surface.
PassivationBien qu'elle ne constitue pas une méthode de finition à proprement parler, la passivation est un post-traitement essentiel pour les composants en acier inoxydable UHP. Elle élimine le fer libre de la surface à l'aide d'une solution acide, améliorant ainsi la résistance à la corrosion du matériau.


Pourquoi la finition de surface est le fondement de la pureté

Dans le secteur de la fabrication de semi-conducteurs, des bioprocédés et de la distribution de gaz de haute technologie, l'appellation « ultra-haute pureté » (UHP) est bien plus qu'un simple argument marketing : c'est une exigence d'ingénierie rigoureuse. Au cœur de ces systèmes se trouve la vanne à membrane , un composant essentiel dont les surfaces internes en contact avec le fluide doivent être quasi irréprochables.

La rugosité de surface est le principal critère permettant de déterminer si une vanne peut fonctionner sans introduire de contaminants. Même des aspérités et des creux microscopiques (rugosité) peuvent piéger l'humidité, les gaz ou les particules, entraînant un dégazage ou un détachement de particules susceptible de détruire une plaquette de semi-conducteur valant plusieurs millions de dollars ou de contaminer un lot pharmaceutique.

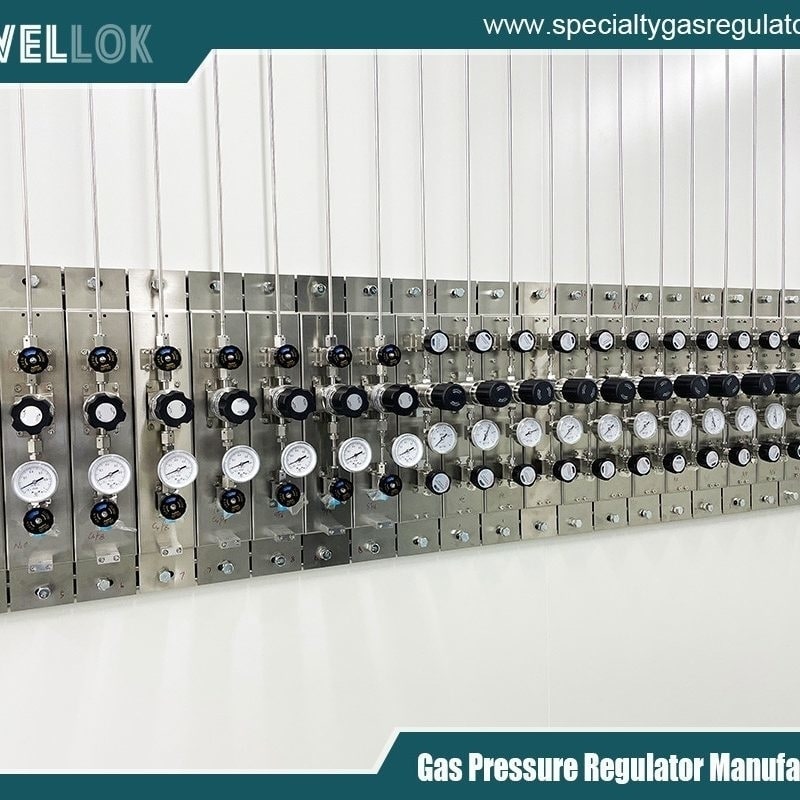

fabricants de collecteurs de commutation de bouteilles de gaz
Paramètres de mesure clés : Décodage de Ra et Rz
La compréhension des spécifications techniques d'une vanne UHP nécessite une analyse approfondie de la métrologie de l'état de surface. Selon la norme ASME B46.1, deux paramètres principaux définissent la qualité de ces surfaces :

Ra (rugosité moyenne) :Il s'agit de la moyenne arithmétique de toutes les distances absolues du profil de rugosité par rapport à la ligne centrale sur la longueur d'évaluation. C'est le paramètre le plus couramment utilisé pour le contrôle qualité général.
Rz (profondeur de rugosité moyenne) :Contrairement à Ra, qui calcule une moyenne, Rz calcule la distance verticale moyenne entre les cinq pics les plus élevés et les cinq creux les plus profonds. Dans les applications UHP, Rz est crucial car il identifie les « extrêmes » — les crevasses profondes où les bactéries ou les particules sont les plus susceptibles de se cacher.


Niveaux de rugosité de surface standard dans les applications UHP
Selon le fluide (gaz ou liquide) et le secteur d'activité, différentes valeurs de Ra sont spécifiées. Les principaux fabricants, comme Swagelok, classent leurs produits en fonction de ces procédés :

5 µin Ra (0.13 µm) :La référence en matière de distribution de gaz pour semi-conducteurs. Cette finition ultra-lisse est obtenue grâce à un usinage de précision suivi d'un électropolissage de pointe.
8 µin Ra (0.20 µm) :Courant pour les soufflets haut de gamme et spécifiques Vanne à membrane séries (par exemple, séries DL et DS) où une pureté extrême est requise mais où 5 µin n'est pas strictement obligatoire.
10 µin Ra (0.25 µm) :Une finition standard de haute pureté souvent utilisée dans l'instrumentation générale et les systèmes de gaz de laboratoire de haute qualité.
Ra de 20 à 25 µin (0.5 à 0.6 µm) :Typiques pour les bioprocédés hygiéniques (ASME BPE SF1) ou les composants en plastique UHP comme les vannes PFA, qui doivent être conformes à la norme SEMI F57.


Procédés de traitement de surface avancés
Une surface brute usinée n'est jamais « prête pour l'usinage UHP ». Elle doit subir une série de traitements pour atteindre la finition requise au micro-pouce.

Polissage mécanique (MP)

Il s'agit de l'étape fondamentale. On utilise des abrasifs de plus en plus fins pour niveler la surface. Si le polissage mécano-chimique (PMC) réduit la rugosité Ra, il peut aussi incruster des particules abrasives et déformer la structure cristalline du métal, créant ainsi des « taches » microscopiques qui emprisonnent les contaminants.

Électropolissage (EP)

Il s'agit d'une avancée majeure pour l'acier inoxydable UHP. Grâce à un bain électrochimique, les aspérités de la surface sont dissoutes plus rapidement que les creux. L'électropolissage permet de réduire la rugosité Ra jusqu'à 50 % par rapport au polissage mécanique seul. On obtient ainsi une surface parfaitement lisse, d'aspect miroir, beaucoup plus facile à nettoyer et présentant un rapport chrome/fer plus élevé, gage d'une résistance à la corrosion supérieure.

Passivation

Après le polissage, la passivation consiste à traiter la surface avec une solution acide (généralement nitrique ou citrique) afin d'éliminer le fer libre. Il en résulte une couche d'oxyde protectrice riche en chrome. Dans les systèmes UHP, cette couche constitue la dernière barrière contre la corrosion et les interactions chimiques avec le fluide de procédé.



Normes réglementaires : SEMI vs. ASME BPE
Les ingénieurs doivent sélectionner les vannes en fonction des normes spécifiques régissant leur secteur d'activité :

SEMI-F57:Norme applicable aux composants polymères utilisés dans les systèmes semi-conducteurs utilisant de l'eau ultrapure (UPW) et des produits chimiques liquides. Elle limite la rugosité de surface mouillée à 25 µin Ra.
ASME-BPE:La norme relative aux équipements de bioprocédés utilisée dans l'industrie pharmaceutique définit des finitions telles que SF1 (Ra max de 20 µin) et SF4 (Ra max de 15 µin avec électropolissage).

fabricants de collecteurs de commutation de bouteilles de gaz
Conclusion : La voie vers une contamination zéro

L'obtention d'un état de surface parfait pour une vanne à membrane UHP repose sur un équilibre entre précision mécanique et maîtrise des principes de la chimie. En spécifiant les valeurs Ra/Rz appropriées et en s'assurant que la vanne a subi un électropolissage et une passivation adéquats, les ingénieurs garantissent la longévité du système et la pureté du produit.
