Vannes à argon UHP critiques dans les systèmes HPLC et de spectrométrie de masse : garantes de la pureté et de la précision

Vannes à argon UHP critiques dans les systèmes HPLC et de spectrométrie de masse : garantes de la pureté et de la précision

La chromatographie liquide haute performance (CLHP) et la spectrométrie de masse (SM), notamment en configuration couplée (CL-SM), constituent la référence en chimie analytique pour les industries pharmaceutique, protéomique, environnementale et du diagnostic clinique. L'intégrité de ces analyses repose en grande partie sur la pureté et la stabilité des gaz utilisés. L'argon, gaz de collision en spectrométrie de masse en tandem (SM/SM) et gaz de nébulisation/désolvatation dans les sources à plasma à couplage inductif (ICP), est indispensable. Cet article explore le rôle crucial, mais souvent négligé, des vannes d'argon ultra-pur (UHP) au sein de ces systèmes. Nous examinons les exigences techniques, les types de vannes, les matériaux utilisés, les méthodes d'installation et les protocoles de maintenance qui garantissent le bon fonctionnement de ces composants et leur protection contre la contamination, préservant ainsi la sensibilité, la reproductibilité et la disponibilité des instruments.


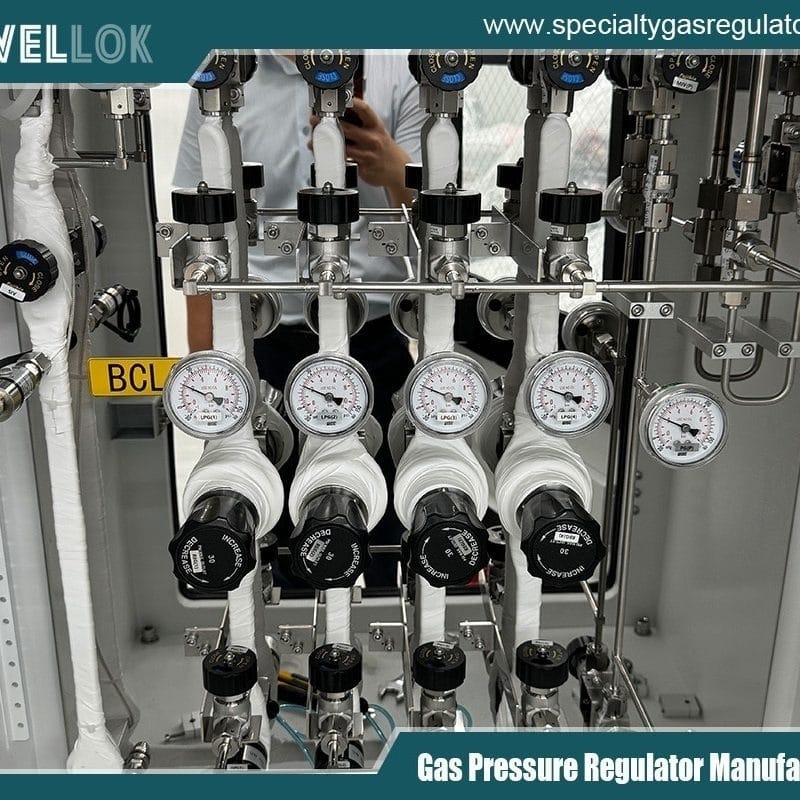

Régulateurs de pression de gaz à haut débit et ultra-haute pureté
Le pilier invisible de la fidélité analytique

La recherche de limites de détection de l'ordre du ppb, voire du ppt, dans les systèmes HPLC et MS modernes crée un environnement où chaque composant représente une source potentielle d'interférences. Si une attention particulière est portée à la chimie des colonnes, à la conception des détecteurs et aux algorithmes logiciels, le système d'alimentation en gaz, et notamment sa vannerie, constitue un pilier invisible soutenant l'ensemble de la structure analytique. L'argon UHP (généralement d'une pureté de 99.999 % ou plus) doit circuler sans dégradation de la bouteille ou du générateur jusqu'à la cellule d'ionisation ou de collision de l'instrument. Toute vanne de ce circuit introduisant de l'humidité, des hydrocarbures, de l'oxygène ou des particules peut engendrer du bruit de fond, une augmentation du bruit de fond, une suppression du signal, des pics parasites et la corrosion des composants métalliques sensibles. Par conséquent, le choix et la gestion des vannes d'argon UHP ne relèvent pas de simples décisions d'installation, mais de choix techniques critiques ayant un impact direct sur la qualité des données.



Le rôle de l'argon dans les systèmes HPLC-MS

Pour comprendre l'importance de cette vanne, il faut d'abord comprendre les fonctions de l'argon :

Dissociation induite par collision (CID) en spectrométrie de masse en tandem (QqQ, Q-TOF) : Dans les cellules de collision, les molécules d'argon entrent en collision avec des ions précurseurs, provoquant leur fragmentation en ions produits pour l'élucidation structurale. La pression et la pureté de l'argon sont primordiales. Les impuretés telles que l'azote ou l'eau peuvent altérer l'efficacité des collisions, entraînant des profils de fragmentation incohérents et une précision quantitative réduite.
Nébulisation et désolvatation en ICP-MS : L'une des techniques d'analyse élémentaire les plus sensibles utilise un plasma d'argon (à environ 10 000 K) pour atomiser et ioniser les échantillons. L'argon employé pour créer le plasma, nébuliser l'échantillon et refroidir l'interface doit être d'une pureté extrême. Toute contamination par des hydrocarbures ou de l'humidité interrompt le processus, augmente la formation d'oxydes (par exemple, CeO⁺ interférant avec Pr⁺) et provoque des chevauchements spectraux, ce qui compromet gravement la précision de l'analyse.
Purge de la source d'ionisation chimique à pression atmosphérique (APCI) : L'argon est parfois utilisé comme gaz de rideau ou de séchage. Une contamination à ce niveau introduit directement des interférents dans la zone d'ionisation.
Toute vanne qui compromet la norme d'argon UHP de grade 5.0 ou 6.0 met en péril ces processus fondamentaux.



Exigences techniques relatives aux vannes à argon UHP

Les vannes destinées aux applications UHP doivent être conçues pour répondre à un ensemble de critères rigoureux :

Volume mort nul ou volume interne minimal : Les zones de stagnation où le gaz peut s'accumuler entraînent des effets mémoire et des temps de réponse lents, ce qui est particulièrement critique lorsque des vannes sont utilisées pour la commutation ou l'étalonnage. Les volumes internes sont minimisés grâce à une conception spécifique.
Intégrité exceptionnelle des fuites : Les fuites externes entraînent un gaspillage de gaz coûteux et posent des problèmes de sécurité. Plus insidieusement, les fuites internes au niveau du siège (permettant au gaz de s'échapper lorsque la vanne est fermée) ou la perméation à travers les joints peuvent provoquer une instabilité de la pression du système. Les vannes doivent être testées à l'hélium pour les fuites à des débits très faibles (par exemple, < 1 x 10⁻⁹ atm cc/s).
Génération minimale de particules : Le mécanisme d'actionnement (mouvement de la tige) ne doit pas générer de particules métalliques ou élastomères. Ceci est réalisé grâce à un usinage de précision, des conceptions à siège rigide et l'utilisation de joints à membrane ou à soufflet pour isoler le mécanisme d'actionnement du flux de gaz.
Résistance au dégazage et à la perméation : Les matériaux du corps de vanne et les polymères des sièges/joints doivent présenter de faibles taux de dégazage intrinsèques d'eau, d'oxygène et d'hydrocarbures. La perméation des gaz atmosphériques à travers les joints doit être négligeable.
Résistance à la corrosion et chemin d'écoulement inerte : Les matériaux mouillés — généralement de l'acier inoxydable 316L, électropoli (EP) ou chimiquement passivé — doivent être hautement inertes pour empêcher l'adsorption/désorption des espèces actives et pour résister à la corrosion, qui devient une source majeure de particules.


Types de vannes et leurs applications spécifiques

Différents points de la conduite de gaz nécessitent différentes technologies de vannes.

Vannes d'arrêt :
Vannes à membrane : La référence en matière d'applications UHP. Une membrane flexible est pressée contre un siège rigide (souvent métal-métal ou PFA-métal). Le mécanisme d'actionnement est totalement isolé du gaz de procédé, éliminant ainsi les joints de tige comme source de fuite ou de contamination. Ils offrent une excellente étanchéité et un faible volume interne.
Soupapes à soufflet : Utilisez un soufflet métallique hermétique pour isoler la tige. Idéal pour les applications à cycles élevés ou à haute température. À l'instar des vannes à membrane, il assure une étanchéité optimale contre les infiltrations atmosphériques.
Soupapes à tige garnie (avec précaution) : Bien que moins coûteuses, les vannes à tige traditionnelles avec garniture (par exemple, en graphite) ne conviennent généralement pas aux applications UHP critiques. La garniture peut absorber l'humidité, nécessite un resserrage périodique (qui peut déformer la tige) et constitue une voie potentielle de fuite.
Clapets anti-retour : Indispensables pour prévenir les reflux, qui peuvent survenir lors des changements de bouteilles ou en cas de chute de pression du système, les clapets anti-retour UHP utilisent des membranes à ressort ou des billes à siège rigide pour garantir une étanchéité parfaite et une réponse rapide avec une pression d'ouverture minimale.
Vannes de régulation (premier étage et panneau) : Bien qu'il ne s'agisse pas d'une simple vanne marche/arrêt, le détendeur est l'élément le plus critique du système. Il régule la pression de la bouteille haute pression jusqu'à une pression utilisable dans le réseau. L'argon UHP exige des détendeurs dédiés, propres, en laiton ou en acier inoxydable, avec un intérieur spécialement nettoyé et des membranes sans élastomère. Un détendeur de mauvaise qualité représente le principal risque de contamination.
Régulation en deux étapes contre régulation en une seule étape : Pour une stabilité optimale dans les applications MS, un régulateur à deux étages (ou un régulateur à un étage suivi d'un régulateur secondaire monté sur panneau) est préférable. Il assure une pression de sortie plus stable malgré la baisse de pression dans la bouteille, garantissant ainsi une pression de gaz de collision constante ou une stabilité du plasma ICP.


Science des matériaux et finition de surface

Les matériaux utilisés sont tout aussi importants que la conception de la vanne.

Composants métalliques : L'acier inoxydable 316L (à faible teneur en carbone, ce qui prévient la sensibilisation et la corrosion) est standard. La finition de surface est essentielle.
Électropolissage (EP) : Ce procédé électrochimique élimine la couche superficielle, lisse la microstructure et retire les particules de fer incrustées. Il laisse une couche d'oxyde passive riche en chrome, très résistante à la corrosion et réduisant la surface d'adsorption.
Polissage mécanique : Peut être efficace, mais risque de laisser des traces sur le métal et de piéger les contaminants.
Matériaux du siège et du joint : On évite généralement les élastomères dans le circuit d'écoulement critique. Le cas échéant, les perfluoroélastomères (FFKM, par exemple Kalrez®) offrent la meilleure résistance chimique et thermique, avec un faible dégazage. Le polytétrafluoroéthylène (PTFE) est couramment utilisé pour les sièges et les joints d'étanchéité en raison de son inertie remarquable, bien qu'il soit sujet au fluage à froid. Les sièges métal-métal (par exemple, acier inoxydable-acier inoxydable) offrent une pureté et une résistance thermique optimales, mais peuvent ne pas garantir une étanchéité parfaite.


Meilleures pratiques de sélection, d'installation et de maintenance

Critères de sélection :
Précisez UHP ou qualité absorption atomique/ICP : Vérifiez que la vanne est homologuée et certifiée pour un service UHP.
Demande de certifications : Les fabricants doivent fournir les certifications des matériaux, les rapports de tests d'étanchéité à l'hélium et les données de propreté (par exemple, le nombre de particules selon les normes SA/ISO).
Adapter la vanne à sa fonction : Utilisez des vannes d'arrêt à membrane/soufflets pour les conduites principales, des clapets anti-retour à haute intégrité pour prévenir le reflux et des régulateurs UHP dédiés.
Installation (L'art du « propre ») :
La manipulation correcte: Les vannes doivent rester dans leurs sachets plastiques scellés jusqu'au moment de l'installation. Portez des gants sans poudre.
Tuyauterie appropriée : Utilisez des tubes en acier inoxydable 316L EP. Découpe et ébavurage des tubes : Utilisez un coupe-tubes dédié, jamais une scie à métaux. Une mauvaise coupe produit des copeaux de métal qui risquent de se propager dans le tuyau. Ébavurez toujours soigneusement l'intérieur et l'extérieur.
Nettoyage et purge : Avant de raccorder l'instrument, la conduite de gaz entière (avec les vannes installées) doit être purgée abondamment à l'argon UHP afin d'éliminer tout contaminant atmosphérique introduit lors de l'assemblage.
Vérification des fuites : L'ensemble du système installé doit être vérifié pour détecter les fuites à l'aide d'un détecteur de fuites à l'hélium sensible ou d'un fluide de détection de fuites exclusif spécialement formulé pour les systèmes de haute pureté (jamais d'eau savonneuse).
Entretien:
Maintenance préventive: Établissez un calendrier basé sur le nombre de cycles ou le temps. Cela peut impliquer le remplacement des têtes de membrane ou de vannes entières dans des positions critiques.
Dépannage: Une baisse progressive de la sensibilité de l'instrument ou une augmentation du bruit de fond peuvent souvent être attribuées à la pureté du gaz. Les étapes de diagnostic comprennent l'isolation de sections de la conduite de gaz, l'utilisation d'un analyseur de gaz résiduels (AGR) ou le remplacement par une source d'argon portable et propre.
Tenue des registres: Conserver un registre de toutes les installations de vannes, des certifications et des résultats des contrôles d'étanchéité.

Régulateurs de pression de gaz à haut débit et ultra-haute pureté
Conclusion

Dans le monde exigeant des sciences analytiques, où un seul échantillon contaminé ou une calibration erronée peut anéantir des semaines de travail, le système d'alimentation en gaz ne saurait constituer un point faible. Les vannes d'argon UHP , du détendeur sur la bouteille jusqu'à la vanne d'arrêt finale avant l'instrument, représentent les points de contrôle critiques qui préservent l'intégrité du gaz analytique. Investir dans la technologie de vannes appropriée – vannes d'arrêt à membrane ou à soufflet, clapets anti-retour haute intégrité et détendeurs UHP dédiés – fabriquées avec des matériaux de qualité et installées avec le plus grand soin, ne représente pas une dépense superflue. Il s'agit d'un investissement direct dans les atouts essentiels du laboratoire : l'intégrité des données, la disponibilité des instruments et la réputation scientifique. En accordant à ces composants la même rigueur qu'aux colonnes et aux détecteurs, les scientifiques et les responsables de laboratoire s'assurent que leurs systèmes HPLC et de spectrométrie de masse fonctionnent à leur plein potentiel, garantissant ainsi la précision et l'exactitude exigées par la science moderne.
