Pourquoi un entretien régulier est essentiel
Dans la recherche scientifique moderne et l'analyse industrielle, systèmes centralisés d'approvisionnement en gaz Ces systèmes constituent le lien vital pour les instruments d'analyse tels que les chromatographes en phase gazeuse (GC), les spectromètres de masse à plasma à couplage inductif (ICP-MS) et les spectromètres d'absorption atomique (AAS). Ils transportent en toute sécurité des gaz de haute pureté — allant des gaz inertes comme l'azote et l'hélium aux gaz inflammables ou toxiques comme l'hydrogène et l'acétylène — depuis une salle de stockage centralisée directement jusqu'au point d'utilisation.
Cependant, le flux continu de gaz sous pression engendre des risques opérationnels inhérents. Sans maintenance rigoureuse et systématique, même une usure mineure des composants peut dégénérer en pannes catastrophiques. Les principales raisons pour lesquelles une maintenance régulière est indispensable sont les suivantes :
Atténuation des risques de fuite : Les raccords, les joints et les vannes à membrane subissent des contraintes mécaniques et des variations thermiques au fil du temps. Des inspections régulières permettent de détecter les fuites microscopiques avant qu'elles ne se transforment en importantes fuites de gaz.
Garantir la précision analytique : Les fluctuations de la pression de distribution ou la contamination des conduites de gaz peuvent gravement compromettre les résultats des tests en laboratoire, entraînant des échecs expérimentaux coûteux, des tests répétés et des données inexactes.
Extension de la durée de vie des équipements : L'entretien proactif des régulateurs, des pare-étincelles et des collecteurs de commutation automatique réduit l'usure prématurée et évite les remplacements d'urgence coûteux.
Conformité réglementaire et sécurité du personnel : Les laboratoires doivent respecter des normes strictes en matière de santé et de sécurité au travail (telles que les directives de l'OSHA, de la NFPA et de l'ISO). La tenue de registres d'inspection documentés garantit la conformité et, surtout, protège le personnel de laboratoire contre l'exposition à des substances toxiques, l'asphyxie ou les risques d'explosion.

Liste de contrôle d'inspection de routine
Pour garantir une sécurité optimale, les ingénieurs et responsables de la sécurité des installations doivent mettre en œuvre un programme d'inspections structuré. La liste de contrôle ci-dessous classe les tâches selon leur fréquence : quotidienne, trimestrielle et annuelle.
1. Liste de contrôle d'inspection quotidienne (effectuée par les responsables de la sécurité du laboratoire)
Pression du cylindre et de la source : Vérifiez que les pressions des cylindres principal et de réserve ou les niveaux des réservoirs de stockage se situent dans les plages de fonctionnement normales.

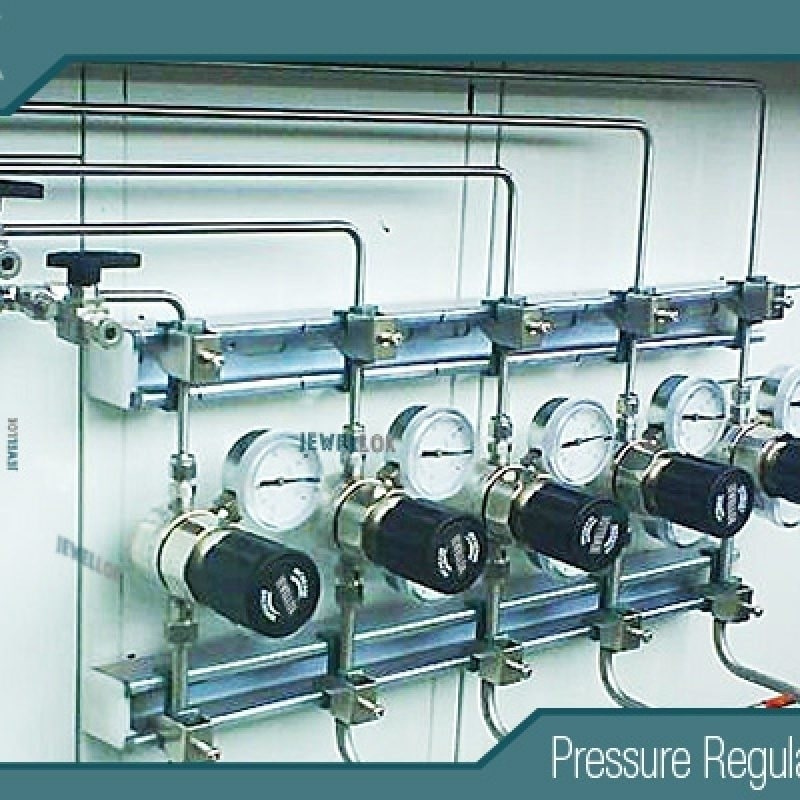

Pression de refoulement du collecteur : Vérifiez les manomètres de la conduite secondaire au niveau des panneaux de commande pour assurer une alimentation stable des laboratoires.
Systèmes de ventilation : Assurez-vous que les ventilateurs d'extraction mécaniques des locaux de stockage des bouteilles de gaz sont pleinement fonctionnels et dégagés.
Contrôle visuel des fuites : Effectuez un contrôle visuel rapide des raccords accessibles, des régulateurs et des flexibles pour détecter tout signe de corrosion, de dommages physiques ou de givrage (qui indique une dilatation rapide et des fuites potentielles).
Accessibilité du dispositif d'arrêt d'urgence : Vérifiez que les vannes d’arrêt d’urgence (ESV) sont clairement étiquetées et complètement dégagées de tout équipement ou encombrement.
2. Liste de contrôle d'inspection trimestrielle (effectuée par les ingénieurs de maintenance)
Tests de détection des fuites : Effectuez un test d'étanchéité complet sur tous les joints, soudures et raccords filetés à l'aide d'un détecteur de fuites électronique certifié ou d'une solution à bulles approuvée (évitez les savons contenant des huiles pour les systèmes à oxygène).
Vérification des performances du régulateur : Tester les régulateurs de pression pour détecter le « fluage » — une condition dans laquelle la pression en aval augmente lentement lorsque la vanne est fermée, indiquant une dégradation du siège.
Soupapes de sécurité : Vérifiez l'intégrité des soupapes de sécurité et assurez-vous que les évents d'évacuation sont correctement dirigés vers l'extérieur.
Détecteurs de gaz et alarmes : Tester les capteurs de gaz fixes (pour la diminution de l'oxygène, les gaz inflammables ou les fuites toxiques) et les étalonner à l'aide de gaz de test standard.
Pare-flammes (gaz combustibles) : Inspectez les pare-flammes sur les conduites de gaz combustible afin de détecter toute accumulation de suie, tout dommage mécanique ou toute contamination par reflux.
3. Inspection annuelle complète (effectuée par des techniciens certifiés)
Test de pression du système complet : Effectuer des tests de maintien de la pression pneumatique à des pressions supérieures aux niveaux de fonctionnement normaux afin de vérifier l'intégrité structurelle.
Maintenance de la purge et des vannes : Effectuez des tests de cycle complets sur les collecteurs de commutation automatique et les régulateurs de purge afin de garantir l'absence de contamination croisée.
Remplacement du tuyau et du raccord : Remplacez les flexibles en acier inoxydable et les tuyaux haute pression en fonction de leur durée de vie ou des évaluations d'usure préconisées par le fabricant.
Vérification de la mise à la terre et de la liaison équipotentielle : Mesurer la résistance électrique à la terre de tous les réseaux de tuyauterie et des supports à gaz afin d'éviter l'accumulation d'étincelles électrostatiques.
Exercices d'urgence pour le personnel : Dispenser une formation complète en matière de sécurité et d'évacuation à tout le personnel du laboratoire concernant les scénarios de fuite de gaz.
Défauts courants et dépannage
La compréhension des modes de défaillance courants permet un diagnostic rapide et minimise les temps d'arrêt. Voici trois problèmes principaux rencontrés : systèmes centralisés d'approvisionnement en gaz et leurs procédures de dépannage standard.
1. Fluctuations ou instabilité de la pression de refoulement
Symptômes: Les instruments analytiques signalent des lectures de base erratiques ou des extinctions de flamme ; les manomètres oscillent ou chutent de manière inattendue lors de fortes demandes de débit.
Causes potentielles :
Fatigue du diaphragme du régulateur ou usure du ressort.
La pression du cylindre chute trop bas (presque vide), provoquant un gel mono-étage.
Filtres à particules en ligne partiellement obstrués.
Étapes de dépannage :
Vérifiez la pression des bouteilles d'alimentation ; si elle est épuisée, basculez sur la réserve ou remplacez les bouteilles.
Isolez le régulateur et vérifiez s'il y a une variation de pression. Si la pression en aval continue d'augmenter, remplacez ou révisez la cartouche du régulateur.
Inspectez et remplacez les filtres en métal fritté obstrués situés à l'entrée du régulateur de pression.
2. Fuites de gaz au niveau des joints et des raccords
Symptômes: Sifflements audibles, chute soudaine du niveau de gaz dans les bouteilles sans utilisation intensive des instruments, ou activation des détecteurs de gaz fixes.
Causes potentielles :
Dilatation et contraction thermiques desserrant les raccords à compression (par exemple, les raccords à virole).
Ruban Téflon dégradé ou mastic d'étanchéité pour filetage sur les raccords filetés.
Contraintes mécaniques dues à une tuyauterie mal supportée.
Étapes de dépannage :
Action immédiate: En cas de détection d'une fuite de gaz inflammable ou toxique, isolez immédiatement la zone en fermant la vanne d'alimentation à la source.
Évacuez et aérez la zone si nécessaire.
Utilisez un détecteur de fuites électronique pour localiser précisément la fuite. Ne serrez pas les raccords lorsque le système est sous pression ; dépressurisez et purgez la conduite avec un gaz inerte avant de resserrer les raccords ou de remplacer les joints.
3. Contamination par l'humidité et les hydrocarbures dans les conduites de haute pureté
Symptômes: Pics fantômes en chromatographie en phase gazeuse, durée de vie réduite de la colonne ou empoisonnement du catalyseur.
Causes potentielles :
Purge insuffisante après le changement des bouteilles de gaz.
Filtres à piège à humidité ou à hydrocarbures saturés.
Des microfuites aspirent l'air ambiant dans des zones de pression inférieure à la pression atmosphérique ou de basse pression.
Étapes de dépannage :
Vérifiez le degré de pureté des lots de gaz entrants.
Effectuer plusieurs cycles de purge sous vide ou sous pression en utilisant de l'azote ou de l'hélium de haute pureté.
Remplacez les pièges du purificateur en ligne (pièges à humidité, à oxygène et à hydrocarbures) et vérifiez l'étanchéité.

Top 10 des meilleurs fabricants de vannes à boisseau sphérique en acier inoxydable 316L en Thaïlande
Questions fréquentes
Q1 : À quelle fréquence faut-il remplacer les flexibles en acier inoxydable reliant les cylindres au collecteur ?
A: En règle générale, les flexibles haute pression doivent être inspectés tous les trimestres et remplacés tous les 3 à 5 ans, selon la fréquence d'utilisation, la pression de service et les spécifications du fabricant. Les flexibles présentant des signes de pliure, d'abrasion externe ou de corrosion interne doivent être remplacés immédiatement, quel que soit leur âge.
Q2 : Quelle est la procédure appropriée lorsqu'une alarme de fuite de gaz toxique ou inflammable se déclenche ?
A: La sécurité est la priorité absolue. Tout d'abord, évacuez immédiatement le laboratoire concerné et alertez le personnel à proximité. N'utilisez aucun appareil électrique pour éviter tout risque d'étincelles. Si vous pouvez le faire en toute sécurité, coupez l'alimentation principale. vanne d'alimentation en gaz Situé à l'extérieur du bâtiment ou dans la salle source, contactez le responsable de la sécurité de l'établissement et ne retournez pas dans la zone tant que le contrôle des gaz effectué par des professionnels n'a pas confirmé que l'atmosphère est revenue à des niveaux sûrs.
Q3 : Peut-on utiliser de l'eau savonneuse ordinaire pour détecter les fuites dans les systèmes d'alimentation en oxygène ?
A: Non. Les savons et détergents classiques contiennent souvent des huiles et des graisses organiques. Exposées à de l'oxygène pur sous haute pression, ces huiles peuvent s'enflammer spontanément ou exploser. Utilisez toujours des détecteurs de fuites électroniques sans huile spécialement conçus à cet effet ou des liquides de test de fuites certifiés compatibles avec l'oxygène.
Q4 : Pourquoi la purge du gaz est-elle obligatoire lors du changement des bouteilles de gaz ?
A: Lorsqu'une bouteille est déconnectée, l'air ambiant et l'humidité pénètrent inévitablement dans le raccord. Sans purge, ces contaminants se mélangent au gaz haute pureté entrant, dégradant sa pureté, corrodant les canalisations en acier inoxydable en aval et endommageant les équipements d'analyse sensibles. Plusieurs cycles de pressurisation avec du gaz haute pureté, suivis d'une purge, garantissent l'élimination complète de l'air résiduel.
