Introduction et périmètre de conception
Un système de distribution de gaz de laboratoire achemine les gaz depuis leur source (bouteilles, réservoirs cryogéniques ou cuves) jusqu'aux points d'utilisation, en passant par des régulateurs, des collecteurs et des canalisations. Bien conçu, ce système fournit le gaz adéquat, avec la pureté, la pression et le débit appropriés, tout en maîtrisant les risques liés aux gaz sous pression, inflammables, toxiques, corrosifs et asphyxiants. À l'inverse, une conception défectueuse peut en faire l'un des équipements les plus dangereux d'un bâtiment. La sécurité de la distribution de gaz ne repose pas sur un seul dispositif, mais sur une série de décisions d'ingénierie : audit des gaz, analyse des normes en vigueur, localisation de la source, choix des matériaux, contrôle de la pression, dispositifs de sécurité et mise en service. Cet article décrit cette procédure en détail.


Audit des gaz, des risques et de la demande
La première étape de la conception de toute installation de gaz, neuve ou de rénovation, consiste à recenser les gaz nécessaires à chaque emplacement : les besoins de chaque instrument, leur degré de pureté, la pression de distribution requise et le débit de pointe. Ce recensement détermine l’ensemble des éléments en aval : dimensionnement des canalisations, solutions de stockage et mode d’alimentation.

Chaque gaz doit être classé selon son niveau de dangerosité. Des normes telles que la NFPA 55 distinguent les gaz inertes, inflammables, comburants, corrosifs, toxiques, pyrophoriques et instables-réactifs. De nombreux gaz présentent des dangers qui se chevauchent : le chlore est à la fois comburant, corrosif et toxique ; le silane est pyrophorique et inflammable. Même les gaz inertes ne sont pas « sans danger » : l’azote, l’argon et l’hélium sont de simples asphyxiants, et l’OSHA définit une atmosphère appauvrie en oxygène comme une atmosphère dont la teneur en oxygène est inférieure à 19.5 % en volume.

Pour le dimensionnement, basez la conception sur la demande simultanée documentée à tous les points d'utilisation, plus une marge d'expansion que le propriétaire peut justifier pour la croissance future, et calculez les pertes de pression à travers chaque composant afin que la pression minimale requise à chaque instrument soit disponible au débit de pointe, et pas seulement à la source.

Codes et emplacement de la source
La conception commence par l'identification des exigences locales et des éditions applicables, en concertation avec le propriétaire et l'autorité compétente. Les codes ne sont juridiquement contraignants que là où ils ont été adoptés. Aux États-Unis, le cadre de référence le plus couramment appliqué comprend la norme NFPA 55 (Compressed Gases and Cryogenic Fluids Code), la norme NFPA 45 (Fire Protection for Laboratories Using Chemicals), la norme CGA P-1 (Safe Handling of Compressed Gases in Containers) et la norme OSHA 29 CFR 1910.101. La norme NFPA 55 définit les garanties fondamentales pour l'installation, le stockage, l'utilisation et la manipulation des gaz comprimés et fixe les quantités maximales admissibles (QMA) par zone de contrôle, au-delà desquelles un plan d'urgence est requis. La norme NFPA 45 limite les quantités de gaz dans les unités de laboratoire en se référant à la norme NFPA 55 et exige que les bouteilles non nécessaires aux travaux en cours soient stockées à l'extérieur du laboratoire. Les quantités autorisées dépendent de l'édition adoptée, de la classification d'occupation, de la conception de la zone de contrôle et des dispositifs de protection ; elles doivent donc être établies spécifiquement pour chaque projet avec l'autorité compétente.

Conséquence pratique : autant que possible, évitez d’introduire les bouteilles de gaz dans le laboratoire. Stockez-les dans un endroit dédié, sécurisé et ventilé, séparez les gaz incompatibles et veillez à ce que les bouteilles pleines ne soient pas en contact avec les bouteilles vides.

Pour une alimentation continue, raccordez les bouteilles en batteries via un collecteur de commutation. Ainsi, une batterie peut être purgée, remplie et mise à l'air libre pendant qu'une autre continue d'alimenter le système. Les systèmes de commutation semi-automatiques permettent de basculer d'une bouteille ou d'une batterie principale vers une réserve sans interruption de l'alimentation en gaz. Concevez le collecteur de manière à éviter tout reflux accidentel entre les bouteilles, en utilisant des dispositifs d'isolation et des dispositifs anti-retour adaptés à l'entretien. Ne raccordez jamais des gaz incompatibles à un même collecteur.

Choix des matériaux, des joints et de la propreté
Le choix des matériaux commence par la compatibilité du gaz avec l'application spécifique (alliage, joints, concentration, humidité, température et pression), puis prend en compte les exigences de pureté et le coût du cycle de vie. Par exemple, une norme nationale préconise l'utilisation de tubes en cuivre de type K avec des joints brasés à l'argent, ou de tubes en acier inoxydable ASTM A269 avec des joints soudés orbitalement, comme matériaux de tuyauterie privilégiés pour le nettoyage des systèmes à hydrogène et à méthane. L'acier inoxydable n'est pas universellement adapté aux gaz corrosifs, notamment au chlore humide ; la compatibilité doit donc être vérifiée pour chaque gaz. Le même principe s'applique aux pièces en contact avec le fluide du régulateur : l'application, le type de gaz et la pression de refoulement requise influencent le choix du régulateur. Les membranes métalliques peuvent réduire le dégazage et la perméation par rapport aux élastomères, et les matériaux bon marché peuvent ne pas garantir la pureté de l'humidité du gaz dans la bouteille.

La propreté est une exigence de conception, et non une simple formalité. Spécifiez des composants compatibles avec l'oxygène dont la propreté pour le service sous oxygène est documentée selon la norme approuvée applicable, telle que CGA G-4.1, et protégez les surfaces nettoyées contre toute recontamination : les composants doivent être livrés propres, bouchés et certifiés, et rester scellés jusqu'à leur installation.

Mettez la pression en marche

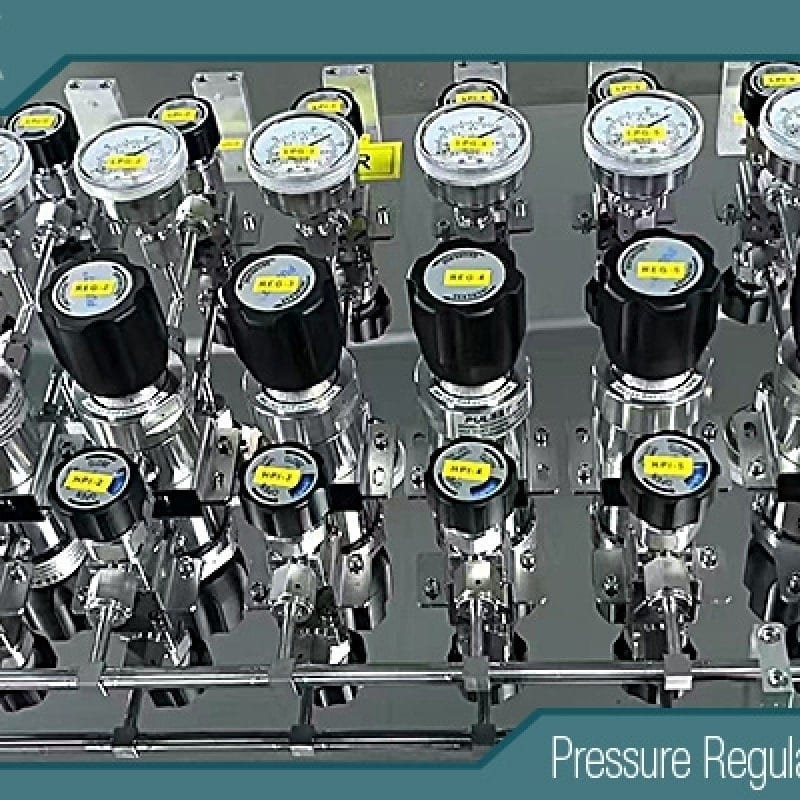

Les bouteilles stockent le gaz à haute pression (généralement de 2 000 à 3 000 psig), alors que les instruments nécessitent généralement une pression bien inférieure. Le choix des étages de réduction de pression dépend de la pression à la source, de la pression de distribution requise, du débit demandé et des performances du régulateur : un régulateur de source ou de collecteur abaisse la pression de la bouteille à une pression de distribution intermédiaire, et une régulation au point d’utilisation est ajoutée là où l’application l’exige. Un régulateur est un appareil de contrôle de pression, et non de débit.

La régulation à deux étages est privilégiée lorsque la stabilité du débit est primordiale : un régulateur à un seul étage présente une caractéristique de « décroître à l’entrée » (la pression de sortie augmente lorsque la pression dans le cylindre diminue), tandis qu’un régulateur à deux étages compense les variations de pression dans le cylindre et réduit la sensibilité à la pression de refoulement. C’est pourquoi il est recommandé pour les instruments d’analyse tels que les chromatographes en phase gazeuse. Cependant, la régulation à deux étages ne constitue pas à elle seule une mesure de sécurité. Les régulateurs peuvent tomber en panne ou subir un fluage ; il est donc impératif de prévoir une protection indépendante contre les surpressions en aval, dimensionnée et adaptée au système par un concepteur de systèmes sous pression qualifié. Une soupape de décharge installée en aval du régulateur représente une protection éprouvée contre le fluage.

Concevoir les mécanismes de protection
Des mesures de sécurité supplémentaires viennent compléter le confinement. Lorsque les réglementations exigent l'isolement des gaz dangereux dans des armoires à gaz, les exigences typiques comprennent une construction en acier d'une épaisseur minimale de 12 gauges, des portes d'accès à fermeture automatique, une ventilation avec une vitesse d'air définie aux ouvertures d'accès, une protection par sprinklers internes et une limite du nombre de bouteilles par armoire. Les exigences relatives à l'enceinte, à la ventilation, à la protection incendie, à la détection et à l'arrêt automatique sont déterminées en fonction des risques liés aux gaz, des quantités, de l'occupation et des réglementations en vigueur. Les directives institutionnelles illustrent cette approche par couches : les gaz hautement toxiques et pyrophoriques sont stockés dans des armoires à gaz équipées de sprinklers et de dispositifs de contrôle coupant le gaz en cas de détection, de régulation du débit excessif, de surveillance des gaz d'échappement avec arrêt automatique en cas de perte de gaz et d'arrêt d'urgence manuel au niveau de l'armoire.

La détection est une fonctionnalité intégrée, et non pas improvisée. Le positionnement des capteurs doit être basé sur la densité du gaz et les points de fuite probables : les gaz plus légers que l’air, comme l’hydrogène, s’accumulent en hauteur, tandis que les gaz plus lourds s’accumulent en bas. Il convient également de tenir compte des flux d’air, de la température de fuite, des zones occupées et des recommandations du fabricant. Les systèmes de détection doivent être reliés à des commandes automatiques coupant l’alimentation en gaz en cas de fuite, avec des alarmes déclenchées avant que les concentrations dangereuses ne soient atteintes. La surveillance de l’oxygène fait suite à une évaluation des scénarios plausibles de carence et d’enrichissement lors du stockage ou de la distribution de gaz asphyxiants ou de liquides cryogéniques. Les alarmes de carence sont basées sur le seuil de 19.5 % fixé par l’OSHA, et l’enrichissement est surveillé séparément lorsqu’il est plausible.

L'isolation d'urgence complète le dispositif de sécurité. Des vannes d'arrêt d'urgence, manuelles et automatiques, doivent être installées à proximité immédiate du point d'utilisation et de la source de gaz, et clairement identifiées. Il est essentiel de connaître les limites de chaque dispositif : une vanne de surdébit interrompt le flux uniquement lorsque ses conditions de déclenchement spécifiées sont atteintes ; elle ne détecte donc pas toutes les fuites ; un dispositif anti-retour de flamme empêche la propagation des flammes et ne remplit pas la même fonction qu'un clapet anti-retour. Pour les gaz corrosifs et toxiques, il convient d'ajouter un système de purge avec un gaz de purge compatible et une protection contre le reflux dans l'alimentation de purge. Les détendeurs utilisés en milieu corrosif doivent être purgés avec un gaz inerte tel que l'azote lors des arrêts, et la méthode et la séquence de purge doivent être validées pour l'application. La purge par dilution, qui consiste à pressuriser et à purger alternativement le détendeur et les conduites par un évent de sécurité, est une méthode documentée pour éliminer les gaz résiduels et l'humidité ambiante avant le remplacement de la bouteille. Les rejets de purge et de décharge doivent être évacués ou traités vers un endroit sûr, jamais dans un espace occupé.

Commission formelle
La mise en service doit être mesurable et documentée. Il convient tout d'abord d'établir le code de tuyauterie applicable dès la conception, en fonction de son périmètre réel, du type de gaz utilisé, des conditions de conception et des exigences réglementaires ; le choix du laboratoire ne permet pas à lui seul de déterminer si c'est la norme ASME B31.3, ASME B31.9 ou une autre norme qui s'applique.

L'essai de pression d'intégrité mécanique vérifie la conformité de la tuyauterie à sa pression nominale. Il doit être réalisé selon une procédure approuvée qui spécifie la pression d'essai prévue par la réglementation en vigueur, un fluide compatible (par exemple, de l'azote sec et exempt d'huile), la durée de l'essai et les critères d'acceptation. Les essais pneumatiques emmagasinant une énergie importante, il convient d'exclure les composants non conçus pour supporter la pression d'essai et de ne jamais intervenir sur un joint sous pression.

Le test d'étanchéité en service est une procédure distincte : les recommandations du secteur préconisent de réaliser ce test à une pression égale ou inférieure à la pression de service maximale admissible du système, avec un fluide approprié, en commençant par un contrôle préliminaire à basse pression afin de localiser les fuites importantes avant la mise sous pression complète. Le programme de réception doit également vérifier la propreté et la pureté du fluide aux points d'utilisation spécifiés, confirmer l'identification de chaque sortie et contrôler l'absence de connexions croisées, et démontrer les performances en pression et en débit à chaque point d'utilisation. Enfin, il convient de tester l'ensemble des dispositifs de sécurité : détection de gaz, alarmes, interverrouillages de ventilation et arrêt d'urgence automatique et manuel. La remise des installations doit inclure les plans de récolement, les certificats de matériaux, les rapports d'essais, l'étiquetage et les instructions de maintenance.


Maintenir et améliorer
Un système de gaz n'est jamais « terminé ». Intégrez les régulateurs, les dispositifs de sécurité et les raccords flexibles dans un programme d'entretien conforme aux instructions du fabricant, et entretenez les autres détecteurs de gaz de la même manière. Calibrez et testez le fonctionnement des détecteurs d'oxygène selon les exigences applicables et le programme de surveillance approuvé. Les bouteilles doivent rester fixées, munies de leurs capuchons de protection lorsqu'elles sont déconnectées et stockées, triées par classe de danger et restituées rapidement une fois vides.

Concevoir un système de distribution de gaz sûr implique de prendre en compte l'ensemble des risques : l'énergie emmagasinée sous pression, le potentiel d'incendie des substances inflammables et comburantes, l'invisibilité des agents asphyxiants et la lente dégradation chimique des substances corrosives. Un système qui intègre tous ces risques garantira une distribution de gaz sûre et fiable pendant toute la durée de vie du laboratoire.
