Introduction
Dans les laboratoires d'analyse modernes, les centres de recherche et développement et les salles blanches de production de haute technologie, la pureté, la sécurité et la fiabilité des approvisionnements en gaz sont essentielles. Les méthodes traditionnelles, qui reposent sur des bouteilles de gaz comprimé individuelles dispersées sur les postes de travail, présentent des risques importants pour la sécurité, un encombrement des espaces de travail et des pressions de distribution irrégulières. C'est ce qui a entraîné la transition de l'ensemble du secteur vers des solutions plus performantes. systèmes de tuyauterie de gaz de laboratoire centralisés.
Les systèmes centralisés d'approvisionnement en gaz regroupent les sources de gaz — bouteilles, réservoirs Dewar et groupes électrogènes — dans un local de stockage extérieur dédié et bien ventilé. À partir de ce point central, les gaz de haute pureté sont distribués via un réseau complexe de canalisations spécialisées jusqu'aux points d'utilisation précis. Cependant, la conception et l'installation d'un tel réseau représentent un défi d'ingénierie de taille. Un défaut de conception mineur, un choix de matériaux inapproprié ou une régulation de pression inadéquate peuvent compromettre des résultats d'analyses sensibles, endommager des instruments coûteux, voire, pire encore, provoquer des incidents de sécurité catastrophiques.
Pour les entreprises EPC (ingénierie, approvisionnement et construction), les ingénieurs de laboratoire et les directeurs techniques, la maîtrise des normes de conception des réseaux de distribution de gaz de laboratoire est essentielle. Ce guide technique présente les principes d'ingénierie rigoureux, la science des matériaux et les cadres de sécurité nécessaires à la conception de systèmes centralisés de distribution de gaz de laboratoire de haute qualité.

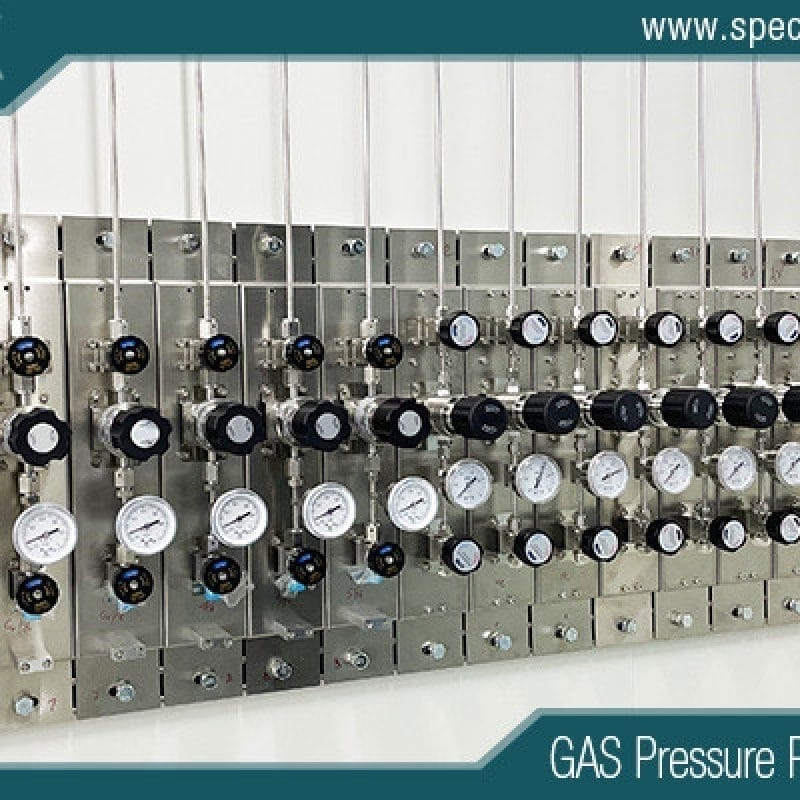

système de collecteur de gaz hydrogène haute pression
Normes clés de conception et de sécurité
Le respect des normes internationales et régionales est fondamental pour tout projet d'ingénierie gazière centralisée digne de ce nom. Concevoir un projet sans se conformer strictement à ces normes expose non seulement à des sanctions réglementaires, mais aussi à des risques opérationnels inacceptables.
1. NFPA 55 : Norme relative au stockage, à l’utilisation et à la manipulation des gaz comprimés et des fluides cryogéniques dans des conteneurs, des bouteilles et des réservoirs portables et fixes
La norme NFPA 55 est sans doute la norme la plus importante en matière de réglementation. systèmes de gaz de laboratoireElle définit les exigences en matière de sécurité incendie, de distances de séparation, de débits de ventilation pour les locaux de stockage de gaz et d'intégrité structurelle des armoires et collecteurs de gaz. Concernant la tuyauterie intérieure, la norme NFPA 55 énonce les restrictions relatives aux types de matériaux en fonction des catégories de risques liés aux gaz (par exemple, gaz inflammables, comburants, toxiques ou corrosifs).
2. Publications de la Compressed Gas Association (CGA)
Les normes CGA fournissent des indications techniques précises sur les types de raccordement, les spécifications des vannes et la manipulation des cylindres. Les principales publications comprennent :
CGA V-1 : Norme pour les raccords d'entrée et de sortie des vannes des bouteilles de gaz comprimé (garantissant la prévention des raccordements croisés).
CGA G-4.1 : Équipement de nettoyage pour le service oxygène (essentiel pour prévenir la combustion dans les conduites riches en oxygène).
CGA P-1 : Manipulation sécuritaire des gaz comprimés dans des conteneurs.
3. Règlements de l'OSHA (Administration de la sécurité et de la santé au travail)
Les normes de l'OSHA (telles que 29 CFR 1910.101 et 1910.103) imposent des conditions de travail sûres, une formation adéquate des employés, des protocoles d'intervention d'urgence et l'utilisation d'équipements certifiés lors de la manipulation de produits chimiques dangereux et de gaz comprimés.
4. Normes ISO
Les lignes directrices de l'Organisation internationale de normalisation, notamment ISO 11114 (compatibilité des matériaux des cylindres et des vannes avec les teneurs en gaz) et diverses normes ISO pour salles blanches, garantissent que les composants du système s'harmonisent à l'échelle mondiale, facilitant une conformité multinationale sans faille.
Sélection des matériaux pour les canalisations de gaz de laboratoire
L'intégrité d'un réseau de gaz centralisé dépend fortement des propriétés métallurgiques de son infrastructure de tuyauterie. Contrairement à la plomberie industrielle, la tuyauterie de gaz de laboratoire ne peut utiliser d'acier ou de cuivre de qualité commerciale standard sans risquer la contamination, le rejet de particules et la dégradation chimique.
Pourquoi les tubes en acier inoxydable BA et EP 316L sont-ils obligatoires ?
Pour les gaz de haute pureté (HP) et d'ultra-haute pureté (UHP) (niveaux de pureté de 99.999 % à 99.9999 %+), Tubes en acier inoxydable BA/EP Fabriqués en acier inoxydable 316L, ils constituent la référence incontestée.
Acier inoxydable de qualité 316L : La faible teneur en carbone (0.03 % L'épaisseur maximale de l'acier inoxydable 316L empêche la précipitation des carbures lors du soudage orbital, garantissant ainsi la résistance à la corrosion et l'intégrité structurelle des zones soudées. De plus, sa teneur en molybdène renforce la résistance à la corrosion par piqûres et à la corrosion caverneuse, notamment en présence de traces d'humidité ou de composants corrosifs.
Tubes recuits brillants (BA) : Les tubes BA sont recuits dans un four sous atmosphère contrôlée et exempte d'oxygène. Ce procédé permet d'obtenir une finition de surface interne brillante et lisse (généralement avec une rugosité de surface de $Ra \le 0.4\,\mu m$ or 15 $, µm dansLes tubes BA sont largement utilisés pour les gaz analytiques courants (par exemple, l'hélium, l'argon, l'azote) lorsqu'une pureté élevée standard est requise.
Tubes électropolis (EP) : Pour les applications de très haute pureté, la fabrication de semi-conducteurs et les gaz extrêmement réactifs ou corrosifs, les tubes EP sont indispensables. La surface interne subit un processus de lissage électrochimique qui élimine les pics et les creux microscopiques, passive la couche d'oxyde de chrome et permet d'obtenir une finition de surface exceptionnellement lisse ($Ra \le 0.15\,\mu m$ or 6 $, µm dansCette rugosité de surface ultra-faible minimise les zones mortes, empêche l'adsorption/désorption des molécules de gaz et réduit considérablement la génération de particules et le temps de séchage pendant la purge.
Manipulation de différents gaz : gaz inertes vs. gaz réactifs/toxiques
Le choix des matériaux doit également tenir compte de la nature chimique du gaz transporté :
Gaz inertes (hélium, argon, azote) : L'acier inoxydable BA 316L est généralement suffisant. Ces gaz ne réagissent pas avec les parois des tuyaux, mais il est impératif d'empêcher toute infiltration d'humidité et d'air afin de préserver leur pureté.
Gaz comburants (oxygène, protoxyde d'azote) : Tous les composants, y compris les tuyaux, les raccords, les régulateurs et les vannes, doivent subir un nettoyage spécialisé pour le service à l'oxygène (dégraissage pour éliminer toutes les traces d'hydrocarbures) afin d'éliminer les risques d'incendie et d'explosion conformément à la norme CGA G-4.1.
Gaz inflammables (hydrogène, acétylène, méthane) : Les systèmes de tuyauterie nécessitent une ventilation mécanique dédiée, des dispositifs anti-retour de flamme (pour l'acétylène) et des raccords soudés étanches. L'utilisation de tuyauterie en cuivre est strictement interdite pour l'acétylène en raison du risque de formation de composés explosifs d'acétylure de cuivre.
Gaz corrosifs et toxiques (ammoniac, chlore, chlorure d'hydrogène) : L'acier inoxydable EP 316L est indispensable, souvent complété par des alliages de nickel spéciaux comme l'Hastelloy pour les environnements extrêmes. Les systèmes doivent comporter une tuyauterie à double paroi ou être installés dans des armoires à gaz à extraction dédiées.
Agencement du système et gestion de la pression
Un agencement de distribution bien conçu assure un équilibre optimal entre dynamique des fluides et sécurité structurelle, minimisant les pertes de charge tout en maintenant des paramètres de distribution précis pour chaque instrument.
Dimensionnement de la canalisation principale et calculs de perte de charge
La conception d'un réseau de distribution de gaz centralisé exige un calcul précis des débits de pointe, des facteurs d'utilisation simultanée et des pertes de charge admissibles. Si une canalisation est sous-dimensionnée, les instruments situés en aval subiront une chute de pression lorsque plusieurs utilisateurs prélèveront du gaz simultanément.
Le calcul de la chute de pression (Delta P) à travers le réseau de tuyauterie utilise des principes de dynamique des fluides adaptés aux gaz compressibles, tels que l'équation de Darcy-Weisbach ou des formules d'écoulement isotherme simplifiées :
$$\Delta P = f \cdot \frac{L}{D} \cdot \frac{\rho v^2}{2}$$
Où? :
$f$ = Facteur de frottement de Darcy (dépendant du nombre de Reynolds et de la rugosité du tuyau)
$L$ = Longueur équivalente du tuyau (raccords, vannes et coudes compris)
$D$ = Diamètre intérieur du tube
$v$ = Vitesse du gaz
Meilleures pratiques de conception : Les vitesses de gaz dans les collecteurs principaux doivent généralement être limitées afin d'éviter les vibrations induites par l'écoulement et les pertes de charge excessives (généralement maintenues en dessous de la valeur cible). 15 XNUMX $ à 20 $,m/s$Les diamètres extérieurs standard (DE) des conduites de laboratoire varient généralement de 1/4 pouce à 1 XNUMX $ pouce, en fonction de la distance et de la demande volumétrique.
Étapes de régulation de la pression du gaz
Pour garantir la sécurité et la stabilité, les systèmes de gaz centralisés utilisent une philosophie de réduction de pression à plusieurs étapes :
Contrôle de pression primaire (étage source) : Situé au niveau du collecteur de la source de gaz ou de l'armoire à gaz. Cet étage abaisse la haute pression du cylindre (jusqu'à 150 XNUMX $ à 200 $,bar) à une pression de distribution intermédiaire (généralement 6 XNUMX $ à 10 $,barDe nombreux collecteurs avancés sont équipés de régulateurs à commutation automatique qui passent en douceur d'une batterie de cylindres vide à une batterie de réserve sans interrompre l'alimentation.
Régulation de la pression secondaire (étage régulateur de ligne) : Positionné en amont des branches de distribution secondaires ou à l'entrée de zones de laboratoire spécifiques. Cela réduit encore la pression à environ 3 XNUMX $ à 5 $,bar, stabilisant la ligne contre les pertes par frottement à long terme.
Contrôle au point d'utilisation (PoU) : Situé directement à l'entrée du poste de travail ou de l'instrument (par exemple, chromatographes en phase gazeuse ou spectromètres de masse). Un régulateur à membrane de haute précision et une vanne d'arrêt permettent à l'utilisateur final d'ajuster avec précision la pression de distribution aux exigences opérationnelles exactes (par exemple, 1 XNUMX $ à 2 $,bar) juste avant que le gaz ne pénètre dans l'appareil d'analyse.
Systèmes de détection de fuites et d'alarme
Même les réseaux de canalisations les plus robustes sont vulnérables aux incidents imprévus. Une architecture de sécurité complète doit intégrer une surveillance active, un confinement automatisé et des systèmes de ventilation d'urgence.
1. Capteurs et détecteurs de gaz
Le positionnement stratégique des capteurs de gaz électrochimiques, infrarouges ou à billes catalytiques est impératif. Les capteurs doivent être installés à proximité des sources potentielles de fuites.
Armoires de distribution de gaz et locaux de stockage des bouteilles.
Raccordements de collecteurs et ensembles de régulateurs de pression.
Sous les paillasses d'analyse utilisant des gaz toxiques ou inflammables.
Au niveau du plafond pour les gaz plus légers que l'air (par exemple, l'hydrogène) ou près du niveau du sol pour les gaz plus lourds que l'air (par exemple, l'argon, le dioxyde de carbone).
2. Vannes d'arrêt automatiques (ASV)
Les systèmes de sécurité intégrés relient directement les capteurs de gaz aux vannes d'arrêt d'urgence pneumatiques (ESV) installées à la source de gaz. Si un capteur détecte des concentrations de gaz dépassant les seuils de sécurité prédéfinis (par exemple, 20 % (de la limite inférieure d'explosivité pour les produits inflammables, ou des niveaux de danger immédiat pour les produits toxiques), le système déclenche automatiquement les électrovannes pour isoler l'alimentation en gaz au niveau des bouteilles sources, empêchant ainsi les fuites continues dans l'installation.
3. Verrous de ventilation
Les locaux à gaz et les armoires à gaz fermées doivent être équipés de systèmes de ventilation mécanique par extraction reliés à des détecteurs de débit d'air et de gaz. Si le débit d'air de ventilation descend en dessous du taux de renouvellement requis, ou en cas de fuite de gaz, un système de verrouillage peut simultanément couper l'arrivée de gaz, activer les alarmes visuelles et sonores et déclencher les ventilateurs d'extraction de secours afin d'évacuer les vapeurs dangereuses en toute sécurité vers l'extérieur.

Régulateur de pression de gaz spécial UHP monophasé
Conclusion
Ingénierie gazière centralisée La plomberie est bien plus qu'une simple tâche de maintenance ; c'est une discipline essentielle des infrastructures scientifiques qui garantit la sécurité du personnel, la protection des équipements analytiques de haute valeur et la reproductibilité des expériences. En respectant scrupuleusement les normes internationales reconnues (telles que NFPA 55 et CGA), en sélectionnant des matériaux haut de gamme comme les tubes en acier inoxydable BA/EP 316L, en concevant des agencements précis à gestion optimisée des pertes de charge et en intégrant des systèmes de sécurité avancés, les entreprises d'ingénierie, d'approvisionnement et de construction (EPC) et les responsables de laboratoires peuvent bâtir des installations pérennes.
Investir aujourd'hui dans des normes professionnelles de conception de tuyauterie de gaz de laboratoire et dans une exécution experte jette les bases solides de la sécurité, de l'efficacité et de la recherche de pointe de demain.
