Dans le monde de la fabrication et de la recherche de pointe — de la production de semi-conducteurs et du photovoltaïque à l'aérospatiale et à la chimie analytique — l'intégrité des gaz de procédé est primordiale. L'argon, gaz inerte de protection et de purge, est omniprésent dans ces domaines. Cependant, son utilité dépend entièrement de sa pureté. L'introduction de contaminants à des concentrations de l'ordre du ppb, voire du ppt, peut entraîner des pertes de rendement catastrophiques, des données de recherche erronées ou la défaillance de composants.

La vanne est souvent le maillon faible d'un système de distribution d'argon ultra-pur (UHP) . Dispositif mécanique dont les pièces mobiles sont placées directement dans le flux de gaz, elle constitue un point critique pour les risques d'infiltration, d'emprisonnement et de dégazage. Par conséquent, le choix du type de vanne approprié n'est pas une simple question de commodité, mais une décision d'ingénierie fondamentale qui influe sur les performances du système, la sécurité d'exploitation et le coût total de possession.

Pour les systèmes utilisant l'argon, le débat porte essentiellement sur deux technologies supérieures : la vanne à membrane et la vanne à soufflet métallique. Cet article propose une comparaison technique détaillée, guidant les ingénieurs et les concepteurs de systèmes à travers les paramètres critiques pour un choix éclairé.

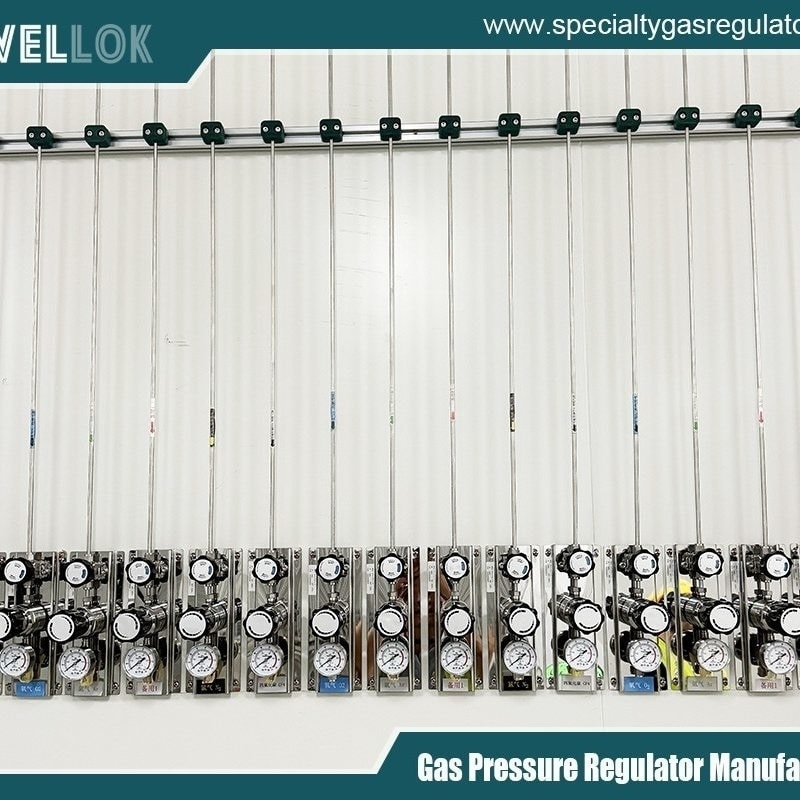

boîte de distribution de la vanne de gaz sih4
Comprendre le défi de la contamination

Avant d'évaluer les vannes, il faut comprendre ce qu'elles sont conçues pour empêcher :

Génération de particules : L'usure interne des joints et des pièces mobiles crée des particules microscopiques.
Pénétration: La diffusion des gaz atmosphériques (par exemple, O₂, N₂, H₂O) à travers les joints en polymère ou les parois du corps de la vanne.
Dégazage : La désorption de l'humidité, des hydrocarbures et autres substances volatiles des surfaces internes et des joints.
Jambes mortes et fuites virtuelles : Cavités internes où le gaz peut stagner, être piégé et se diffuser lentement dans le cours d'eau.
Fuite: À la fois externes (à l'atmosphère) et internes (de la tige au corps).
Les vannes UHP sont conçues pour minimiser tous ces phénomènes grâce à des principes de conception spécifiques.





La vanne à membrane – Une conception de défense étanche

Principe de fonctionnement:
Une vanne à membrane utilise une membrane flexible, généralement en polymère, comme élément d'étanchéité et barrière. La tige de l'actionneur plaque la membrane contre un siège surélevé (déversoir) dans le corps de la vanne pour interrompre le flux. Une fois rétractée, la membrane se soulève complètement, offrant un passage d'écoulement fluide et sans obstruction. L'élément essentiel est que la membrane isole totalement le mécanisme de la vanne (tige, ressort, actionneur) du gaz de procédé.

Principaux avantages de l'argon UHP :

Isolation inégalée : Sa conception hermétique garantit l'absence totale de fuite de la tige vers le flux de gaz (fuite interne) et l'absence de contact du gaz avec le mécanisme d'actionnement. C'est là son principal atout.
Volume interne minimal et jambes mortes : Une fois ouvert, le conduit est rectiligne et extrêmement lisse, à l'instar d'une tubulure. Ceci garantit une purge efficace et des zones de stagnation minimales.
Faible génération de particules : En l'absence de joints d'étanchéité dynamiques exposés au gaz, et avec l'action d'étanchéité principale consistant en la compression douce d'un diaphragme sur un déversoir lisse, la génération de particules est très faible.
Excellente étanchéité à l'hélium : Les conceptions peuvent atteindre des taux de fuite externes exceptionnellement bas (< 1 x 10⁻⁹ atm cc/sec He).
Résistance à la corrosion: Les corps sont généralement en acier inoxydable 316L VIM/VAR (fusion par induction sous vide/refusion par arc sous vide), et le diaphragme mouillé peut être fabriqué à partir de matériaux hautement inertes comme le PCTFE (Kalrez®) ou le PTFE.


Limitations inhérentes :

Le diaphragme comme point de défaillance unique : La membrane est une pièce d'usure. Sa durée de vie en flexion détermine la durée de vie de la vanne. Une défaillance peut entraîner une brèche catastrophique.
Plage de température et de pression limitée : La membrane en polymère limite les températures de fonctionnement (généralement de -20 °C à 150 °C) et les pressions admissibles (du vide absolu à environ 1 500 psi, selon la conception). Des pics de pression soudains peuvent l'endommager.
Potentiel de perméation : Bien que minimale avec les fluoropolymères de haute qualité, une certaine perméation des gaz atmosphériques à travers le diaphragme est possible, ce qui peut être critique pour les applications de pureté les plus extrêmes.
Coefficient de débit (Cv) : Bien que performant, le déversoir surélevé peut créer un passage d'écoulement légèrement plus restrictif qu'une vanne à soufflet à passage intégral.


La vanne à soufflet métallique – Une barrière robuste entièrement métallique

Principe de fonctionnement:
Une vanne à soufflet utilise un soufflet métallique convoluté et hermétiquement scellé comme joint de tige mobile. La tige est fixée à l'extrémité supérieure du soufflet, qui se dilate et se contracte lors de l'actionnement. Le joint principal, situé à l'extrémité de la tige, est généralement un clapet métallique (par exemple en acier inoxydable) qui assure l'étanchéité contre un siège métallique (souvent muni d'un joint souple et inerte, comme du nickel ou de l'argent). Le soufflet forme une barrière dynamique entièrement métallique entre le gaz de procédé et l'atmosphère.



Principaux avantages de la vanne à gaz argon UHP :

Chemin mouillé entièrement métallique à haute température : Le soufflet, la tige et le corps sont entièrement métalliques (acier inoxydable 316L, alliage 600, etc.), ce qui élimine tout dégazage et toute perméation de polymères. Ceci permet un étuvage à haute température (par exemple, plus de 300 °C) afin d'obtenir les taux de dégazage les plus faibles possibles.
Durabilité extrême et résistance à la haute pression : Les soufflets métalliques sont robustes, capables de résister à des pressions très élevées (jusqu'à 6 000 psi ou plus) et ne subissent pas de défaillance soudaine comme un diaphragme. Leur durée de vie est généralement très élevée (plus de 100 000 cycles).
Supérieur pour les gaz abrasifs ou chauds : La construction entièrement métallique est idéale en cas de risque de plasma, de chaleur ou de conditions inhabituelles susceptibles de dégrader un diaphragme en polymère.
Capacité de débit élevée (Cv) : Ces conceptions comportent souvent un passage d'écoulement direct et intégral avec une restriction minimale, offrant une excellente conductivité.
Mode de défaillance fiable et prévisible : Un soufflet finit généralement par présenter une petite fuite, détectable par une augmentation de la pression à l'intérieur de l'emballage ou par un test d'étanchéité, plutôt que par une rupture soudaine.


Limitations inhérentes :

Volume virtuel : Les circonvolutions du soufflet créent de petits volumes difficiles à purger où le gaz peut s'accumuler. Il s'agit d'une « fuite virtuelle ». Les conceptions de haute qualité minimisent ce risque grâce à des techniques d'emboutissage profond et des systèmes de purge spécifiques.
Particules d'usure métal sur métal : L'étanchéité repose souvent sur un contact métal-métal (clapet/siège), susceptible de générer des particules métalliques. Les modèles à siège souple atténuent ce problème.
Fatigue des soufflets : Bien que durable, le soufflet est sujet à la fatigue cyclique. Sa durée de vie dépend de la course, de la différence de pression et du matériau.
Risque de fuite interne : Si le joint d'étanchéité principal du clapet se dégrade, une fuite interne peut se produire, sans toutefois entraîner de contamination atmosphérique.




Matrice de comparaison directe et de décision

Paramètre Vanne à membrane Valve à soufflet métallique Verdict
Barrière d'étanchéité primaire Diaphragme polymère Soufflets métalliques Soufflet pour la température/la robustesse ; Diaphragme pour une isolation parfaite.
Pureté maximale (dégazage) Excellent (avec cuisson au four) La Supérieur essentielle  (entièrement métallique, températures de cuisson plus élevées) Soufflet Victoire pour les spécifications de dégazage les plus basses.
Fuite interne (de la tige au corps) Zero (entièrement isolé) Possible (via un joint à clapet) Diaphragme est la solution définitive pour prévenir la contamination du corps par la tige.
Génération de particules Très Bas Faible (potentiel dû au joint métallique) Diaphragme l'une a un léger avantage, mais les deux sont excellentes dans les conceptions UHP.
Durée de vie et prévisibilité du cycle Bon (10 000 à 100 000 cycles). La défaillance est soudaine. Très élevé  (Plus de 100 000 cycles). La défaillance est progressive (fuite). Soufflet pour les applications à cycle élevé ou à fiabilité critique.
Pression et température Limité par le diaphragme (ex. : 1500 psi, 150 °C) Haute (par exemple, 6000 psi, 450 °C) Soufflet pour une P/T élevée ou une cuisson >200°C.
Conductance du flux (Cv) Bon Généralement plus élevé (conceptions à ports complets) Soufflet pour les applications à débit élevé.
Fuites virtuelles / Purge Excellent (lisse, volume interne minimal) Bon (nécessite une conception soignée pour minimiser le volume du soufflet) Diaphragme Il est plus simple de purger complètement.
total d'acquisition Coût initial inférieur ; coût de remplacement du diaphragme. Coût initial plus élevé ; entretien très faible. Diaphragme pour les cycles courts, Soufflet pour un coût de cycle de vie élevé.




Lignes directrices de sélection axées sur les candidatures

Choisissez une vanne à membrane lorsque :

L'isolement absolu est primordial : Dans les instruments analytiques (par exemple, GC-MS, ICP-MS) ou les processus sensibles où toute possibilité de dégazage du lubrifiant ou de l'actionneur atteignant l'échantillon est inacceptable.
Une purge rapide et un faible volume mort sont essentiels : En chromatographie en phase gazeuse ou dans les systèmes de collecteurs où le volume de la cavité de la vanne influe directement sur le temps de réponse du système et la forme du pic.
Les conditions de fonctionnement sont modérées : Votre système à argon fonctionne dans des plages de température (<150°C) et de pression (<1500 psi) standard.
Le coût est une contrainte majeure pour les applications à cycle de vie court : Pour les systèmes qui actionnent rarement les vannes (par exemple, les vannes d'isolement des armoires à gaz).


Choisissez une vanne à soufflet métallique lorsque :

Pureté extrême avec cuisson au four requise : Dans les systèmes d'acheminement de précurseurs de semi-conducteurs ou les chambres de simulation spatiale où les conditions UHV/UHP exigent des joints entièrement métalliques et cuisinables à des niveaux d'impuretés de l'ordre du ppb/ppt.
Durabilité et durée de vie élevée sont nécessaires : Dans les bancs d'essai automatisés, les changements fréquents de collecteur ou toute application nécessitant des centaines de cycles par jour.
Haute pression ou haute température sont impliquées : Pour la distribution d'argon à haute pression (par exemple, pour la pulvérisation cathodique) ou pour les systèmes qui subissent une cuisson in situ.
La fiabilité et la maintenance prévisible sont essentielles : Dans les systèmes difficiles d'accès ou critiques pour la sécurité où un mode de défaillance progressive (fuite détectable) est préféré à une défaillance soudaine.

boîte de distribution de la vanne de gaz sih4
Conclusion

Le choix entre une vanne à membrane et une vanne à soufflet pour l'argon UHP ne consiste pas à trouver une technologie universellement « meilleure », mais à aligner les caractéristiques de la vanne sur les priorités du système.

La vanne à membrane incarne le principe d'une étanchéité parfaite. Elle sacrifie une certaine robustesse et des limites de température pour créer une barrière infranchissable entre le procédé et le monde mécanique. Elle est comme le scalpel du chirurgien : précise, propre et idéale pour les environnements contrôlés.
La vanne à soufflet métallique incarne la philosophie de la robustesse et de l'intégrité. Sa construction entièrement métallique lui confère une stabilité, une durabilité et des performances à haute température optimales, tout en optimisant le volume interne. Véritable bête de somme industrielle, elle est puissante, fiable et conçue pour les conditions les plus exigeantes.
Pour la plupart des applications de vannes à gaz argon UHP , si votre système peut être étuvé à plus de 150 °C ou exige une durabilité extrême, la vanne à soufflet métallique est le choix standard du secteur. Si votre application est très sensible au volume interne, fonctionne en douceur et requiert une isolation optimale de l'actionneur, la vanne à membrane est une solution idéale et souvent plus économique.

Consultez toujours les spécifications certifiées du fabricant concernant les taux de fuite, le nombre de particules, les données de dégazage et les valeurs Cv. En définitive, le meilleur choix est celui qui offre la pureté, la fiabilité et le rapport qualité-prix requis pour votre application spécifique d'argon.
