Système intégré complet de manipulation de gaz UHP de qualité industrielle pour salle blanche de classe 10 000

Système intégré complet de manipulation de gaz UHP de qualité industrielle pour salle blanche de classe 10 000

Avec la miniaturisation continue des semi-conducteurs prévue pour 2026, la demande en systèmes de distribution de gaz ultra-purs (UHP) s'étend désormais au-delà des environnements ISO 1 à 5 les plus exigeants, jusqu'aux salles blanches de classe 10,000 2 (ISO 7). Ces installations, bien que moins contraignantes que les usines de fabrication de pointe, sont essentielles pour le conditionnement, l'assemblage et la microélectronique spécialisée. Un système UHP intégré complet garantit que les gaz de procédé – tels que l'azote (N₂), l'argon (Ar) et les gaz spéciaux réactifs – maintiennent des niveaux de contaminants inférieurs aux seuils de sub-ppb (parties par milliard) depuis la source jusqu'à l'outil de traitement.


fabricants de régulateurs de gaz spéciaux haute pression
Contexte de classification des salles blanches (Classe 10 000 / ISO 7)

Une salle blanche de classe 10 000 est définie par une concentration maximale admissible de 352 000 particules (≥ 0.5 µm) par mètre cube . Pour les systèmes de gaz UHP fonctionnant dans cet environnement, le défi consiste à maintenir la pureté du gaz (99.9999 % ou plus) alors que l’air ambiant est beaucoup plus chargé en particules que dans une salle blanche ISO 5.

Les principales exigences environnementales pour ces systèmes d'ici 2026 comprennent :

Renouvellements d'air :60 à 90 renouvellements d'air par heure (ACH) pour assurer une élimination rapide des particules.
Pression positive :Maintenir une pression plus élevée que dans les espaces adjacents afin d'empêcher les contaminants externes de pénétrer par les traversées de conduites de gaz.
Intégrité des fuites :Tous les systèmes fabriqués UHP doivent être test de fuite d'hélium afin de garantir un environnement sans piqûres, essentiel à la fois pour la pureté et la sécurité.


Composants du système de base

1. Source et stockage de gaz (armoires à gaz)

Le système commence au niveau de l'armoire à gaz, qui abrite les bouteilles de gaz haute pureté. Les modèles modernes de 2026 utilisent des systèmes de contrôle entièrement automatiques avec écrans tactiles et purge automatique du cycle afin d'éviter toute contamination lors des changements de bouteilles.

Caractéristiques :Balances intégrées ou transducteurs de pression pour une surveillance en temps réel et limites programmables pour une commutation automatique entre les cylindres de traitement et de purge.
2. Filtration et purification

Les purificateurs en ligne sont le « cœur » des systèmes UHP, éliminant les traces d'humidité, d'oxygène et d'hydrocarbures.

Technologies avancées :Les tendances de 2026 prévoient l'intégration de filtres basés sur la nanotechnologie qui ciblent des impuretés spécifiques au niveau moléculaire.
Spécifications :Les filtres doivent capturer les particules jusqu'à 0015 micromètre afin de garantir que le flux de gaz reste nettement plus propre que l'air ambiant de classe 10 000.

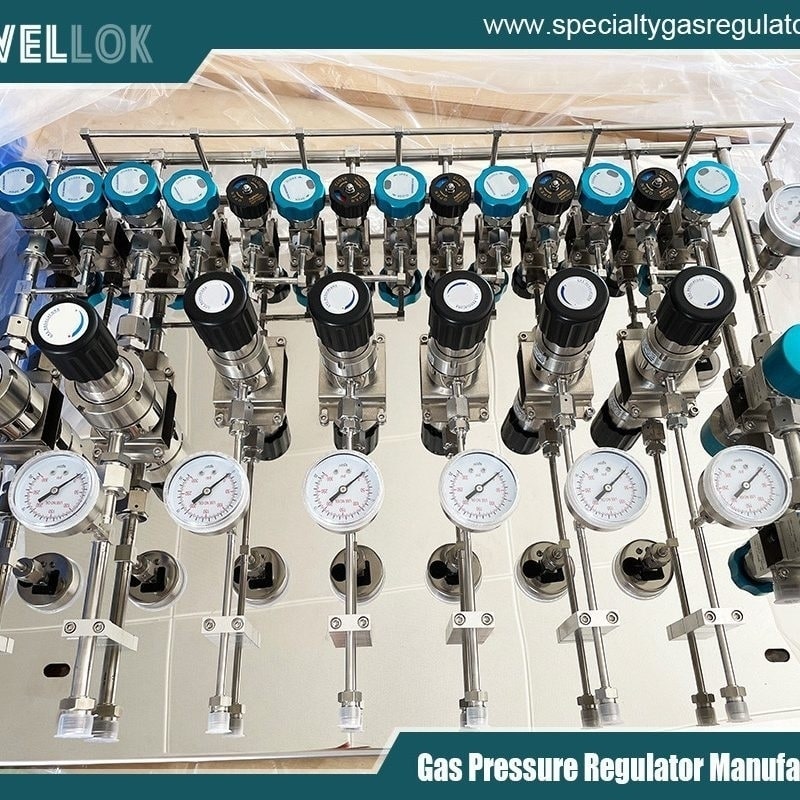

3 Réseau de distribution : tuyauterie et soudage

Le réseau de distribution UHP utilise des tubes en acier inoxydable 316L électropolis . L'électropolissage crée une surface lisse et non réactive, présentant une faible rugosité moyenne (Ra), minimisant ainsi les zones où des particules ou des bactéries peuvent se loger.

Soudage orbital :Tous les joints sont assemblés par soudage orbital automatisé dans un environnement contrôlé afin d'éliminer les erreurs humaines et les risques de fuite.
Raccords:Les raccords à joint frontal restent la norme industrielle pour une étanchéité parfaite et une pureté élevée.
4 Contrôle et surveillance

Des capteurs intégrés permettent un suivi en temps réel de la qualité du gaz.

Contrôleurs de débit massique (MFC) :Réguler avec précision le débit de gaz pour répondre aux exigences du processus avec une grande répétabilité.
Systèmes analytiques :La spectroscopie d'absorption par cavité résonante (CRDS) et d'autres systèmes d'analyse à grande vitesse permettent de surveiller la contamination croisée sans risque de fuite.


Conformité en matière de sécurité et de réglementation (Normes 2026)

Les exigences réglementaires en 2026 mettent l'accent sur les systèmes de gestion de la qualité (SGQ) numériques et la surveillance en temps réel.

Échappement et détection :Les armoires doivent être ventilées mécaniquement avec au moins six renouvellements d'air par heure et équipées d'un système de détection des gaz ambiants toxiques ou inflammables.
Verrouillages :Les boutons d'arrêt d'urgence et les vannes d'arrêt automatiques doivent être reliés aux alarmes incendie et de sécurité de la salle blanche.

régulateur de pression vs soupape de surpression
Conclusion

Un système intégré de manipulation de gaz UHP pour salle blanche de classe 10 000 repose sur une synergie sophistiquée associant des composants électropolis, un contrôle de précision et une surveillance de sécurité rigoureuse. En respectant les normes 2026 relatives au soudage orbital, aux tests d’étanchéité à l’hélium et à la surveillance analytique en temps réel, les fabricants peuvent garantir des rendements de production élevés et une sécurité d’exploitation optimale dans des applications semi-conducteurs de plus en plus complexes.
