Régulateurs de pression de néon ultra-pur (UHP) pour applications semi-conducteurs et laser

Régulateurs de pression de néon ultra-pur (UHP) pour applications semi-conducteurs et laser

L'essor inexorable de la technologie des semi-conducteurs, porté par les exigences de l'intelligence artificielle, du calcul haute performance et de l'Internet des objets, repose sur la précision de ses procédés fondamentaux. De même, les systèmes laser avancés, de la lithographie ultraviolette extrême (EUV) aux applications médicales et de défense, requièrent une stabilité et une pureté absolues. Dans ces deux domaines, le néon s'est révélé un élément essentiel, bien que souvent négligé. Sa manipulation, notamment la réduction et le contrôle précis de la pression, depuis les bouteilles haute pression jusqu'aux outils de traitement sensibles, constitue une discipline d'ingénierie de pointe. Cet article explore l'univers spécialisé des régulateurs de pression de néon ultra-pur (UHP) , en examinant leurs impératifs de conception, la science des matériaux, leurs caractéristiques de performance et leur rôle crucial pour garantir le rendement, la performance et l'innovation dans les technologies de pointe.

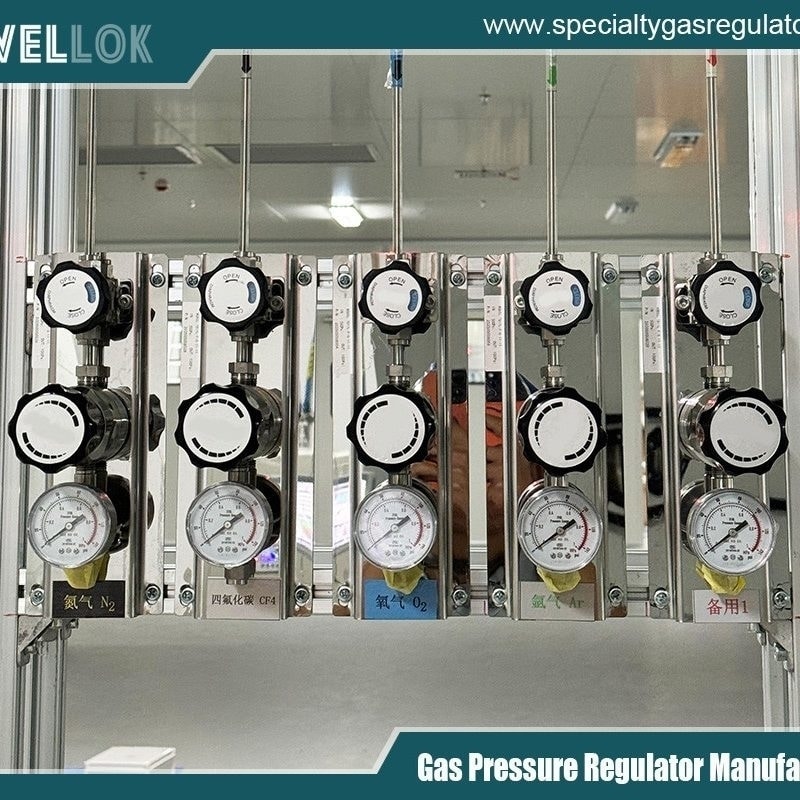

Régulateur spécialisé à deux étages en acier inoxydable de haute pureté
L'importance critique du néon et de la distribution précise de gaz
Le néon, un gaz rare, est bien plus que l'élément à l'origine des enseignes rouges emblématiques. Dans l'industrie des semi-conducteurs, il est un composant irremplaçable des mélanges laser excimères utilisés en lithographie ultraviolette profonde (DUV) et, surtout, comme milieu amplificateur dans les systèmes à plasma produit par laser (LPP) pour la lithographie EUV à 13.5 nm. Le procédé EUV, qui permet de réaliser des motifs inférieurs à 10 nm, consomme d'énormes quantités de néon pour la génération du plasma et comme gaz tampon. Dans les applications laser, les mélanges néon-hélium sont essentiels dans différents types de lasers, tandis que le néon pur est utilisé dans des indicateurs haute tension spécialisés et pour la recherche sur les plasmas.

Le point commun est la demande d'ultra-haute pureté (UHP), généralement définie à 99.999 % (grade 5.0) ou plus, avec des limites strictes concernant les contaminants critiques tels que l'humidité (H₂O), l'oxygène (O₂), les hydrocarbures totaux (THC) et les particules. Des impuretés présentes à des concentrations de l'ordre du ppm, voire du ppb, peuvent avoir des conséquences catastrophiques : dans les lasers, elles réduisent l'efficacité d'émission, déstabilisent le faisceau et endommagent les optiques ; dans la fabrication des semi-conducteurs, elles introduisent des défauts, diminuent le rendement des plaquettes et contaminent les chambres d'émission EUV, dont le coût se chiffre en millions de dollars.

Le régulateur de pression est un élément essentiel de cette chaîne de pureté. Sa fonction – réduire une pression élevée et variable dans une bouteille (souvent supérieure à 2 000 psig) à une pression stable, basse et spécifique au procédé – doit être assurée sans ajout de contaminants, sans introduire d'instabilité ni provoquer de débit disproportionné. Un régulateur industriel standard est source de dégazage, de génération de particules et de contamination métallurgique, et est donc totalement inadapté aux applications UHP. Par conséquent, le régulateur néon UHP est un composant sur mesure, conçu selon les principes de pureté, de stabilité et de propreté.



Philosophie de conception et composantes clés d'une Régulateur de pression de gaz néon UHP
La conception d'un régulateur UHP consiste à minimiser toutes les sources potentielles de contamination et à maximiser la capacité et la stabilité du débit.

2.1 Choix des matériaux : le fondement de la pureté

Corps et composants internes : L'acier inoxydable 316L, notamment sa version électropolie (EP) ou fondue sous vide (par exemple, 316L VAR), est la norme. L'électropolissage élimine les imperfections de surface, créant une couche d'oxyde passive et lisse qui minimise l'adsorption et facilite le nettoyage. Pour les applications les plus critiques, des composants peuvent être fabriqués à partir d'alliages spéciaux comme le Monel ou l'Inconel, afin d'assurer une compatibilité optimale.
Technologie d'étanchéité : Les joints élastomères (par exemple, Viton, EPDM) sont généralement interdits en raison de la perméabilité et du dégazage. À la place, joints à diaphragme métallique Le régulateur utilise une membrane métallique soudée (souvent en acier inoxydable) pour séparer le gaz de procédé de la chambre à ressort. Tous les raccordements au système de gaz sont assurés par des raccords à joint plat (par exemple, VCJ®, VCO®) avec joints métalliques (cuivre tendre ou nickel), garantissant une étanchéité parfaite et sans jeu, pouvant être ouverte et fermée à plusieurs reprises sans générer de particules.
Finition de la surface interne : Un polissage mécanique de haute qualité, suivi d'un polissage électrolytique, est indispensable. On obtient ainsi une surface présentant une faible rugosité moyenne (Ra), souvent inférieure à 15 micro-pouces, réduisant la surface d'adhérence de l'humidité et des impuretés.
2.2 Configuration interne : diaphragme ou piston

Régulateurs à membrane : Ces capteurs sont privilégiés pour la plupart des applications néon UHP. Un diaphragme métallique flexible et soudé fait office d'élément de détection et de joint. Ils offrent une excellente sensibilité, une faible hystérésis et, surtout, une conception « à extrémité fermée » où le ressort et le mécanisme de réglage sont isolés du flux de gaz, empêchant toute contamination.
Régulateurs à piston : Bien qu'offrant un débit supérieur pour une taille donnée, l'interface piston/manchon coulissante est une source potentielle de frottement, d'usure et de génération de particules. Pour le néon UHP, ce type de piston est moins courant, sauf s'il est spécifiquement conçu avec des surfaces trempées et appariées avec précision, ainsi qu'une filtration de particules intégrée.
2.3 Fonctionnalités spécialisées pour le service Neon

Coefficient de débit élevé (Cv) : Le faible poids moléculaire du néon (20.18 g/mol) implique qu'il nécessite un débit volumique plus élevé que des gaz plus lourds comme l'argon pour un débit massique équivalent. Les régulateurs pour néon doivent être conçus avec des orifices de grand diamètre et des passages internes profilés afin d'atteindre le coefficient de débit (Cv) requis sans chute de pression excessive ni écoulement sonique.
Éléments absorbeurs non évaporables (NEG) : Certains régulateurs de pointe intègrent des matériaux absorbeurs frittés dans des cavités internes. Ces éléments adsorbent activement des traces de H₂, CO, CO₂ et N₂, purifiant ainsi en continu le flux gazeux qui les traverse.
Dissipateurs thermiques ou corps chauffés : Dans les applications à débit élevé, la détente adiabatique du gaz (effet Joule-Thomson) peut engendrer un refroidissement important, susceptible de provoquer la formation de glace (à partir de traces d'humidité) et une instabilité de pression. Certains régulateurs intègrent des dissipateurs thermiques ou des résistances chauffantes externes pour maintenir une température corporelle constante.


Caractéristiques de performance et validation
La fiche technique d'un régulateur néon UHP décrit ses capacités.

Pression d'entrée nominale : Généralement 3000 ou 6000 psig, compatible avec les bouteilles de néon haute pression standard.
Plage de pression de sortie : Les modèles à contrôle précis peuvent avoir une plage de 0 à 100 psig, tandis que les modèles à haut débit peuvent atteindre 500 psig. La stabilité de la pression de refoulement est primordiale.
Maintenance de la pureté du gaz : Le régulateur doit être certifié pour ajouter moins de 1 ppm d'impuretés totales (H₂O, O₂, THC, CO, CO₂, N₂). Cette certification est validée par un test d'étanchéité au spectromètre de masse à l'hélium (à < 4.0 x 10⁻¹⁰ atm cc/s He) et par un dégazage/analyse rigoureux selon des protocoles tels que SEMI F-20.
Capacité de débit : Exprimée sous forme de valeur Cv ou avec des courbes de débit spécifiques pour le néon, elle doit être suffisante pour supporter la demande de pointe de l'outil sans chute de pression (diminution de la pression de sortie lorsque le débit augmente).
Propreté: Le nombre de particules est mesuré conformément à des normes telles que IEST-STD-CC1246D, exigeant généralement moins de 5 particules > 0.1 µm par pied cube de volume de gaz traversé. Les composants sont nettoyés en salles blanches de classe 100 par rinçage aux solvants et étuvés sous vide.


Considérations spécifiques à l'application
4.1 Fabrication de semi-conducteurs – Lithographie EUV :
Il s'agit de l'application la plus exigeante. Une source EUV consomme du néon à un débit de plusieurs dizaines de litres par minute. Le système d'alimentation en gaz, y compris les régulateurs, doit assurer un flux ultra-stable et constant d'une impulsion à l'autre afin de maintenir la stabilité du plasma et de protéger les coûteuses optiques collectrices. Des panneaux de régulation redondants à double régulation avec commutation automatique sont installés de série pour garantir une alimentation continue lors des changements de bouteilles. La moindre impureté peut se déposer sur les optiques, réduisant ainsi la réflectivité et paralysant le débit du scanner.

4.2 Applications laser :
Pour les lasers excimères (ArF, KrF) et les lasers He-Ne, la constance du mélange gazeux est primordiale. Un régulateur UHP sur l'alimentation en néon garantit l'absence de contaminants dans le gaz de base. Dans les lasers CO₂ de forte puissance, le néon est souvent utilisé comme gaz tampon ; les impuretés peuvent provoquer des arcs électriques et une décharge instable. La stabilité du régulateur influe directement sur la qualité du faisceau et la constance de la puissance du laser.

4.3 Applications analytiques et de recherche :
En spectrométrie de masse et dans d'autres équipements analytiques utilisant le néon comme gaz vecteur ou réactif, la pureté est essentielle pour la stabilité de la ligne de base et la sensibilité de détection. Les recherches sur les plasmas à basse température ou la fusion nucléaire (où le néon peut être utilisé pour le refroidissement radiatif) exigent également une intégrité optimale du gaz.



Intégration, meilleures pratiques et tendances futures
La mise en œuvre d'un régulateur néon UHP ne se limite pas à son installation. Elle requiert une approche globale du système de distribution de gaz :

Composants en amont/en aval : Il doit être associé à des vannes de cylindre UHP, des filtres à particules (souvent de 0.003 µm) et des collecteurs de vannes PURGE-PROCESS-VENT.
Installation correcte : Des techniques comme le limage à plat des joints métalliques, le respect du séquençage du couple de serrage et la vérification des fuites à l'aide d'un détecteur d'hélium sensible sont obligatoires.
Passivation et conditionnement : Avant la première utilisation, le système est souvent passivé avec un gaz inerte et conditionné par un flux de gaz de procédé afin de saturer les sites d'adsorption.
Les tendances futures repoussent encore davantage les limites :

Régulateurs intelligents intégrés : Intégration de capteurs de pression et de température, de débitmètres et de connectivité IoT pour la surveillance en temps réel, la maintenance prédictive et l'enregistrement des données pour l'analyse du rendement.
Fabrication Additive (FA) : L'impression 3D des corps de régulateurs permet d'obtenir des géométries internes monolithiques optimisées qui minimisent les zones mortes, améliorent la dynamique des fluides et réduisent les zones de contamination potentielles impossibles à usiner de manière traditionnelle.
Amélioration de l'acquisition : Développement de matériaux NEG plus efficaces et sélectifs, intégrés directement dans les flux de gaz pour une purification in situ en temps réel.

Régulateur spécialisé à deux étages en acier inoxydable de haute pureté
Conclusion
Le régulateur de pression de néon ultra-pur est un modèle d'ingénierie de précision, un point de convergence essentiel entre le stockage haute pression et le monde de la nanofabrication et de la photonique, d'une précision infinitésimale. Il ne s'agit pas d'une vanne standard, mais d'un dispositif de sécurité conçu avec soin, garantissant que le néon – une ressource vitale et coûteuse – soit fourni avec la pureté absolue et la stabilité à toute épreuve exigées par les technologies les plus avancées au monde. À mesure que la taille des semi-conducteurs continue de diminuer et que les applications laser se complexifient, l'évolution de ces régulateurs – vers une intelligence, une intégration et une pureté intrinsèque accrues – restera un facteur discret mais essentiel de progrès. Dans l'écosystème de la fabrication de haute technologie, ils témoignent du fait que la maîtrise des fondamentaux, jusqu'au dernier atome de gaz, est ce qui nous permet, en fin de compte, de construire l'avenir.
