Dans le monde très spécifique de la fabrication de pointe et de la recherche de dernière génération, les gaz utilisés sont souvent aussi critiques que les machines qui les contiennent. Parmi eux, le néon occupe une place unique et de plus en plus essentielle. Autrefois principalement associé à la signalétique lumineuse, le néon ultra-pur (UHP) est aujourd'hui un composant indispensable des lasers qui alimentent la lithographie des semi-conducteurs, les écrans plasma de l'électronique haut de gamme et la recherche en physique fondamentale. Cependant, les propriétés mêmes qui rendent le néon et ses cousins ​​gazeux rares (argon, krypton, xénon) ainsi que d'autres gaz spéciaux (hélium, silane, etc.) si précieux – inertie chimique, propriétés spectrales spécifiques et potentiels d'ionisation élevés – les rendent également extrêmement difficiles à manipuler. Au cœur de tout système de distribution de gaz sûr et efficace pour ces applications se trouve un composant critique, mais souvent négligé : le régulateur de pression pour néon ultra-pur . Spécialement conçu pour les gaz rares et spéciaux, ce dispositif n'est pas une simple vanne ; c'est un garant de pureté, de stabilité et de sécurité, fruit d'une ingénierie rigoureuse.

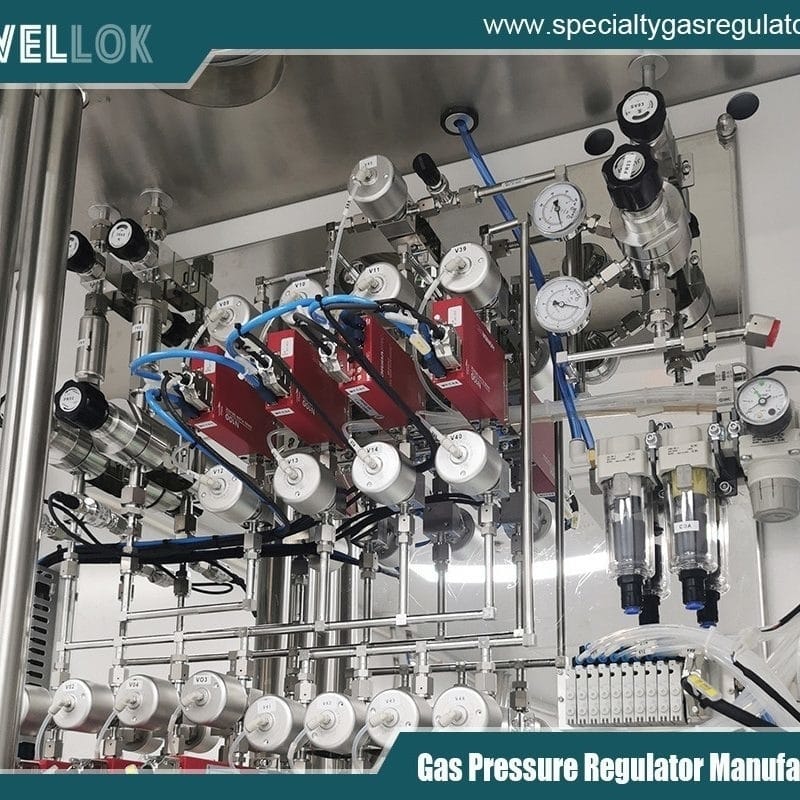

régulateurs de pression de gaz en acier inoxydable UHP 316L
régulateurs de pression de gaz en acier inoxydable UHP 316L
Les exigences uniques du néon et des gaz rares

Pour apprécier la conception spécialisée de ces régulateurs, il faut d'abord comprendre les défis posés par les gaz eux-mêmes.

Exigences de pureté ultra-élevée : Dans la fabrication des semi-conducteurs, et plus particulièrement dans la lithographie ultraviolette profonde (DUV) qui permet de structurer les microprocesseurs de dernière génération, le néon est utilisé dans les lasers excimères (par exemple, les lasers ArF). Des impuretés présentes à des concentrations de l'ordre du ppb, voire du ppt, peuvent absorber l'énergie laser, réduire la puissance de sortie, créer des faisceaux instables et déposer des contaminants sur des composants optiques coûteux. Une simple introduction d'humidité ou d'hydrocarbures peut rendre inutilisable un système de lithographie valant plusieurs millions de dollars. Le régulateur doit non seulement garantir cette pureté, mais aussi protéger activement contre la rétrodiffusion et le dégazage interne.
L’inertie chimique – une arme à double tranchant : Les gaz rares ne réagissent pas avec la plupart des matériaux. Si cela prévient la corrosion, cela signifie qu'ils n'offrent aucun effet autonettoyant ou de passivation au sein du système de gaz. Tout contaminant introduit reste actif. De plus, leur inertie rend difficile la détection des fuites par des méthodes chimiques classiques, ce qui souligne l'importance cruciale de l'étanchéité du régulateur.
Précision et stabilité : Les applications telles que les mélanges gazeux d'étalonnage pour la surveillance environnementale ou les standards analytiques exigent non seulement une grande pureté, mais aussi un contrôle extrêmement précis de la pression. Les fluctuations de la pression de sortie entraînent directement des imprécisions dans la composition du gaz ou la réponse de l'instrument. Le régulateur doit garantir une pression de sortie parfaitement stable malgré la diminution de la pression d'entrée provenant de la bouteille d'alimentation.
Considérations de sécurité : Bien que le néon soit non toxique et largement inerte, de nombreux gaz spéciaux utilisés dans des systèmes UHP similaires ne le sont pas (par exemple, le silane pyrophorique, l'arsine toxique et l'argon asphyxiant). Les principes de confinement et de pureté sont identiques, mais la sécurité est primordiale. Les régulateurs doivent souvent intégrer des dispositifs de sécurité supplémentaires, tels que des clapets anti-retour intégrés, des options de ventilation améliorées et une construction robuste, afin de contenir les hautes pressions en toute sécurité.


Anatomie d'un régulateur de gaz rare UHP : philosophie de conception et caractéristiques clés

Un régulateur UHP pour néon surpasse la conception classique à membrane et ressort des régulateurs industriels. Chaque composant et chaque processus est optimisé pour éliminer toute contamination et garantir une fiabilité optimale.

Matériaux de construction:
Carrosserie et composants internes : L'acier inoxydable 316L, de préférence électropoli (EP) à un fini miroir (par exemple, Ra < 10 µin), est utilisé. L'électropolissage élimine les aspérités microscopiques de la surface, créant ainsi une surface lisse et passive qui minimise l'adhérence des particules et offre une excellente barrière contre la perméation des gaz. Pour les applications exigeant une pureté maximale, les pièces sous pression peuvent être fabriquées à partir d'alliages spéciaux comme l'Hastelloy C-22.
Joints et diaphragmes : Les élastomères sont une source importante de dégazage et de perméation. Les régulateurs UHP utilisent quant à eux des membranes métalliques, généralement en acier inoxydable. Celles-ci forment une barrière hermétique et totalement étanche entre les chambres d'entrée et de sortie et l'atmosphère. Les joints statiques sont presque exclusivement métalliques (par exemple, des joints en cuivre ou en nickel pour les raccords CGA, ou des joints spéciaux en acier inoxydable plaqué or pour les raccords à face d'étanchéité VCJ®/VCO®). doit pour être utilisés (par exemple, dans certains mécanismes de réglage de pression), ils sont limités aux perfluoroélastomères à haute intégrité et à faible dégazage (FFKM) comme Kalrez® ou Chemraz®.
Géométrie interne et traitements de surface :
Chemin d'écoulement: Le circuit d'écoulement interne est conçu pour être profilé et sans zones mortes. Les angles vifs et les cavités où les gaz pourraient stagner ou les particules s'accumuler sont éliminés. On parle souvent d'une conception à « évacuation rapide ».
Passivation: Toutes les surfaces en contact avec l'eau sont soumises à un processus rigoureux de nettoyage et de passivation. Ce processus comprend généralement une succession de bains alcalins et acides, suivie d'un rinçage à l'eau ultrapure et aux solvants, le tout réalisé en salle blanche. L'étape finale consiste souvent en une étuvage sous vide afin d'éliminer les contaminants volatils présents en surface.
Raccordements d'entrée et de sortie :
Pour éviter toute contamination atmosphérique lors du raccordement des bouteilles, les détendeurs UHP utilisent des raccords CGA (Compressed Gas Association) ou DISS (Diameter Index Safety System) spécifiques au gaz. Pour le néon et les gaz inertes, le raccord CGA 580 est courant. L'interface de raccordement est critique et est souvent assurée par un joint métal sur métal. Pour une étanchéité optimale, l'entrée du détendeur peut être équipée d'un raccord à joint frontal haute intégrité, tel qu'un presse-étoupe et un écrou VCJ®, qui utilise un joint métallique comprimé par un nez usiné avec précision pour garantir une étanchéité parfaite à l'hélium.
Fonctionnalité avancée :
Conception à détection par diaphragme : Contrairement aux régulateurs à piston, qui utilisent des joints toriques coulissants susceptibles de s'user et de générer des particules, les meilleurs régulateurs UHP sont dotés d'un système de détection à membrane à action directe. Ceci élimine une source majeure de contamination interne.
Orifices de purge et de ventilation : De nombreux régulateurs UHP sont dotés de ports auxiliaires qui permettent à l'utilisateur de purger de manière sûre et efficace le corps du régulateur et les conduites de sortie avec un gaz inerte avant d'introduire le gaz de procédé, garantissant ainsi l'élimination de tout air ambiant.
Intégrité des fuites : L'ensemble, et en particulier le joint entre le diaphragme et le corps, est conçu et testé pour des taux de fuite d'hélium < 1 x 10⁻⁹ atm cc/sec, garantissant l'absence de fuite de contaminants atmosphériques.
Pressions nominales et manomètres : Les manomètres, s'ils sont fournis, sont de conception UHP avec des composants internes en acier inoxydable et des tubes de Bourdon revêtus de Teflon®. Les régulateurs sont conçus pour des pressions d'entrée élevées (jusqu'à 3 000 ou 4 500 psi pour les mélanges hélium/néon) et permettent un contrôle précis des basses pressions de sortie (plages typiques : 0-50 psig et 0-100 psig).


Applications : Quand la précision rencontre les processus critiques

Le déploiement de ces organismes de réglementation spécialisés s'étend à des secteurs d'activité où l'échec n'est pas envisageable.

Lithographie des semi-conducteurs : Application phare. Les régulateurs néon UHP garantissent un flux constant et pur de mélanges néon-hélium dans les chambres laser excimères, ce qui influe directement sur le rendement et le débit dans la fabrication de puces.
Laboratoires d'analyse et d'étalonnage : Dans les systèmes de chromatographie en phase gazeuse, de spectrométrie de masse et de surveillance environnementale, les régulateurs fournissent des flux stables et non contaminés de gaz vecteurs nobles (He, Ar) ou de mélanges de gaz d'étalonnage, formant la base d'une mesure précise.
Fabrication de systèmes d'éclairage et d'affichage de pointe : Pour la fabrication d'écrans plasma et de lampes spéciales, il est indispensable d'introduire des quantités précises de néon, de xénon et de krypton dans les ampoules de verre. Toute contamination entraîne des variations de couleur et réduit la durée de vie du produit.
Recherche & Développement: Des laboratoires de physique universitaire étudiant les phénomènes quantiques aux installations nationales de recherche sur la fusion, ces régulateurs permettent une manipulation précise des gaz de qualité recherche dans les dispositifs expérimentaux.
Fabrication additive (impression 3D) : Dans la fusion sur lit de poudre métallique (par exemple, la fusion sélective par laser), on utilise de l'argon ou de l'azote de haute pureté pour créer une atmosphère inerte. Un approvisionnement stable et propre en gaz est essentiel pour prévenir les défauts d'oxydation dans les composants aérospatiaux et médicaux de grande valeur.


Meilleures pratiques de sélection et d'utilisation

Le choix et l'utilisation du régulateur UHP approprié constituent un processus systématique :

Service de gaz : Vérifiez que le régulateur est certifié et conçu pour votre gaz spécifique (par exemple, « Néon, UHP »).
Degré de pureté : Faites correspondre le niveau de pureté spécifié du régulateur (par exemple, 99.999 % contre 99.9999 % de néon) et la valeur particulaire à vos exigences de processus.
Connexions: Assurez-vous que le raccord d'entrée correspond à la vanne de votre cylindre (par exemple, CGA 580) et que le raccord de sortie correspond à votre tuyauterie en aval (par exemple, ¼” VCJ® femelle).
Installation: Toujours travailler dans un environnement propre. Purger soigneusement le régulateur avant de le raccorder à un équipement sensible. Utiliser des clés dynamométriques adaptées pour les raccords afin d'éviter d'endommager les joints.
Entretien: Ce sont des instruments de précision. Respectez les préconisations du fabricant concernant les intervalles d'entretien et utilisez systématiquement les kits de réparation d'origine pour garantir le maintien des spécifications. N'utilisez jamais un régulateur ayant servi pour une application avec un gaz moins pur ou un autre type de gaz.
régulateurs de pression de gaz en acier inoxydable UHP 316L
régulateurs de pression de gaz en acier inoxydable UHP 316L
Conclusion

Dans la quête du progrès technologique – transistors plus petits, capteurs plus précis, écrans plus lumineux, compréhension scientifique plus approfondie – l'intégrité des matériaux à leur niveau le plus fondamental est primordiale. Le régulateur de pression néon UHP , ainsi que ses homologues pour d'autres gaz rares et spéciaux, œuvre discrètement au cœur de ces grandes avancées. Véritable chef-d'œuvre d'ingénierie de précision, il allie métallurgie, science des surfaces et dynamique des fluides en un appareil qui accomplit une tâche d'une simplicité trompeuse avec une fiabilité irréprochable : la distribution parfaite du gaz.

Sa valeur ne réside pas dans ce qu'il ajoute, mais dans ce qu'il prévient méticuleusement : la contamination, l'instabilité et les pannes. À une époque où pureté et précision sont reines, ce régulateur spécialisé est loin d'être un simple produit ; c'est un élément essentiel, un gardien discret qui garantit que l'énergie qui alimente nos technologies les plus avancées reste pure, stable et d'une efficacité remarquable.
