Introduction

Dans le domaine de la manipulation des gaz industriels, notamment dans les environnements de haute pureté tels que la fabrication de semi-conducteurs, la production pharmaceutique et le traitement chimique, la distribution sûre et efficace des gaz est primordiale. Les armoires à gaz constituent des éléments essentiels de ces systèmes, garantissant une distribution contrôlée tout en limitant les risques liés aux matières dangereuses. Parmi les différentes configurations, les armoires à gaz à panneaux de distribution de vannes (VMP) et les armoires à gaz à boîtier de distribution de vannes (VMB) se distinguent comme des solutions spécialisées pour la distribution des gaz. Ces systèmes sont conçus pour recevoir le gaz de sources centralisées, telles que des installations de stockage en vrac ou des armoires à bouteilles, et le distribuer vers de multiples points de destination, comme les outils de production ou les chambres de stockage.

Les armoires à gaz VMP et VMB, bien que similaires dans leur fonction principale de séparation de gaz par collecteur, diffèrent sensiblement en termes de conception, d'application, de sécurité et d'aptitude opérationnelle. Cet article examine ces différences et propose une analyse technique complète. Nous explorerons l'architecture, les composants, les principes de fonctionnement, les avantages, les limites et les aspects comparatifs de chaque système. Comprendre ces distinctions est essentiel pour les ingénieurs, les gestionnaires d'installations et les professionnels de la sécurité lors du choix de l'équipement de distribution de gaz adapté à leurs activités. À l'issue de cette discussion, les lecteurs comprendront comment ces systèmes contribuent à l'intégrité des procédés, à la conformité réglementaire et à l'efficacité globale du système dans les environnements industriels exigeants.

Les systèmes de distribution de gaz des installations modernes utilisent souvent des gaz ultra-purs (UHP), où même des contaminants infimes peuvent compromettre la qualité du produit. Les armoires VMP et VMB répondent à ce problème grâce à des mécanismes de contrôle précis, mais leurs différences structurelles et fonctionnelles s'adaptent à différents types de gaz et niveaux de danger. Par exemple, si toutes deux peuvent gérer plusieurs « bâtons » (conduites de gaz individuelles), leur conception de boîtier et leurs exigences de ventilation les distinguent. Cet article vise à clarifier ces nuances, en s'appuyant sur des spécifications techniques et des considérations pratiques pour offrir une perspective équilibrée.

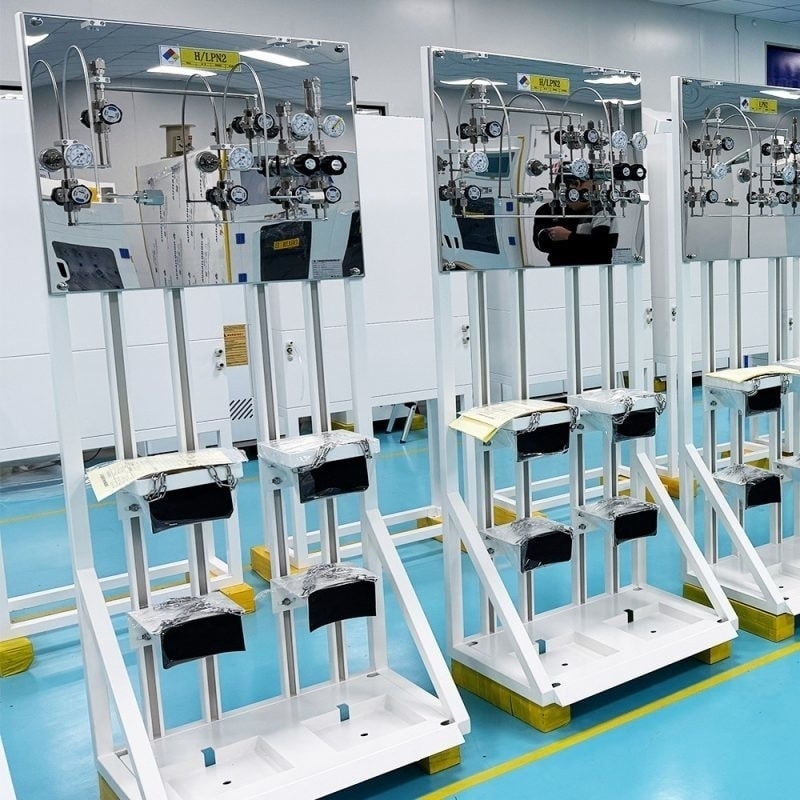

Systèmes de collecteurs de changement de gaz spéciaux
Présentation de l'armoire à gaz du panneau collecteur de vannes (VMP)

L' armoire à gaz à panneau collecteur de vannes (VMP) est une configuration compacte à panneau ouvert, principalement utilisée pour la distribution de gaz inertes ou non dangereux en environnements contrôlés. Contrairement aux systèmes entièrement fermés, le VMP se compose d'un ensemble monté sur panneau plat où les vannes, les régulateurs et les composants associés sont disposés de manière linéaire ou modulaire. Cette conception facilite l'accès pour la maintenance et la surveillance, ce qui la rend idéale pour les applications où l'espace est limité et où les gaz utilisés présentent des risques minimes.

Composants clés et conception

Une armoire à gaz VMP typique comprend plusieurs éléments essentiels :

– Ensemble collecteur : Le cœur du VMP est un collecteur qui divise une ligne d'entrée de gaz en plusieurs sorties, souvent appelées « bâtonnets ». Chaque bâton peut gérer un contrôle de débit indépendant, avec des capacités allant de 4 à 8 bâtonnets en configuration standard. Le collecteur est fabriqué à partir de matériaux de haute pureté, comme l'acier inoxydable 316L, pour éviter la corrosion et la contamination.

– Vannes et régulateurs : Les vannes pneumatiques ou manuelles (par exemple, les vannes à membrane pour les applications UHP) contrôlent le débit de gaz, tandis que les régulateurs de pression maintiennent des pressions de sortie constantes, généralement réglables de 0 à 150 psi. Les clapets anti-retour et les vannes d'isolement assurent un débit unidirectionnel et empêchent le reflux.

– Instrumentation : Des manomètres, des transducteurs et des débitmètres sont intégrés pour une surveillance en temps réel. Dans les versions automatisées, des automates programmables industriels (API) ou de simples systèmes de relais permettent un fonctionnement semi-automatique, comme les séquences de purge.

Montage et intégration : Le panneau est fixé au mur ou intégré en rack, souvent dans une salle blanche ou un local à outils. Il ne dispose pas d'une enceinte complète et dépend de l'environnement pour sa ventilation. Ses dimensions sont compactes, un panneau standard mesurant environ 30 cm de large, ce qui permet une intégration transparente aux réseaux de tuyauterie existants.

Principes opérationnels

Le VMP fonctionne en recevant du gaz d'une source primaire, telle qu'une armoire à bouteilles de gaz ou un réservoir, via un orifice d'admission. Le gaz pénètre dans le collecteur, où il est réparti entre les bâtons. Chaque bâton peut être isolé, purgé ou activé indépendamment, prenant en charge des processus tels que l'étalonnage des outils ou le remplissage des chambres. Pour les gaz inertes comme l'azote ou l'argon, le système privilégie la préservation de la pureté grâce à des surfaces électropolies et au soudage orbital afin de minimiser la génération de particules.

La purge est une opération critique dans les systèmes VMP, impliquant généralement des cycles assistés par vide pour éliminer les gaz résiduels ou les contaminants. Les VMP manuels nécessitent l'intervention de l'opérateur, tandis que les modèles semi-automatiques utilisent des minuteries ou des capteurs pour séquencer les opérations des vannes. Des verrouillages de sécurité empêchent toute libération accidentelle, mais le système étant ouvert, il n'est pas adapté aux gaz nécessitant une extraction.

Applications et avantages

Les armoires à gaz VMP sont couramment utilisées dans les usines de semi-conducteurs pour la distribution des gaz de purge, dans les usines pharmaceutiques pour l'isolation inerte et dans les laboratoires de recherche pour l'alimentation des instruments d'analyse. Leurs avantages sont les suivants :

– Rentabilité : Coûts de fabrication réduits grâce à l’absence de systèmes d’enceinte et d’échappement.

– Facilité d’entretien : la conception ouverte permet un remplacement rapide des composants sans démontage.

– Flexibilité : les clés modulaires permettent une extension ou une reconfiguration facile pour répondre aux besoins changeants du processus.

– Efficacité de l’espace : Idéal pour les installations restreintes où des armoires complètes seraient peu pratiques.

Cependant, des limites existent : les VMP ne conviennent pas aux gaz dangereux, car ils ne sont pas équipés d'un dispositif de confinement pour les fuites ou les fumées. Les normes réglementaires, telles que celles de SEMI (Semiconductor Equipment and Materials International), imposent leur utilisation uniquement pour des applications non toxiques.



Présentation de l'armoire à gaz du boîtier collecteur de vannes (VMB)

À l'inverse, l' armoire à gaz à collecteur de vannes (VMB) est un système entièrement clos et ventilé, conçu pour la manipulation de gaz dangereux, toxiques, inflammables ou corrosifs. Le terme « armoire » fait référence à sa structure, qui assure un confinement secondaire et intègre des dispositifs d'évacuation pour maintenir une pression négative. Cette enceinte renforce la sécurité en captant les fuites potentielles et en les dirigeant vers un épurateur ou un système d'évacuation.

Composants clés et conception

Le VMB s'appuie sur le concept du collecteur mais l'enferme dans un boîtier robuste :

– Boîtier : Fabriqué en acier thermolaqué ou en acier inoxydable, le boîtier mesure environ 30 à 60 cm de largeur et est doté de portes d'accès avec fenêtres en verre de sécurité pour une inspection visuelle. Il est également équipé de joints d'étanchéité pour garantir l'étanchéité.

– Collecteur et bâtons : Similaire au VMP, il prend en charge 4 à 8 bâtons, mais avec des fonctionnalités améliorées comme des détecteurs de flamme UV-IR ou des capteurs de gaz toxiques pour les applications dangereuses.

– Vannes et régulateurs : Des vannes à haute intégrité (par exemple, à soufflet) et des régulateurs sont utilisés, souvent avec des actionneurs pneumatiques pour la commande à distance. Des clapets anti-retour et des soupapes de surpression supplémentaires empêchent les fuites incontrôlées.

– Système de ventilation : Élément clé de différenciation, le VMB intègre un générateur de vide ou un ventilateur pour une évacuation continue, atteignant des débits d'air de 150 à 200 mètres linéaires par minute. Cela maintient une pression négative, empêchant ainsi les fuites de gaz.

– Systèmes de contrôle : Les VMB entièrement automatiques utilisent des automates programmables industriels (API) avancés avec interfaces tactiles, prenant en charge des protocoles comme Modbus pour l'intégration aux systèmes de gestion des installations. Les alarmes en cas de chute de pression, de fuite ou d'ouverture de porte sont standard.

Principes opérationnels

Le gaz pénètre dans le VMB par une entrée étanche, puis est distribué via le collecteur vers plusieurs sorties. Pour les gaz dangereux comme le silane ou l'ammoniac, le système comprend des cycles de purge automatisés utilisant un gaz inerte ou le vide pour évacuer les conduites avant maintenance. Le système d'échappement assure la ventilation continue de l'enceinte, acheminant les effluents vers les unités de traitement. Les dispositifs de sécurité comprennent des boutons d'arrêt d'urgence (EMO) et des verrouillages qui interrompent les opérations en cas de panne de ventilation.

En fonctionnement, le VMB est conforme à des normes telles que la norme NFPA 55 (Code sur les gaz comprimés et les fluides cryogéniques), qui exige des enceintes d'échappement pour les gaz pyrophoriques ou toxiques. Sa conception à pression négative minimise les risques d'exposition, ce qui le rend adapté aux environnements à risques élevés.

Applications et avantages

Les VMB sont essentiels dans les procédés de fabrication de semi-conducteurs impliquant des gaz dopants, la fabrication d'écrans LCD avec des agents de gravure corrosifs et la production de panneaux solaires avec des précurseurs inflammables. Parmi leurs avantages, on peut citer :

– Sécurité renforcée : l’enceinte et l’échappement atténuent les risques, réduisant ainsi le risque d’accident.

– Conformité réglementaire : répond aux normes strictes en matière de manipulation de gaz dangereux.

– Polyvalence : gère une gamme plus large de gaz, y compris les mélanges.

– Fiabilité : les contrôles automatisés minimisent les erreurs humaines et garantissent une livraison cohérente.

Les inconvénients incluent des coûts plus élevés en raison de l’enceinte et de la ventilation, une empreinte accrue et une maintenance plus complexe nécessitant une formation spécialisée.



Principales différences entre les armoires à gaz VMP et VMB

Bien que les systèmes VMP et VMB assurent tous deux la distribution de gaz, leurs différences résident dans leur philosophie de conception, leurs exigences de sécurité et leurs contextes opérationnels. Voici une comparaison détaillée :

Conception et structure

– Boîtier : La différence la plus évidente réside dans la structure. Le VMP est un panneau ouvert, exposant les composants à l'environnement ambiant, tandis que le VMB est un boîtier étanche assurant le confinement. Cela a une incidence sur l'installation : les VMP sont plus légers (environ 50 à 100 kg) et plus faciles à monter, tandis que les VMB (200 à 400 kg) nécessitent des supports et des raccordements de gaines robustes.

Dimensions et configuration : Les VMP sont plus minces, souvent de 2 à 4 cm de profondeur, ce qui les rend adaptés aux installations murales. Les VMB sont plus profonds (12 à 24 cm) pour accueillir les plénums d'évacuation et le câblage interne.

Des dispositifs de sécurité

– Gestion des risques : Les VMP sont limités aux gaz inertes (par exemple, l'hélium, l'azote exempt d'oxygène) et ne disposent pas de mécanismes d'extraction des fumées. Les VMB excellent avec les gaz dangereux, intégrant des systèmes d'échappement, des capteurs (par exemple, pour la détection de H₂S ou de Cl₂) et des pare-flammes.

– Ventilation : Absente dans les VMP, obligatoire dans les VMB. Le flux d’air des VMB garantit le respect des limites d’exposition OSHA, empêchant l’accumulation de vapeurs toxiques.

– Verrouillages et alarmes : les deux disposent de verrouillages de base, mais les VMB disposent de verrouillages avancés, comme l'arrêt automatique en cas de détection de fuite, intégré à la suppression des incendies du bâtiment.

Aspects opérationnels et de contrôle

– Niveaux d'automatisation : les VMP sont souvent manuels ou semi-automatiques, s'appuyant sur la surveillance d'un opérateur. Les VMB offrent une automatisation complète, avec un logiciel de surveillance à distance et d'enregistrement des données.

– Capacités de purge : les deux offrent une purge, mais les VMB incluent des évents assistés par vide pour une évacuation complète, essentielle pour les gaz corrosifs.

– Gestion du débit et de la pression : Capacités similaires (jusqu'à 500 slpm par bâton), mais les VMB gèrent des pressions plus élevées (jusqu'à 3000 XNUMX psi d'entrée) grâce à une construction robuste.

Applications et adéquation

– Types de gaz : VMP pour non réactif (Groupe A selon les normes SEMI) ; VMB pour réactif/toxique (Groupes BD).

– Industries : VMP dans les laboratoires à faible risque ; VMB dans les usines à haut volume où la diversité des gaz est élevée.

Coût et entretien : Les VMP coûtent 20 à 50 % moins cher au départ et nécessitent un entretien plus simple. Les VMB nécessitent des changements et un étalonnage réguliers du filtre d'échappement, ce qui augmente les dépenses d'exploitation.

Indicateurs de performance

Pour quantifier les différences, considérons un tableau comparant les paramètres clés :
Paramètre
Armoire à gaz VMP
Armoire à gaz VMB
Type de boîtier
Panneau ouvert
Boîte étanche avec échappement
Gaz appropriés
Inerte (N2, Ar, He)
Dangereux (SiH4, NH3, HF)
Ventilation
Aucun
Pression négative de 150 à 200 LFM
Automatisation
Manuel/Semi-automatique
Semi-automatique/entièrement automatique
Nombre typique de bâtons
4-8
4-8
Fourchette de prix (USD)
5,000-15,000
10,000-30,000
Empreinte (pouces)
30W x 40H x 4D
30W x 40H x 18D
Conformité de sécurité
Basique (SEMI S2)
Avancé (NFPA 55, SEMI S6)
Ce tableau met en évidence la manière dont les VMB privilégient la sécurité au détriment de la complexité, tandis que les VMP mettent l'accent sur

Études de cas et considérations pratiques

Dans une usine de semi-conducteurs modernisant ses procédés de gravure, un VMB a été choisi pour la distribution du gaz HF en raison de sa nature corrosive, empêchant ainsi les fuites potentielles d'affecter la qualité de l'air de la salle blanche. À l'inverse, un laboratoire de recherche a opté pour un VMP pour l'alimentation en argon destiné à la spectroscopie, appréciant son faible coût et sa facilité d'intégration.

Lors du choix entre VMP et VMB, des facteurs tels que la classification des risques liés aux gaz, l'agencement des installations, le budget et l'évolutivité doivent être pris en compte. Les systèmes hybrides, où les VMP s'alimentent à partir de sources protégées par VMB, émergent pour des configurations optimisées.




Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques de très haute pureté (UHP)
Conclusion

Les armoires à gaz à panneau collecteur de vannes (VMP) et à boîtier collecteur de vannes (VMB) représentent des solutions sur mesure en matière de technologie de distribution de gaz. Le VMP offre une efficacité optimisée pour les applications inertes et le VMB une sécurité renforcée pour les applications dangereuses. Leurs différences en termes d'enceinte, de ventilation et de sophistication des commandes soulignent la nécessité de choix adaptés au contexte. À mesure que les industries évoluent vers une automatisation et une durabilité accrues, ces systèmes continueront de jouer un rôle essentiel, garantissant une distribution de gaz précise et sûre. Les ingénieurs doivent évaluer les risques et les exigences spécifiques à chaque site afin d'exploiter les atouts de chaque système et, in fine, d'améliorer la fiabilité opérationnelle et la conformité dans les environnements à enjeux élevés.
