Introduction

Dans le domaine des applications industrielles et scientifiques, le contrôle précis du débit et de la pression des gaz est primordial. Les régulateurs de gaz spéciaux représentent la pointe de cette technologie, garantissant une distribution sûre et précise des gaz de haute pureté pour divers procédés. Ces appareils sont conçus pour manipuler des gaz exigeant des niveaux de pureté exceptionnels, souvent supérieurs à 99.999 %, et sont essentiels dans des secteurs tels que la fabrication de semi-conducteurs, l'industrie pharmaceutique et la chimie analytique. Contrairement aux régulateurs de gaz standard utilisés pour des applications courantes comme le soudage ou les systèmes de chauffage, ventilation et climatisation (CVC), les régulateurs de gaz spéciaux sont dotés de fonctionnalités avancées pour prévenir la contamination, maintenir la stabilité et gérer les gaz corrosifs ou réactifs.

L'évolution des régulateurs de gaz spéciaux est stimulée par la demande croissante de précision dans les industries modernes. Avec la sophistication croissante des procédés, le besoin de régulateurs capables de délivrer des gaz à des pressions ultra-basses ou en quantités infimes s'est accru. Cet article explore les aspects techniques des régulateurs de gaz spéciaux, en explorant leur conception, leurs fonctionnalités, leurs types, leurs applications et les meilleures pratiques de sélection et de maintenance. En comprenant ces composants, les ingénieurs et techniciens peuvent optimiser les performances des systèmes, renforcer la sécurité et réduire les coûts d'exploitation.

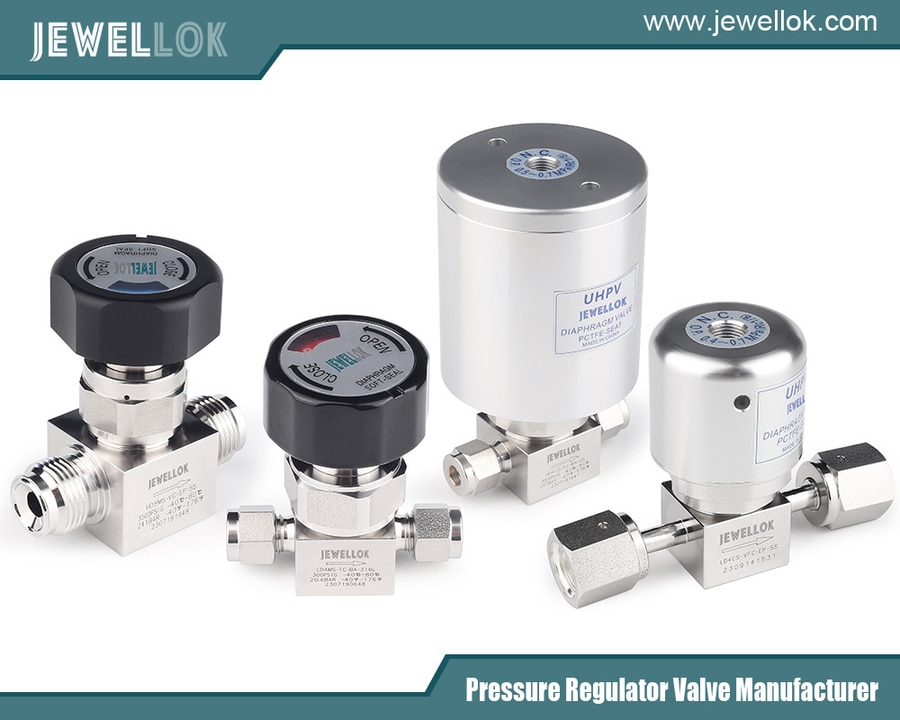

Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques de très haute pureté (UHP)
Comprendre les régulateurs de gaz spéciaux

Les détendeurs de gaz spéciaux sont des dispositifs de réduction de pression spécialement conçus pour la manipulation de gaz spéciaux, notamment des gaz inertes comme l'hélium et l'argon, des gaz réactifs comme le chlore et l'ammoniac, et des gaz de très haute pureté utilisés pour l'étalonnage et la recherche. La fonction principale d'un détendeur est de réduire la pression élevée d'une bouteille de gaz ou d'une conduite d'alimentation à une pression inférieure utilisable, tout en maintenant un débit constant.

Ces régulateurs sont constitués de plusieurs éléments clés : le raccord d'entrée, le mécanisme de réduction de pression (souvent une membrane ou un piston), le raccord de sortie, les manomètres de surveillance des pressions d'entrée et de sortie, et des dispositifs de sécurité comme les soupapes de décharge. La membrane, généralement fabriquée en acier inoxydable ou en élastomère, isole le gaz des pièces mécaniques, empêchant ainsi toute contamination. Dans les applications spécialisées, le régulateur doit minimiser les espaces morts, zones où le gaz peut stagner et entraîner des impuretés.

Leur compatibilité avec les normes de haute pureté constitue une caractéristique distinctive. Par exemple, les régulateurs de gaz semi-conducteurs doivent être conformes aux normes SEMI (Semiconductor Equipment and Materials International), garantissant une étanchéité optimale et une production minimale de particules. Les surfaces internes sont souvent électropolies pour obtenir un fini lisse réduisant l'adhérence des contaminants. Les débits peuvent varier de 0.1 litre par minute (LPM) à plusieurs centaines de LPM, selon le modèle.



Types de régulateurs de gaz spéciaux

Les régulateurs de gaz spéciaux existent en différentes configurations pour répondre à divers besoins. Les types les plus courants comprennent les régulateurs à un étage, à deux étages et les régulateurs de ligne.

Les régulateurs mono-étagés réduisent la pression en une seule étape et conviennent aux applications où la pression d'entrée reste relativement constante. Plus simples et plus économiques, ils peuvent toutefois subir des fluctuations de pression de sortie lorsque la pression de la bouteille chute. Par exemple, en laboratoire, où une utilisation à court terme est courante, un régulateur mono-étagé pour l'azote peut suffire.

Les régulateurs à deux étages, quant à eux, offrent une plus grande stabilité en réduisant la pression en deux étapes successives. Le premier étage abaisse la pression à un niveau intermédiaire, tandis que le second l'ajuste avec précision au débit souhaité. Cette conception minimise l'effet de pression d'alimentation, où la pression de sortie varie en fonction des variations d'entrée. Ils sont parfaits pour les applications critiques comme la chromatographie en phase gazeuse, où une pression constante est essentielle pour des résultats précis.

Les régulateurs de ligne sont installés dans les réseaux de distribution de gaz en aval du régulateur principal. Ils maintiennent la pression dans les canalisations et sont souvent utilisés dans les systèmes de collecteurs pour une alimentation continue. Parmi les variantes spécialisées, on trouve les régulateurs haut débit pour la distribution de gaz en vrac et les régulateurs basse pression pour les procédés assistés par vide.

Il existe également des régulateurs résistants à la corrosion pour la manipulation de gaz agressifs. Leur corps est fabriqué dans des matériaux comme le Monel ou l'Hastelloy, qui résistent aux attaques chimiques. Les régulateurs électroniques intègrent des capteurs et des commandes pour un réglage automatique de la pression, reliés à des systèmes PLC pour une surveillance en temps réel.



Principes de fonctionnement des régulateurs de gaz spéciaux

Le fonctionnement d'un détendeur de gaz spécial repose sur un équilibre des forces. Dans un détendeur à membrane, le gaz pénètre à haute pression à l'entrée et exerce une pression sur une membrane à ressort. Cette membrane est reliée à une soupape à clapet qui contrôle le débit. Lorsque la pression de sortie descend en dessous du point de consigne, la force du ressort surmonte la pression du gaz sur la membrane, ouvrant ainsi la soupape et laissant entrer davantage de gaz. Inversement, si la pression de sortie augmente, la membrane se déplace pour fermer la soupape.

Mathématiquement, cela peut être décrit par l'équation d'équilibre des forces : F_ressort = P_sortie * A_diaphragme + F_frottement, où F_ressort est la force du ressort, P_sortie la pression de sortie et A_diaphragme la surface de la membrane. Les forces de frottement sont minimisées dans les conceptions spéciales grâce à l'utilisation de matériaux à faible frottement.

Pour les régulateurs à piston, un piston remplace la membrane, offrant des capacités de pression plus élevées, mais introduisant potentiellement davantage de contamination en cas d'étanchéité insuffisante. Dans les modèles haute pureté, les pistons sont souvent revêtus de Téflon.

La dynamique de l'écoulement joue un rôle crucial. Le régulateur doit gérer les régimes d'écoulement laminaire ou turbulent sans introduire de vibrations ni de pics de pression. La chute de pression, c'est-à-dire la diminution de la pression de sortie avec l'augmentation du débit, est un indicateur de performance clé. Les régulateurs spécialisés visent une chute de pression faible, souvent inférieure à 1 psi pour 100 psi de variation de la pression d'entrée.

Les mécanismes de sécurité comprennent des disques de rupture qui se rompent en cas de pression excessive et des filtres intégrés pour capturer les particules. Dans les versions électroniques, les boucles de rétroaction utilisent une régulation PID (proportionnelle-intégrale-dérivée) pour maintenir la précision de la consigne à 0.1 % près.



Considérations relatives aux matériaux et à la construction

Le choix des matériaux des régulateurs de gaz spéciaux est crucial pour garantir compatibilité, durabilité et pureté. L'acier inoxydable 316L est la norme pour les corps et les pièces en contact avec le fluide grâce à sa résistance à la corrosion et à son faible dégazage. Pour une pureté ultra-élevée, les surfaces sont passivées ou électropolies jusqu'à des valeurs Ra inférieures à 10 micro-pouces.

Les joints et les membranes varient selon le type de gaz. Pour les gaz inertes, les élastomères Viton ou Buna-N conviennent, tandis que pour les gaz réactifs, les perfluoroélastomères Kalrez ou Chemraz sont utilisés pour leur inertie chimique. Les joints métal-métal éliminent complètement les matières organiques dans certaines conceptions, réduisant ainsi les risques de perméation.

Les techniques de construction incluent le soudage orbital pour minimiser les fissures et les tests d'étanchéité à l'hélium pour vérifier l'intégrité jusqu'à 10^-9 atm-cc/sec. Les régulateurs pour gaz cryogéniques intègrent des composants isolés pour éviter la formation de givre.

En termes de normes, les régulateurs doivent respecter les spécifications de raccordement de la CGA (Compressed Gas Association), garantissant un raccord adapté à chaque gaz afin d'éviter toute confusion. Par exemple, le CGA-580 est utilisé pour l'azote et le CGA-350 pour l'hydrogène.



Applications dans diverses industries

Les régulateurs de gaz spéciaux sont largement utilisés dans de nombreux secteurs. Dans l'industrie des semi-conducteurs, ils contrôlent les gaz dopants comme l'arsine et la phosphine dans les procédés CVD (dépôt chimique en phase vapeur), où la moindre trace d'impureté peut compromettre le rendement des plaquettes.

Dans l'industrie pharmaceutique, les régulateurs manipulent des gaz destinés à la stérilisation, comme l'oxyde d'éthylène, ou à l'inertage dans les formulations médicamenteuses afin de prévenir l'oxydation. Les laboratoires d'analyse s'appuient sur eux pour l'étalonnage des gaz en spectrométrie de masse et en chromatographie, garantissant ainsi une précision de l'ordre du ppm.

Le secteur aérospatial les utilise pour tester les piles à combustible à hydrogène et à oxygène, tandis que la surveillance environnementale utilise des régulateurs pour l'analyse des gaz traces dans les stations de qualité de l'air. Dans l'agroalimentaire, les régulateurs de CO2 maintiennent les niveaux de carbonatation sur les chaînes d'embouteillage.

Les applications émergentes incluent les piles à combustible à hydrogène, où les régulateurs gèrent les réservoirs de stockage à haute pression, et la biotechnologie pour les incubateurs de culture cellulaire nécessitant des mélanges précis de CO2/O2.



Critères de sélection des régulateurs de gaz spéciaux

Le choix du bon détendeur repose sur plusieurs facteurs. Premièrement, la compatibilité des gaz : assurez-vous que les matériaux ne réagissent pas et ne se dégradent pas. Le choix du type dépend des exigences de pression : les pressions d'entrée élevées favorisent les modèles à piston.

Le débit requis doit correspondre aux exigences de l'application ; des régulateurs surdimensionnés peuvent entraîner une instabilité. Le niveau de pureté influence le choix entre une finition électropolie et une finition standard.

Les conditions environnementales, telles que les températures extrêmes ou les emplacements dangereux, nécessitent des homologations ATEX ou FM pour les modèles antidéflagrants.

Les considérations budgétaires doivent concilier coût initial et fiabilité à long terme. Consulter les fiches techniques des fabricants pour connaître les valeurs du Cv (coefficient de débit) permet de prédire les performances.



Pratiques de maintenance et de sécurité

Un entretien approprié prolonge la durée de vie du régulateur et garantit sa sécurité. Des inspections régulières permettent de détecter les fuites à l'aide de solutions savonneuses ou de détecteurs électroniques. Les membranes doivent être remplacées selon un calendrier régulier, généralement tous les 1 à 2 ans pour les applications à usage intensif.

Le nettoyage consiste à purger avec un gaz inerte et à éviter les solvants susceptibles de contaminer. Le stockage dans un environnement propre et sec prévient la corrosion.

Les protocoles de sécurité incluent l'utilisation des détendeurs uniquement pour les gaz prévus, leur installation dans des zones ventilées et la formation du personnel aux arrêts d'urgence. Une protection contre les surpressions par soupapes de décharge est obligatoire.

Des problèmes courants tels que le fluage (augmentation lente de la pression) indiquent une défaillance du diaphragme, tandis que le bavardage suggère un dimensionnement incorrect.



Tendances futures des régulateurs de gaz spéciaux

Les progrès de l'intégration IoT permettent la surveillance à distance et la maintenance prédictive. Des régulateurs intelligents dotés de capteurs intégrés peuvent signaler les anomalies via des applications.

La recherche sur les matériaux se concentre sur les nanocomposites pour des composants plus légers et plus résistants. Le développement durable favorise la conception de matériaux recyclables et une consommation d'énergie réduite.

À mesure que l’économie de l’hydrogène se développe, des régulateurs pour systèmes à 700 bars émergent, intégrant des composites avancés.

La miniaturisation des analyseurs portables et l’intégration avec la microfluidique pour les dispositifs de laboratoire sur puce représentent des développements de pointe.




application d'un régulateur de pression de gaz de très haute pureté
Conclusion

Les régulateurs de gaz spéciaux sont indispensables à la manipulation précise des gaz dans les applications exigeantes. Leur conception sophistiquée garantit pureté, stabilité et sécurité, contribuant ainsi aux avancées technologiques et scientifiques. En sélectionnant, entretenant et innovant ces appareils, les industries peuvent atteindre une efficacité et une fiabilité accrues. Ces régulateurs évolueront avec l'évolution des besoins et continueront de jouer un rôle essentiel dans notre paysage technologique.
