Système de distribution de gaz de haute pureté pour laboratoires de recherche et universités

Système de distribution de gaz de haute pureté pour laboratoires de recherche et universités

Abstract

Les systèmes de distribution de gaz de haute pureté constituent une infrastructure essentielle dans les laboratoires de recherche et les universités. Ils permettent un contrôle précis et une manipulation sûre des gaz utilisés dans des expériences allant de la synthèse chimique à la fabrication de semi-conducteurs. Cet article explore la conception, les composants, l'installation, la maintenance et les aspects de sécurité de ces systèmes. En garantissant une contamination minimale et une distribution fiable, ces systèmes soutiennent la recherche de pointe tout en respectant des normes réglementaires strictes. L'analyse met l'accent sur les spécifications techniques, les bonnes pratiques et les tendances émergentes afin de guider les ingénieurs, les chercheurs et les responsables d'installations dans la mise en œuvre de solutions efficaces.


meilleur régulateur de pression de gaz ultra haute pureté top 10 en Inde
Introduction

Dans les environnements dynamiques des laboratoires de recherche et des universités, les gaz de haute pureté jouent un rôle essentiel dans l'avancement des découvertes scientifiques. Des gaz tels que l'azote, l'oxygène, l'hélium, l'argon, l'hydrogène et des mélanges spéciaux sont indispensables pour des applications telles que la chromatographie, la spectroscopie, les opérations laser et les incubations biologiques. Cependant, l'apport de ces gaz doit être géré avec la plus grande précision afin d'éviter toute contamination susceptible de compromettre l'intégrité des expériences ou de présenter des risques pour la sécurité.

Un système de distribution de gaz de haute pureté englobe l'ensemble du processus, du stockage au point d'utilisation, incluant les bouteilles, les régulateurs, les tuyauteries, les vannes et les équipements de surveillance. Ces systèmes sont conçus pour maintenir des niveaux de pureté du gaz souvent supérieurs à 99.999 % (cinq neuf), minimisant ainsi les impuretés telles que l'humidité, les particules et les hydrocarbures, susceptibles d'interférer avec les processus sensibles.

L'évolution de ces systèmes a été stimulée par les progrès de la science des matériaux et de l'automatisation, permettant une efficacité et une fiabilité accrues. Par exemple, le passage des systèmes manuels aux systèmes automatisés a réduit les erreurs humaines et les temps d'arrêt. Cet article explore les subtilités techniques de la conception et de l'exploitation de ces systèmes, spécialement conçus pour les milieux universitaires et de recherche où les contraintes budgétaires, les contraintes d'espace et la diversité des besoins des utilisateurs constituent des défis courants.



Importance des gaz de haute pureté dans la recherche

Les gaz de haute pureté sont essentiels à de nombreuses disciplines de recherche. En chimie analytique, l'hélium ultra-pur (UHP) est essentiel pour la chromatographie en phase gazeuse couplée à la spectrométrie de masse (GC-MS), où même des traces d'impuretés peuvent fausser la résolution des pics et entraîner des identifications inexactes. De même, dans les laboratoires de physique, l'argon est utilisé dans les procédés de gravure et de pulvérisation cathodique au plasma, exigeant des niveaux de pureté empêchant les réactions indésirables sur les substrats.

En recherche biologique et médicale, les atmosphères contrôlées utilisant des mélanges de dioxyde de carbone et d'oxygène de haute pureté sont essentielles pour les incubateurs de culture cellulaire. Les contaminants présents dans ces gaz peuvent altérer le pH ou introduire des toxines, affectant ainsi la viabilité cellulaire et la reproductibilité expérimentale. Les universités accueillent souvent des projets interdisciplinaires, notamment en science des matériaux, où l'hydrogène est utilisé pour les processus de recuit dans les laboratoires de semi-conducteurs. La pureté de ces gaz garantit alors une croissance cristalline sans défaut.

L'impact économique est considérable : les gaz impurs peuvent entraîner des échecs d'expériences, un gaspillage de ressources et des retards de publication. De plus, des organismes de réglementation comme l'Occupational Safety and Health Administration (OSHA) et la National Fire Protection Association (NFPA) imposent des normes strictes de pureté et de manipulation afin de protéger le personnel et les équipements.

Des domaines émergents comme l'informatique quantique et les nanotechnologies exigent des seuils de pureté encore plus élevés, atteignant souvent 99.9999 % (six neufs), afin d'éviter la décohérence quantique ou les défauts à l'échelle nanométrique. Ainsi, investir dans des systèmes de distribution robustes améliore non seulement la qualité de la recherche, mais favorise également l'innovation en permettant des expériences auparavant irréalisables.



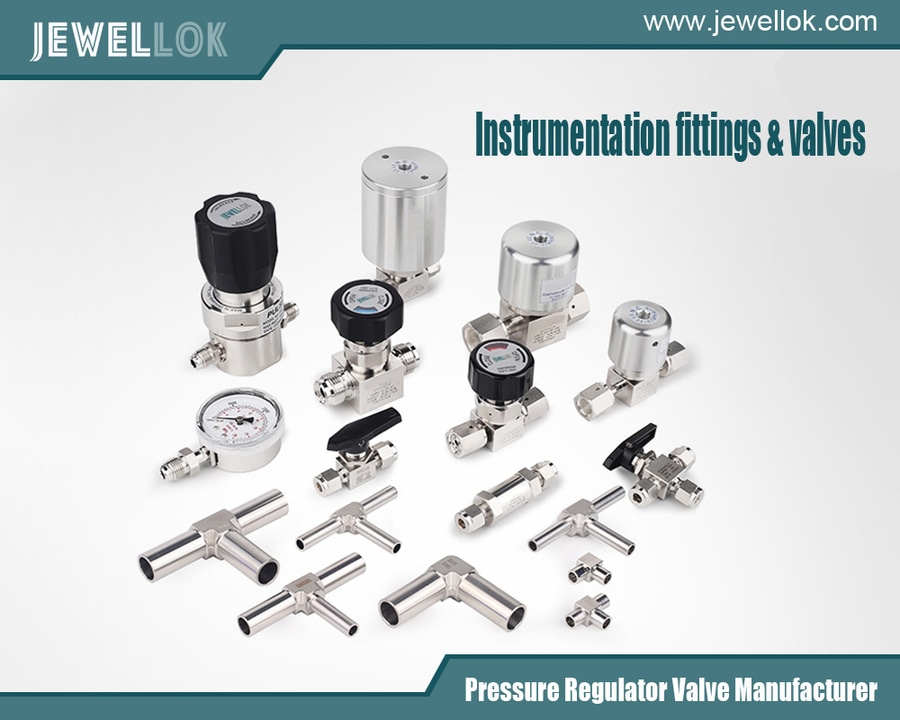

Composants d'un système de distribution de gaz

Un système complet de distribution de gaz de haute pureté comprend plusieurs composants interconnectés, chacun conçu pour préserver l'intégrité du gaz.

Stockage et approvisionnement en gaz

La base est l'alimentation en gaz, généralement sous forme de bouteilles haute pression, de Dewars pour liquides cryogéniques ou de réservoirs en vrac. Les bouteilles sont fabriquées en acier ou en aluminium sans soudure, et peuvent supporter des pressions allant jusqu'à 3000 XNUMX psi. Pour les applications UHP, les bouteilles sont soumises à un électropolissage afin de réduire la rugosité de leur surface interne et de minimiser les sites d'adsorption des impuretés.

Les collecteurs relient plusieurs bouteilles, permettant une commutation fluide entre les sources pour assurer un approvisionnement continu. Les collecteurs à commutation automatique utilisent des capteurs de pression pour détecter l'épuisement et basculer vers une bouteille de secours, souvent associés à des alarmes de basse pression.

Régulateurs et contrôle de pression

Les régulateurs de pression sont essentiels pour abaisser la pression des bouteilles à des niveaux utilisables, généralement entre 0 et 100 psi au point d'utilisation. Les régulateurs mono-étagés conviennent aux applications stables, tandis que les modèles bi-étagés offrent une meilleure stabilité de pression en réduisant les fluctuations de pression de sortie dues aux variations d'entrée.

Les matériaux sont importants : l'acier inoxydable ou le laiton avec joints en Téflon sont courants pour les gaz non corrosifs, tandis que le Monel ou l'Hastelloy sont utilisés pour les gaz corrosifs comme le chlore. La pureté est préservée grâce à la conception des membranes qui isolent l'élément de détection du flux gazeux, empêchant ainsi toute contamination.

Tuyauterie et tubes

Les canalisations transportent le gaz de la source jusqu'aux paillasses du laboratoire. Les tubes en acier inoxydable soudés orbitalement (par exemple, de type 316L) sont privilégiés pour leur étanchéité et leur faible dégazage. Les intérieurs électropolis permettent d'obtenir des finitions de surface inférieures à 10 Ra, réduisant ainsi la génération de particules.

Pour plus de flexibilité, on utilise des tubes enroulés ou des tuyaux flexibles avec raccords VCJ aux extrémités. Afin d'empêcher la diffusion, des matériaux barrières comme le PVDF ou le PFA sont employés pour les gaz réactifs.

Vannes et régulateurs de débit

Les vannes comprennent des vannes d'arrêt, des vannes antiretour et des vannes de décharge. Les vannes à membrane sans garniture éliminent la garniture de tige, une source fréquente de contamination. Les débitmètres, tels que les régulateurs de débit massique (MFC), régulent précisément les débits à l'aide de capteurs thermiques ou de pression, souvent dotés d'interfaces numériques pour l'automatisation.

Purification et Filtration

Les purificateurs en ligne éliminent les impuretés résiduelles. Les purificateurs à getter pour gaz inertes absorbent l'oxygène et l'humidité, tandis que les purificateurs catalytiques traitent les hydrocarbures. Les filtres à particules de 0.003 micron capturent les poussières, et les filtres coalescents éliminent les aérosols.

Systèmes de surveillance et de contrôle

Des capteurs surveillent la pureté, la pression, le débit et la détection des fuites. Les chromatographes en phase gazeuse ou les analyseurs d'humidité permettent de vérifier la pureté en temps réel. Les systèmes PLC (automates programmables industriels) les intègrent pour un contrôle automatisé, avec des interfaces SCADA (contrôle et acquisition de données) pour la surveillance à distance en milieu universitaire.



Considérations sur la conception

La conception d'un système de distribution de gaz de haute pureté nécessite une approche globale, équilibrant performance, coût et évolutivité.

Disposition et dimensionnement du système

L'aménagement commence par une étude du site afin d'évaluer l'espace, la ventilation et la proximité des points d'utilisation. Les systèmes centralisés avec une salle de gaz alimentant plusieurs laboratoires via des panneaux de distribution sont efficaces pour les universités. Les calculs de dimensionnement prennent en compte les exigences de débit : par exemple, un GC-MS peut nécessiter 20 à 50 ml/min d'hélium, en fonction du nombre d'instruments.

Les calculs de chute de pression utilisent l'équation de Darcy-Weisbach : ΔP = f (L/D) (ρ v² / 2), où f est le facteur de frottement, L la longueur, D le diamètre, ρ la densité, v la vitesse. Les diamètres des tubes (par exemple, 1/4″ ou 1/2″) sont sélectionnés pour maintenir les vitesses en dessous de 10 pi/s afin de minimiser la turbulence et l'entraînement des particules.

Choix des matériaux

La compatibilité est essentielle ; l'hydrogène fragilise certains aciers, ce qui nécessite l'utilisation d'acier inoxydable austénitique. Pour une ultra-pureté, les composants cuits sous vide réduisent le dégazage. En termes de coût, les universités pourraient opter pour des conceptions modulaires permettant des extensions progressives.

Intégration avec l'infrastructure du bâtiment

Les systèmes doivent être intégrés aux systèmes CVC pour l'évacuation, la lutte contre les incendies (par exemple, les systèmes au CO2) et les secours électriques. Un contreventement sismique est essentiel dans les zones à risque sismique, conformément à la norme ASME B31.3.

Automatisation et intégration IoT

Les conceptions modernes intègrent l'IoT pour la maintenance prédictive. Des capteurs transmettent des données aux algorithmes d'IA qui prédisent l'épuisement des bouteilles ou la saturation des filtres, réduisant ainsi les temps d'arrêt. Dans le cadre de la recherche, l'authentification des utilisateurs par RFID empêche tout accès non autorisé.

Facteurs environnementaux et de durabilité

Les conceptions durables recyclent les gaz évacués ou utilisent des sources renouvelables comme les générateurs d'hydrogène électrolytique. Les compresseurs écoénergétiques et les raccords à faible fuite minimisent les déchets.



Installation et maintenance

Une installation correcte garantit longévité et sécurité.

Processus d'installation

L'installation commence par la purge des conduites à l'azote sec pour éliminer l'humidité et les particules. Un test d'étanchéité à l'hélium vérifie l'intégrité, en visant des débits inférieurs à 10^-9 atm-cc/s. La mise à la terre électrique empêche l'accumulation d'électricité statique.

Dans les universités, les installations ont souvent lieu en dehors des heures de bureau afin de minimiser les perturbations. Le respect de normes telles que la norme NFPA 55 relative aux gaz comprimés est obligatoire.

Protocoles de maintenance

L'entretien courant comprend des inspections semestrielles du régulateur, le remplacement des filtres en fonction de la pression différentielle et des audits annuels de pureté. L'étalonnage des MFC à l'aide de normes traçables garantit leur précision.

La maintenance prédictive utilise l'analyse des vibrations des pompes et la surveillance des tendances des données des capteurs. Les programmes de formation du personnel de laboratoire couvrent la manipulation des vérins et les arrêts d'urgence.

Les problèmes courants comme les fuites sont détectés par des tests au savon ou des détecteurs à ultrasons. Un stock de pièces détachées, comme des joints toriques et des diaphragmes, facilite les réparations rapides.



Protocoles de sécurité

La sécurité est primordiale dans la manipulation du gaz.

Identification des dangers

Les gaz présentent des risques d'asphyxie, d'inflammabilité ou de toxicité. Les détecteurs de manque d'oxygène déclenchent une alarme à des niveaux d'O₂ inférieurs à 19.5 %. Les détecteurs de gaz inflammables se déclenchent à 2 % de la limite inférieure d'explosivité (LEI).

Équipement de protection individuelle (EPI)

Les utilisateurs portent des gants, des lunettes de protection et un masque respiratoire si nécessaire. Les chariots porte-bouteilles empêchent tout basculement.

Intervention d'urgence

Les plans comprennent des itinéraires d'évacuation, des kits anti-déversement pour les produits corrosifs et de l'oxygène médical en cas d'exposition. Des dispositifs de verrouillage coupent le gaz en cas d'alarme.

Conformité réglementaire

Le respect de la norme OSHA 1910.101, des brochures de la CGA (Compressed Gas Association) et des systèmes qualité ISO 9001 est essentiel. Des audits garantissent une conformité continue.



Études de cas

Dans un laboratoire universitaire de semi-conducteurs, un système centralisé de distribution d'argon avec MFC a réduit la contamination, améliorant le rendement de 20 %. Autre exemple : le système de CO₂ d'un département de biologie, avec surveillance automatisée, a permis d'éviter les pannes d'incubateur lors d'une étude à long terme.


Vanne à gaz haute pureté pour distributeur de gaz naturel dans les systèmes GNC et GNL
Conclusion

Les systèmes de distribution de gaz de haute pureté sont indispensables à l'excellence de la recherche dans les laboratoires et les universités. Grâce à l'intégration de composants avancés, à une conception réfléchie, à une maintenance rigoureuse et à des mesures de sécurité robustes, ces systèmes assurent un approvisionnement en gaz fiable et sans contamination. À mesure que la recherche évolue, l'adoption de technologies intelligentes améliorera encore l'efficacité, permettant aux institutions de rester à la pointe de l'innovation.
