Dans les environnements industriels où un approvisionnement continu et fiable en gaz est essentiel, les collecteurs de commutation de gaz jouent un rôle primordial. Ces systèmes sont conçus pour basculer automatiquement entre plusieurs sources de gaz, telles que des bouteilles ou des réservoirs, garantissant ainsi un flux ininterrompu lorsqu'une source est épuisée. Ceci est particulièrement critique dans des secteurs comme la fabrication, la chimie, le soudage, les laboratoires et la production d'énergie, où même de brèves interruptions peuvent entraîner des arrêts de production, des risques pour la sécurité ou des problèmes de qualité. Face à la dépendance croissante des industries aux gaz tels que l'azote, l'argon, l'hydrogène, l'oxygène et le CO₂ pour des procédés allant du soudage à l'inertage et à la purge, la demande en collecteurs de commutation de gaz efficaces et sûrs a considérablement augmenté.

Le marché mondial des collecteurs de gaz, y compris les systèmes de commutation, est en pleine expansion grâce aux progrès de l'automatisation, aux réglementations de sécurité et à l'essor de secteurs comme les énergies renouvelables et les semi-conducteurs. Selon les analyses de marché, le marché des collecteurs de gaz est stimulé par le besoin d'amélioration de la sécurité et de l'efficacité, les systèmes automatiques réduisant les interventions manuelles et minimisant les risques. Dans cet article de 2000 XNUMX mots, nous explorerons ce que sont les collecteurs de commutation de gaz, leur fonctionnement, leurs types, leurs composants, leurs applications industrielles, leurs avantages, leurs caractéristiques de sécurité, leur installation, leur maintenance, les normes réglementaires, les tendances émergentes et des conseils pratiques pour leur sélection. Ce guide vise à aider les ingénieurs, les gestionnaires d'installations et les spécialistes des achats à comprendre et à mettre en œuvre efficacement ces systèmes pour une performance industrielle optimale.


Régulateur de qualité semi-conducteur ultra-haute pureté à un étage
Qu'est-ce qu'un collecteur de changement de gaz ?

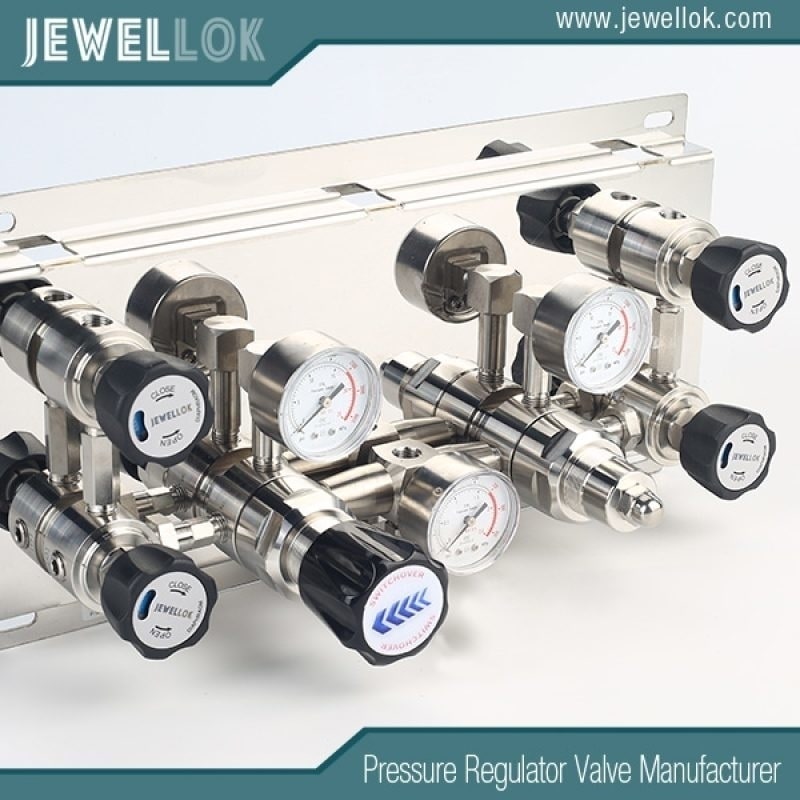

Un collecteur de commutation de gaz est un système de distribution centralisé qui relie plusieurs bouteilles ou réservoirs de gaz à une seule conduite de sortie, permettant une commutation automatique ou manuelle entre les sources afin de maintenir un approvisionnement continu en gaz. Il surveille la pression dans la réserve de gaz active (primaire) et bascule vers la réserve lorsque la réserve primaire s'épuise, sans interrompre le flux vers les équipements en aval. Cette transition fluide est essentielle dans les applications industrielles où le gaz est utilisé pour des procédés tels que le soudage, le coupage, l'inertage ou les réactions chimiques.

Les collecteurs sont généralement installés dans les locaux de stockage de gaz ou à proximité des points d'utilisation, reliés aux bouteilles par des flexibles haute pression (queues de cochon). Ils peuvent traiter divers gaz, des gaz inertes (azote, argon) aux gaz inflammables (hydrogène, acétylène) ou corrosifs (chlore), avec des conceptions adaptées aux propriétés des gaz. En milieu industriel, les collecteurs réduisent la fréquence de changement des bouteilles, améliorent la sécurité en minimisant les manipulations manuelles et optimisent la consommation de gaz en garantissant la vidange complète des bouteilles.

Le concept de collecteurs de gaz a évolué, passant de simples vannes manuelles au début du XXe siècle à des systèmes automatiques sophistiqués dans les années 20, stimulés par les impératifs d'automatisation industrielle et de sécurité. Aujourd'hui, ils font partie intégrante des opérations des usines, des raffineries et des laboratoires, où la fiabilité est primordiale.



Comment fonctionne un collecteur de commutation de gaz?

Le fonctionnement d'un collecteur de commutation de gaz repose sur la surveillance de la pression et la commutation des vannes pour garantir un débit de gaz ininterrompu. Voici une explication étape par étape :

Configuration initiale : Les cylindres sont regroupés en bancs (primaire et de réserve), reliés par des queues de cochon avec clapets anti-retour pour éviter le reflux. Le collecteur est configuré pour prélever d'abord l'eau du banc primaire.
Fonctionnement normal : Le gaz circule depuis la batterie primaire via les vannes d'admission, les régulateurs de pression (pour réduire la pression élevée des bouteilles à des niveaux utilisables) et la sortie vers l'équipement. Des capteurs de pression surveillent les niveaux en continu.
Détection de basse pression : À mesure que la pression de la batterie primaire diminue, elle chute. Lorsqu'elle atteint un seuil prédéfini (par exemple, 50 à 100 psi), des capteurs détectent la variation et signalent le changement à l'unité de commande.
Commutation automatique : La vanne de commutation (solénoïde ou mécanique) s'active, redirigeant le débit vers la réserve. Cette opération s'effectue de manière fluide et sans interruption.
Alarme et notification : Des alarmes (sonores, visuelles ou numériques) alertent les opérateurs lorsqu'ils doivent remplacer la banque vide. Des systèmes avancés envoient des notifications par SMS ou par e-mail.
Réinitialisation et reprise : Après le remplacement des cylindres, les opérateurs réinitialisent le système en échangeant les désignations primaire et de réserve. Le cycle se répète.
Intégration de sécurité : les soupapes de décharge évacuent l'excès de pression, les filtres éliminent les impuretés et les clapets anti-retour empêchent le mélange.
Dans les collecteurs manuels, les opérateurs surveillent les jauges et commutent les vannes, tandis que les versions semi-automatiques commutent automatiquement mais nécessitent une réinitialisation manuelle.

Les systèmes entièrement automatiques gèrent tout électroniquement.



Types de collecteurs de commutation de gaz

Les collecteurs varient en fonction de l'automatisation, de la capacité et de l'application :

1. Collecteurs de commutation manuels :

Description : Systèmes de base avec vannes et manomètres manuels.
Caractéristiques : Faible coût, conception simple.
Applications : Petits ateliers ou industries à faible demande.
Avantages : Abordable, facile à entretenir.
Inconvénients : Travail intensif, risque de temps d'arrêt.
2. Collecteurs de commutation semi-automatiques :

Description : Commutation automatique avec réarmement manuel.
Caractéristiques : Pressostats, alarmes.
Applications : Fabrication à moyenne échelle, soudage.
Avantages : Réduction de la surveillance, réponse rapide.
Inconvénients : Nécessite toujours une intervention.
3. Collecteurs de commutation entièrement automatiques :

Description : Automatisation complète avec commandes électroniques.
Caractéristiques : Affichages numériques, surveillance à distance.
Applications : usines chimiques, semi-conducteurs.
Avantages : Approvisionnement continu, erreur minimale.
Inconvénients : coût plus élevé, dépendant de la puissance.
4. Haute pression vs. basse pression :

Haute pression : pour les gaz comme l'hydrogène (jusqu'à 3000 XNUMX psi).
Basse pression : pour CO2 ou air (jusqu'à 500 psi).
5. Fixation murale ou sur pied :

Montage mural : gain de place pour les installations compactes.
Au sol : Pour les grandes rangées de cylindres.
La sélection dépend du type de gaz, de la demande et du budget.



Composants d'un collecteur de commutation de gaz

Un collecteur industriel typique comprend :

En-têtes de cylindres : connectez plusieurs cylindres dans une banque.
Queues de cochon : Tuyaux flexibles avec clapets anti-retour.
Vannes d'isolement : Pour le remplacement des cylindres.
Transducteurs de pression : pour la surveillance.
Unité de commutation : Électrovanne de commutation.
Régulateurs : Maintiennent la pression de sortie.
Panneau de contrôle : Avec alarmes et indicateurs.
Soupapes de sécurité : Évacuent l'excès de pression.
Filtres : Pour le maintien de la pureté.
Des matériaux comme l’acier inoxydable garantissent une résistance à la corrosion.



Applications des collecteurs de changement de gaz dans les environnements industriels

Les collecteurs sont utilisés dans :

Soudage et fabrication de métaux : Pour une alimentation continue en argon ou en CO2, évitant les défauts de soudure.
Traitement chimique : pour les gaz inertes comme l'azote dans les réacteurs.
Semi-conducteurs : pour les gaz UHP comme le silane dans la fabrication.
Alimentation et boissons : Pour le CO2 dans la carbonatation.
Pharmaceutique : Pour les gaz stériles en production.
Énergie hydrogène : pour l'hydrogène haute pression dans les piles à combustible.
Laboratoires : Pour les gaz analytiques comme l'hélium.
Ces applications démontrent la polyvalence des collecteurs.



Avantages des collecteurs de changement de gaz

Les collecteurs offrent :

Alimentation continue : aucun temps d'arrêt lors des changements de cylindres.
Sécurité : Réduire les risques de manutention manuelle, prévenir les fuites.
Efficacité : Automatiser les processus, optimiser l’utilisation du gaz.
Économies de coûts : minimisez le gaspillage de main-d’œuvre et de gaz.
Conformité : Respecter les normes de sécurité.
Évolutivité : Extensible pour répondre aux besoins croissants.
Dans les environnements industriels, ils améliorent la productivité.



Caractéristiques de sécurité des collecteurs de commutation de gaz

La sécurité est essentielle :

Commutation automatique : évite les pannes d'alimentation.
Soupapes de décharge : Évacuent l'excès de pression.
Clapets anti-retour : Empêchent le reflux.
Alarmes : Signale une basse pression.
Filtres : Éliminent les impuretés.
Vannes d'isolement : Pour un entretien en toute sécurité.
Ces fonctionnalités atténuent les risques tels que les fuites ou la surpression.



Installation de collecteurs de changement de gaz

Étapes d'installation:

Sélection du site : Zone aérée et sécurisée.
Montage : Fixation aux murs ou au sol.
Raccordement du cylindre : utiliser des queues de cochon avec clapets anti-retour.
Tuyauterie : Raccorder la sortie aux régulateurs.
Installation électrique : Pour systèmes automatiques.
Essais : Essais de pression et d'étanchéité.
Une installation professionnelle garantit la conformité.



Maintenance des collecteurs de changement de gaz

Pratiques d'entretien :

Quotidiennement : Vérifiez les jauges et les alarmes.
Hebdomadaire : Inspecter les queues de cochon et les vannes.
Mensuel : Test de commutation et nettoyage des filtres.
Annuel : Calibrage des capteurs, test de pression.
Un entretien régulier prévient les pannes.



Normes réglementaires pour les collecteurs de commutation de gaz

Les normes comprennent :

NFPA 55 : Pour les gaz comprimés, nécessitant des soupapes de décharge et des alarmes.
CGA P-1 : Directives de manipulation sécuritaire.
ASME B31.3 : Conception de tuyauterie.
OSHA 1910.101 : Sécurité des gaz comprimés.
ISO 7396 : Pour les gaz médicaux.
Le respect de ces règles est obligatoire pour des raisons de sécurité.



Tendances émergentes dans les collecteurs de commutation de gaz

Les tendances incluent :

Intégration IoT : Surveillance à distance.
Conceptions de haute pureté : pour les semi-conducteurs.
Durabilité : Matériaux respectueux de l'environnement.
Améliorations de l’automatisation : IA pour la maintenance prédictive.
Systèmes modulaires : extension facile.
Ces tendances stimulent l’innovation.



Conseils pratiques pour choisir un collecteur de commutation de gaz

Conseils:

Évaluer la demande en gaz : calculer le débit et la pression.
Automatisation : Entièrement automatique pour les demandes élevées.
Matériau : Acier inoxydable pour gaz corrosifs.
Fournisseur : Réputé comme Swagelok.
Budget : Tenez compte du coût total de possession.
Études de cas

Usine chimique (États-Unis) : Un collecteur automatique a réduit les temps d'arrêt de 90 %.
Usine de fabrication (Allemagne) : Système semi-automatique pour une sécurité améliorée.
Centrale solaire (Inde) : un collecteur assure un approvisionnement continu en gaz.

Régulateur de qualité semi-conducteur ultra-haute pureté à un étage
Conclusion

Les collecteurs de commutation de gaz sont indispensables aux applications industrielles, garantissant un approvisionnement continu en gaz tout en privilégiant la sécurité. Des soupapes de commutation et de décharge automatiques aux alarmes et filtres, leurs dispositifs de sécurité atténuent les risques et améliorent la fiabilité. Une installation, une maintenance et une conformité aux normes telles que NFPA et CGA sont essentielles. Avec l'évolution des tendances telles que l'IoT et le développement durable, les collecteurs gagneront en efficacité. En choisissant le collecteur adapté au type de gaz, à la demande et au budget, les industries peuvent optimiser leurs opérations. Investissez dans un collecteur de commutation de gaz de qualité pour sécuriser vos processus et garantir des performances optimales.
