Les collecteurs de commutation de gaz sont des systèmes critiques dans les industries et installations qui dépendent d'un approvisionnement continu en gaz comprimés, comme les hôpitaux, les laboratoires, les usines chimiques, les ateliers de soudage et la fabrication de semi-conducteurs. Ces collecteurs assurent une commutation fluide entre les parcs de bouteilles de gaz lorsqu'un parc est épuisé, évitant ainsi les interruptions susceptibles d'entraîner des arrêts de production, des risques pour la sécurité ou des perturbations des processus. L'efficacité d'un collecteur de commutation de gaz repose sur ses composants, chacun étant conçu pour remplir des fonctions spécifiques, de la régulation de la pression à la surveillance de la sécurité. La compréhension de ces composants est essentielle pour les ingénieurs, les responsables d'installations et les spécialistes des achats afin de sélectionner, d'installer et d'entretenir des collecteurs répondant à leurs exigences opérationnelles et de sécurité.

Cet article de 2000 XNUMX mots propose une exploration complète des composants d'un collecteur de commutation de gaz, détaillant leurs fonctions, types, matériaux, importance et applications en milieu industriel et médical. Nous aborderons également les considérations d'installation, les pratiques de maintenance, les normes réglementaires, les tendances émergentes et des conseils pratiques pour le choix des collecteurs. À la fin de cet article, vous comprendrez parfaitement comment ces composants fonctionnent ensemble pour assurer une distribution de gaz fiable et sûre.


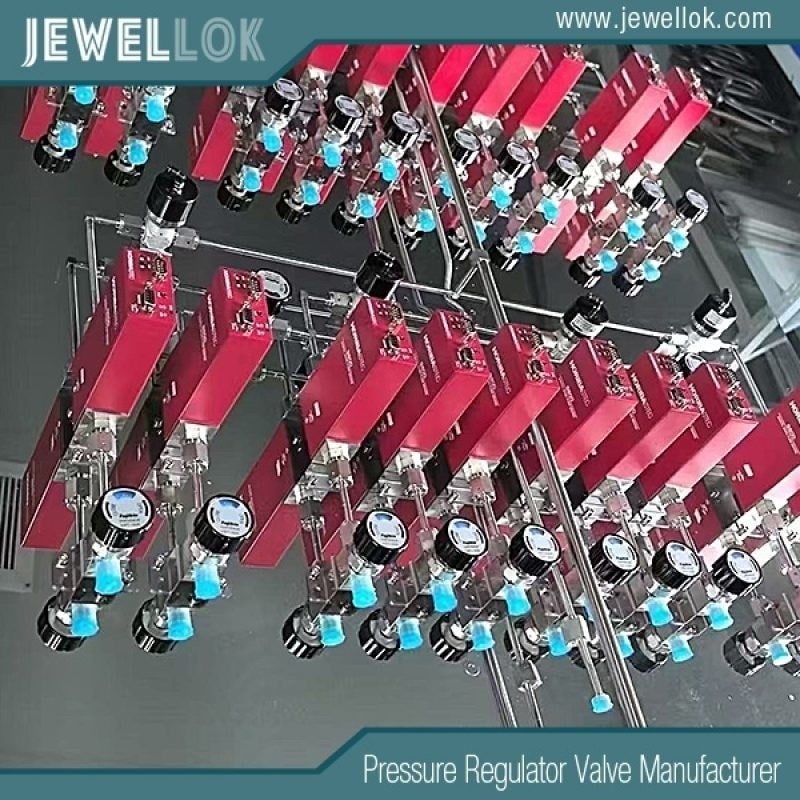

Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques de très haute pureté (UHP)
Qu'est-ce qu'un collecteur de changement de gaz ?

Un collecteur de commutation de gaz est un système centralisé qui relie plusieurs bouteilles ou réservoirs de gaz à une seule conduite de sortie, permettant ainsi une commutation automatique ou manuelle entre la source principale et la source de réserve afin de maintenir un débit de gaz ininterrompu. Il est utilisé pour des gaz tels que l'oxygène (médical et industriel), l'azote (inertage et laboratoires), l'argon (soudage), l'hydrogène (énergie) et le CO2 (boissons et fabrication). Le collecteur surveille les niveaux de pression et commute vers la source de réserve lorsque la source principale est épuisée, garantissant ainsi un approvisionnement continu sans intervention manuelle dans les systèmes automatisés.

Les composants du collecteur fonctionnent en harmonie pour réguler le débit, maintenir la pression, prévenir la contamination et garantir la sécurité. Chaque composant est conçu pour être durable, compatible avec des gaz spécifiques et conforme à des normes telles que NFPA 55, CGA P-1 et ISO 7396. Nous examinons ci-dessous les composants clés, leur rôle et leur importance dans les applications industrielles et médicales.



Composants clés d'un collecteur de commutation de gaz

Un collecteur de commutation de gaz comprend plusieurs composants essentiels, chacun contribuant à sa fonctionnalité, sa sécurité et sa fiabilité. Voici une description détaillée :

culasses
Fonction : Les en-têtes connectent plusieurs bouteilles de gaz dans une seule banque, permettant l'utilisation simultanée de plusieurs bouteilles pour répondre aux demandes de débit élevé.
Description : Un collecteur est un tube collecteur rigide ou flexible doté de plusieurs orifices d'admission, chacun relié à un cylindre par un raccord en queue de cochon. Les collecteurs sont généralement organisés en blocs primaire et de réserve.
Matériaux : acier inoxydable pour les gaz corrosifs (par exemple, le chlore), laiton pour les gaz non corrosifs (par exemple, l'azote) ou aluminium pour les configurations légères.
Importance : Permet l'évolutivité en prenant en charge plusieurs cylindres, réduisant ainsi la fréquence des changements dans les environnements à forte demande comme les usines chimiques.
Applications : Utilisé dans les hôpitaux pour les banques d'oxygène ou dans les ateliers de soudage pour l'approvisionnement en argon.
Exemple : les collecteurs Pattons Medical sont dotés d'en-têtes avec jusqu'à 10 connexions de cylindre, conformes à la norme NFPA 99.
Queues de cochon (tuyaux flexibles)
Fonction : Connecter les cylindres individuels au collecteur, permettant au gaz d'entrer dans le système de collecteur.
Description : Tuyaux flexibles avec raccords (par exemple, conformes aux normes CGA) adaptés aux robinets des bouteilles. Ils sont souvent équipés de clapets anti-retour pour éviter le reflux.
Matériaux : Acier inoxydable pour gaz haute pression ou corrosifs, revêtement Téflon pour applications UHP ou caoutchouc renforcé pour gaz basse pression.
Importance : Assure des connexions sûres et sans fuite, avec une flexibilité pour s'adapter aux variations de placement des cylindres.
Applications : Critique dans les laboratoires pour les gaz UHP comme l'hélium pour éviter la contamination.
Exemple : les tresses de Middlesex Gases utilisent un tressage en acier inoxydable pour plus de durabilité.
Vannes d'isolement
Fonction : Permet de fermer des cylindres ou des banques individuels pour les remplacer ou les entretenir sans arrêter l'ensemble du système.
Description : Vannes manuelles ou automatiques (à bille ou à aiguille) installées à chaque raccordement de cylindre ou entrée de collecteur.
Matériaux : Acier inoxydable ou laiton, avec joints PTFE ou Viton pour compatibilité gaz.
Importance : Améliore la sécurité en isolant les bouteilles épuisées, évitant ainsi l'exposition au gaz à haute pression lors des changements.
Applications : Indispensable dans les hôpitaux pour des échanges de bouteilles d'oxygène en toute sécurité.
Exemple : les collecteurs Amico comprennent des vannes à boisseau sphérique pour une isolation facile, conformément aux normes NFPA.
Capteurs/transducteurs de pression
Fonction : Surveiller la pression du gaz dans chaque banque pour détecter l'épuisement et déclencher le changement.
Description : Transducteurs électroniques ou jauges mécaniques qui mesurent la pression (par exemple, 0 à 3000 XNUMX psi) et envoient des signaux à l'unité de commande.
Matériaux : Acier inoxydable ou alliages résistants à la corrosion pour les boîtiers de capteurs.
Importance : assure une commutation rapide pour éviter les interruptions d'approvisionnement, ce qui est essentiel dans les applications sensibles au temps comme la fabrication de semi-conducteurs.
Applications : Utilisé dans les collecteurs automatisés pour la surveillance de la pression en temps réel.
Exemple : les collecteurs de Genstar Technologies utilisent des transducteurs de haute précision pour une détection précise.
Vanne/interrupteur de commutation
Fonction : Le mécanisme principal qui commute le flux de gaz de la banque primaire vers la banque de réserve.
Description : Il peut s'agir d'une vanne mécanique (à pression différentielle) ou d'une électrovanne dans les systèmes automatiques. Elle s'active lorsque les capteurs de pression détectent un seuil bas.
Matériaux : Acier inoxydable ou laiton, avec joints robustes pour éviter les fuites.
Importance : Assure une transition transparente sans interruption du flux, vital pour les processus continus comme le soudage ou l'administration de gaz médicaux.
Applications : Présent dans tous les types de collecteurs, du manuel au entièrement automatique.
Exemple : les vannes de commutation Swagelok offrent un faible volume mort pour les gaz UHP.
Régulateurs de pression
Fonction : Réduire la pression élevée du cylindre (par exemple, 2000 50 psi) à un niveau sûr et utilisable (par exemple, 150 à XNUMX psi) pour l'équipement en aval.
Description : Régulateurs à un ou deux étages avec diaphragmes ou pistons, souvent un par banc pour maintenir une pression de sortie constante.
Matériaux : Acier inoxydable (316L pour gaz corrosifs) ou laiton, avec joints élastomères.
Importance : Empêche les dommages à l'équipement et assure un débit stable, essentiel dans des applications précises comme la chromatographie en phase gazeuse.
Applications : Utilisé dans les usines chimiques pour la distribution d'azote ou d'hydrogène.
Exemple : les régulateurs Tescom dans les collecteurs garantissent une précision de ±1 psi.
Panneau de configuration
Fonction : Fournit une interface pour la surveillance et le contrôle du collecteur, y compris les alarmes et les indicateurs d'état.
Description : Comprend des affichages numériques ou analogiques pour la pression, des indicateurs LED pour l'état de la banque et des alarmes (sonores/visuelles) pour la basse pression ou les défauts.
Matériaux : Boîtiers en plastique ou en métal durables, souvent classés IP65 pour la résistance à la poussière et à l'eau.
Importance : Améliore la sensibilisation de l'opérateur, réduisant le temps de réponse aux problèmes tels que l'épuisement ou les fuites.
Applications : Essentiel dans les hôpitaux pour la surveillance 24h/7 et XNUMXj/XNUMX des collecteurs d'oxygène.
Exemple : les collecteurs Airgas sont dotés de panneaux numériques avec des capacités d’alarme à distance.
Soupapes de décharge de sécurité
Fonction : Évacuer l'excès de pression pour éviter une surpression, ce qui pourrait provoquer une rupture du cylindre ou une défaillance du système.
Description : Vannes à ressort ou disques de rupture qui s'ouvrent à une pression définie (par exemple, 1.5 fois la pression de service) et se referment ou se rompent.
Matériaux : Acier inoxydable ou laiton, avec revêtements résistants à la corrosion.
Importance : Protège contre les pics de pression dus aux changements de température ou aux défaillances du régulateur, crucial pour les gaz inflammables comme l'hydrogène.
Applications : Obligatoire dans les systèmes à haute pression comme les usines de piles à combustible à hydrogène.
Exemple : les collecteurs Pattons Medical comprennent des soupapes de décharge conformes à la norme NFPA.
Soupapes de retenue
Fonction : Empêcher le reflux de gaz d'une banque à l'autre ou de la sortie à l'entrée.
Description : Clapets unidirectionnels (à bille ou à clapet) intégrés dans des queues de cochon ou des collecteurs.
Matériaux : Acier inoxydable ou laiton, avec joints élastomères.
Importance : Évite la contamination ou le mélange de gaz incompatibles, réduisant ainsi les risques d’explosion ou de corrosion.
Applications : Essentiel dans la fabrication de semi-conducteurs pour les gaz UHP.
Exemple : les collecteurs d’alimentation CK utilisent des clapets anti-retour dans les queues de cochon.
Filtres
Fonction : Élimine les impuretés telles que la poussière, l’humidité ou les particules du flux de gaz.
Description : Filtres en métal fritté ou à membrane, souvent en ligne ou en sortie.
Matériaux : Acier inoxydable pour les systèmes UHP, laiton pour usage général.
Importance : Maintient la pureté du gaz, évitant ainsi d’endommager l’équipement ou de contaminer le processus.
Applications : Utilisé dans la production pharmaceutique pour les gaz stériles.
Exemple : les collecteurs Jewell Instruments incluent des filtres de 0.01 micron pour les applications de haute pureté.
Tuyauterie et raccords
Fonction : Connecter le collecteur à l'équipement en aval.
Description : Tubes sans soudure ou soudés avec raccords (par exemple, à compression ou filetés).
Matériaux : Acier inoxydable pour les gaz corrosifs, cuivre pour l'oxygène médical.
Importance : Assure une livraison sans fuite aux points d’utilisation finale.
Applications : Présent dans toutes les installations multiples, du soudage aux laboratoires.
Alarmes et surveillance à distance
Fonction : Alerter les opérateurs en cas de basse pression, d'événements de changement ou de défauts.
Description : Buzzers sonores, LED clignotantes ou alertes numériques par SMS/e-mail.
Matériaux : Intégrés aux panneaux de contrôle.
Importance : Assure une réponse rapide aux problèmes critiques dans les hôpitaux ou les usines chimiques.
Applications : Utilisé dans les collecteurs entièrement automatiques pour la surveillance en temps réel.


Importance de chaque composant

Chaque composant joue un rôle spécifique :

Les embases et les pigtails permettent l'évolutivité et des connexions de cylindres sécurisées.
Les vannes d'isolement et les clapets anti-retour améliorent la sécurité de la maintenance et empêchent la contamination.
Des capteurs et des vannes de commutation assurent une alimentation ininterrompue.
Les régulateurs et les soupapes de décharge maintiennent des niveaux de pression sûrs.
Les filtres protègent les équipements en aval, tandis que les alarmes fournissent une connaissance opérationnelle.
Ensemble, ils assurent fiabilité, sécurité et efficacité.



Applications des collecteurs de commutation de gaz

Les collecteurs sont utilisés dans :

Soudage : Alimentation continue en argon/CO2 pour des soudures sans défaut.
Traitement chimique : Azote pour l'inertage des réacteurs.
Semi-conducteurs : gaz UHP comme le silane pour la fabrication.
Alimentation et boissons : CO2 pour la carbonatation.
Hôpitaux : de l'oxygène pour les soins aux patients.
Énergie : Hydrogène pour piles à combustible.
Ces applications mettent en évidence la polyvalence du collecteur.



Considérations d'installation

Une installation correcte garantit la fonctionnalité des composants :

Site : Zone aérée et sécurisée, à l'écart des sources d'inflammation.
Montage : Supports muraux ou au sol pour plus de stabilité.
Connexions : Utiliser des raccords conformes à la norme CGA.
Essais : Effectuer des tests de pression et d'étanchéité conformément à la norme ASME B31.3.
Électricité : Câblez les alarmes et les commandes au BMS.
Conformité : Suivez les normes NFPA 55, CGA P-1 ou ISO 7396.
Une installation professionnelle est recommandée.



Pratiques d'entretien

L'entretien préserve les composants :

Quotidiennement : Vérifiez les jauges et les alarmes.
Hebdomadaire : Inspecter les queues de cochon et les vannes.
Mensuellement : Nettoyer les filtres, tester le changement.
Annuel : Calibrage des capteurs, test de pression.
Manipulation des cylindres : Suivez les directives de la CGA.


Tenir des journaux pour assurer la conformité. Normes réglementaires

Les normes régissant les composants comprennent :

NFPA 55 : Exige des soupapes de décharge et des alarmes.
CGA P-1 : Spécifie la conception des queues de cochon et des clapets anti-retour.
ASME B31.3 : Régit la tuyauterie et les raccords.
ISO 7396 : Pour les collecteurs de gaz médicaux.
OSHA 1910.101 : Assure une manipulation sûre du gaz.
La conformité garantit la sécurité et la fiabilité.



Tendances émergentes dans les composants multiples

Les tendances incluent :

Capteurs IoT : surveillance de la pression en temps réel via des applications.
Matériaux de haute pureté : Acier inoxydable électropoli pour gaz UHP.
Alarmes intelligentes : prédiction des pannes basée sur l'IA.
Conceptions écologiques : matériaux recyclables.
Composants compacts : régulateurs plus petits pour un gain de place.


Ces tendances améliorent les performances et la sécurité.

Conseils pratiques pour choisir un collecteur

Type de gaz : associez les matériaux aux propriétés du gaz (par exemple, l'acier inoxydable pour les gaz corrosifs).
Demande : Dimensionner les collecteurs en fonction du débit.
Automatisation : entièrement automatique pour les applications critiques.
Fournisseur : Choisissez des marques comme Swagelok ou Pattons Medical.
Budget : équilibrer le coût avec le coût total de possession.


Études de cas

Usine chimique (États-Unis) : Un collecteur avec collecteurs en acier inoxydable a réduit les temps d'arrêt de 95 %.
Usine de fabrication de semi-conducteurs (Taïwan) : les filtres UHP garantissent une distribution de gaz sans contamination.
Atelier de soudage (Allemagne) : Les vannes de commutation automatiques améliorent l'efficacité.

Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques de très haute pureté (UHP)
Conclusion

Les composants d'un collecteur de commutation de gaz (collecteurs, pigtails, vannes, capteurs, régulateurs et alarmes) fonctionnent ensemble pour assurer une distribution de gaz continue, sûre et efficace. Du soudage aux applications médicales, ces composants sont essentiels à la fiabilité et à la conformité aux normes telles que NFPA et CGA. Une installation, une maintenance et une sélection appropriées en fonction du type de gaz et de la demande sont essentielles. Avec l'évolution des tendances telles que l'IoT et les conceptions haute pureté, les collecteurs deviendront encore plus performants. Investissez dans un collecteur de qualité doté de composants robustes pour optimiser vos opérations industrielles ou médicales.
