Dans les établissements de santé, où la disponibilité continue de gaz médicaux comme l'oxygène, le protoxyde d'azote et l'air médical est essentielle aux soins des patients, les systèmes de commutation de gaz médicaux sont indispensables. Ces systèmes, souvent appelés collecteurs de gaz médicaux, commutent automatiquement entre les batteries de bouteilles ou les sources de gaz lorsque l'alimentation principale est épuisée, assurant ainsi un flux ininterrompu vers les blocs opératoires, les unités de soins intensifs (USI) et les services des patients. La fiabilité de ces systèmes est primordiale, car même une brève interruption de l'alimentation en gaz peut mettre en danger la vie des patients lors d'interventions telles que l'anesthésie, la ventilation ou la chirurgie. Selon l'Organisation mondiale de la Santé, l'oxygène médical est un médicament essentiel, et son approvisionnement ininterrompu a été crucial pendant la pandémie de COVID-19, soulignant l'importance de systèmes de commutation de gaz robustes.

Cet article de 2 000 mots offre une analyse approfondie des systèmes de commutation de gaz médicaux : définition, fonctionnement, composants, types, applications, dispositifs de sécurité, installation, maintenance, normes réglementaires, tendances émergentes et considérations pratiques pour les établissements de santé. Destiné aux directeurs d’hôpitaux, aux ingénieurs biomédicaux et aux gestionnaires d’établissements, ce guide les aidera à choisir et à exploiter des systèmes répondant aux exigences les plus strictes en matière de sécurité et de performance.


meilleur régulateur de qualité semi-conducteur ultra haute pureté à un étage
Qu'est-ce qu'un système de changement de gaz médical ?

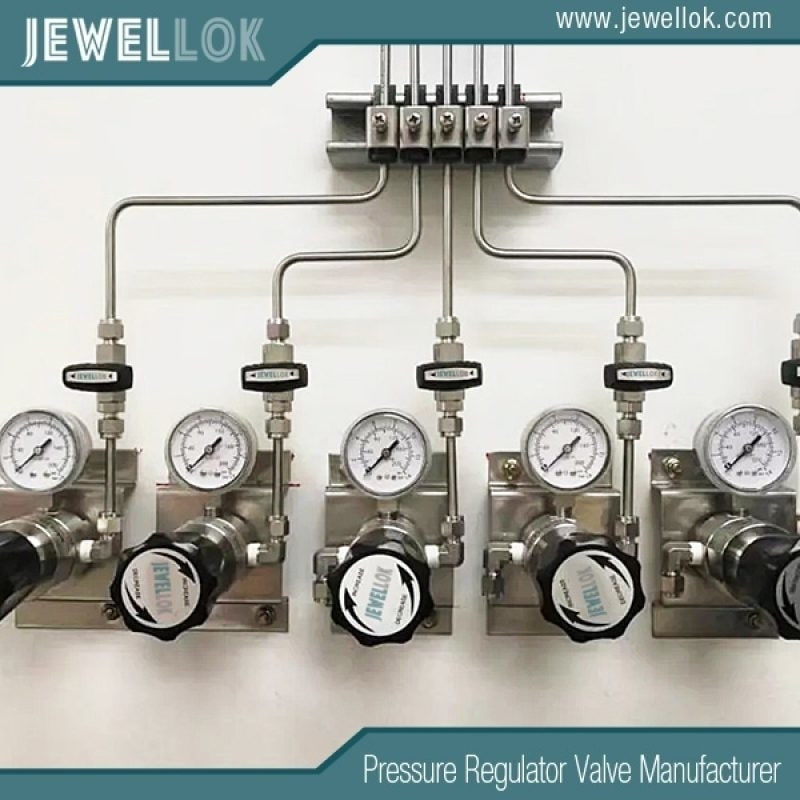

Un système de permutation de gaz médicaux est un collecteur spécialisé conçu pour gérer l'approvisionnement en gaz médicaux, tels que l'oxygène (O₂), le protoxyde d'azote (N₂O), l'air médical, le dioxyde de carbone (CO₂) et l'azote (N₂), dans les établissements de santé. Il relie plusieurs bouteilles de gaz ou réservoirs à une seule sortie, commutant automatiquement d'une source primaire épuisée à une source de réserve pour assurer un approvisionnement continu. Ces systèmes sont généralement installés dans des zones de stockage centralisées de gaz et raccordés au réseau de tuyauterie de l'hôpital, qui distribue les gaz aux points d'utilisation tels que les blocs opératoires, les unités de soins intensifs et les chambres des patients. Leur fonction principale est d'assurer une alimentation en gaz continue tout en maintenant une pression et une pureté constantes, essentielles à la sécurité des patients. Contrairement aux collecteurs industriels, les systèmes de permutation de gaz médicaux respectent des normes réglementaires strictes, telles que NFPA 2 (États-Unis) et HTM 2-2 (Royaume-Uni), afin de garantir la conformité aux exigences des établissements de santé. Ils intègrent des dispositifs de sécurité avancés pour prévenir la contamination, les fuites ou les pannes de pression, ce qui en fait un élément essentiel de l'infrastructure hospitalière. Contexte historique : Les systèmes de gaz médicaux ont évolué, passant de simples configurations de bouteilles au début du XXe siècle à des collecteurs sophistiqués dans les années 2, grâce aux progrès de l'automatisation et des réglementations de sécurité. La demande accrue d'oxygène lors des crises sanitaires mondiales, telles que les pandémies, a encore souligné leur importance, les systèmes modernes intégrant une surveillance numérique pour une fiabilité accrue.



Comment fonctionne un système de commutation de gaz médicaux ?

Le fonctionnement d'un système de commutation de gaz médicaux allie précision mécanique et automatisation électronique, conçu pour garantir une distribution de gaz ininterrompue. Voici une description détaillée : composants principaux.

Banques de cylindres : Groupes de cylindres divisés en banques primaires (actives) et de réserve, connectées via des collecteurs.
Queues de cochon/Tuyaux : Tuyaux flexibles haute pression avec clapets anti-retour pour éviter le reflux.
Vannes d'isolement : permettent de fermer les cylindres individuels pour les remplacer.
Transducteurs/capteurs de pression : surveillent les pressions du cylindre et de sortie.
Vanne de commutation : Le mécanisme (mécanique ou solénoïde) qui commute entre les banques.
Régulateurs : Maintenir une pression de sortie constante (par exemple, 4 à 5 bars pour les canalisations des hôpitaux).
Panneau de contrôle : affiche les niveaux de pression, les alarmes et l'état du système, souvent avec une surveillance numérique ou à distance.
Soupapes de sécurité : Évacuez l'excès de pression pour éviter d'endommager le système.
Filtres : Éliminez les impuretés pour maintenir la pureté du gaz, essentielle pour les applications médicales.
Alarmes : alertes sonores, visuelles ou numériques en cas de basse pression ou de défaut du système.
Processus opérationnel

Installation et configuration : Les bouteilles sont connectées au collecteur via des pigtails, la batterie principale étant définie comme source active. Le système est pressurisé à la pression de sortie requise (par exemple, 4 bars pour l'oxygène).
Fonctionnement normal : Le gaz circule de la batterie primaire à travers le collecteur, les régulateurs et la tuyauterie de l'hôpital jusqu'aux points d'utilisation. Des capteurs de pression surveillent en permanence le niveau des bouteilles.
Détection de basse pression : lorsque la pression de la banque principale chute en dessous d'un seuil prédéfini (par exemple, 50 à 100 psi), les capteurs déclenchent le mécanisme de commutation.
Commutation automatique : la vanne de commutation bascule vers la banque de réserve, assurant ainsi un débit continu. Cette transition est transparente et ne perturbe pas les équipements en aval.
Activation des alarmes : Des alarmes sonores ou visuelles (par exemple, des buzzers, des voyants LED) alertent le personnel lorsqu'il doit remplacer les bouteilles épuisées. Des systèmes avancés envoient des notifications par SMS ou via les systèmes de gestion technique des bâtiments (GTB) de l'hôpital.
Remplacement et réinitialisation des cylindres : le personnel remplace les cylindres vides, réinitialise le système et désigne la nouvelle banque comme réserve. Le cycle se répète.
Surveillance de sécurité : les soupapes de décharge empêchent la surpression, les filtres maintiennent la pureté et les clapets anti-retour évitent le reflux.
Ce processus garantit que les gaz médicaux critiques restent disponibles 24 heures sur 7, XNUMX jours sur XNUMX, avec une intervention humaine minimale dans des systèmes entièrement automatiques.



Types de systèmes de commutation de gaz médicaux

Les systèmes de changement de gaz médicaux sont classés selon leur niveau d'automatisation, leur capacité et le type de gaz. Voici les principaux types : 1. Systèmes de changement manuels

Description : Systèmes de base nécessitant que les opérateurs surveillent les jauges et commutent manuellement les vannes lorsque la banque principale s'épuise.
Caractéristiques : Manomètres, vannes manuelles, faible coût.
Applications : Petites cliniques ou zones à faible demande comme les établissements de soins ambulatoires.
Avantages : Abordable, entretien simple.
Inconvénients : Travail intensif, risque d’erreur humaine ou de temps d’arrêt.
Systèmes de changement semi-automatiques
Description : Bascule automatiquement vers la banque de réserve mais nécessite une réinitialisation manuelle après le remplacement du cylindre.
Caractéristiques : Pressostats, alarmes, régulateurs doubles pour des transitions en douceur.
Applications : Hôpitaux de taille moyenne avec une demande modérée en gaz, tels que les services généraux.
Avantages : Réduction de la surveillance, réponse rapide.
Inconvénients : Nécessite encore une certaine intervention.
Systèmes de changement de format entièrement automatiques
Description : Entièrement automatisé, gestion de la commutation et de la réinitialisation sans intervention humaine.
Caractéristiques : Panneaux de contrôle numériques, surveillance à distance, alarmes intégrées.
Applications : Grands hôpitaux, unités de soins intensifs et blocs opératoires avec une forte demande en gaz.
Avantages : Fonctionnement continu, erreur minimale, idéal pour les soins intensifs.
Inconvénients : coût plus élevé, dépendant de la puissance.
Systèmes de commutation haute pureté
Description : Conçu pour les gaz ultra-haute pureté (UHP) comme l'oxygène médical, utilisant des composants en acier inoxydable électropoli.
Caractéristiques : Faible volume mort, filtres à particules, haute intégrité des fuites.
Applications : Environnements stériles tels que les salles d'opération ou les laboratoires pharmaceutiques.
Avantages : Empêche la contamination, répond aux normes de pureté strictes.
Inconvénients : Entretien coûteux et spécialisé.
Systèmes muraux ou sur pied
Montage mural : compact, peu encombrant pour les petites installations.
Au sol : pour les configurations de grande capacité avec de grandes banques de cylindres.
Les hôpitaux utilisent généralement des systèmes entièrement automatiques ou de haute pureté pour les gaz critiques comme l’oxygène, avec des systèmes manuels comme sauvegarde.



Applications des systèmes de changement de gaz médicaux

Les systèmes de changement de gaz médicaux font partie intégrante des soins de santé et prennent en charge une gamme de fonctions critiques :

Blocs opératoires : Fournit de l'oxygène et du protoxyde d'azote pour l'anesthésie et les interventions chirurgicales, où un flux ininterrompu est vital.
Unités de soins intensifs (USI) : fournissent de l’oxygène aux respirateurs et une assistance respiratoire, essentielle en cas d’urgence comme une insuffisance respiratoire.
Services aux patients : Fournir de l'air médical et de l'oxygène pour les soins de routine aux patients, tels que des nébuliseurs ou une oxygénothérapie.
Urgences : Assurer un accès rapide aux gaz lors de traumatismes ou d’événements cardiaques.
Laboratoires et pharmacies : Fourniture d'azote ou de CO2 pour les équipements d'analyse ou la production de médicaments, nécessitant une grande pureté.
Cliniques dentaires : Fournir du protoxyde d’azote pour la sédation lors d’interventions mineures.
Chambres hyperbares : Délivrent de l'oxygène à haute pression pour la cicatrisation des plaies ou la thérapie de décompression.
Ces applications mettent en évidence le rôle des systèmes dans le maintien de la sécurité des patients et de l’efficacité opérationnelle.



Avantages des systèmes de changement de gaz médicaux

Les systèmes de changement de gaz médicaux offrent de nombreux avantages :

Alimentation ininterrompue : la commutation automatique évite les interruptions, ce qui est essentiel pour les applications vitales.
Sécurité : Réduit la manutention manuelle, minimisant ainsi l’exposition aux gaz à haute pression.
Efficacité : automatise la gestion du gaz, réduit la main-d'œuvre et optimise l'utilisation des bouteilles.
Maintien de la pureté : les filtres et les conceptions UHP garantissent une distribution de gaz sans contamination.
Économies de coûts : minimise les temps d’arrêt et le gaspillage de gaz, réduisant ainsi les coûts opérationnels.
Conformité : répond à des normes strictes telles que NFPA 99, garantissant le respect de la réglementation.
Évolutivité : les systèmes peuvent être étendus pour s'adapter à la croissance des installations.
Ces avantages rendent les systèmes de transition indispensables dans le secteur de la santé.



Caractéristiques de sécurité des systèmes de commutation de gaz médicaux

La sécurité est la pierre angulaire des systèmes de commutation de gaz médicaux, compte tenu de la nature critique de leurs applications. Les principales caractéristiques de sécurité comprennent :

Commutation automatique : assure un approvisionnement continu, évitant ainsi les interruptions potentiellement mortelles.
Soupapes de décharge de pression : Évacuez l'excès de pression pour éviter la rupture du cylindre ou l'endommagement du système.
Clapets anti-retour : Empêchent le reflux, évitant ainsi la contamination ou le mélange de gaz.
Alarmes sonores/visuelles : alertez le personnel en cas de basse pression, d'événements de changement ou de défauts, grâce à des notifications numériques dans des systèmes avancés.
Systèmes de purge : rincez les conduites lors des changements de cylindres pour éliminer l'air ou l'humidité, préservant ainsi la pureté.
Filtres : Éliminez les impuretés, essentielles pour les gaz UHP comme l'oxygène.
Vannes d'isolement : permettent le remplacement sûr des cylindres sans arrêter le système.
Redondance : des banques ou collecteurs de secours garantissent un fonctionnement à sécurité intégrée.
Ces fonctionnalités sont conformes aux normes telles que NFPA 99 et ISO 7396, garantissant la sécurité des patients et du personnel.



Installation de systèmes de changement de gaz médicaux

Une installation correcte est essentielle pour la sécurité et les performances :

Sélection du site : Choisissez une pièce bien ventilée et sécurisée, loin des sources d’inflammation, conformément à la norme NFPA 55.
Montage : Collecteurs muraux ou au sol sécurisés, garantissant l'accessibilité.
Raccordement du cylindre : utilisez des queues de cochon avec clapets anti-retour ; étiquetez clairement les banques.
Tuyauterie : Raccordez-la aux canalisations de l'hôpital avec des régulateurs et des filtres, en utilisant de l'acier inoxydable pour la résistance à la corrosion.
Installation électrique : Câblez les alarmes et les commandes au BMS de l'hôpital pour la surveillance.
Tests : Effectuer des tests de pression et d'étanchéité, simuler des changements et vérifier les alarmes.
Formation : Sensibiliser le personnel aux procédures de fonctionnement et d’urgence.
L'installation professionnelle par des techniciens certifiés garantit le respect des normes comme HTM 02-01.



Maintenance des systèmes de changement de gaz médicaux

Un entretien régulier préserve la fiabilité du système :

Contrôles quotidiens : Surveiller les manomètres et les alarmes.
Inspections hebdomadaires : Vérifiez l'usure des queues de cochon, des vannes et des filtres.
Tests mensuels : vérifier la fonction de commutation et nettoyer les filtres.
Entretien annuel : étalonner les capteurs, tester la pression et remplacer les composants usés.
Gestion des cylindres : faites pivoter et remplacez les cylindres rapidement, en veillant à un étiquetage approprié.
Des journaux de maintenance sont requis pour se conformer aux normes NFPA 99 et ISO 7396.



Normes réglementaires pour les systèmes de commutation de gaz médicaux

Les systèmes doivent respecter des normes strictes :

NFPA 99 (États-Unis) : impose un changement automatique, des alarmes et des soupapes de décharge pour les systèmes de gaz médicaux.
HTM 02-01 (Royaume-Uni) : Spécifie les exigences de conception, d'installation et de maintenance.
ISO 7396 : Norme internationale relative aux canalisations de gaz médicaux, mettant l'accent sur les caractéristiques de sécurité.
CGA V-1 : Assure des connexions correctes des cylindres pour éviter les mauvaises connexions.
FDA : Réglemente la pureté du gaz à usage médical.
OSHA 1910.101 : Régit la manipulation sûre des gaz comprimés.
Les certifications UL ou CE valident la conformité.



Tendances émergentes dans les systèmes de commutation des gaz médicaux

L’industrie progresse :

Intégration IoT : surveillance à distance via des applications ou BMS pour des alertes en temps réel.
Conceptions de haute pureté : acier inoxydable électropoli pour environnements stériles.
Durabilité : Électronique basse consommation et matériaux recyclables.
Systèmes modulaires : conceptions évolutives pour l’expansion des hôpitaux.
Maintenance basée sur l'IA : analyse prédictive pour prévenir les pannes.
Ces tendances améliorent la fiabilité et l’efficacité dans les établissements de santé.



Conseils pratiques pour la sélection d'un système de commutation de gaz médicaux

Pour choisir le bon système :

Évaluer la demande en gaz : calculer les débits (par exemple, 200 L/min pour l'oxygène) et la capacité des bouteilles.
Niveau d'automatisation : entièrement automatique pour les zones critiques comme les unités de soins intensifs.
Matériau : Acier inoxydable pour gaz UHP.
Fournisseur : Sélectionnez des marques réputées comme Amico, Pattons Medical ou Air Liquide.
Budget : équilibrez le coût initial avec les économies à long terme issues de l’automatisation et de l’efficacité.
Consultez des ingénieurs biomédicaux pour des solutions sur mesure.



Études de cas

Grand hôpital (États-Unis) : un collecteur entièrement automatique avec surveillance IoT a assuré un approvisionnement ininterrompu en oxygène lors d'une poussée de COVID-19, réduisant les temps d'arrêt de 98 %.
Centre chirurgical (Royaume-Uni) : Collecteur haute pureté pour protoxyde d'azote conforme aux normes HTM 02-01, garantissant une distribution stérile.
Clinique rurale (Inde) : un système semi-automatique a fourni un approvisionnement en oxygène rentable, améliorant ainsi les résultats des patients.

meilleur régulateur de pression de gaz ultra haute pureté top 10 en Inde
Conclusion

Les systèmes de permutation des gaz médicaux sont essentiels pour garantir un approvisionnement continu et sûr en gaz vitaux dans les établissements de santé. De la commutation automatique et de la régulation de la pression aux fonctions de sécurité avancées telles que les alarmes et les systèmes de purge, ces collecteurs préviennent les perturbations et protègent les patients. La conformité aux normes telles que NFPA 99 et ISO 7396, ainsi qu'une installation et une maintenance appropriées, garantissent la fiabilité. Les nouvelles tendances, comme l'intégration de l'IoT et les conceptions durables, promettent une efficacité encore accrue. En choisissant un système adapté à la demande en gaz, aux besoins d'automatisation et au budget, les hôpitaux peuvent garantir la prise en charge des patients et la réussite opérationnelle. Investissez dans un système de permutation des gaz médicaux de haute qualité pour garantir à votre établissement un approvisionnement en gaz ininterrompu et conforme pour les soins intensifs.
