Introduction

Les régulateurs de pression de gaz sont des composants essentiels dans de nombreuses applications industrielles, commerciales et résidentielles où les combustibles gazeux ou les gaz de procédé doivent être distribués à une pression constante et sûre. Ces dispositifs fonctionnent en réduisant la pression d'entrée élevée d'une source de gaz, telle qu'une bouteille, une canalisation ou un réservoir de stockage, à une pression de sortie plus basse, adaptée aux équipements en aval comme les brûleurs, les appareils électroménagers ou les instruments d'analyse. Sans régulation adéquate, le gaz à haute pression pourrait endommager les équipements, présenter des risques pour la sécurité ou entraîner un dysfonctionnement.

Les principaux types de régulateurs de pression de gaz sont les modèles à un et deux étages. Un régulateur à un étage effectue la réduction de pression en une seule étape, passant directement de la pression d'entrée élevée à la pression de sortie souhaitée. En revanche, un régulateur à deux étages effectue la réduction en deux étapes séquentielles : la première étape abaisse la pression à un niveau intermédiaire, et la seconde l'abaisse davantage jusqu'à la pression de sortie finale. Cette différence fondamentale de conception entraîne des variations de performances, de fiabilité et d'adéquation à des applications spécifiques.

Comprendre les différences entre ces deux types de régulateurs est essentiel pour que les ingénieurs, les techniciens et les utilisateurs finaux puissent choisir le régulateur adapté à leurs besoins. Des facteurs tels que la stabilité de la pression, les caractéristiques de chute de pression, les variations de pression d'alimentation et les conditions environnementales jouent un rôle important dans ce choix. Cet article examine les aspects techniques des deux types de régulateurs, soulignant leurs principes de fonctionnement, leurs avantages, leurs inconvénients et leurs principales différences. À la fin de cet article, les lecteurs comprendront parfaitement quand et pourquoi l'un est préférable à l'autre.

Les régulateurs de pression de gaz fonctionnent selon les principes de la dynamique des fluides et de l'équilibre mécanique. Ils comprennent généralement des composants tels qu'une membrane, un ressort, un siège de soupape et un orifice. La membrane détecte la pression de sortie et ajuste la position de la soupape pour maintenir la pression de consigne. Dans les régulateurs à un étage, ce mécanisme est simple, mais il peut être sensible aux fluctuations de la pression d'entrée. Les régulateurs à deux étages atténuent ce problème en isolant le deuxième étage des variations d'entrée, offrant ainsi une sortie plus stable.

Le choix entre un régulateur mono-étagé et un régulateur bi-étagé se résume souvent aux exigences de précision et de régularité de l'application. Par exemple, dans les laboratoires où un contrôle précis de la pression est essentiel pour les expériences, ou dans les procédés industriels où le débit de gaz doit rester constant malgré les variations d'alimentation, l'option bi-étagée peut s'avérer indispensable. À l'inverse, pour les configurations plus simples avec des pressions d'entrée stables, un régulateur mono-étagé suffit, offrant économie et simplicité.

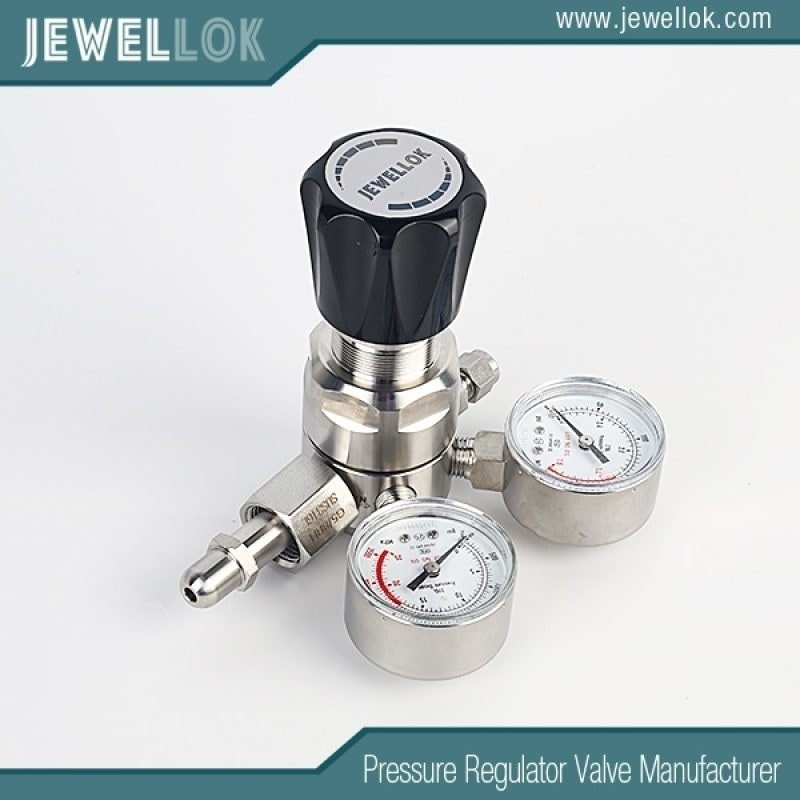

Régulateur réducteur de pression à deux étages à très haute pureté Régulateurs de qualité semi-conductrice
Principe de fonctionnement des régulateurs de pression de gaz à un étage

Un régulateur de pression de gaz à un étage est conçu pour réduire la pression du gaz en une seule opération. Il se compose d'un orifice d'entrée haute pression relié à la source de gaz, d'un orifice de sortie basse pression destiné à l'application et d'un mécanisme interne qui contrôle le débit.

Au cœur de son fonctionnement se trouve un ensemble membrane à ressort. Le gaz d'admission pénètre dans le corps du régulateur à haute pression et traverse l'orifice d'une vanne. La membrane, placée au-dessus de la vanne, est équilibrée par un ressort de consigne d'un côté et par la pression de sortie de l'autre. Lorsque la pression de sortie descend en dessous de la consigne (en raison d'une demande accrue en aval), le ressort pousse la membrane vers le bas, ouvrant la vanne pour permettre un débit de gaz plus important, ramenant ainsi la pression de sortie à la consigne. Inversement, si la pression de sortie dépasse la consigne (en raison d'une demande réduite), la membrane remonte, fermant la vanne et réduisant le débit jusqu'à ce que l'équilibre soit rétabli.

Cette boucle de rétroaction garantit que le régulateur maintient une pression de sortie relativement constante. Cependant, la conception mono-étagée présente des limites inhérentes. L'un des problèmes majeurs est la « statisme », qui désigne la diminution de la pression de sortie lorsque le débit augmente. Ce phénomène se produit lorsque le ressort doit se comprimer davantage pour ouvrir davantage la vanne, réduisant ainsi la force qui s'oppose à la pression de sortie. En termes techniques, le statisme peut être quantifié comme la variation en pourcentage de la pression de sortie entre un débit nul et un débit maximal. Pour un régulateur mono-étagée classique, le statisme peut varier de 5 % à 15 %, selon le modèle et la taille.

Un autre défi réside dans la sensibilité du régulateur aux variations de pression d'entrée. Si la pression d'alimentation diminue (par exemple, lorsqu'une bouteille de gaz se vide), le régulateur doit ouvrir davantage la vanne pour maintenir la pression de sortie, ce qui peut entraîner une instabilité ou des problèmes de blocage. Un blocage se produit lorsque la vanne se ferme complètement à débit nul et que la pression de sortie dépasse légèrement la valeur de consigne en raison de fuites mineures ou d'effets thermiques.

Les détendeurs mono-étagés sont généralement disponibles dans divers matériaux, tels que le laiton, l'acier inoxydable ou l'aluminium, pour s'adapter à différents gaz comme l'oxygène, l'acétylène, le propane ou le gaz naturel. Ils sont souvent dotés de dispositifs de sécurité tels que des soupapes de décharge pour évacuer la surpression et des manomètres pour surveiller les pressions d'entrée et de sortie.

Les avantages des détendeurs mono-étagés sont leur compacité, leur faible coût et leur facilité d'installation. Ils sont idéaux pour les applications où la pression d'entrée est stable et le débit ne varie pas de manière drastique. Par exemple, pour les chalumeaux de soudage ou les barbecues à gaz portables, où la bouteille de gaz fournit une pression d'alimentation constante jusqu'à sa quasi-épuisement, les modèles mono-étagés sont parfaitement adaptés.

Cependant, des inconvénients apparaissent dans les situations exigeantes. Les fluctuations de pression d'entrée peuvent entraîner des variations correspondantes de la pression de sortie, affectant potentiellement l'efficacité ou la sécurité du procédé. Dans les applications à haut débit, une chute excessive peut entraîner des conditions de sous-pression, alimentant les équipements en aval. La maintenance est également un facteur à prendre en compte ; les régulateurs mono-étagés peuvent nécessiter des réglages ou des remplacements plus fréquents dans des environnements variables.

À titre d'exemple, prenons le cas d'une usine de fabrication utilisant de l'air comprimé pour des outils pneumatiques. Si le compresseur d'air alterne entre démarrage et arrêt, provoquant des variations de pression d'admission, un régulateur mono-étagé installé sur l'outil risque de ne pas maintenir une pression constante, ce qui entraînerait des performances irrégulières. Les ingénieurs surdimensionnent souvent les régulateurs mono-étagés pour minimiser la chute de pression, mais cela peut augmenter les coûts et réduire la précision.



Principe de fonctionnement des régulateurs de pression de gaz à deux étages

Les régulateurs de pression de gaz à deux étages pallient les limitations des modèles à un seul étage en divisant le processus de réduction de pression en deux phases, ce qui améliore la stabilité et les performances.

Le premier étage fonctionne de manière similaire à un régulateur mono-étage, mais réduit la pression d'entrée élevée à une pression intermédiaire fixe, généralement d'environ 10 à 20 psi au-dessus de la consigne finale. Cette pression intermédiaire est ensuite transmise au deuxième étage, qui la réduit encore à la pression de sortie souhaitée. Les deux étages sont logés dans un seul corps ou parfois connectés en série, mais les conceptions intégrées sont plus courantes pour des raisons de compacité.

Au premier étage, une membrane plus petite et un ressort gèrent l'essentiel de la perte de charge. La pression intermédiaire étant fixe, elle assure une alimentation stable au deuxième étage. Ce dernier, doté de sa propre membrane et d'un ressort réglable, ajuste la pression à la valeur de consigne. Cette isolation signifie que les variations de pression d'entrée affectent principalement le premier étage, tandis que le deuxième étage subit des fluctuations minimales, ce qui assure une excellente stabilité de la pression de sortie.

La chute de pression des régulateurs à deux étages est considérablement réduite, souvent inférieure à 1 à 2 %, car le deuxième étage fonctionne avec une pression d'entrée constante. Ils sont donc adaptés aux applications nécessitant un contrôle précis sur une large plage de débits. De plus, les modèles à deux étages offrent une meilleure résistance aux effets de la pression d'alimentation (SPE), où les variations de pression de sortie dues aux variations d'entrée sont négligeables.

Les composants des régulateurs à deux étages comprennent des membranes doubles, des soupapes et des ressorts, souvent dotés d'orifices de ventilation pour plus de sécurité. Les matériaux sont choisis en fonction de la compatibilité avec les gaz, avec des options pour les gaz corrosifs comme l'ammoniac ou le chlore.

Les avantages sont nombreux : excellente stabilité de pression, chute de pression minimale et fiabilité dans des conditions d'admission variables. Ils sont privilégiés dans les laboratoires de chromatographie en phase gazeuse, où même de légères variations de pression peuvent fausser les résultats, ou dans les systèmes d'administration d'oxygène médical nécessitant un débit constant.

Les inconvénients incluent un coût plus élevé, une complexité accrue et une taille plus importante par rapport aux modèles mono-étage. La maintenance peut nécessiter l'entretien des deux étages, et une mauvaise configuration peut entraîner des problèmes tels que des fluctuations de pression.

Par exemple, dans un système de distribution de gaz naturel, où la pression des canalisations peut fluctuer en raison des pics de demande, un régulateur à deux étages à l'entrée de service assure une pression constante aux appareils électroménagers, empêchant l'extinction de la veilleuse ou l'inefficacité du brûleur.



Principales différences entre les régulateurs à un étage et à deux étages

Lorsqu'on compare les régulateurs de pression de gaz à un étage et à deux étages , plusieurs paramètres techniques mettent en évidence leurs différences.

Conception et construction : Les régulateurs mono-étagés présentent une conception plus simple, avec un seul diaphragme et une seule vanne, ce qui les rend plus légers et plus compacts. Les modèles bi-étagés sont dotés de deux assemblages, ce qui accroît la complexité tout en améliorant les fonctionnalités. De ce fait, les régulateurs bi-étagés sont plus encombrants, souvent 20 à 50 % plus grands, ce qui peut constituer un problème dans les installations à espace restreint.

Stabilité de la pression et statisme : Comme mentionné précédemment, le statisme est un facteur de différenciation majeur. Les régulateurs mono-étagés présentent un statisme plus important, modélisé par ΔP_out = (Débit * Constante du régulateur), où la constante dépend de la raideur du ressort et de la taille de l'orifice. Dans les conceptions à deux étages, le statisme effectif est le produit des statismes des deux étages, nettement inférieur. Par exemple, si chaque étage présente un statisme de 5 %, le total peut être inférieur à 0.25 %.

Réponse aux variations d'admission : Les régulateurs mono-étagés présentent des variations de pression de sortie proportionnelles aux variations d'admission, quantifiées par SPE = ΔP_out / ΔP_in. Les valeurs peuvent être de 0.1 à 0.5 psi pour 100 psi de variation d'admission. Les régulateurs bi-étagés ont un SPE proche de zéro, car le premier étage absorbe les variations.

Capacité et dimensionnement du débit : Les deux types sont dimensionnés selon des courbes de capacité, traçant la pression de sortie en fonction du débit. Les courbes monoétagées présentent des pentes plus raides, nécessitant des tailles plus grandes pour des débits élevés. Les courbes biétagées sont plus plates, permettant des tailles plus petites pour des performances équivalentes.

Coût et entretien : Les régulateurs mono-étage sont généralement 30 à 50 % moins chers grâce au nombre réduit de pièces. L’entretien est plus simple, se limitant souvent au remplacement de la membrane. Les modèles bi-étages sont plus chers, mais peuvent durer plus longtemps dans des conditions difficiles, l’entretien impliquant les deux étages.

Applications : Les compresseurs mono-étagés conviennent aux configurations stables et à faibles variations, comme les bouteilles de gaz fixes ou les utilisations de courte durée. Les compresseurs bi-étagés excellent dans les environnements dynamiques, comme le stockage de gaz en vrac avec des pressions décroissantes ou les procédés à exigences variables.

Considérations de sécurité : Les deux modèles comprennent des soupapes de décharge, mais la version à deux étages offre une meilleure protection contre la surpression grâce à une réduction progressive. Lors de la manipulation de gaz explosifs, la version à deux étages réduit le risque de retour de flamme ou d'inflammation en maintenant un contrôle précis.

Indicateurs de performance : Le rendement est supérieur en deux étapes pour économiser l'énergie dans les systèmes à gaz comprimé. Le bruit et les vibrations sont moindres en deux étapes grâce à un fonctionnement plus fluide.




Régulateur de réduction de pression à un étage à très haute pureté
Conclusion

En résumé, le choix entre un régulateur de pression de gaz mono-étagé et un régulateur bi-étagé dépend des exigences spécifiques de l'application. Les régulateurs mono-étagés offrent une solution simple et économique pour les situations où la pression d'entrée est stable et les variations de débit sont modérées. Leur simplicité les rend omniprésents dans les applications quotidiennes, comme les barbecues au propane ou les outils industriels de base. Cependant, pour les applications exigeant une haute précision, comme l'instrumentation scientifique, la distribution de gaz médicaux ou les procédés industriels à grande échelle, les régulateurs bi-étagés sont supérieurs grâce à leur stabilité accrue, leur faible statisme et leur résistance aux fluctuations d'entrée.

Lors du choix d'un régulateur, les ingénieurs doivent évaluer des facteurs tels que la plage de pression d'entrée, la stabilité de sortie requise, les débits et le budget. Une installation correcte, incluant des filtres pour prévenir les contaminants et des inspections régulières, garantit la longévité des deux types. Les progrès des matériaux et des capteurs intelligents atténuent certaines différences, avec l'émergence de conceptions hybrides, mais la distinction fondamentale réside toujours dans leurs approches de réduction de pression par étapes ou directes.

En fin de compte, la compréhension de ces différences permet d'optimiser la conception des systèmes, améliorant ainsi la sécurité, l'efficacité et les performances dans diverses applications de traitement du gaz. Que vous optiez pour le modèle économique à un étage ou le modèle robuste à deux étages, l'objectif est toujours une distribution de gaz fiable et adaptée à la tâche à accomplir.
