Quelle est la différence entre un système de gaz intégré (IGS) et un système de gaz intégré modulaire (TMS) ?

Quelle est la différence entre un système de gaz intégré (IGS) et un système de gaz intégré modulaire (TMS) ?

Dans l'industrie des semi-conducteurs, en constante évolution, le contrôle et la distribution précis des gaz de haute pureté sont essentiels aux procédés de fabrication tels que la gravure, le dépôt et le nettoyage. Les systèmes de distribution de gaz garantissent un approvisionnement sûr, efficace et sans contamination des gaz spéciaux comme l'azote, l'argon, l'hydrogène et divers gaz réactifs. Parmi ces systèmes, les systèmes intégrés de distribution de gaz (IGS) et les systèmes intégrés de distribution de gaz modulaires (TMS) constituent des technologies clés qui ont transformé la gestion des gaz dans les installations de fabrication.

Les systèmes IGS désignent des plateformes intégrées combinant vannes, raccords, régulateurs et autres composants au sein d'un système unifié de contrôle des gaz. Ces systèmes ont été conçus pour répondre aux besoins de pureté, de fiabilité et de compacité accrues dans la production de semi-conducteurs. En revanche, le TMS, souvent associé à des conceptions modulaires avancées comme le système modulaire Talon, s'appuie sur les principes IGS en privilégiant la modularité, la configurabilité et l'évolutivité. Bien que tous deux visent à optimiser l'alimentation en gaz, leurs différences résident dans leur philosophie de conception, leur facilité d'installation, leurs exigences de maintenance et leurs performances globales.

Cet article explore les fondamentaux des systèmes IGS et TMS, en soulignant leurs fonctionnalités, leurs applications et leurs principales différences. En comprenant ces différences, les ingénieurs et les responsables d'installations peuvent prendre des décisions éclairées pour améliorer la productivité, réduire les temps d'arrêt et diminuer les coûts d'exploitation dans les environnements de fabrication de haute technologie. Nous examinerons les aspects techniques, les avantages et les inconvénients potentiels, en fournissant une comparaison complète pour guider la mise en œuvre pratique.

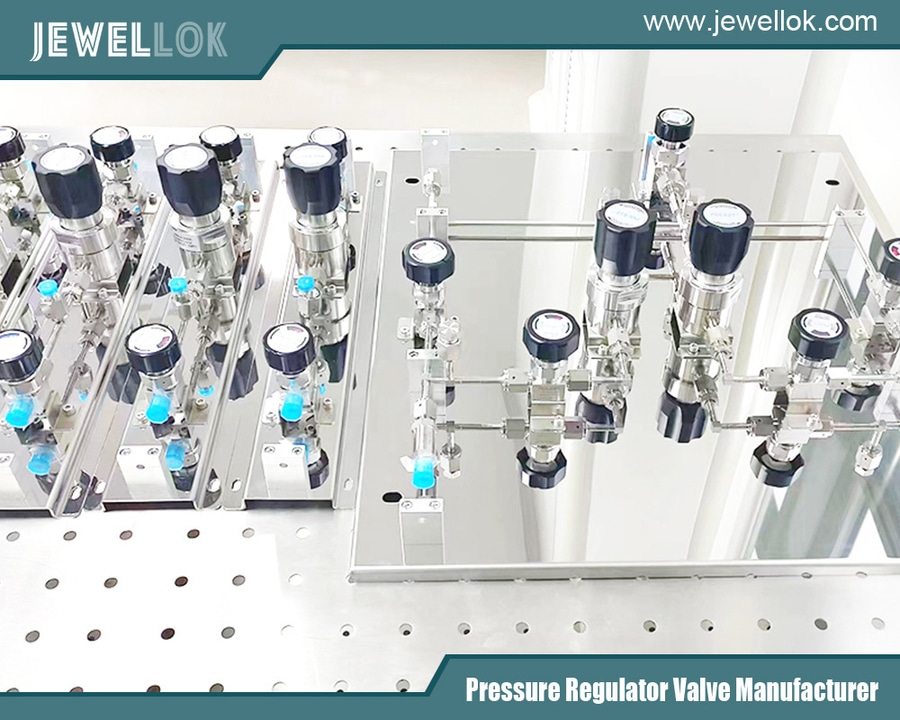

Collecteurs de commutation semi-automatiques en acier inoxydable de haute pureté
Présentation des systèmes de gaz intégrés (IGS)

Les systèmes de gaz intégrés (IGS) sont des solutions techniques conçues pour optimiser la gestion des gaz en milieu industriel, notamment dans la fabrication de semi-conducteurs. Ces systèmes intègrent plusieurs composants, tels que des vannes manuelles et pneumatiques, des régulateurs de pression, des filtres, des contrôleurs de débit et des transducteurs, en une seule unité cohérente. L'objectif principal est de minimiser les fuites, de garantir la pureté du gaz et de maintenir des débits constants dans des conditions de procédé variables.



Principales caractéristiques de l'IGS

Les IGS présentent généralement une architecture de montage en surface conforme aux normes telles que celles de Semiconductor Equipment and Materials International (SEMI). Cette conception permet de monter les composants directement sur un substrat de base, réduisant ainsi le nombre de connexions et les points de défaillance potentiels. Par exemple, les systèmes utilisent souvent des joints métal sur métal, tels que des joints en W ou en C, pour garantir l'étanchéité et prévenir la contamination par les gaz ou les particules atmosphériques.

Les spécifications techniques varient selon le fabricant, mais les attributs communs incluent :
– Pressions de service jusqu’à 1 MPa (environ 145 psi).
– Plages de température de -10°C à 80°C, adaptées à la manipulation de gaz de matériaux spéciaux.
– Dimensions compactes, avec des séries comme 1.125 W ou 1.5 W offrant des empreintes aussi petites que 1.125 pouces pour les chemins d'écoulement standard.
– Des matériaux comme l’acier inoxydable (SUS316L) pour une résistance à la corrosion et une pureté ultra élevée.

Les concepts fondamentaux de l'IGS mettent l'accent sur l'amélioration des performances grâce aux avancées technologiques, la compacité pour s'adapter aux salles blanches aux espaces restreints et la fiabilité grâce à des mécanismes d'étanchéité robustes. Par exemple, certains IGS intègrent des orifices de fuite et des pièces amovibles qui facilitent les inspections rapides sans perturber l'ensemble du système.



Applications dans l'industrie des semi-conducteurs

Dans la fabrication de semi-conducteurs, les IGS sont indispensables aux procédés nécessitant des mélanges gazeux précis. Ils sont utilisés pour le dépôt chimique en phase vapeur (CVD), la gravure plasma et l'implantation ionique, où même des impuretés mineures peuvent entraîner des défauts dans les micropuces. Au-delà des semi-conducteurs, les IGS trouvent des applications dans les industries pharmaceutique, aérospatiale et chimique, où des environnements gazeux contrôlés sont essentiels.



Avantages de l'IGS

Par rapport aux systèmes plus anciens et non intégrés, les IGS offrent plusieurs avantages :
– Amélioration du temps de disponibilité en réduisant les temps de maintenance grâce à des diagnostics intégrés et à moins de soudures ou de joints.
– Sécurité renforcée grâce à des fonctions intégrées de décharge de pression et de surveillance.
– Économies de coûts grâce à la standardisation, qui permet une mise à l’échelle et un remplacement plus faciles des pièces.
– Meilleure efficacité du gaz grâce à des trajets d’écoulement plus courts qui minimisent les volumes morts et les temps de purge.

Cependant, les IGS traditionnels peuvent parfois être rigides dans leur configuration, nécessitant une ingénierie personnalisée pour des configurations spécifiques, ce qui peut augmenter les délais et les coûts initiaux.



Présentation des systèmes de gaz intégrés modulaires (TMS)

Les systèmes intégrés de gaz modulaires (TMS) représentent une évolution des systèmes intégrés de gaz (IGS), privilégiant la modularité pour pallier les limitations des conceptions intégrées plus rigides. Les TMS, illustrés par des systèmes tels que le système modulaire Talon, permettent des configurations personnalisables : il est possible d’ajouter, de retirer ou de réorganiser des modules individuels sans avoir à repenser l’ensemble du système. Cette modularité est rendue possible grâce à des interfaces standardisées et des composants interchangeables, ce qui rend les TMS hautement adaptables à l’évolution des exigences des procédés.



Principales caractéristiques du TMS

TMS s'appuie sur les principes d'IGS, mais intègre une architecture modulaire avancée. Ses principaux éléments sont les suivants :
– Types de joints configurables, prenant en charge les connexions Face Seal, C-Seal et W-Seal dans différentes tailles (par exemple, débit standard de 1.125 pouce à débit élevé de 1.50 pouce).
– Intégration multiple où les joints sont intégrés aux composants, réduisant ainsi le nombre de boulons et de joints nécessaires.
– Collecteur à deux niveaux pour mélange et distribution de gaz complexes.
– Options de chauffage intégrées pour maintenir la température du gaz et éviter la condensation.
– Pas de bâton de gaz de 1.4 pouce pour les systèmes compacts de 1.125 pouce et de 1.7 pouce pour les variantes à haut débit plus grandes de 1.500 pouce.

Les spécifications techniques incluent souvent :
– Chemins mouillés de 0.18 pouce pour un débit standard et de 0.30 pouce pour un débit élevé, en utilisant des tubes de 0.250 pouce ou 0.375 pouce de diamètre extérieur.
– Compatibilité avec toutes les principales normes de l’industrie, garantissant l’interopérabilité avec les équipements existants.
– Accessibilité des composants par le haut, simplifiant l’assemblage et les tests d’étanchéité.

La philosophie de conception du TMS privilégie la reconfigurabilité sur site, permettant aux ingénieurs d'ajouter des conduites de gaz ou de modifier les flux sur site. Ceci est particulièrement utile dans les environnements dynamiques où les lignes de production évoluent fréquemment.



Applications dans l'industrie des semi-conducteurs

Le TMS est largement adopté dans les usines de semi-conducteurs pour sa flexibilité dans la gestion de diverses recettes de gaz. Il prend en charge les nœuds avancés de la fabrication de puces, où le prototypage rapide et les ajustements de processus sont courants. De plus, le TMS est utilisé dans la production de dispositifs médicaux, la production d'électricité et l'aérospatiale, où les mises à niveau modulaires permettent de prolonger la durée de vie des systèmes sans investissements majeurs.



Avantages du TMS

Le TMS offre des avantages améliorés par rapport à l'IGS standard :
– Gain d’espace significatif avec un encombrement plus petit et plus léger, idéal pour les salles blanches encombrées.
– Installation et reconfiguration plus rapides, réduisant le temps d’assemblage en intégrant des collecteurs et en minimisant les connexions.
– Fiabilité accrue grâce à des temps de service réduits et à la possibilité d’effectuer la maintenance sans arrêter l’ensemble du système.
– Des économies de coûts grâce à la disponibilité des stocks et des délais de livraison plus courts, car les composants modulaires peuvent être stockés et échangés facilement.

L’un des avantages notables est l’efficacité de la purge améliorée grâce à des trajets de gaz plus courts, ce qui peut réduire les temps de cycle du processus et la consommation de gaz.



Principales différences entre IGS et TMS

Bien que l'IGS et le TMS partagent l'objectif commun d'une distribution efficace du gaz, leurs différences résident dans leur approche de conception, leurs fonctionnalités et leur impact opérationnel. Nous présentons ci-dessous leurs principales distinctions.

Design et architecture

L'IGS présente généralement une intégration plus fixe, où les composants sont assemblés dans un panneau unifié selon des configurations prédéfinies. Cela offre une robustesse accrue, mais limite la flexibilité. En revanche, le TMS utilise une structure modulaire, permettant d'empiler ou de disposer les composants selon des séquences personnalisées. Par exemple, les systèmes TMS intègrent le joint du collecteur directement dans le joint du composant, éliminant ainsi le matériel supplémentaire et simplifiant la structure. Cela réduit les points de fuite potentiels, réduisant souvent de moitié le nombre de joints et de boulons par rapport aux systèmes IGS traditionnels.

Installation et configuration

L'installation d'un IGS implique souvent des soudures ou des raccords sur mesure, ce qui peut être long et nécessiter des outils spécialisés. Le TMS, quant à lui, offre une modularité prête à l'emploi avec des interfaces standardisées telles que les joints en C et en W. Cela permet un assemblage rapide par le haut, accélérant ainsi les contrôles d'étanchéité et la configuration initiale. En pratique, le TMS peut réduire le temps d'installation de 30 à 50 % par rapport à l'IGS, ce qui le rend idéal pour les installations où les changements de conduites sont fréquents.

Maintenance et disponibilité

La maintenance des IGS peut nécessiter le démontage de certaines parties du système, ce qui peut entraîner des temps d'arrêt plus longs. Le TMS excelle dans ce domaine grâce à ses modules détachables et à ses conceptions reconfigurables sur site, permettant de remplacer des composants individuels sans affecter les autres. Cette modularité améliore la disponibilité, un indicateur essentiel dans le secteur des semi-conducteurs, où même de brèves interruptions peuvent coûter des milliers de dollars par minute. De plus, le TMS intègre souvent des diagnostics intégrés pour une maintenance proactive, une fonctionnalité moins courante dans les IGS de base.

Performances et efficacité

Les deux systèmes assurent une distribution de gaz de haute pureté, mais le TMS offre une efficacité supérieure grâce à des trajets d'écoulement plus courts et une purge optimisée. Par exemple, les configurations TMS à haut débit traitent des volumes plus importants avec des pertes de charge minimales, prenant en charge des procédés avancés. L'IGS, bien que fiable, peut avoir des trajets plus longs dans les configurations non modulaires, augmentant le gaspillage de gaz lors des changements. Quantitativement, le TMS permet de réaliser des économies d'espace allant jusqu'à 40 % et de réduire les temps de purge de 20 à 30 %, ce qui se traduit par une réduction des coûts d'exploitation.

Implications de coût

Les coûts initiaux d'un IGS peuvent être plus faibles pour des applications simples grâce à des conceptions standardisées. Cependant, le TMS offre une meilleure valeur à long terme grâce à son évolutivité et à des coûts de maintenance réduits. Sa modularité permet des mises à niveau progressives, évitant ainsi le remplacement complet du système. En production à grande échelle, les gains de productivité du TMS compensent souvent les investissements initiaux plus importants.

Évolutivité et adaptabilité

L'IGS est évolutif, mais nécessite souvent des modifications de conception pour les extensions. La modularité du TMS favorise intrinsèquement la croissance, avec la possibilité d'ajouter des collecteurs ou des éléments chauffants selon les besoins. Cette adaptabilité est cruciale dans des secteurs comme celui des semi-conducteurs, où les nœuds technologiques se réduisent et les besoins en gaz évoluent rapidement.



Avantages et Désavantages

Avantages de l'IGS
– Fiabilité éprouvée dans les applications standard.
– Complexité réduite pour les configurations de base.
– Rentable pour les processus statiques.

Inconvénients de l'IGS
– Flexibilité limitée pour les changements.
– Des temps d’arrêt pour maintenance potentiellement plus élevés.
– Empreintes plus grandes dans les conceptions non optimisées.

Avantages du TMS
– Haute configurabilité et évolutivité.
– Espace et temps d’installation réduits.
– Disponibilité et efficacité améliorées.

Inconvénients du TMS
– Coûts initiaux plus élevés en raison de fonctionnalités avancées.
– Nécessite une formation pour la manutention modulaire.
– Dépendance à des composants compatibles.



Études de cas et exemples pratiques

Imaginez une usine de semi-conducteurs passant de panneaux à gaz traditionnels à l'IGS. Initialement, l'adoption de l'IGS a permis de réduire les fuites de 50 % et d'améliorer les niveaux de pureté. Cependant, à mesure que la production s'est intensifiée, la conception fixe a entravé les ajustements rapides. Le passage au TMS a permis de reconfigurer les barres de gaz en quelques heures, augmentant ainsi le rendement de 15 %.

Dans un autre scénario, un fabricant aérospatial a utilisé le TMS pour son profil compact, permettant d'intégrer des mélanges de gaz complexes dans des espaces limités tout en maintenant la fiabilité dans des conditions extrêmes.




Fabricants de régulateurs de pression en Chine
Tendances

À mesure que les nœuds semi-conducteurs progresseront en dessous de 2 nm, la demande de contrôle ultra-précis des gaz augmentera. L'IGS et le TMS évolueront avec des capteurs intelligents pour une surveillance en temps réel et une maintenance prédictive pilotée par l'IA. Des systèmes hybrides alliant la stabilité de l'IGS à la modularité du TMS pourraient émerger, brouillant encore davantage les frontières tout en améliorant les performances globales. La durabilité favorisera également des conceptions minimisant le gaspillage de gaz et la consommation d'énergie.

En conclusion, si l'IGS offre une base solide pour la gestion intégrée des gaz, le TMS offre une modularité et une efficacité supérieures, ce qui le rend idéal pour les environnements dynamiques. Le choix entre ces deux solutions dépend des besoins spécifiques, mais le TMS s'impose de plus en plus comme une solution de prédilection pour pérenniser les opérations dans les industries de haute technologie.
