Régulateur de contre-pression vs Régulateur de réduction de pression

Régulateur de contre-pression vs Régulateur de réduction de pression

Dans le domaine des systèmes de contrôle des fluides, les régulateurs jouent un rôle essentiel dans le maintien de niveaux de pression optimaux, garantissant ainsi le bon fonctionnement, la sécurité et la longévité des équipements. Deux types de régulateurs couramment utilisés sont le régulateur de contre-pression (RCP) et le régulateur de réduction de pression (RRP). Bien que ces deux dispositifs soient conçus pour gérer la pression dans les canalisations, les réservoirs et les systèmes de traitement, leur fonctionnement et leurs finalités sont fondamentalement différents. Il est crucial pour les ingénieurs, les techniciens et les concepteurs de systèmes des secteurs pétrolier et gazier, chimique, pharmaceutique et du traitement de l'eau de comprendre ces différences.

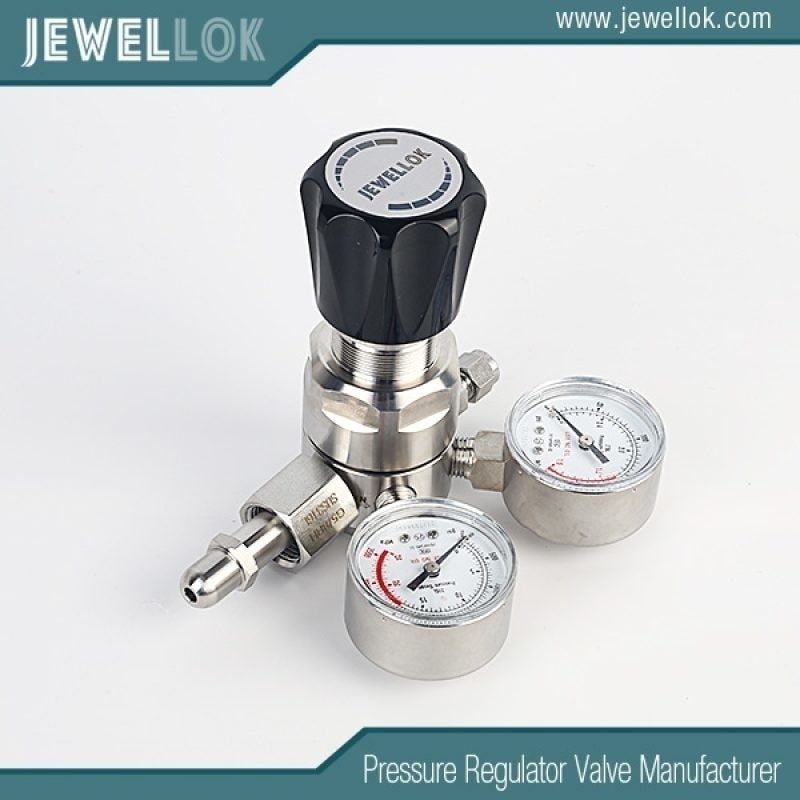

Un détendeur, souvent appelé simplement réducteur de pression, est principalement utilisé pour abaisser la pression d'une source haute pression à un niveau inférieur et plus gérable en aval. Cela garantit que les équipements et les procédés reçoivent un apport constant de fluide à la pression souhaitée, évitant ainsi les dommages dus à une surpression. À l'inverse, un détendeur de contre-pression maintient une pression constante en amont en contrôlant le débit vers l'aval, généralement en évacuant ou en libérant la surpression. Il agit comme une soupape de décharge dans de nombreux cas, protégeant les composants en amont des chutes ou des fluctuations de pression.

Cet article examine les aspects techniques des deux régulateurs, explorant leurs principes de fonctionnement, leur conception, leurs applications et leurs principales différences. En comparant ces appareils, nous souhaitons fournir un guide complet pour choisir le régulateur le plus adapté à vos besoins techniques spécifiques. L'analyse portera sur les mécanismes de fonctionnement, les caractéristiques de performance, les considérations d'installation et les implications concrètes, garantissant une compréhension approfondie, tant pour les débutants que pour les professionnels expérimentés.




Système de distribution de gaz spéciaux en vrac (BSGS)
Comprendre les régulateurs de pression

Les régulateurs de pression sont omniprésents dans les systèmes où les fluides haute pression doivent être abaissés pour une utilisation en toute sécurité. La fonction principale d'un régulateur de pression est d'ajuster automatiquement la pression de sortie à une valeur prédéfinie, quelles que soient les variations de pression ou de débit d'entrée. Ce réglage est assuré par une combinaison de composants mécaniques qui détectent et réagissent aux variations de pression.

Principe de fonctionnement

Au cœur d'un régulateur PRR se trouve une membrane, ou piston, qui agit comme un élément de détection. Le régulateur se compose d'un orifice d'entrée relié à la source haute pression, d'un orifice de sortie menant au côté basse pression, d'un siège de soupape, d'un clapet et d'un mécanisme à ressort. Lorsque la pression d'entrée dépasse la valeur de consigne, le fluide pousse la membrane, ce qui déplace le clapet pour restreindre le débit et réduire ainsi la pression de sortie. Un ressort de référence exerce une force opposée sur la membrane, permettant ainsi à l'utilisateur d'ajuster la pression de sortie souhaitée.

Dans les conceptions plus avancées, comme les PRR pilotés, une vanne pilote plus petite commande la vanne principale. Cette configuration améliore la précision, notamment dans les applications à haut débit, en utilisant la pression propre du système pour actionner la vanne principale. Par exemple, dans un PRR à deux étages, le premier étage réduit la pression à un niveau intermédiaire, tandis que le second l'ajuste précisément à la pression de sortie finale, minimisant ainsi la chute de pression (baisse de la pression de sortie lorsque le débit augmente).

Types de régulateurs de pression

Les PRR sont disponibles dans différentes configurations pour s'adapter à différents supports et conditions :

– **Régulateurs de pression à action directe** : simples et compacts, ils sont idéaux pour les applications à faible débit, comme l'alimentation en gaz de laboratoire. Ils fonctionnent uniquement avec le ressort et la membrane, sans pilote externe.

– **PRR pilotés** : Adaptés aux systèmes de grande capacité, tels que la distribution de gaz industriels, où ils offrent une meilleure précision sur une large plage de débits.

– **PRR à dôme** : utilisez un dôme à gaz au lieu d'un ressort pour le réglage du point de consigne, offrant des capacités de contrôle à distance dans les environnements dangereux.

Les matériaux de construction varient en fonction du fluide : acier inoxydable pour les gaz corrosifs, laiton pour les applications non corrosives et élastomères comme le Viton pour l'étanchéité.

Applications

Les PRR sont essentiels dans de nombreux secteurs. Dans les réseaux de gaz résidentiels et commerciaux, ils réduisent la pression des canalisations de 60-100 psi à 0.5-5 psi pour les appareils électroménagers. Dans les usines chimiques, ils contrôlent la pression des réactifs afin de prévenir les explosions. Les réseaux de distribution d'eau utilisent des PRR pour maintenir une pression constante dans les conduites principales, réduisant ainsi les fuites et les ruptures de canalisations. Dans les systèmes pneumatiques, ils garantissent le fonctionnement optimal des outils, améliorant ainsi leur efficacité.

Considérations relatives aux performances

Les indicateurs clés des régulateurs PRR comprennent la pression de blocage (augmentation de pression après l'arrêt du débit), la chute de pression et le rapport de variation de débit (plage de débits sur laquelle la précision est maintenue). Un dimensionnement approprié est essentiel ; les régulateurs sous-dimensionnés entraînent une chute de pression excessive, tandis que les régulateurs surdimensionnés entraînent une instabilité. La maintenance comprend des vérifications de l'usure de la membrane, de l'érosion du siège et de la fatigue du ressort, généralement selon un calendrier précis.



Comprendre les régulateurs de contre-pression

Les régulateurs de contre-pression , parfois appelés régulateurs de maintien de pression ou régulateurs de décharge, fonctionnent selon le principe inverse des régulateurs de pression de service (PRR). Au lieu de réduire la pression en aval, ils maintiennent une pression minimale en amont en contrôlant le débit de sortie. Ceci les rend indispensables dans les systèmes où la stabilité de la pression en amont est primordiale.

Principe de fonctionnement

Un BPR comporte généralement une entrée côté amont, une sortie vers un évent ou un système basse pression, une membrane de détection, un clapet et un ressort réglable. La membrane détecte la pression amont. Lorsque cette pression dépasse la valeur de consigne, la membrane comprime le ressort, ouvrant la vanne pour permettre à l'excès de fluide de s'échapper en aval, libérant ainsi la pression amont. Si la pression amont descend en dessous de la valeur de consigne, la vanne se ferme pour rétablir la pression.

Contrairement aux PRR, qui régulent le débit d'entrée, les BPR régulent le débit de sortie. Dans les versions pilotées, un pilote détecte la pression en amont et module la vanne principale pour un contrôle précis en conditions fluctuantes. Les BPR autonomes utilisent le fluide de procédé pour l'actionnement, tandis que les BPR à pilotage externe utilisent une source de fluide séparée pour une sensibilité accrue.

Types de régulateurs de contre-pression

Les BPR sont classés en fonction de leur conception et de leur application :

– BPR à ressort : Modèles de base pour usage général, réglables via une vis de tension du ressort.

– BPR pilotés : pour les applications de haute précision, comme dans les systèmes de chromatographie, où de minuscules variations de pression peuvent affecter les résultats.

– BPR à dôme : permettent des changements de point de consigne à distance, utiles dans les processus automatisés.

Les matériaux de construction comprennent des alliages pour un service à haute température et des polymères pour les environnements corrosifs à basse pression.

Applications

Les BPR sont essentiels dans les scénarios nécessitant un maintien de la pression en amont. Dans les systèmes de pompage, ils préviennent la cavitation en assurant une pression d'aspiration suffisante. Dans les procédés de séparation, comme les colonnes de distillation, les BPR maintiennent la pression de la colonne pour une efficacité de séparation optimale. Les applications de décharge dans les réservoirs protègent contre la surpression en évacuant les gaz. Dans les systèmes hydrauliques, ils maintiennent la contre-pression pour améliorer la réponse des vannes de régulation. L'industrie pharmaceutique utilise les BPR pour contrôler la pression des réacteurs, garantissant ainsi des taux de réaction constants.

Considérations relatives aux performances

Les paramètres importants comprennent la capacité de décharge (débit à pleine ouverture), la pression de refermeture (pression à laquelle la vanne se ferme après la décharge) et l'étanchéité (capacité à assurer une fermeture complète). Le dimensionnement implique le calcul du débit de décharge maximal en fonction des perturbations du système. La maintenance se concentre sur l'intégrité du siège de vanne et la flexibilité de la membrane, avec des tests périodiques pour détecter les dérives de la consigne.



Principales différences entre les régulateurs de contre-pression et les réducteurs de pression

Bien que les deux régulateurs gèrent la pression, leurs orientations opérationnelles et leurs impacts sur la dynamique du système diffèrent considérablement.

Orientation fonctionnelle

La principale distinction réside dans l'emplacement du régulateur de pression. Les PRR régulent la pression en aval en modulant le débit d'entrée, ce qui les rend « à action directe ». Les BPR régulent la pression en amont en modulant le débit de sortie, agissant comme des dispositifs « à action inverse ». Cela signifie qu'un PRR est installé en amont du point d'utilisation, tandis qu'un BPR est placé en aval ou aux points de décharge.

Conception et composants

Les PRR sont souvent dotés d'orifices plus grands pour les débits élevés, l'accent étant mis sur la réduction de la chute de pression. Les BPR privilégient une réponse rapide aux pics de pression, avec des conceptions intégrant des voies de décharge plus larges. Les éléments de détection des PRR sont exposés à la pression de sortie, tandis que ceux des BPR détectent la pression d'entrée (en amont). Les systèmes pilotes des PRR amplifient la force de fermeture, tandis que ceux des BPR facilitent l'ouverture.

Caractéristiques d'écoulement

Dans les PRR, le débit augmente avec la demande, le régulateur s'ouvrant davantage. Dans les BPR, le débit n'intervient que lors des épisodes de délestage, restant fermé le reste du temps. Ce fonctionnement intermittent des BPR contraste avec la modulation continue des PRR.

Applications et intégration de systèmes

Les PRR sont adaptés au contrôle de l'alimentation, comme les processus d'alimentation à partir de sources haute pression. Les BPR excellent dans les rôles de protection et de maintien, comme dans les boucles de dérivation ou les systèmes de ventilation. Dans une configuration combinée, un PRR peut réduire la pression d'alimentation, tandis qu'un BPR maintient la contre-pression dans une ligne de recirculation.

Avantages et Désavantages

Les PRR offrent une pression de sortie stable, une efficacité énergétique (en réduisant les surpressions inutiles) et une intégration aisée aux réseaux de distribution. Cependant, ils peuvent être sujets au bruit et aux vibrations, et nécessitent des filtres pour éviter le colmatage. Les BPR offrent une excellente protection en amont, une réponse rapide aux surtensions et une grande polyvalence pour les applications de décharge. Leurs inconvénients incluent une perte potentielle de fluide pendant la décharge et des besoins de maintenance plus importants dus à l'érosion.

En termes de coût, les PRR sont généralement moins chers pour les applications standard, tandis que les BPR spécialisés pour la surpression peuvent être plus onéreux. En termes d'économie d'énergie, les PRR réduisent la pression, tandis que les BPR peuvent gaspiller de l'énergie par ventilation.



Analyse comparative à travers des exemples

Prenons l'exemple d'un système de distribution de gaz naturel : un PRR au poste d'entrée de la ville réduit la pression de la ligne de transport de 500 psi à 50 psi pour les conduites principales locales. En aval, un BPR installé sur une ligne de dérivation maintient une pression minimale en cas de faible demande, évitant ainsi les problèmes de remplissage de la ligne.

Dans un réacteur chimique : un PRR fournit la matière première à pression contrôlée, garantissant un apport constant. Un BPR sur la ligne d'effluent maintient la pression du réacteur, optimisant ainsi le rendement.

Dans les presses hydrauliques : les PRR régulent l'entrée des actionneurs, tandis que les BPR dans les lignes de retour fournissent une contre-pression pour un fonctionnement en douceur.

Ces exemples montrent comment les PRR se concentrent sur la livraison et les BPR sur la maintenance et la protection.



Critères de Sélection

Le choix entre un PRR et un BPR dépend des exigences du système :

– Point de contrôle de pression : en aval pour le PRR, en amont pour le BPR.

– Régime d’écoulement : Continu pour PRR, intermittent pour BPR.

– Propriétés du support : la viscosité, la corrosivité et la température influencent le choix du matériau.

– Conformité réglementaire : les normes de sécurité telles que l’ASME pour les récipients sous pression peuvent imposer des types spécifiques.

– Coût et maintenance : équilibrez l’investissement initial avec la fiabilité à long terme.

Les ingénieurs doivent effectuer des calculs de perte de charge, des simulations de débit et des évaluations des risques pour garantir un choix optimal.




Fabricant de systèmes de contrôle des fluides en Chine
Conclusion

Les régulateurs de contre-pression et les réducteurs de pression sont des outils indispensables à la gestion des systèmes fluides, chacun excellant dans son domaine. Les PRR assurent une distribution sûre et efficace des fluides à pression réduite, tandis que les BPR préservent l'intégrité en amont en réduisant les excès. Leurs différences de principe, de conception et d'application soulignent l'importance d'une sélection précise pour éviter les inefficacités ou les pannes.

À mesure que les industries évoluent avec l'automatisation et les exigences de durabilité, les systèmes hybrides intégrant les deux régulateurs se généraliseront. Comprendre ces dispositifs améliore non seulement les performances du système, mais contribue également à des opérations plus sûres et plus fiables. Pour les ingénieurs, maîtriser les nuances entre les BPR et les PRR est essentiel pour trouver des solutions innovantes en matière de contrôle de pression.
