1. Introduction
Un système centralisé d'alimentation en gaz est un élément essentiel des laboratoires modernes, des instituts de recherche, des universités, des installations pharmaceutiques, des centres d'essais chimiques et des environnements de recherche industrielle. Il assure un approvisionnement fiable et contrôlé en gaz, depuis des zones de stockage centralisées, vers de multiples postes de travail, instruments d'analyse, équipements de test et processus expérimentaux.

Comparé à des bouteilles de gaz individuelles installées à chaque poste de travail, un système de distribution de gaz centralisé permet d'optimiser l'espace du laboratoire, de simplifier la gestion des bouteilles, de réduire leur manipulation dans les zones de travail et d'assurer une distribution de gaz plus constante. Correctement conçu et installé, il contribue également à la mise en place de procédures de sécurité gaz efficaces et au maintien de conditions de fonctionnement stables pour les instruments d'analyse sensibles.

Cependant, les gaz de laboratoire présentent des propriétés physiques, des exigences de pureté, des caractéristiques de pression et des risques potentiels différents. L'azote, l'oxygène, l'argon, l'hélium, l'hydrogène, le dioxyde de carbone et les gaz spéciaux ne peuvent pas toujours être acheminés par les mêmes canalisations ni selon les mêmes configurations de sécurité. Les matériaux des canalisations, les régulateurs de pression, les vannes, les raccords, la ventilation et les équipements de surveillance doivent donc être choisis en fonction du gaz utilisé.

Ce guide explique les principales considérations relatives à la conception d'un système central d'alimentation en gaz pour laboratoire , au choix des matériaux des canalisations, au contrôle de la pression, à l'installation, à la mise en service et à la maintenance à long terme.


module de distribution de produits chimiques (CDM) et système de distribution de produits chimiques (CDS)
2. Comprendre la structure d'un système central d'alimentation en gaz d'un laboratoire
Un système central d'alimentation en gaz d'un laboratoire se compose généralement d'une zone de stockage de gaz, d'un ensemble de régulation de pression primaire, d'un réseau de canalisations de distribution, d'un équipement de contrôle de pression secondaire, de sorties terminales et de dispositifs de sécurité associés.

La source de gaz peut comprendre des bouteilles haute pression, des faisceaux de bouteilles, des réservoirs de gaz liquéfié ou tout autre équipement d'alimentation homologué, selon la consommation de gaz et les besoins de l'installation. Le gaz est transféré de la source vers le réseau de distribution via un système de régulation de pression adapté.

Un système typique comprend les composants suivants :

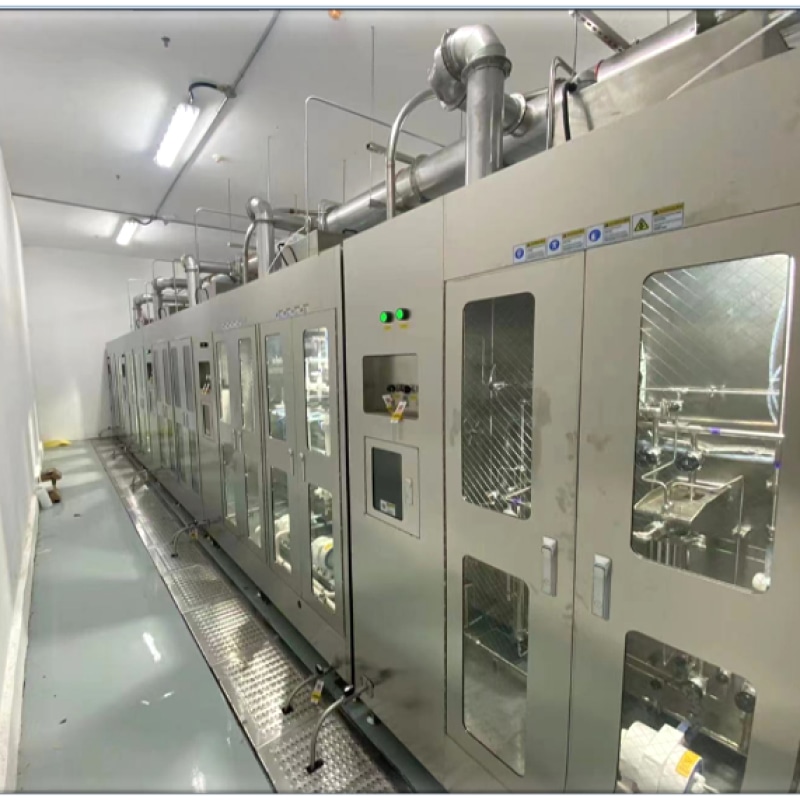

Zone centrale de stockage de gaz : abrite les bouteilles de gaz ou autres sources de gaz autorisées. Cette zone doit être correctement ventilée, équipée d’un contrôle d’accès, d’un système de retenue des bouteilles et d’une séparation des gaz conformément aux normes de compatibilité et aux exigences de sécurité applicables.

Panneau d'alimentation en gaz primaire : contrôle le débit de gaz à la sortie de la source. Il peut comprendre des régulateurs de pression, des vannes d'isolement, des manomètres, des filtres, des clapets anti-retour et, le cas échéant, un système de commutation de source.

Canalisations de distribution de gaz : Elles transportent les gaz depuis la zone d’approvisionnement centrale jusqu’aux laboratoires et aux postes de travail individuels. Le tracé des canalisations doit minimiser les pertes de charge inutiles, éviter les incompatibilités entre les services et permettre l’inspection et la maintenance.

Régulateurs de pression secondaires : Réduisent ou stabilisent la pression à proximité du point d’utilisation lorsque l’application nécessite une pression de distribution plus faible ou plus précise.

Sorties de gaz terminales : Prévoir des raccordements contrôlés pour les instruments de laboratoire, les équipements d’analyse et les appareils expérimentaux. La configuration des sorties doit empêcher tout raccordement accidentel à des réseaux de gaz incompatibles.

Équipements de sécurité et de surveillance : peuvent inclure des capteurs de pression, des détecteurs de gaz, des alarmes, des vannes d’arrêt automatiques et des dispositifs d’isolation d’urgence, selon les risques et les exigences opérationnelles.

La configuration finale du système doit être basée sur une évaluation documentée des types de gaz, de la pureté requise, de la consommation, de la pression de fonctionnement, de la demande simultanée et des exigences de sécurité du laboratoire.

3. Conception du pipeline : demande en gaz et capacité du système
Des calculs précis de la demande en gaz sont essentiels à la fiabilité du système d'alimentation en gaz d'un laboratoire central. Un réseau sous-dimensionné peut engendrer des chutes de pression excessives et une instabilité des instruments, tandis qu'un réseau inutilement surdimensionné peut augmenter les coûts du projet et compliquer certaines applications à faible débit.

Le processus de conception devrait commencer par un inventaire complet des équipements consommateurs de gaz.

Pour chaque instrument ou poste de travail, les ingénieurs doivent identifier :

Type de gaz et degré de pureté requis.
Consommation de gaz normale et maximale.
Pression d'entrée requise et variation de pression acceptable.
Horaires d'ouverture et habitudes d'utilisation prévues.
Nombre de prises pouvant fonctionner simultanément.
Besoins d'expansion futurs.
La charge totale connectée ne représente pas nécessairement la demande de pointe réelle. Les ingénieurs doivent établir un facteur de diversité réaliste en fonction des horaires d'exploitation et des conditions de procédé, plutôt que de supposer que chaque point de distribution fonctionnera en continu à débit maximal.

Le dimensionnement des canalisations doit tenir compte des propriétés du gaz, de la pression de service, de la température, de la longueur des tuyaux, des raccords, des vannes, des régulateurs et des débits prévus. Les calculs de pertes de charge doivent prendre en compte à la fois les sections droites et la résistance locale due aux coudes, aux tés, aux filtres et aux autres composants.

Pour les gaz analytiques de haute pureté, la stabilité de la pression requise par les instruments peut être aussi importante que le débit global. La chromatographie en phase gazeuse, la spectrométrie de masse, la spectroscopie et d'autres applications analytiques peuvent nécessiter des conditions de distribution rigoureusement contrôlées.

La conception doit également prendre en compte la pression de fonctionnement minimale à la sortie la plus éloignée et la variation de pression qui se produit lorsque plusieurs instruments fonctionnent simultanément.

Un ingénieur qualifié doit effectuer les calculs de dimensionnement définitifs en utilisant une méthode appropriée d'écoulement de gaz compressible et les normes d'ingénierie applicables. Les hypothèses simplifiées d'écoulement de liquide ne doivent pas être appliquées sans discernement aux canalisations de gaz comprimé.

4. Sélection des matériaux appropriés pour les canalisations
Le choix des matériaux des pipelines influe sur la pureté du gaz, la résistance à la corrosion, l'intégrité mécanique, l'étanchéité et les exigences de maintenance.

Les spécifications des matériaux varient selon les gaz et les applications de laboratoire. Le processus de sélection doit prendre en compte la compatibilité avec les gaz, la pression de service, la température, la sensibilité à l'humidité, les limites de contamination et le niveau de propreté requis.

4.1 Pipelines en acier inoxydable
L'acier inoxydable est largement utilisé dans les systèmes de distribution de gaz de laboratoire en raison de sa résistance mécanique, de sa résistance à la corrosion et de sa compatibilité avec de nombreux gaz de laboratoire.

Pour les applications exigeant une haute pureté, l'acier inoxydable 316L peut être choisi si ses propriétés matérielles et son état de surface répondent aux spécifications requises pour le service gaz. Les tubes électropolis ou les tubes en acier inoxydable spécialement nettoyés peuvent convenir aux applications nécessitant une réduction de la génération de particules et de la contamination de surface.

Toutefois, la qualité de l'acier inoxydable ne garantit pas à elle seule une pureté élevée du gaz. L'état de surface, les procédures de nettoyage, la qualité des soudures, le contrôle de l'humidité, la conception des raccords et les pratiques d'installation influent également sur les performances du système.

Le soudage orbital peut être utilisé pour les installations de tubes en acier inoxydable appropriées afin d'améliorer la régularité des soudures et de réduire les risques de contamination lorsqu'il est effectué par un personnel qualifié dans des conditions contrôlées.

4.2 Tubes en cuivre
Les tubes en cuivre peuvent convenir à certaines applications de gaz propres et non corrosifs lorsque le matériau, les raccords, la pression nominale et les exigences de propreté sont compatibles avec l'application.

Il ne faut pas le choisir automatiquement pour tous les gaz de laboratoire. La compatibilité avec les gaz, leur teneur en humidité, les exigences en matière d'oxygène et le risque de réactions chimiques doivent être évalués avant l'installation.

4.3 Matériaux spécialisés
Certains gaz corrosifs ou réactifs peuvent nécessiter des alliages spéciaux, des composants polymères homologués ou des systèmes de distribution de gaz dédiés. Le choix dépend de la composition exacte du gaz, de sa concentration, de son taux d'humidité, de la pression et de la température.

Les matériaux performants avec un gaz donné peuvent ne pas convenir à un autre. Les ingénieurs doivent vérifier la compatibilité à l'aide d'une documentation technique fiable et des normes industrielles applicables.

Tous les matériaux de canalisation, vannes, joints, régulateurs et raccords doivent avoir des pressions nominales adaptées aux conditions de fonctionnement maximales crédibles.

5. Régulation et contrôle de la pression
Le contrôle de la pression est l'un des éléments les plus importants de la conception d'un système central d'alimentation en gaz pour laboratoire.

Les bouteilles de gaz et les sources de gaz en vrac peuvent fonctionner à des pressions nettement supérieures à celles requises par les instruments de laboratoire. Un système de régulation de pression correctement dimensionné permet de réduire la pression de la source à une pression de distribution adaptée et de maintenir un débit stable malgré les variations des conditions de fonctionnement.

Une configuration typique comprend une régulation primaire de la pression près de la source de gaz et une régulation secondaire près du laboratoire ou du point d'utilisation, le cas échéant.

Le choix du régulateur primaire doit se faire en fonction de la pression d'entrée, de la pression de sortie, du débit, de la compatibilité avec les gaz et de la stabilité de régulation requise. Pour les gaz de haute pureté, l'utilisation de régulateurs conçus pour les gaz purs permet de réduire les risques de contamination.

Les régulateurs à membrane peuvent convenir à certaines applications de haute pureté car, correctement dimensionnés, ils assurent un circuit de gaz propre et un contrôle précis de la pression. Toutefois, leur choix doit également tenir compte de la compatibilité avec les gaz, des matériaux du siège, de la construction interne et des conditions de fonctionnement.

Pour les gaz dont la pression d'alimentation est instable ou dont la consommation varie fortement, les ingénieurs peuvent avoir besoin d'évaluer des systèmes de commutation automatique. Ces systèmes permettent de basculer entre les sources de gaz principales et de réserve afin d'assurer la continuité de l'approvisionnement.

Les systèmes de commutation doivent être configurés de manière à éviter les interruptions de pression inacceptables et doivent fournir une indication d'état ou des alarmes appropriées en cas de besoin.

Chaque installation de gaz doit avoir des limites de pression de service clairement définies. Les dispositifs de limitation de pression, de protection contre les surpressions et d'isolation doivent être sélectionnés et installés conformément à la conception du système et aux normes applicables.

6. Tracé des canalisations et aménagement du laboratoire
Un acheminement efficace des canalisations réduit les pertes de pression, simplifie la maintenance et contribue à la sécurité du laboratoire.

Le tracé principal du réseau de distribution doit être planifié avant le début des travaux. Les ingénieurs doivent coordonner le tracé du gazoduc avec les plans architecturaux, les installations électriques, les systèmes de ventilation, les équipements de protection incendie, les réseaux d'eau et le mobilier de laboratoire.

Les pipelines doivent être soutenus à intervalles appropriés et protégés contre les vibrations, les chocs, les dommages mécaniques et les interventions non autorisées.

Dans la mesure du possible, les voies de distribution doivent rester accessibles pour l'inspection et la maintenance. Les installations encastrées doivent être conçues de manière à ce que les joints et composants critiques puissent être inspectés ou entretenus conformément aux normes applicables.

Les différents services de gaz doivent être clairement identifiés par des étiquettes uniformes et conformément aux conventions de couleurs locales. Les étiquettes doivent indiquer le type de gaz et, le cas échéant, le sens du flux et les informations relatives au service.

Les conduites de gaz ne doivent pas être identifiées uniquement par leur couleur. Des étiquettes écrites et des raccords de sortie compatibles offrent des garanties supplémentaires contre les branchements incorrects.

Les gaz incompatibles doivent être séparés lorsque leurs propriétés chimiques et la réglementation en vigueur l'exigent. Les gaz inflammables, comburants, toxiques, corrosifs et inertes peuvent nécessiter des dispositifs différents pour leur stockage, leur acheminement, leur ventilation, leur surveillance et leur isolation d'urgence.

L'hydrogène et les autres gaz inflammables exigent une attention particulière quant aux sources d'inflammation, à la ventilation, à la détection des fuites et à l'adéquation des équipements électriques. Les gaz toxiques ou corrosifs peuvent nécessiter des armoires à gaz, une ventilation par aspiration locale, une surveillance dédiée et des systèmes d'arrêt automatique, conformément à une évaluation des risques formelle.

Les systèmes à oxygène nécessitent des matériaux et des composants adaptés à cet usage. L'huile, la graisse et autres contaminants combustibles doivent être maîtrisés car ils peuvent engendrer de graves risques d'incendie dans les environnements riches en oxygène.

7. Procédures d'installation et contrôle de la qualité
Une installation professionnelle est essentielle pour garantir le bon fonctionnement d'un système de canalisation de gaz de laboratoire.

Avant l'installation, l'équipe de projet doit vérifier les plans approuvés, les spécifications des matériaux, les fiches techniques des équipements, les exigences de compatibilité des gaz et le plan de qualité de la construction.

Étape 1 : Vérifier les matériaux et les composants
Vérifiez les dimensions des tubes, les certificats de matériaux lorsque cela est requis, les spécifications du régulateur, les pressions nominales des vannes, les types de raccords, les joints et les configurations de sortie des terminaux.

Les matériaux doivent être stockés dans un endroit propre et protégés de l'humidité, de la poussière, de l'huile et autres contaminants. Les composants destinés à être utilisés avec des gaz de haute pureté doivent rester scellés jusqu'à leur installation, dans la mesure du possible.

Étape 2 : Préparer la zone d'installation
Confirmer les tracés des canalisations, les emplacements des supports, les dégagements des équipements, les exigences d'accès et la coordination avec les autres services du bâtiment.

La zone d'installation doit être préparée de manière à minimiser l'introduction de débris de construction et la contamination du réseau de distribution de gaz.

Étape 3 : Installation des canalisations
Les opérations de découpe, d'ébavurage, de nettoyage, d'assemblage et de soudage doivent suivre les procédures approuvées adaptées au matériau et au type de gaz utilisé.

Pour les systèmes en acier inoxydable de haute pureté, le soudage orbital contrôlé ou d'autres méthodes d'assemblage qualifiées peuvent être préconisés. Les paramètres de soudage, les conditions de purge et les exigences d'inspection doivent être définis avant le début des travaux.

Les extrémités ouvertes des tubes doivent être obturées lors des interruptions d'installation. Les outils et consommables utilisés pour les systèmes à gaz propre doivent être adaptés à l'application et maintenus en parfait état de propreté.

Étape 4 : Installation des vannes et des équipements de contrôle de pression
Installez les vannes d'isolement, les régulateurs de pression, les filtres, les manomètres, les capteurs et autres composants conformément aux plans approuvés et aux instructions du fabricant.

L'équipement doit être orienté de manière à permettre une utilisation, une inspection et une maintenance en toute sécurité. Le sens d'écoulement, les exigences relatives aux entrées et sorties du régulateur ainsi que les spécifications de raccordement des instruments doivent être respectés.

Étape 5 : Étiqueter et documenter le système
Apposez des étiquettes d'identification de gaz permanentes et vérifiez que chaque sortie correspond au service de gaz prévu.

Mettre à jour les plans de récolement pour refléter les tracés réels des pipelines, les points d'isolation, l'emplacement des régulateurs et les identifiants des équipements.

8. Essais, mise en service et purge de gaz
Un système d'alimentation en gaz de laboratoire doit être inspecté et testé avant sa mise en service.

Les essais doivent suivre un plan de mise en service documenté, basé sur le service de gaz, la conception du pipeline, la pression nominale, les normes applicables et les exigences des fabricants d'équipements.

8.1 Tests de pression et d'étanchéité
Le pipeline achevé doit subir les tests de pression et d'étanchéité spécifiés, en utilisant un milieu et une procédure de test approuvés.

La pression d'essai, sa durée, les critères d'acceptation et les modalités d'isolation doivent être définis par un personnel qualifié. Les essais pneumatiques peuvent emmagasiner une énergie considérable et nécessitent donc des précautions particulières, des zones d'exclusion et une pressurisation contrôlée.

L'oxygène, les gaz inflammables et les gaz toxiques ne doivent pas être utilisés à la légère comme substituts d'un milieu d'essai approuvé. La méthode choisie doit être adaptée au pipeline et à son usage prévu.

Les méthodes de détection des fuites peuvent inclure des solutions de détection de fuites homologuées, des procédures de mesure de la chute de pression ou des essais instrumentaux appropriés. La méthode doit être compatible avec les exigences de propreté et de matériaux du système.

8.2 Purge et nettoyage
Après les essais, il peut être nécessaire de purger la canalisation pour éliminer l'air, l'humidité, les résidus de milieu d'essai, les particules ou autres contaminants.

Des procédures de purge doivent être élaborées en fonction du service de gaz et de la configuration du système. Le gaz de purge doit être compatible avec le réseau de canalisations et son rejet doit être dirigé vers un endroit sûr ou un système de traitement approprié.

Il convient de tenir compte des risques liés à la carence en oxygène, à l'inflammabilité, à la toxicité et aux rejets dans l'environnement. La purge ne doit pas entraîner de rejet incontrôlé dans les espaces de laboratoire occupés.

Pour les systèmes de haute pureté, une vérification supplémentaire peut être nécessaire pour démontrer que l'humidité, l'oxygène ou d'autres contaminants se situent dans les limites requises.

8.3 Mise en service fonctionnelle
La mise en service doit vérifier la régulation de la pression, le débit, le fonctionnement des vannes, les performances de commutation, les alarmes, la détection de gaz et les fonctions d'arrêt d'urgence, le cas échéant.

Chaque terminal doit être vérifié conformément aux exigences d'identification des gaz et de pression approuvées. Les résultats des tests pertinents doivent être consignés avant la mise en service du système.

9. Exigences de sécurité et gestion des risques
La sécurité des gaz de laboratoire dépend de l'interaction entre la conception technique, le choix des équipements, les procédures d'exploitation et la formation du personnel.

Une évaluation formelle des risques doit identifier les dangers associés à chaque gaz et déterminer les mesures de protection nécessaires.

Les principales mesures de sécurité peuvent inclure :

Stockage sécurisé des bouteilles et procédures de manipulation appropriées.
Ventilation adéquate dans les zones de stockage et d'équipement.
Détection de gaz pour les services présentant des risques de fuite importants.
Isolation automatique ou arrêt d'urgence lorsque l'évaluation des risques l'exige.
Vannes d'isolement d'urgence clairement accessibles.
Dispositif de décharge de pression et protection contre les surpressions adaptés.
Séparation des gaz incompatibles et séparation appropriée des sources d'inflammation.
Procédures opérationnelles écrites et plans d'intervention d'urgence.
Formation du personnel à la détection des fuites, à la réaction aux alarmes et au remplacement sécuritaire des bouteilles de gaz.
La nécessité d'armoires à gaz, de vannes d'arrêt automatiques, d'une ventilation par extraction et d'une surveillance continue dépend des propriétés du gaz, de sa quantité, de la pression d'alimentation, de la configuration de la pièce et des réglementations applicables.

Les concepteurs doivent consulter les codes du bâtiment et de sécurité incendie locaux applicables, les exigences en matière de sécurité au travail, les normes spécifiques au gaz et les guides d'ingénierie reconnus. Aux États-Unis, les exigences applicables peuvent inclure les dispositions de la NFPA, de l'OSHA et les codes de mécanique, de sécurité incendie et de plomberie pertinents, selon l'installation.

Aucune norme ne s'applique de manière identique à tous les laboratoires. Les exigences applicables doivent être définies dès le début du projet.

10. Maintenance et performances à long terme
Un entretien régulier permet de préserver la pureté du gaz, la stabilité de la pression, la disponibilité du système et la sécurité de fonctionnement.

Un programme de maintenance doit couvrir les équipements d'alimentation centrale, les régulateurs de pression, les panneaux de commutation automatique, les vannes, les filtres, les supports de canalisation, les sorties terminales, les détecteurs de gaz et les systèmes d'alarme.

Les intervalles d'inspection doivent être basés sur les recommandations du fabricant, la gravité du service, les exigences réglementaires et l'évaluation des risques du laboratoire.

Les activités de maintenance peuvent comprendre la vérification des performances du régulateur, l'inspection des dommages physiques ou de la corrosion, la vérification des relevés de pression, le test des alarmes, la confirmation de l'étalonnage du détecteur et l'examen des dispositifs de retenue des bouteilles.

Les filtres doivent être remplacés en fonction de leur état et de leur durée de vie spécifiée. Les régulateurs et les vannes doivent être entretenus ou remplacés lorsque les résultats d'inspection indiquent une détérioration ou lorsque leurs performances dépassent les limites spécifiées.

Toute modification apportée au réseau de canalisations doit faire l'objet d'une évaluation de son impact sur la perte de charge, le débit, la compatibilité des gaz et les dispositifs de sécurité. L'ajout de nouvelles prises ou de nouveaux instruments peut accroître la demande simultanée et nécessiter une nouvelle évaluation des capacités.

Des dossiers de maintenance précis, des plans mis à jour et des résultats de mise en service documentés facilitent le dépannage et les développements futurs.


11. Conclusion
Un système d'alimentation en gaz bien conçu pour un laboratoire central constitue une base fiable pour les analyses, la recherche scientifique, le contrôle de la qualité et les opérations de laboratoire industriel.

La conception réussie d'un pipeline ne se limite pas au choix des tubes et au raccordement des bouteilles de gaz. Elle implique des calculs précis de la demande, des matériaux compatibles, une régulation de pression appropriée, un tracé efficace du pipeline, des pratiques d'installation contrôlées, des essais documentés et une planification de sécurité exhaustive.

Chaque installation de distribution de gaz doit être évaluée en fonction de ses exigences de pureté, de ses propriétés physico-chimiques, de sa pression de service, du débit requis et des risques potentiels. Une installation et une mise en service correctes garantissent que le système fournit du gaz dans les conditions requises tout en minimisant la contamination, les fuites et les interruptions de service.

Pour les laboratoires qui envisagent une nouvelle installation ou la modernisation d'une installation existante, collaborer avec des ingénieurs expérimentés en systèmes de distribution de gaz et des installateurs qualifiés permet de mettre en place une solution répondant aux exigences opérationnelles actuelles et aux besoins d'expansion futurs. Une approche systématique de la conception, de l'installation et de la maintenance garantit une fiabilité à long terme et des opérations de laboratoire plus sûres.
