Dans les secteurs où la précision et la pureté sont essentielles – comme la fabrication de semi-conducteurs, l'industrie pharmaceutique, l'aérospatiale et le soudage de haute précision – les systèmes de distribution de gaz de haute pureté constituent la pierre angulaire d'une alimentation fiable en gaz. Ces systèmes garantissent que les gaz ultra-purs, tels que l'azote, l'argon, l'hélium ou l'hydrogène, parviennent à leur point d'utilisation sans contamination, préservant ainsi l'intégrité des procédés sensibles. Qu'il s'agisse de fabriquer des microprocesseurs avec une précision nanométrique ou de souder des composants aérospatiaux sans aucun défaut, les enjeux sont considérables. Une simple impureté ou fluctuation de pression peut entraîner des défaillances coûteuses, des produits défectueux, voire des risques pour la sécurité. C'est là que les systèmes de distribution de gaz de haute pureté font toute la différence, en assurant une distribution sans pollution et un contrôle précis de la pression, conformément aux normes industrielles les plus strictes.



La demande mondiale de gaz de haute pureté est en plein essor, stimulée par les progrès technologiques et industriels. Selon les analyses du secteur, les systèmes de gaz de haute pureté sont essentiels pour les applications exigeant des environnements exempts de contamination, comme les salles blanches et les laboratoires. Ces systèmes ne se contentent pas de fournir du gaz ; ils garantissent la confiance : chaque molécule répond à des spécifications précises et la stabilité de la pression dans des conditions exigeantes. Dans cet article de 2000 XNUMX mots, nous explorerons les subtilités des systèmes de collecteurs de gaz de haute pureté, en abordant leur conception, leur fonctionnalité, leurs critères de sélection, leurs caractéristiques de sécurité et leurs pratiques de maintenance. À la fin de cet article, vous comprendrez comment choisir et gérer un système garantissant une distribution sans pollution et un contrôle précis de la pression, sans compromis pour vos opérations à enjeux élevés.



Pourquoi privilégier l'absence de pollution et un contrôle précis ? La contamination dans les applications haute pureté peut entraîner des défauts coûtant des millions, tandis que les variations de pression peuvent perturber des procédés comme la gravure plasma ou le soudage TIG. Des organismes de réglementation comme la Compressed Gas Association (CGA) et des normes comme ISO 9001 établissent des directives strictes en matière de pureté du gaz et de performance du système. Un système de collecteurs bien conçu vous protège contre ces risques, garantissant conformité et excellence opérationnelle. Plongeons dans l'univers des collecteurs de gaz haute pureté et découvrons comment ils atteignent ces objectifs critiques.




Régulateur de réduction de pression à un étage à très haute pureté
Comprendre les systèmes de collecteurs de gaz de haute pureté

Un système de distribution de gaz haute pureté est une installation sophistiquée conçue pour acheminer des gaz d'une pureté souvent supérieure à 99.9999 % (6 N) depuis des bouteilles ou des sources en vrac jusqu'au point d'utilisation, sans introduire de contaminants. Ces systèmes sont essentiels dans les industries où la moindre trace d'impureté, mesurée en parties par milliard (ppb), peut compromettre les résultats. Par exemple, dans la fabrication de semi-conducteurs, la contamination par l'oxygène ou la vapeur d'eau peut provoquer des défauts dans les circuits des micropuces. En soudage, les gaz de protection impurs comme l'argon peuvent entraîner des imperfections de soudure et compromettre l'intégrité structurelle.

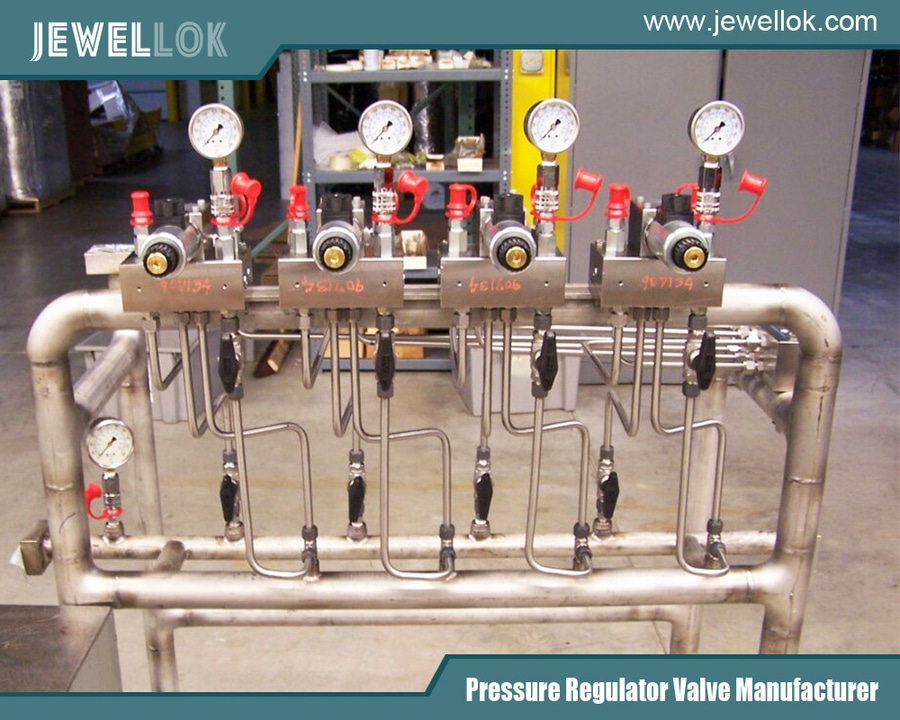

Le système comprend généralement plusieurs composants : bouteilles ou réservoirs de haute pureté, régulateurs, vannes, filtres, tubes et raccords, tous reliés à un collecteur central. Ce collecteur fait office de centre de contrôle, gérant le débit, la pression et la pureté du gaz. Il existe trois principaux types de systèmes : manuel, semi-automatique et entièrement automatique. Les systèmes manuels sont plus simples, nécessitant l'intervention d'un opérateur pour changer de bouteille et conviennent aux laboratoires à faible volume. Les collecteurs semi-automatiques utilisent des capteurs de pression pour changer de bouteille, réduisant ainsi les temps d'arrêt tout en préservant la pureté. Les systèmes entièrement automatiques, dotés de commandes et d'une surveillance avancées, sont parfaits pour les environnements exigeants comme les usines de semi-conducteurs, garantissant un fonctionnement fluide avec une surveillance humaine minimale.



Comment fonctionnent-ils ? Le gaz circule depuis les bouteilles à travers des tubes en acier inoxydable électropoli, souvent de qualité 316L, pour éviter le dégazage ou la dispersion de particules. Des régulateurs haute pureté maintiennent une pression précise (par exemple, 50 à 150 psi pour le soudage ou moins pour les applications analytiques), tandis que des filtres éliminent les particules jusqu'à 0.003 micron. Des clapets anti-retour et des systèmes de purge empêchent les refoulements et évacuent les contaminants résiduels, garantissant ainsi une distribution sans pollution. Les systèmes avancés peuvent inclure des analyseurs en temps réel pour surveiller les traces d'impuretés et fournir des données permettant de maintenir la conformité aux normes telles que SEMI (Semiconductor Equipment and Materials International). La conception privilégie la compatibilité des matériaux. Par exemple, les gaz corrosifs comme l'ammoniac nécessitent des composants en Monel ou en Hastelloy, tandis que les gaz inertes comme l'hélium utilisent du laiton ou de l'acier inoxydable. En soudage, les collecteurs d'argon ou d'hélium doivent assurer un débit constant pour maintenir l'efficacité du gaz de protection et prévenir l'oxydation. Ces systèmes sont également évolutifs, permettant d'ajouter des bouteilles ou des points d'utilisation supplémentaires à mesure que la production augmente. La compréhension de ces principes fondamentaux ouvre la voie à la sélection d’un système qui répond à vos besoins spécifiques, en équilibrant la pureté, la pression et les exigences opérationnelles.



Critères de sélection clés

Le choix d'un système de distribution de gaz haute pureté nécessite une réflexion approfondie afin de répondre aux exigences de votre application. Voici les facteurs clés :

Compatibilité gazeuse : Le système doit être adapté au type de gaz. Les gaz inertes comme l'argon nécessitent une résistance minimale à la corrosion, tandis que les gaz réactifs comme l'hydrogène nécessitent des matériaux spécifiques pour prévenir la dégradation ou les réactions. Vérifiez la compatibilité avec les normes CGA pour les raccords et les régulateurs.
Exigences de pureté : Chaque application a ses propres exigences de pureté. Les procédés de fabrication de semi-conducteurs peuvent exiger une pureté de 6 N (99.9999 %), tandis que le soudage peut tolérer une pureté de 5 N (99.999 %). Le collecteur doit être équipé de filtres et de vannes de purge pour maintenir ces niveaux. Privilégiez les systèmes dotés de certifications de pureté documentées.
Contrôle de la pression et du débit : Un contrôle précis de la pression est essentiel. Par exemple, le soudage TIG nécessite une pression basse et stable (10 à 30 psi), tandis que les procédés industriels peuvent nécessiter des plages de pression plus élevées. Des régulateurs à tolérances serrées (± 1 psi) et des débitmètres garantissent la constance de la pression. Vérifiez les pressions maximales d'entrée et de sortie par rapport aux spécifications de votre équipement.
Qualité des matériaux et de la construction : Les composants doivent résister à la contamination. L'acier inoxydable 316L électropoli est la norme pour les tubes et les raccords afin de minimiser la production de particules. Les vannes à membrane à faible volume interne réduisent l'espace mort propice à l'accumulation de contaminants.
Automatisation et surveillance : Pour les environnements à haut débit, les systèmes de commutation automatique avec alarmes ou interfaces numériques réduisent les temps d'arrêt et les erreurs humaines. La surveillance à distance via des capteurs IoT est de plus en plus courante dans les installations modernes, fournissant des données en temps réel sur la pression et la pureté.
Évolutivité et flexibilité : Choisissez un système modulaire capable d'évoluer avec vos opérations. Par exemple, un collecteur prenant en charge des bancs de cylindres supplémentaires est idéal pour les lignes de production en pleine croissance.
Conformité et certifications : Assurez-vous que le système est conforme aux normes industrielles telles que CGA, SEMI ou ISO 14644 pour la compatibilité avec les salles blanches. Les certifications des fabricants garantissent la qualité et la sécurité.
Assistance et maintenance des fournisseurs : Privilégiez les fournisseurs offrant une assistance complète, incluant des conseils d'installation, des pièces de rechange et des contrats de service. Les temps d'arrêt dans les applications de haute pureté sont coûteux ; la fiabilité est donc essentielle.
L'équilibre de ces facteurs garantit que le système fournit du gaz zéro pollution avec un contrôle précis, adapté aux exigences de votre secteur.



Caractéristiques de sécurité et zéro pollution

Sécurité et pureté vont de pair dans les systèmes de distribution de gaz haute pureté. Les risques de contamination, tels que l'humidité, l'oxygène ou les particules, peuvent compromettre les procédés, tandis que les fuites de gaz présentent des risques pour la santé et d'explosion. Voici comment ces systèmes atténuent les risques :

Systèmes de purge : les purges à l'azote ou au gaz inerte éliminent les contaminants résiduels avant et après les changements de bouteilles, garantissant ainsi une distribution sans pollution.
Composants de haute pureté : les surfaces électropolies et le soudage orbital réduisent les pièges à particules, préservant ainsi l'intégrité du gaz.
Conception étanche : les raccords VCJ et les vannes à double joint empêchent les fuites, ce qui est essentiel pour les gaz toxiques ou inflammables comme l'hydrogène.
Dispositifs de sécurité de pression : les soupapes de décharge et les disques de rupture protègent contre la surpression, tandis que les capteurs alertent les opérateurs des anomalies.
Sécurité spécifique aux gaz : pour les gaz inflammables, les collecteurs comprennent des pare-flammes (utiles en soudage) ou une mise à la terre pour éviter l'accumulation d'électricité statique.
Systèmes de surveillance : les analyseurs de gaz traces et les transducteurs de pression fournissent un retour d'information en temps réel, garantissant le respect des normes de pureté et de sécurité.
Un entretien régulier, incluant des tests d'étanchéité et le remplacement des filtres, est essentiel pour maintenir ces caractéristiques. Les opérateurs doivent être formés à l'utilisation des fiches de données de sécurité (FDS) de chaque gaz afin de pouvoir gérer les urgences. Ces mesures garantissent qu'aucune contamination ni aucun risque pour la sécurité ne passe inaperçu.



Meilleures pratiques d’installation et de maintenance

Une installation correcte est essentielle à la performance. Installez le système dans un endroit propre et bien ventilé, conformément aux directives NFPA ou OSHA. Utilisez uniquement des tubes et raccords de haute pureté et suivez les protocoles d'assemblage du fabricant. Purgez soigneusement le système avant la mise en service afin d'éliminer les contaminants.

La maintenance comprend :

Contrôles quotidiens : Inspectez les fuites à l'aide de détecteurs de fuites à l'hélium (sensibilité jusqu'à 10^-9 atm-cc/s).
Changements mensuels des filtres : remplacez les filtres de haute pureté pour maintenir la qualité du gaz.
Entretien annuel : l’inspection professionnelle des régulateurs, des vannes et des capteurs garantit une fiabilité à long terme.
Documentation : Enregistrez toute la maintenance pour la conformité réglementaire et la traçabilité.
Évitez les réparations de fortune ou les composants non certifiés, car ils risquent de provoquer une contamination.




Régulateur et vannes de débitmètre de gaz argon
Conclusion

Les systèmes de distribution de gaz haute pureté sont les acteurs clés, souvent méconnus, des industries de précision. Ils assurent une distribution de gaz ultra-purs avec une maîtrise parfaite de la pression. En choisissant un système compatible, doté des dispositifs de sécurité adéquats et bénéficiant d'un plan de maintenance approprié, vous garantissez une distribution zéro pollution et une performance opérationnelle optimale. Dans un monde où la pureté est primordiale, ces systèmes sont votre gage de qualité, de sécurité et de fiabilité.
