Un régulateur de gaz haute pureté peut-il être personnalisé ?

Un régulateur de gaz haute pureté peut-il être personnalisé ?

Dans le domaine des applications industrielles et scientifiques, les régulateurs de gaz de haute pureté jouent un rôle essentiel en garantissant le contrôle et la distribution précis des gaz, tout en préservant leur intégrité contre toute contamination. Ces dispositifs sont indispensables dans des secteurs tels que la fabrication de semi-conducteurs, la production pharmaceutique, les laboratoires d'analyse et la biotechnologie, où même des traces d'impuretés peuvent compromettre les procédés, entraînant des défaillances coûteuses ou des risques pour la sécurité. Un régulateur de gaz de haute pureté est conçu pour manipuler des gaz comme l'azote, l'oxygène, l'hélium ou des mélanges spéciaux à des niveaux de pureté dépassant souvent 99.999 %, minimisant ainsi l'introduction de particules, d'humidité ou d'autres contaminants.

La personnalisation de ces régulateurs n'est pas une simple question théorique ; elle répond aux besoins pratiques des ingénieurs et techniciens qui doivent adapter leurs équipements à des exigences opérationnelles spécifiques. La réponse est oui : les régulateurs de gaz haute pureté sont en effet largement personnalisables. Cette personnalisation permet de les adapter à des conditions environnementales, des exigences de pression, des débits et une compatibilité avec différents types de gaz spécifiques. Cependant, ce processus implique une attention particulière aux matériaux, aux normes de conception et à la conformité réglementaire afin de préserver les performances et la sécurité du régulateur.

Cet article examine les aspects techniques des régulateurs de gaz haute pureté, explore la faisabilité et les méthodes de personnalisation, aborde les principales fonctionnalités personnalisables, décrit le processus de personnalisation, examine les avantages et les défis potentiels, et conclut par un aperçu des tendances émergentes. En comprenant ces éléments, les professionnels peuvent prendre des décisions éclairées quant à la pertinence de la personnalisation pour leurs applications.

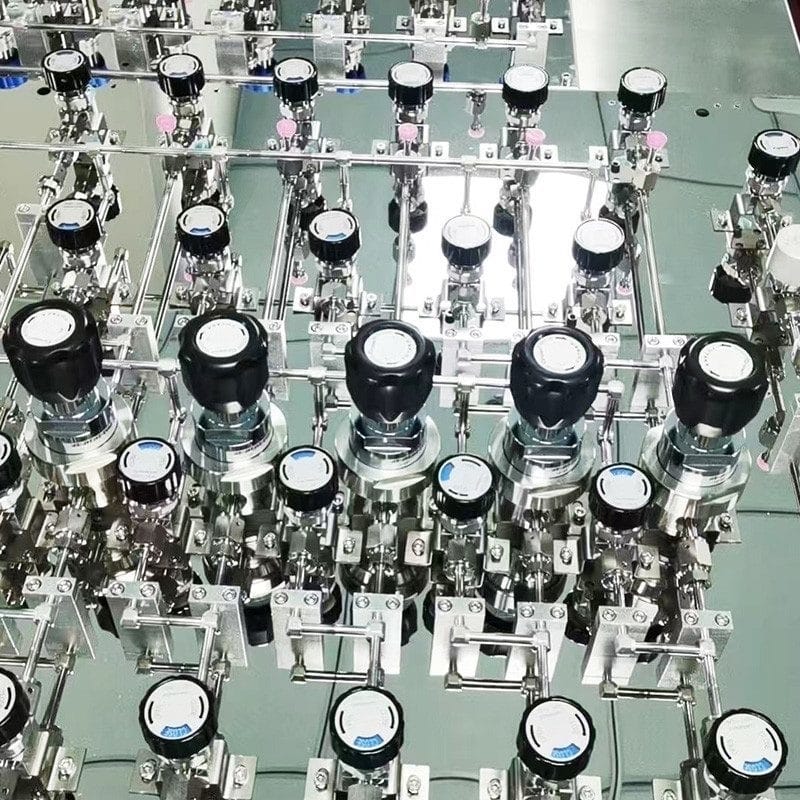

Vannes de bouteilles de gaz ultra-pur
Comprendre les régulateurs de gaz de haute pureté

Pour apprécier l'étendue des possibilités de personnalisation, il est essentiel de comprendre la conception et le fonctionnement fondamentaux des détendeurs de gaz haute pureté. Fondamentalement, ces détendeurs réduisent la pression du gaz provenant d'une source haute pression, comme une bouteille ou un pipeline, à un niveau inférieur utilisable, tout en maintenant une pression de sortie stable. Contrairement aux détendeurs standard, les versions haute pureté intègrent des fonctionnalités pour prévenir la contamination.

Les composants clés comprennent :

– Corps et pièces en contact avec le fluide : généralement construits en acier inoxydable électropoli (par exemple, qualité 316L) ou en alliages exotiques comme l'Hastelloy ou le Monel pour résister à la corrosion et minimiser la perte de particules.

– Diaphragme ou piston : sert d'élément de détection. Dans les conceptions haute pureté, les configurations à diaphragme lié sont courantes afin d'éliminer les fuites potentielles.

– Sièges et joints : Fabriqués à partir de matériaux tels que le PTFE, le PCTFE ou le Viton, choisis pour leur inertie et leurs faibles propriétés de dégazage.

– Raccordements d'entrée et de sortie : souvent équipés de raccords VCJ ou à joint frontal pour garantir des connexions étanches.

– Manomètres et vannes : intégrés ou en option, avec des ensembles testés contre les fuites à l'hélium pour atteindre des taux de fuite inférieurs à 10^-9 atm-cc/sec.

Ces régulateurs fonctionnent selon le principe de l'équilibrage de pression, où la pression d'entrée agit sur une membrane à ressort pour réguler le débit. Pour les applications de très haute pureté, ils peuvent inclure des barrières anti-diffusion ou des enceintes purgées à l'hélium.

Les régulateurs standard disponibles dans le commerce suffisent pour de nombreuses utilisations, mais la personnalisation devient nécessaire lorsqu'il s'agit de gaz agressifs (par exemple, le chlore ou le fluorure d'hydrogène), de températures extrêmes (-196 °C pour la cryogénie à 200 °C pour les procédés chauffés) ou de dynamiques d'écoulement spécialisées.



Pourquoi personnaliser un régulateur de gaz haute pureté ?

La personnalisation découle de la diversité des applications. Dans la fabrication de semi-conducteurs, par exemple, les régulateurs doivent gérer de l'argon ultra-pur pour la gravure plasma sans introduire de contaminants de silicium ou de métaux. Dans les salles blanches pharmaceutiques, ils fournissent de l'air ou de l'azote stériles conformes aux normes USP (United States Pharmacopeia). Les laboratoires peuvent nécessiter des régulateurs pour la chromatographie en phase gazeuse qui maintiennent des niveaux d'impuretés inférieurs au ppm.

Les modèles prêts à l’emploi sont souvent insuffisants dans les scénarios impliquant :

– Plages de pression non standard : les pressions d’admission par défaut peuvent être de 3 000 psig, mais les besoins personnalisés peuvent s’étendre jusqu’à 6 000 psig pour les cylindres haute pression.

– Compatibilités de gaz uniques : les gaz corrosifs nécessitent des alliages spécifiques pour éviter la dégradation.

– Intégration avec les systèmes : supports de montage personnalisés ou intégrations de collecteurs pour les configurations multi-gaz.

– Facteurs environnementaux : fonctionnement dans des zones dangereuses (par exemple, certifiées ATEX pour les atmosphères explosives) ou dans des conditions de vide.

La personnalisation garantit des performances optimales, améliore la sécurité et peut réduire les coûts à long terme en évitant les temps d'arrêt dus à des équipements incompatibles.



Aspects clés personnalisables

Les régulateurs de gaz de haute pureté offrent un large éventail d'options de personnalisation, classées en modifications mécaniques, matérielles, fonctionnelles et accessoires.

Choix des matériaux

Les matériaux sont essentiels au maintien de la pureté. Les corps standards sont en acier inoxydable 316L avec une finition de surface de 10 Ra ou plus par électropolissage. La personnalisation peut impliquer :

– Alliages exotiques : Hastelloy C-22 pour service au chlore, réduisant la corrosion par piqûres.

– Revêtements : Revêtements en céramique ou en carbone de type diamant (DLC) sur les surfaces internes pour minimiser la friction et la génération de particules.

– Élastomères : Passage du Viton au Kalrez pour une meilleure résistance chimique dans les applications aux gaz fluorés.

Ces choix sont guidés par des tableaux de compatibilité et des analyses par éléments finis (FEA) pour prédire le comportement des matériaux sous contrainte.

Configurations de pression et de débit

Les régulateurs peuvent être réglés pour des pertes de charge et des coefficients de débit (Cv) spécifiques. Par exemple :

– Pressions d'entrée/sortie : Plages personnalisées allant du vide à 10 000 psig d'entrée, avec une stabilité de sortie à ± 0.1 % du point de consigne.

– Débits : Ajustement des tailles d’orifice ou ajout de limiteurs de débit pour des valeurs Cv de 0.02 (faible débit) à 1.0 (débit élevé).

– Conceptions à plusieurs étages : pour les applications nécessitant une pression de sortie ultra-stable, un régulateur à deux étages peut être personnalisé avec des soupapes de décharge intermédiaires.

Types de connexion

Les connexions standard telles que NPT ou CGA sont courantes, mais la personnalisation comprend :

– Raccords ultra-purs : compatibles VCJ, VCO ou Swagelok pour des connexions sans volume mort.

– Ports personnalisés : ports de jauge ou conduites d’aération supplémentaires pour la surveillance de la pression.

– Ensembles de collecteurs : intégration de plusieurs régulateurs dans un seul panneau pour les stations de mélange de gaz.

Fonctions de sécurité et de contrôle

Améliorer la sécurité grâce à :

– Dispositifs de décharge de pression : disques de rupture personnalisés réglés sur des pressions de rupture spécifiques.

– Mécanismes de verrouillage : Réglages inviolables pour environnements réglementés.

– Intégration électronique : Ajout de transducteurs pour signaux de sortie 4-20 mA, permettant la compatibilité SCADA (Supervisory Control and Data Acquisition).

– Filtration : Incorporation de filtres en métal fritté avec des valeurs nominales de 0.1 micron pour capturer les contaminants en amont.

Personnalisations esthétiques et ergonomiques

Bien que moins techniques, ils incluent le codage couleur pour l'identification des gaz, l'étiquetage personnalisé ou les boutons ergonomiques pour une utilisation sans gants dans les salles blanches.



Le processus de personnalisation

La personnalisation d'un régulateur de gaz de haute pureté suit généralement un processus d'ingénierie structuré :

Évaluation des besoins : collaborer avec le fabricant pour définir les exigences via des questionnaires couvrant le type de gaz, les spécifications de pression/débit, les conditions environnementales et les besoins de conformité (par exemple, ASME, ISO 9001).
Phase de conception : Modélisation du régulateur par logiciel de CAO. Des simulations par CFD (dynamique des fluides numérique) permettent de prédire les schémas d'écoulement et les risques potentiels de contamination.
Approvisionnement en matériaux et composants : sélectionnez et achetez des matériaux certifiés, souvent avec une traçabilité jusqu'aux certificats d'usine.
Prototypage : Construisez un prototype, soumis à des tests d'étanchéité à l'hélium, à des cycles de pression (jusqu'à 10 000 cycles) et à une analyse de pureté à l'aide de techniques telles que l'APIMS (spectrométrie de masse à ionisation sous pression atmosphérique).
Essais et validation : Réalisation d'essais d'éclatement, de résistance aux vibrations selon la norme MIL-STD-810 et de tests de compatibilité par immersion. Pour une pureté élevée, les taux de dégazage sont mesurés sous vide.
Fabrication et contrôle qualité : Assemblage dans des salles blanches ISO classe 5, chaque unité étant sérialisée et documentée.
Livraison et assistance : Comprend des guides d'installation, des certificats d'étalonnage et des plans de maintenance continue.
Les délais de livraison peuvent varier de 4 à 12 semaines, selon la complexité, avec des coûts 20 à 50 % plus élevés que les modèles standards.



Avantages de la personnalisation

Les avantages sont multiples :

– Performances améliorées : les conceptions sur mesure minimisent les fluctuations de pression, améliorant ainsi les rendements des processus dans des applications telles que le CVD (dépôt chimique en phase vapeur).

– Rentabilité : la personnalisation préventive réduit les pannes ; par exemple, un régulateur personnalisé résistant à la corrosion évite les remplacements fréquents dans les environnements acides.

– Conformité et sécurité : répond à des normes spécifiques telles que les directives SEMI (Semiconductor Equipment and Materials International), réduisant ainsi la responsabilité.

– Évolutivité : les collecteurs personnalisés prennent en charge l’expansion des installations en croissance.

Dans une usine de semi-conducteurs hypothétique, la personnalisation des régulateurs pour la distribution de gaz silane a empêché la contamination croisée, augmentant ainsi la production de plaquettes de 15 %.



Défis et considérations

Malgré les avantages, des défis existent :

– Implications financières : dépenses initiales plus élevées et délais d’approvisionnement plus longs.

– Complexité : une personnalisation excessive peut entraîner des problèmes de fiabilité si elle n’est pas testée de manière approfondie.

– Dépendances de la chaîne d’approvisionnement : les matériaux rares peuvent retarder les projets.

– Entretien : les pièces personnalisées peuvent nécessiter un entretien spécialisé.

Les principales considérations incluent la budgétisation des coûts du cycle de vie, le partenariat avec des fabricants réputés et la réalisation d’évaluations des risques à l’aide de l’AMDEC (analyse des modes de défaillance et de leurs effets).



Tendances émergentes en matière de personnalisation

À l’avenir, les progrès façonnent la personnalisation :

– Régulateurs intelligents : intégration avec l’IoT pour une surveillance en temps réel et une maintenance prédictive via des algorithmes d’IA.

– Fabrication additive : impression 3D de composants sur mesure pour le prototypage rapide et les géométries complexes.

– Matériaux durables : évolution vers des alliages recyclables et une fabrication à faibles émissions.

– Conceptions modulaires : permettant des modules évolutifs sur le terrain pour répondre à l’évolution des besoins.

Ces tendances promettent une personnalisation plus agile et plus efficace, conforme aux principes de l’Industrie 4.0.

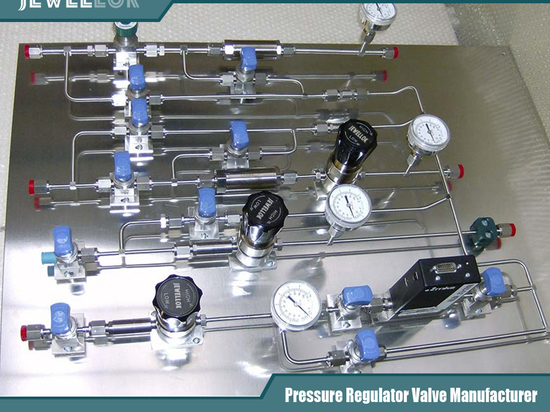

Régulateurs d'oxygène à haut volume et haute pression
Conclusion

En résumé, les régulateurs de gaz haute pureté peuvent être largement personnalisés pour répondre aux exigences d'applications spécialisées, offrant une grande flexibilité en termes de matériaux, de pressions, de connexions et de fonctionnalités. Cette capacité améliore non seulement l'efficacité opérationnelle, mais garantit également la sécurité et la conformité dans les industries critiques. Bien que ce processus exige une planification et des investissements rigoureux, les avantages à long terme l'emportent souvent sur les défis. Avec l'évolution technologique, la personnalisation deviendra encore plus accessible, permettant ainsi des innovations dans les systèmes de traitement des gaz. Les professionnels doivent évaluer leurs besoins spécifiques et consulter des experts pour déterminer la stratégie de personnalisation optimale.

Pour en savoir plus sur la possibilité de personnaliser un régulateur de gaz haute pureté , vous pouvez consulter le site de Jewellok : https://www.jewellok.com/product-category/ultra-high-purity-regulators/.
