Comment dépanner les problèmes courants du système de collecteur de bouteilles de gaz

Comment dépanner les problèmes courants du système de collecteur de bouteilles de gaz

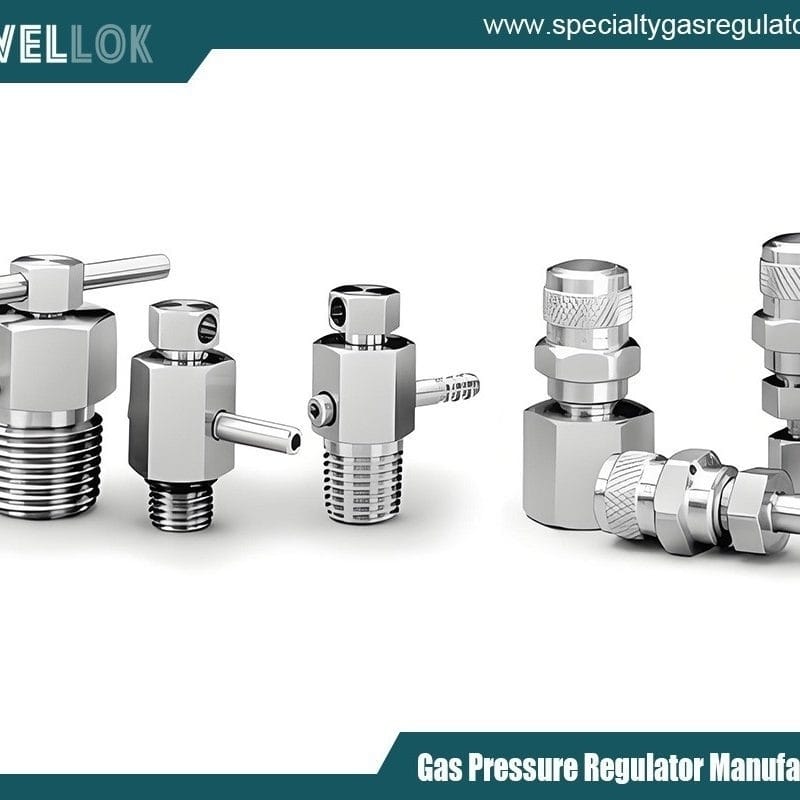

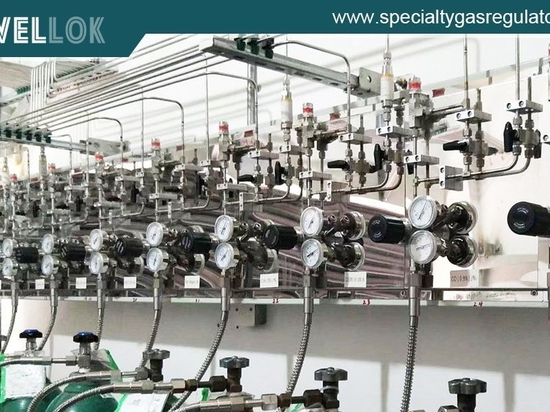

Les systèmes de distribution de bouteilles de gaz sont essentiels, bien que souvent méconnus, à de nombreux environnements industriels, médicaux et de laboratoire. Ils assurent un approvisionnement continu et fiable en gaz tels que l'oxygène, l'azote, l'argon ou les gaz spéciaux en reliant plusieurs bouteilles entre elles. En fonctionnement normal, ils garantissent la continuité des opérations et la sécurité. Cependant, comme tout système mécanique complexe, les systèmes de distribution sont sujets à des pannes spécifiques pouvant perturber les flux de travail et, dans le pire des cas, créer des situations dangereuses. Un dépannage efficace n'est pas seulement une question de commodité, mais un élément crucial de la sécurité et de l'efficacité opérationnelles.

Cet article propose un guide pratique et structuré pour diagnostiquer et résoudre les problèmes les plus courants rencontrés avec les systèmes de distribution de bouteilles de gaz. Nous aborderons des sujets tels que les fuites, les irrégularités de pression, les défaillances de vannes et la contamination, en fournissant des méthodes de dépannage étape par étape, les protocoles de sécurité essentiels et les stratégies de maintenance préventive.


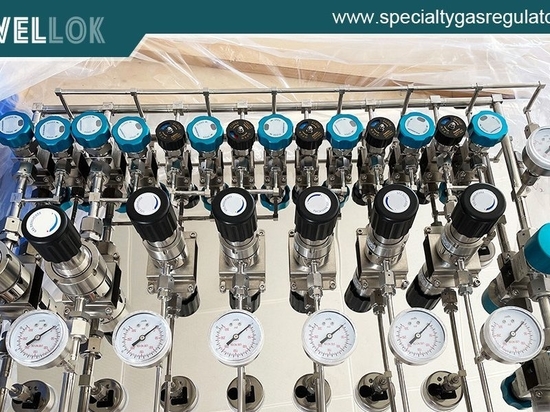

fabricants de systèmes de commutation automatique de gaz


Section 1 : La sécurité avant tout – Le fondement non négociable

Avant de toucher à une seule vanne ou à un seul manomètre, la sécurité doit être la préoccupation primordiale.

Équipement de protection individuelle (EPI): Portez toujours l'équipement de protection individuelle approprié. Cela comprend au minimum des lunettes de sécurité, des gants et, selon le type de gaz, des vêtements ignifugés ou d'autres équipements spécialisés.
Ventilation: Veillez à ce que la zone soit bien ventilée, surtout lorsque vous manipulez des gaz inertes (qui peuvent provoquer l'asphyxie) ou des gaz inflammables.
Connaissance du gaz : Identifiez les risques spécifiques liés au gaz présent dans le système : est-il comburant, inflammable, inerte, toxique ou corrosif ? Ayez à disposition les fiches de données de sécurité (FDS) correspondantes.
Connaissances du système : Familiarisez-vous parfaitement avec le schéma du système (P&ID – schéma de tuyauterie et d'instrumentation). Repérez l'emplacement de toutes les vannes d'arrêt d'urgence (ESV) et des vannes d'alimentation principales.
Dépressurisation : Pour de nombreuses réparations, le système doit être isolé et dépressurisé en toute sécurité. Suivez la procédure de consignation/déconsignation (LOTO).
En cas de doute, évacuez et appelez un professionnel : Si vous soupçonnez une fuite importante (surtout de gaz toxique ou inflammable), que vous ne parvenez pas à identifier la source ou que vous ne disposez pas des outils et de la formation nécessaires, évacuez la zone et contactez immédiatement un technicien qualifié ou un fournisseur de gaz.




Section 2 : Problème courant n° 1 – Fuites du système de collecteur des bouteilles de gaz

Les fuites constituent le problème le plus fréquent et potentiellement le plus dangereux. Elles peuvent entraîner des pertes de gaz, des chutes de pression, des risques environnementaux et, avec certains gaz, des risques d'incendie ou de toxicité.

Symptômes:

Chute progressive ou soudaine de la pression du système.
Un sifflement audible (pas toujours présent, surtout en cas de petites fuites).
Augmentation de la fréquence de changement de cylindre sans augmentation de la consommation.
Pour les gaz inertes dans les espaces confinés : alarmes de vertiges ou de manque d’oxygène.
Pour les gaz inflammables : alarmes olfactives (si odorisées) ou détecteurs de gaz.
Procédure de dépannage :

Étape 1 : Vérifications préliminaires et isolement

Vérifiez que les équipements en aval (par exemple, les analyseurs, les réacteurs) ne consomment pas de gaz de manière inattendue.
Fermez la vanne d'alimentation principale du collecteur vers l'installation. Si la pression indiquée par le manomètre haute pression du collecteur continue de baisser, la fuite se situe en amont (dans le collecteur lui-même). Si elle se stabilise, la fuite se situe en aval, dans la tuyauterie de distribution.
Étape 2 : Identification de la source de la fuite (collecteur en amont)
Utilisez une solution de détection de fuites commerciale non corrosive (par exemple, Snoop) ou une solution d'eau savonneuse. N'utilisez jamais de flamme.

Principaux suspects :
Raccordements de cylindres (raccords en queue de cochon) : Les flexibles reliant les vérins au collecteur d'admission sont des points de défaillance fréquents. Vérifiez le serrage des écrous au niveau de la vanne du vérin (écrou CGA) et de l'entrée du collecteur. Des bulles se formeront à l'endroit de la fuite.
Sièges de clapets anti-retour/de soupapes : Les joints internes de la vanne d'inversion ou des clapets anti-retour peuvent se dégrader.
Membranes et joints des régulateurs de pression : Appliquer la solution sur l'orifice de ventilation du régulateur et sur tous les joints.
Raccordements des jauges : Les petits raccords où les manomètres se vissent sur le collecteur.
Raccords filetés et soudures : Inspectez tous les joints de la tuyauterie principale.
Étape 3 : Résolution

Pour les connexions lâches : Utilisez la clé appropriée pour serrer le raccord. Ne serrez pas trop fort, car cela pourrait endommager les joints ou le filetage. Respectez les couples de serrage préconisés par le fabricant, le cas échéant.
Pour les composants endommagés : Si la fuite provient d'une tige de vanne, du corps du régulateur ou d'un flexible fissuré, la pièce doit être remplacée. Purgez complètement la conduite avant toute intervention.
Pour la dégradation des joints : Les joints toriques, les garnitures d'étanchéité et les joints à membrane s'usent. Remplacez-les par un matériau approprié et compatible avec les gaz (par exemple, du Viton pour de nombreuses applications, mais vérifiez les tableaux de compatibilité).




Section 3 : Problème courant n° 2 – Irrégularités de pression

Cela inclut l'absence de pression, une faible pression ou une pression fluctuante à la sortie.

Symptômes:

Les équipements en aval tombent en panne ou fonctionnent de manière erratique.
Les indications du manomètre sont instables ou inférieures au point de consigne.
Procédure de dépannage :

Étape 1 : Vérifier la source d’approvisionnement

Collecteurs à « commutation automatique » : Vérifiez que la batterie principale n'est pas vide. Il se peut que le système n'ait pas basculé sur la batterie de réserve. Actionnez manuellement la vanne de commutation si nécessaire.
Variétés « semi-automatiques » : Vérifiez que le bon guichet est ouvert et que les cylindres ne sont pas vides.
Pression du cylindre : Vérifiez les manomètres des détendeurs individuels des bouteilles (le cas échéant) ou le manomètre haute pression du banc. Une bouteille vide est l'explication la plus simple.
Étape 2 : Diagnostic de la défaillance du régulateur
Le régulateur de pression est un composant essentiel. Une défaillance peut se manifester de plusieurs manières :

Fluage (augmentation de pression) : La pression de sortie augmente lentement en l'absence de débit en aval. Il s'agit d'une panne critique, souvent due à un siège de soupape principal endommagé. Le régulateur doit être remplacé immédiatement.
Chute de pression : La pression de sortie chute en dessous du point de consigne dès l'amorçage du débit. Ceci est normal pour des débits élevés, mais indique un ressort faible ou un régulateur sous-dimensionné si la chute est importante.
Pression de sortie nulle : Le régulateur est bloqué, le filtre d'entrée est obstrué ou la membrane est percée. Essayez de tapoter légèrement le corps du régulateur (comme avec un marteau) pour débloquer une valve. Si cela ne fonctionne pas, remplacez-le.
Fluctuations erratiques : Cela pourrait indiquer une contamination (voir problème n° 4) ou un composant interne défectueux.
Étape 3 : Recherchez les blocages

Inspectez les filtres d'entrée des régulateurs. Les particules provenant des bouteilles peuvent les obstruer.
Vérifiez que les électrovannes (si elles sont utilisées pour la commande automatisée) sont bien alimentées et ouvertes.




Section 4 : Problème courant n° 3 – Dysfonctionnements des vannes

Les vannes sont les points de contrôle du collecteur.

Symptômes:

Impossibilité d'isoler une banque de cylindres ou un cylindre.
Fuite au niveau d'une vanne en position fermée.
Fonctionnement de la soupape difficile ou grippé.
Procédure de dépannage :

Étape 1 : Identifier la vanne défectueuse

Utilisez la méthode de détection des fuites décrite ci-dessus pour vérifier si une vanne laisse passer du gaz lorsqu'elle est fermée.
Écoutez si un écoulement passe par une vanne qui devrait être fermée.
Étape 2 : Problèmes courants liés aux vannes et solutions

Fuite de la tige : Pour les vannes à garniture (avec écrou de presse-étoupe), un léger resserrage de l'écrou de garniture peut stopper une fuite au niveau de la tige. Si la fuite persiste, la garniture doit être remplacée lors d'une opération de maintenance sous pression réduite.
Fuite interne du siège : Si du gaz s'échappe par le corps de la vanne lorsqu'elle est fermée, le siège (souvent en PTFE ou autre matériau souple) est endommagé. La vanne doit être réparée ou remplacée.
Vanne bloquée : Ne le forcez pas. Appliquez un lubrifiant pénétrant homologué pour l'oxygène (le cas échéant) et laissez agir. De légers tapotements avec un maillet souple peuvent faciliter le dégrippage. Forcer risque de casser la tige. Si elle reste bloquée, la vanne doit être remplacée.




Section 5 : Problème courant n° 4 – Contamination/Pureté du gaz

Essentiel dans les laboratoires, la fabrication de semi-conducteurs et les applications médicales où la pureté des gaz est primordiale.

Symptômes:

Dégradation des performances des instruments sensibles (par exemple, GC-MS, réacteurs).
Odeurs ou couleurs inhabituelles.
Particules dans les filtres ou les équipements en aval.
Procédure de dépannage :

Étape 1 : Identifier la source de contamination
La contamination peut s'introduire à plusieurs endroits :

Source du cylindre : La source la plus courante. Utilisez toujours des gaz présentant le degré de pureté approprié à votre application.
Lors du changement de cylindre : Cette procédure peut introduire de l'air ou de l'humidité. Purgez toujours le raccord du cylindre avant d'ouvrir la vanne principale. Procédez comme suit : « ouvrir, purger, raccorder ».
Contamination du collecteur interne : Humidité, huile ou particules dues à un nettoyage initial insuffisant, à un composant endommagé ou à un reflux en aval.
Matériaux de construction: Les matériaux incompatibles (par exemple, le laiton standard avec l'ammoniac de haute pureté) peuvent se dégrader et contaminer le flux.
Étape 2 : Résolution et prévention

Installer un système de filtration supplémentaire : Utilisez des filtres à particules en ligne (0.01 micron) et, si nécessaire, des purificateurs ou des sécheurs spécifiques au contaminant (par exemple, l'humidité, l'oxygène).
Améliorer les procédures de purge : Mettre en œuvre des procédures opérationnelles standard strictes pour les changements de bouteilles de gaz, en veillant à une évacuation ou une purge correcte du point de raccordement.
Passivation du système : Pour les systèmes à très haute pureté, il peut être nécessaire de nettoyer et de passiver l'ensemble du collecteur et de la tuyauterie afin d'éliminer les contaminants internes.






Section 6 : Maintenance proactive – La meilleure forme de dépannage

Un programme de maintenance préventive (MP) rigoureux permet d'éviter la plupart des problèmes.

Contrôles quotidiens/opérationnels :

Inspection visuelle pour détecter les dommages physiques, la corrosion ou le givre (indiquant une fuite).
Enregistrement des relevés de pression pour suivre la consommation et identifier les fuites lentes.
Contrôles hebdomadaires/mensuels :

Vérifiez l'étanchéité de tous les raccords avec un détecteur de fuites.
Vérifier le fonctionnement des systèmes de commutation et des alarmes.
Service professionnel annuel/bisannuel :

Test d'étanchéité complet du système.
Étalonnage des manomètres et des régulateurs de pression.
Inspection et remplacement des pièces d'usure : garnitures de soupape, sièges de régulateur, membranes et filtres.
Test de fonctionnement de tous les dispositifs de sécurité et des électrovannes.




Conclusion

Le dépannage d'un système de distribution de bouteilles de gaz est une démarche méthodique qui allie observation systématique et connaissance approfondie des composants du système. En respectant scrupuleusement les protocoles de sécurité, vous pouvez diagnostiquer efficacement la cause première des fuites, des problèmes de pression, des défaillances de vannes et des contaminations. N'oubliez pas que l'objectif du dépannage n'est pas seulement de résoudre le problème immédiat, mais aussi d'en comprendre l'origine afin d'éviter qu'il ne se reproduise.

L'outil le plus efficace n'est pourtant ni la clé à molette ni le détecteur de fuites, mais un programme de maintenance préventive complet et rigoureux. En investissant dans des inspections, des tests et le remplacement régulier des composants, vous transformez le dépannage, d'une intervention d'urgence, en une activité planifiée et mineure, garantissant ainsi le fonctionnement continu, sûr et fiable de votre système d'alimentation en gaz.

Pour en savoir plus sur la façon de résoudre les problèmes courants des systèmes de collecteurs de bouteilles de gaz, vous pouvez consulter le site de Jewellok à l' adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ pour plus d'informations.
