Dans les secteurs industriel, médical et des laboratoires, la demande en gaz – de l'oxygène et de l'azote à l'argon, l'hydrogène et les mélanges spéciaux – est souvent satisfaite non pas par des bouteilles individuelles, mais par des systèmes de distribution de bouteilles de gaz . Ces systèmes, qui combinent le contenu de plusieurs bouteilles en un flux d'alimentation unifié, sont essentiels aux opérations exigeant des débits élevés, une disponibilité prolongée ou une sécurité d'approvisionnement accrue. Cependant, la complexité et l'envergure croissantes de ces systèmes engendrent des risques importants pour la sécurité. Une défaillance d'un système de distribution peut avoir des conséquences catastrophiques, telles que l'asphyxie, un incendie, une explosion ou un rejet toxique.

Cet article présente un guide complet des consignes de sécurité et des bonnes pratiques relatives à la conception, l'installation, l'exploitation et la maintenance des systèmes de distribution de bouteilles de gaz. Le respect de ces principes est impératif pour garantir la sécurité du personnel, protéger les équipements et maintenir l'intégrité opérationnelle.

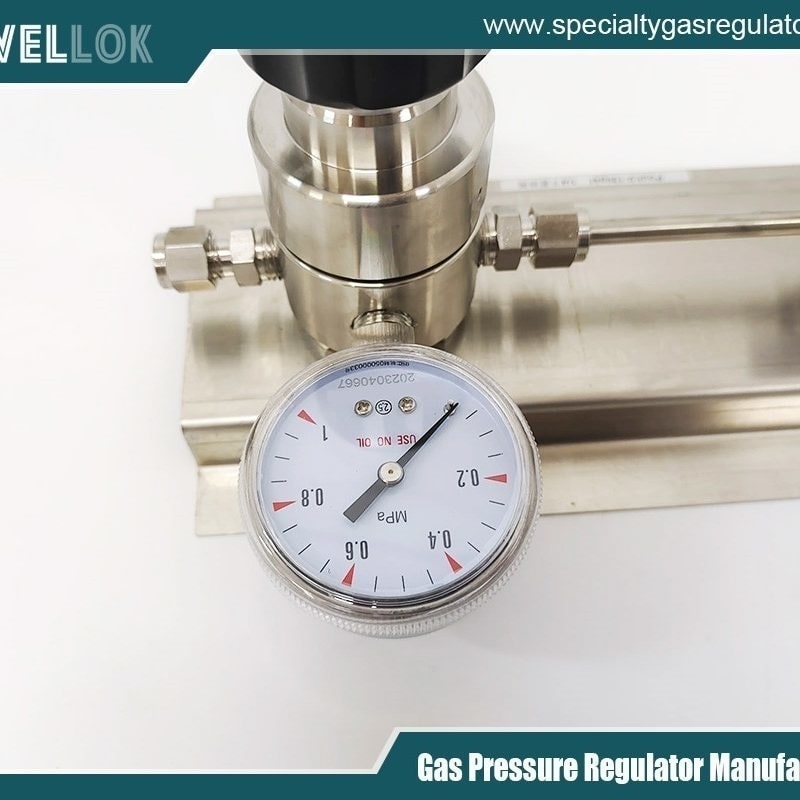

fabricants de systèmes de commutation automatique de gaz


Comprendre les systèmes à plusieurs niveaux : composants et types

Une bonne compréhension du système est essentielle à la sécurité. Un système de collecteur de bouteilles de gaz typique comprend :

Banques de cylindres : Deux groupes de cylindres ou plus (souvent un banc « primaire » et un banc « secondaire » ou « de réserve »).
Raccordements des cylindres : Tuyaux haute pression ou flexibles avec raccords spécifiques au cylindre (par exemple, raccords CGA).
En-tête du collecteur : Un collecteur de tuyauterie commun qui regroupe le gaz provenant des bouteilles raccordées.
Unité de commutation : Le cœur du système assure une alimentation en gaz continue, grâce à une commutation automatique ou manuelle entre la réserve de gaz épuisée et la réserve pleine. Il comprend des régulateurs de pression, des manomètres (pour la pression de la bouteille et la pression de distribution) et un mécanisme de commutation (à détection de pression ou électrique).
Vannes d'isolement : Des vannes sont prévues à chaque raccord de cylindre et sur le collecteur pour permettre l'isolation lors de la maintenance ou en cas d'urgence.
Clapets anti-retour: Empêcher le reflux entre les bouteilles ou les bancs de gaz, élément essentiel pour maintenir la pureté et la sécurité du gaz.
Dispositifs de décompression : Soupapes de sécurité ou disques de rupture sur le collecteur pour protéger contre la surpression.
Régulateur de livraison : Réduit la pression en tête de pipeline à une pression de service stable et utilisable pour le pipeline en aval.
Orifice de ventilation/purge : Pour évacuer les gaz en toute sécurité lors des opérations de changement de production ou de maintenance.
Types de variétés :

Collecteurs manuels : Nécessite l'intervention d'un opérateur pour actionner physiquement les vannes lorsque la réserve principale est épuisée. Convient aux applications non critiques.
Variétés semi-automatiques : Des manomètres indiquent la baisse de pression, mais la commutation est manuelle.
Collecteurs entièrement automatiques : Utilisez un dispositif de commutation à détection de pression pour basculer automatiquement et sans interruption entre les bancs de gaz. Indispensable pour les applications critiques telles que l'alimentation en gaz médicaux.




Principes fondamentaux de sécurité

La sécurité commence par une approche systématique, régie par des normes reconnues et une culture de la prudence.

Phase de conception et d'approvisionnement
La compatibilité avec le gaz est primordiale : Chaque composant — tuyauterie principale, vannes, régulateurs, joints (élastomères) et manomètres — doit être compatible avec le gaz utilisé. L'utilisation d'oxygène requiert des composants spécialement nettoyés (« service oxygène ») et exempts d'hydrocarbures afin d'éviter toute combustion. Les gaz corrosifs comme le chlorure d'hydrogène (HCl) nécessitent des matériaux résistants à la corrosion.
Respectez les codes et les normes : La conception doit être conforme aux normes locales, nationales et internationales applicables. Références clés :
Brochures de la CGA (Compressed Gas Association) : par exemple, CGA G-4.1 pour l'oxygène, CGA P-1 pour la manipulation en toute sécurité.
Normes NFPA (National Fire Protection Association) : par exemple, la norme NFPA 99 pour les établissements de soins de santé (gaz médicaux), la norme NFPA 55 pour les gaz en vrac.
ASME B31.3 : Pour la conception de tuyauteries industrielles.
Directives locales relatives aux équipements sous pression : (par exemple, PED en Europe, AS/NZ 3788 en Australasie).
Dimensionnement et pressions nominales : Le système doit être dimensionné pour le débit et la pression maximaux requis. Tous les composants doivent avoir une pression nominale supérieure à la pression maximale prévue à la source (par exemple, la pression maximale du cylindre à 21 °C, en tenant compte de l'exposition potentielle au soleil).
Caractéristiques de sécurité inhérentes : La conception doit inclure :
Conduites de ventilation dédiées : Les gaz d'échappement sont évacués vers un endroit sûr à l'extérieur, loin des sources d'inflammation et des prises d'air.
Étiquetage approprié : Étiquettes claires et permanentes indiquant le nom du gaz, le sens du flux et les avertissements de danger.
Protection physique : Protections pour protéger contre les chocs sur le cylindre ou les composants.
Séparation et ségrégation : Les comburants (par exemple, O2) doivent être stockés et acheminés séparément des produits inflammables (par exemple, H2, acétylène) conformément aux exigences de distance de séparation.
Installation et mise en service
Personnel qualifié: L'installation doit être effectuée uniquement par des installateurs ou des techniciens certifiés, formés à l'installation de systèmes de gaz et aux normes locales en matière de tuyauterie sous pression.
Test de fuite: Après installation, l'ensemble du système doit faire l'objet d'un test d'étanchéité selon une méthode approuvée (par exemple, test de perte de charge, test de bulles avec une solution de détection de fuites compatible avec le gaz). Ne jamais utiliser de solutions à base de savon sur les systèmes à oxygène.
Purge : Avant sa mise en service, le système doit être soigneusement purgé avec un gaz inerte (comme l'azote) ou le gaz de procédé lui-même afin d'éliminer les contaminants, l'humidité ou l'air, ce qui est particulièrement critique pour les systèmes de gaz de haute pureté ou réactifs.
Documentation: Créer et tenir à jour les plans « tels que construits », une liste des composants et un rapport de mise en service.




Meilleures pratiques opérationnelles

Le bon fonctionnement quotidien repose sur des procédures rigoureuses et des utilisateurs formés.

Manutention et raccordement des bouteilles de gaz :
Fixez toujours les bouteilles de gaz à un support solide à l'aide de chaînes ou de sangles.
Avant le raccordement, effectuez la procédure de « débouchage et nettoyage » : ouvrez légèrement puis refermez immédiatement la vanne du cylindre pour éliminer les saletés ou les débris de l'orifice.
Utilisez le raccord CGA approprié. Ne forcez jamais les connexions.
Assurez-vous que les étiquettes des bouteilles correspondent à celles du réseau de distribution de gaz. Ne vous fiez jamais uniquement à la couleur de la bouteille pour l'identifier.
Procédures de changement de système (pour les systèmes manuels) :
Surveillez régulièrement les manomètres de pression de la batterie principale.
Lorsque la réserve principale est presque épuisée, fermez la vanne d'isolement de la réserve principale.
Ouvrez complètement la vanne d'isolement de la banque de réserve.
Suivez systématiquement une procédure opérationnelle standard (POS) écrite.
Contrôles quotidiens/avant utilisation :
Inspectez les lieux à la recherche de signes de dommages, de corrosion ou de formation de givre (indiquant une fuite).
Vérifiez que toutes les vannes sont dans leur position de fonctionnement normale correcte.
Vérifiez que les manomètres indiquent des valeurs comprises dans les plages attendues.
Réponse d'urgence:
Connaître l'emplacement et le fonctionnement de la vanne d'arrêt d'urgence principale (ESOV). Cette vanne doit être clairement indiquée et accessible en moins de 10 secondes depuis le collecteur.
Tout le personnel présent dans la zone doit être formé aux propriétés du gaz (par exemple, comburant, inerte, inflammable, toxique) et aux mesures d'urgence appropriées (évacuation, ventilation, intervention en cas d'incendie).
Afficher des instructions d'urgence claires à proximité.




Régime d'entretien et d'inspection

La maintenance proactive prévient les pannes.

Calendrier d'entretien préventif : Établissez un calendrier en fonction des recommandations du fabricant et de l'évaluation des risques. Cela comprend généralement :
Inspection/révision du régulateur : Annuellement ou selon les heures d'entretien. Les diaphragmes et les sièges se dégradent.
Test de fuite: Un test complet du système doit être effectué au moins une fois par an, ou après toute opération de maintenance.
Vérification du fonctionnement de la vanne : Assurez-vous que toutes les vannes d'isolement et d'inversion fonctionnent correctement.
Vérification du dispositif de secours : Vérifiez que les soupapes de décharge de pression ne sont ni scellées ni obstruées et que leur date d'étalonnage est correcte.
Remplacement des composants :
Utilisez uniquement des pièces de rechange approuvées ou spécifiées par le fabricant.
Remplacez les flexibles haute pression (rallonges) selon un calendrier temporel (par exemple, tous les 3 à 5 ans) quel que soit leur état visible, car la dégradation interne n'est pas visible.
Tenue des registres: Tenez un registre détaillé de toutes les inspections, tests, interventions de maintenance et incidents. Cette obligation légale est requise dans de nombreuses juridictions et est essentielle pour le suivi de l'historique du système.




Considérations particulières pour certains gaz

Comburants (oxygène, protoxyde d'azote) : Appliquer une politique stricte d'hygiène des mains et des outils. Interdiction d'utiliser des huiles, des graisses ou des hydrocarbures. Utiliser uniquement des produits d'étanchéité pour filetage compatibles avec l'oxygène (le cas échéant). Afficher des panneaux « Interdiction de fumer / Interdiction d'utiliser des flammes nues ».
Substances inflammables (hydrogène, acétylène, méthane) : Assurez-vous que tous les équipements électriques de la zone sont adaptés aux emplacements dangereux de classe I, division 1 ou 2. Installez des pare-flammes aux endroits requis. Mettez à la terre et reliez tous les composants afin d'éviter les décharges électrostatiques.
Inertes (azote, argon, CO2) : Le principal danger est l'asphyxie. Installez le collecteur dans un endroit bien ventilé. Envisagez l'utilisation de détecteurs de carence en oxygène avec alarmes sonores et visuelles si le risque est important. Signalez clairement les zones concernées : « Azote – Risque d'asphyxie ».
Substances toxiques et corrosives : Installez le collecteur dans une armoire à gaz ou un local ventilé relié à un épurateur ou à un endroit sûr. Prévoyez un accès facile à une douche oculaire et à un lave-œil de secours. Utilisez une double paroi tubulaire si nécessaire.

vannes à membrane et réducteurs de pression en acier inoxydable 316L ultra-pur (UHP)


Conclusion

Les systèmes de distribution de bouteilles de gaz sont des dispositifs de contrôle technique qui, correctement conçus et gérés, améliorent considérablement l'efficacité opérationnelle et la sécurité. Toutefois, leur complexité exige le respect et l'application rigoureuse d'un cadre de sécurité global. Ce cadre repose sur quatre piliers : une conception compétente conforme aux normes, une installation et une mise en service réalisées par des professionnels, une exploitation quotidienne rigoureuse assurée par un personnel formé et une culture de maintenance solide et documentée.

Investir dans la sécurité n'est pas qu'une simple obligation de conformité réglementaire ; c'est un impératif opérationnel fondamental. Une défaillance d'un système de distribution de gaz peut avoir des conséquences rapides et graves. En appliquant les lignes directrices et les bonnes pratiques décrites ci-dessus, les organisations peuvent garantir un approvisionnement en gaz non seulement fiable, mais aussi sûr, protégeant ainsi leurs atouts les plus précieux : leurs employés et leurs installations.
