Guide complet des régulateurs de pression de gaz en acier inoxydable UHP 316L

Guide complet des régulateurs de pression de gaz en acier inoxydable UHP 316L

Les régulateurs de pression de gaz ultra-purs (UHP) sont des composants essentiels dans les industries où la contamination par les gaz peut compromettre les procédés, la sécurité ou la qualité des produits. Fabriqués principalement en acier inoxydable 316L, ces régulateurs sont conçus pour manipuler des gaz d'une pureté de 99.999 % ou plus. Ils jouent un rôle crucial dans des applications telles que la fabrication de semi-conducteurs, la production pharmaceutique, la chromatographie en phase gazeuse et la manipulation de gaz spéciaux. Ce guide offre une vue d'ensemble complète des régulateurs de pression de gaz UHP en acier inoxydable 316L, abordant leur conception, leurs matériaux, leur fonctionnement, leur sélection, leurs applications, leur maintenance et les précautions de sécurité à prendre. Grâce à une meilleure compréhension de ces dispositifs, les ingénieurs et les techniciens peuvent garantir des performances et une fiabilité optimales dans des environnements critiques.

Les régulateurs UHP se distinguent des régulateurs de pression standard par leur volume interne minimal, la pureté supérieure des matériaux utilisés et leur fonctionnement sans contamination. L'emploi de l'acier inoxydable 316L, une variante à faible teneur en carbone de l'acier inoxydable 316, améliore la résistance à la corrosion et réduit les risques de dégazage ou de libération de particules. Ces caractéristiques les rendent indispensables pour la manipulation de gaz toxiques, corrosifs, inflammables ou réactifs tels que le silane, le chlorure d'hydrogène ou l'azote ultra-pur.

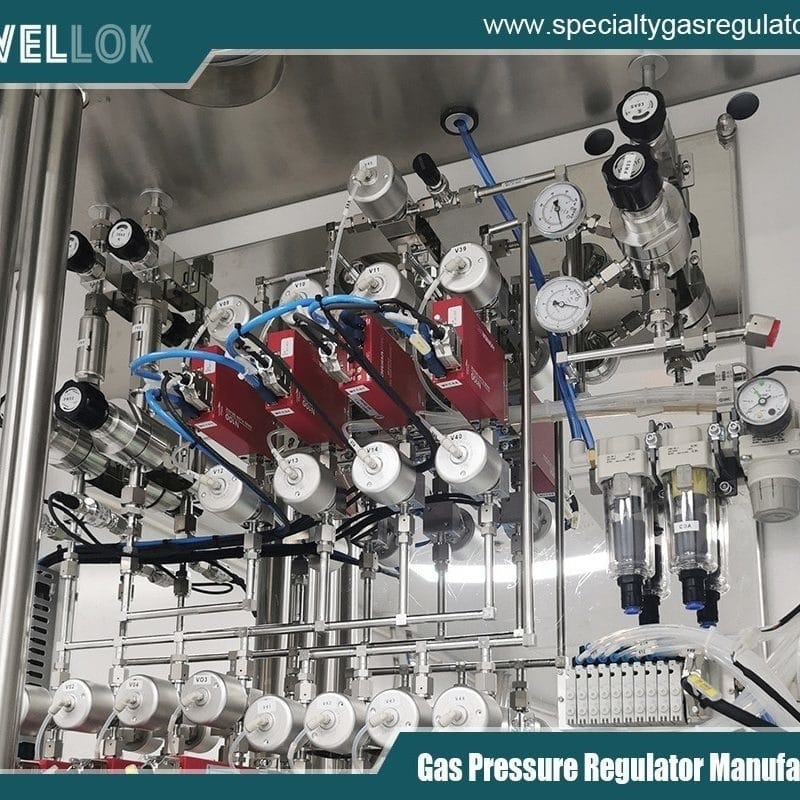

régulateurs de pression de gaz en acier inoxydable UHP 316L
Comprendre les exigences UHP

Les systèmes à ultra-haute pureté exigent des régulateurs qui empêchent toute contamination, même à l'état de traces, du flux de gaz. Des contaminants tels que l'humidité, l'oxygène ou les particules peuvent engendrer des défauts dans la microélectronique ou des imprécisions dans les instruments d'analyse. Les régulateurs UHP y parviennent grâce à des techniques de fabrication spécialisées, notamment l'usinage de barres plutôt que le forgeage, ce qui permet d'obtenir une structure granulaire plus fine et des surfaces internes plus lisses. Les finitions de surface à faible rugosité (Ra) minimisent les zones d'adhérence des particules.

Dans la fabrication de semi-conducteurs, par exemple, les gaz UHP sont utilisés dans des procédés tels que le dépôt chimique en phase vapeur, où la pureté influe directement sur les rendements. Les organismes de réglementation doivent se conformer à des normes comme la norme SEMI F20 pour les matériaux de qualité UHP, garantissant que l'acier inoxydable 316L subit une seconde refusion afin de réduire au maximum les impuretés. Ce niveau de pureté concerne non seulement le matériau, mais aussi le processus d'assemblage, souvent réalisé en salles blanches ISO 4 pour éviter toute contamination de l'air.



Propriétés de l'acier inoxydable 316L

L'acier inoxydable 316L est le matériau de prédilection pour les régulateurs de pression de gaz UHP grâce à ses propriétés exceptionnelles. Il contient de 16 à 18 % de chrome, de 10 à 14 % de nickel et de 2 à 3 % de molybdène, avec une teneur en carbone limitée à 0.03 % afin d'éviter la précipitation de carbures lors du soudage. Cette composition lui confère une résistance supérieure à la corrosion par piqûres et à la corrosion caverneuse, notamment en milieu chloré.

Dans les applications UHP, la nature non réactive de l'acier inoxydable 316L empêche l'adsorption et le dégazage des contaminants. Contrairement aux matériaux élastomères, les membranes en acier inoxydable n'absorbent ni l'humidité ni les hydrocarbures, préservant ainsi l'intégrité du gaz. L'électropolissage améliore encore la surface en éliminant les irrégularités microscopiques et en créant une couche passivée résistante à la corrosion et à la formation de particules. Pour les gaz hautement corrosifs, des variantes comme l'Hastelloy C-22 peuvent être utilisées pour les composants internes, mais l'acier inoxydable 316L demeure la référence pour les corps et les pièces en contact avec le fluide.

La résistance mécanique du matériau permet aux régulateurs de supporter des pressions d'entrée jusqu'à 6 000 psig tout en assurant des pressions de sortie précises aussi basses que 0.1 psig. Sa soudabilité permet des assemblages bout à bout autogènes, réduisant ainsi les risques de fuite et garantissant une étanchéité parfaite à l'hélium.



Conception et composants des régulateurs UHP

Un régulateur de pression de gaz typique en acier inoxydable UHP 316L comprend trois éléments principaux : un mécanisme de chargement, un élément de détection et un élément de contrôle. Le mécanisme de chargement, souvent un ressort actionné par une molette, permet de régler la pression de sortie souhaitée. L’élément de détection est généralement une membrane en acier inoxydable qui détecte les variations de pression et actionne l’élément de contrôle — un clapet ou une vanne qui module le débit à travers un orifice.

Les clapets UHP sont conçus avec des corps usinés dans la masse afin de minimiser le volume interne, facilitant ainsi une purge rapide et réduisant les zones mortes où les contaminants pourraient s'accumuler. Les membranes sont en acier inoxydable 316L pour éviter la dégradation de l'élastomère, et les joints sont métal sur métal pour une étanchéité parfaite. Les modèles à siège fixé, où le siège est solidaire du clapet, sont couramment utilisés pour les gaz corrosifs, car ils préviennent l'érosion du siège.

Parmi les autres fonctionnalités, on trouve des manomètres pour la surveillance des pressions d'entrée et de sortie, des soupapes de décharge pour la protection contre les surpressions et des filtres pour retenir les particules. Les modèles à haut débit peuvent être équipés d'un dôme pour la commande à distance, tandis que les versions compactes conviennent aux installations à espace restreint.



Principes de travail

Les régulateurs UHP fonctionnent selon le principe de l'équilibre des forces. Le gaz d'admission pénètre à haute pression et exerce une pression sur l'élément de contrôle. Le ressort de rappel comprime la membrane, ouvrant ainsi la vanne et permettant le passage du gaz jusqu'à ce que la pression de sortie équilibre la force du ressort. Lorsque la demande en aval varie, la membrane ajuste la position de la vanne afin de maintenir un débit constant.

Les détendeurs à un étage effectuent cette opération en une seule étape, ce qui convient aux pressions d'entrée stables. Les modèles à deux étages ajoutent une réduction intermédiaire, assurant un débit constant même lorsque la pression dans la bouteille diminue. Pour les pressions UHP, le faible volume interne favorise un équilibre rapide, et des dispositifs comme les systèmes de purge croisée permettent un rinçage au gaz inerte lors des changements de bouteille, évitant ainsi toute contamination atmosphérique.

Dans les régulateurs à dôme, la pression du gaz ou de l'air remplace le ressort, permettant des réglages précis à distance. Ce système est idéal pour les applications automatisées en salles blanches.



Applications

Les régulateurs en acier inoxydable UHP 316L sont essentiels dans les usines de semi-conducteurs pour la distribution de gaz de procédé tels que l'arsine ou la phosphine, exempts d'impuretés. Dans l'industrie pharmaceutique, ils contrôlent les gaz inertes nécessaires aux environnements stériles. Les laboratoires d'analyse les utilisent comme gaz vecteurs en chromatographie, garantissant ainsi des mesures précises.

Parmi les autres applications, on peut citer l'aérospatiale pour les systèmes de carburant, l'industrie agroalimentaire pour la régulation du CO2 et la recherche pour la manipulation de gaz spéciaux. Les modèles haute pression permettent de respecter les normes d'étalonnage, tandis que les régulateurs de contre-pression protègent les systèmes contre la surpression dans les conduites d'évacuation.



Critères de Sélection

Le choix d'un détendeur UHP implique d'évaluer le type de gaz (corrosif, toxique ou inerte), les plages de pression (entrée jusqu'à 10 000 psig, sortie 0-500 psig), les débits (jusqu'à 250 scfm) et les exigences de pureté. La compatibilité des matériaux est primordiale : acier inoxydable 316L pour les gaz semi-corrosifs, alliages renforcés pour les gaz agressifs.

Tenez compte de l'emplacement : montage sur cylindre pour les hautes pressions d'entrée ou au point d'utilisation pour une précision optimale. Un modèle à deux étages est recommandé pour les alimentations fluctuantes, tandis qu'un modèle à un étage convient à la régulation en ligne. Des caractéristiques telles que l'électropolissage, les finitions à faible rugosité (Ra) et l'assemblage en salle blanche garantissent la conformité aux normes UHP. Prévoyez un budget pour les accessoires comme les collecteurs ou les systèmes de purge.



Installation et maintenance

L'installation nécessite un environnement propre et sec. Raccordez les conduites à l'aide de raccords compatibles, purgez-les avec un gaz inerte et effectuez un test d'étanchéité à l'hélium. Fixez solidement l'ensemble pour éviter les vibrations.

L'entretien comprend des inspections régulières pour détecter les fuites, en utilisant des solutions savonneuses sur les raccords. Purgez les gaz dangereux avant et après utilisation. Remplacez les membranes si elles sont endommagées ; nettoyez les composants internes uniquement avec des solvants homologués. Procédure d'arrêt : fermez les vannes, relâchez la pression, purgez et débranchez en toute sécurité. Un étalonnage annuel garantit la précision.



Considérations de sécurité

La sécurité est primordiale lors de la manipulation de gaz dangereux avec des régulateurs UHP. Utilisez-les dans des zones bien ventilées et équipées de détecteurs de gaz. Le dispositif de décompression empêche les explosions ; la conception à membrane liée limite les risques de défaillance. Respectez les normes telles que CGA pour les raccordements. La formation à la manipulation des gaz toxiques réduit les risques.




régulateurs de pression de gaz en acier inoxydable UHP 316L
Conclusion

Les régulateurs de pression de gaz en acier inoxydable UHP 316L sont des prouesses d'ingénierie qui garantissent la pureté du gaz dans les applications les plus exigeantes. Leur conception robuste, la qualité exceptionnelle des matériaux et leur fonctionnement précis les rendent indispensables. En respectant les bonnes pratiques de sélection, d'installation et de maintenance, les utilisateurs bénéficient de performances fiables et d'une longue durée de vie. À mesure que les industries évoluent, ces régulateurs continueront de favoriser les innovations dans la distribution de gaz de haute pureté.
