Fabricant leader mondial de vannes à membrane UHP : Solutions avancées pour les systèmes de semi-conducteurs et de gaz de haute pureté

Fabricant leader mondial de vannes à membrane UHP : Solutions avancées pour les systèmes de semi-conducteurs et de gaz de haute pureté

Dans la fabrication de semi-conducteurs, l'industrie pharmaceutique, la production photovoltaïque, les biotechnologies et d'autres applications industrielles de pointe, la pureté des gaz et la fiabilité des procédés sont essentielles à la qualité des produits. Même des quantités infimes de contamination particulaire, d'humidité, d'oxygène ou d'impuretés métalliques peuvent affecter les performances du procédé et entraîner des pertes de production importantes. C'est pourquoi les vannes à membrane à ultra-haute pureté (UHP) sont devenues des composants indispensables des systèmes modernes de distribution de fluides et de gaz de haute pureté.

En tant que fabricant leader mondial de vannes à membrane UHP, nous nous concentrons sur le développement et la fabrication de vannes à membrane haute performance destinées aux applications exigeantes où la pureté, l'étanchéité, la résistance à la corrosion et la précision du contrôle du débit sont essentielles. Des systèmes de distribution de gaz pour semi-conducteurs et des armoires à gaz aux panneaux de gaz spéciaux et aux équipements de process, nos vannes à membrane UHP assurent un contrôle fiable sur l'ensemble du réseau de distribution de gaz de process.


Qu'est-ce qu'une vanne à membrane UHP ?
Une vanne à membrane UHP est une vanne spécialisée conçue pour le contrôle des gaz ou liquides de haute pureté, tout en minimisant la contamination et les fuites. Contrairement aux vannes conventionnelles qui utilisent des tiges, des garnitures ou des éléments d'étanchéité coulissants exposés au fluide, les vannes à membrane utilisent une membrane flexible pour isoler le fluide du mécanisme de commande.

Cette conception offre plusieurs avantages importants pour les applications de haute pureté :

Contamination interne minimale
Étanchéité parfaite
Génération de particules réduite
Faible volume mort
Excellente résistance à la corrosion
Performances d'arrêt fiables
Longue durée de vie
Convient aux gaz de haute pureté et réactifs
Dans la fabrication des semi-conducteurs, ces caractéristiques sont particulièrement importantes car les gaz de procédé tels que l'azote, l'hydrogène, l'oxygène, l'argon, le silane, l'ammoniac et divers gaz spéciaux doivent être acheminés dans des conditions soigneusement contrôlées.

Une vanne à membrane UHP correctement conçue contribue à maintenir l'intégrité du système d'alimentation en gaz, de la source de gaz à la chambre de traitement.

Pourquoi les vannes à membrane UHP sont essentielles à la fabrication des semi-conducteurs
Les procédés modernes de fabrication de semi-conducteurs exigent un contrôle de plus en plus strict de la pureté des gaz. À mesure que les semi-conducteurs se miniaturisent et que les procédés de fabrication se complexifient, la contamination, autrefois tolérée, peut devenir une source majeure de pertes de rendement.

Une vanne installée dans un système de distribution de gaz pour semi-conducteurs doit donc faire bien plus que simplement ouvrir et fermer une conduite de gaz.

Il doit fournir :

Haute étanchéité
Génération de particules faibles
faible contamination de la surface interne
Haute résistance à la corrosion
Performances opérationnelles constantes
Excellente répétabilité
Performances fiables sur des milliers de cycles
Les vannes à membrane UHP sont couramment installées dans les armoires à gaz, les panneaux de distribution de gaz, les boîtes de collecteurs de vannes, les systèmes de gaz spéciaux, les lignes de traitement des semi-conducteurs et les équipements de distribution de produits chimiques .

La vanne constitue une barrière essentielle entre la source de gaz de haute pureté et le processus de fabrication. Tout dysfonctionnement de la vanne peut potentiellement introduire des contaminants ou interrompre l'approvisionnement en gaz.

Matériaux avancés pour vannes à membrane UHP
Le choix des matériaux est l'un des facteurs les plus importants dans la fabrication des vannes UHP.

Pour les applications dans le domaine des semi-conducteurs et des gaz de haute pureté, l'acier inoxydable de haute qualité est largement utilisé car il combine résistance mécanique, résistance à la corrosion et compatibilité avec les environnements de traitement exigeants.

316L Acier inoxydable
L'acier inoxydable 316L est un matériau couramment choisi pour les composants de gaz UHP en raison de sa résistance à la corrosion et de son adéquation aux applications de haute pureté.

Pour les applications exigeantes dans le domaine des semi-conducteurs, des procédés de fabrication avancés permettent d'améliorer encore les performances des matériaux. Selon l'application, des aciers inoxydables spécialisés, tels que l'acier inoxydable 316L VIM-VAR, peuvent être utilisés lorsqu'une qualité de matériau exceptionnellement élevée est requise.

La fusion par induction sous vide (VIM) et la refusion à l'arc sous vide (VAR) sont des procédés métallurgiques avancés conçus pour améliorer la propreté et la consistance des matériaux.

Le matériau final de la vanne doit être sélectionné en fonction de :

Compatibilité avec les gaz
Exigences de pression
Conditions de température
Caractéristiques de corrosion
Exigences de pureté
Exigences mécaniques
procédés de nettoyage et de fabrication
Matériaux du diaphragme
Le diaphragme est l'un des composants les plus importants à l'intérieur d'une vanne à diaphragme UHP.

Selon la conception et l'application de la vanne, des matériaux de membrane métalliques spécialisés peuvent être utilisés pour fournir la combinaison requise de flexibilité, de résistance à la fatigue, de résistance à la corrosion et de performance d'étanchéité.

Pour des applications particulièrement exigeantes, les superalliages à base de cobalt peuvent offrir d'excellentes propriétés mécaniques et une résistance aux conditions de traitement difficiles.

Le matériau du diaphragme doit être soigneusement adapté au gaz de procédé et à l'environnement d'exploitation afin de garantir une fiabilité à long terme.

La précision de fabrication détermine les performances de la vanne
Une vanne à membrane UHP de haute qualité n'est pas simplement une vanne conventionnelle fabriquée en acier inoxydable. L'ensemble du processus de fabrication doit être optimisé pour les applications de haute pureté.

La finition de surface, la géométrie interne, la qualité de la soudure, le nettoyage, l'assemblage et les tests influencent tous les performances finales de la vanne.

Usinage de précision
L'usinage CNC de précision est couramment utilisé pour fabriquer les corps de vannes UHP et leurs composants internes.

L'usinage de haute précision permet de contrôler :

Dimensions internes
Surfaces d'étanchéité
Géométrie des ports
Interfaces de diaphragme
Volume interne
Dimensions de la connexion
La constance de la qualité d'usinage est particulièrement importante lors de l'installation de vannes dans des systèmes complexes de distribution de gaz pour semi-conducteurs, où de multiples composants doivent être connectés entre eux.

Finition de surface intérieure
La qualité de la surface interne est un autre élément essentiel à prendre en compte.

Les surfaces internes rugueuses peuvent créer des zones d'accumulation de particules, d'humidité ou de contaminants. Un processus de finition de surface rigoureusement contrôlé contribue à réduire ces risques et favorise un nettoyage plus efficace.

Selon les exigences du client, les composants UHP peuvent utiliser des procédés de polissage spécialisés pour obtenir une surface interne lisse et uniforme.

L’objectif n’est pas simplement de rendre la surface esthétiquement attrayante. La surface interne doit être adaptée à la pureté du gaz requise, au processus de nettoyage et à l’environnement d’application.

Magnétoscope et autres connexions UHP
La technologie de connexion joue un rôle important dans le maintien de l'intégrité du système.

Les vannes à membrane UHP peuvent être configurées avec des raccords haute pureté spécialisés, y compris des raccords de type VCR , en fonction des exigences du système de distribution de gaz.

Une connexion UHP correctement conçue offre :

Étanchéité métal sur métal fiable
Faible fuite
Haute stabilité mécanique
Risque de contamination réduit
Intégration facile dans les panneaux à gaz UHP
Le choix du raccordement doit tenir compte du diamètre des tuyaux, de la pression, de la compatibilité avec les gaz, de l'environnement d'installation, des exigences de maintenance et des normes industrielles applicables.

Pour les systèmes de gaz destinés aux semi-conducteurs, la vanne et le raccord doivent être considérés comme un système d'étanchéité intégré plutôt que comme des composants indépendants.

Tests d'étanchéité et contrôle de la qualité
L'étanchéité est l'une des caractéristiques de performance les plus importantes d'une vanne à membrane UHP.

Même une très petite fuite peut compromettre un système de gaz de haute pureté, surtout lorsqu'il s'agit de gaz toxiques, corrosifs, inflammables ou hautement réactifs.

Les fabricants professionnels de vannes UHP mettent donc en œuvre de multiples procédures de contrôle qualité tout au long du processus de fabrication.

Les inspections et les tests typiques peuvent comprendre :

Inspection dimensionnelle
Vérification des matériaux
Inspection de surface
Test de pression
Test de fuite à l'hélium
cyclisme fonctionnel
Tests de performance du diaphragme
Vérification du nettoyage
Contrôle des emballages
Le test d'étanchéité à l'hélium est particulièrement précieux car l'hélium peut être détecté à des taux de fuite extrêmement faibles.

Pour les vannes UHP haute performance, les fabricants peuvent spécifier des exigences de taux de fuite adaptées à l'application et aux normes industrielles applicables.

Le contrôle qualité doit commencer par les matières premières et se poursuivre tout au long des étapes suivantes : usinage, soudage, nettoyage, assemblage, tests et emballage.

Électropolissage et nettoyage UHP
Le nettoyage est une étape essentielle de la fabrication des vannes UHP.

L'usinage et la fabrication peuvent laisser des traces d'huiles, de particules, de résidus ou d'autres contaminants. Si ces contaminants ne sont pas correctement éliminés, ils peuvent pénétrer dans le système d'alimentation en gaz pendant son fonctionnement.

Un procédé de nettoyage UHP professionnel est donc conçu pour minimiser :

contamination par les hydrocarbures
Particules
Humidité
résidus métalliques
Traitement des huiles
Autres contaminants de surface
Pour certaines applications de haute pureté, l'électropolissage peut également être utilisé pour améliorer les caractéristiques de surface et faciliter le nettoyage.

Après nettoyage, les vannes doivent être manipulées dans un environnement contrôlé et emballées de manière appropriée afin d'éviter toute recontamination.

Ceci est particulièrement important pour les clients du secteur des semi-conducteurs, car une vanne parfaitement fabriquée peut tout de même perdre ses avantages en matière de pureté si elle est mal nettoyée, manipulée ou emballée.

Vannes à membrane UHP pour armoires à gaz

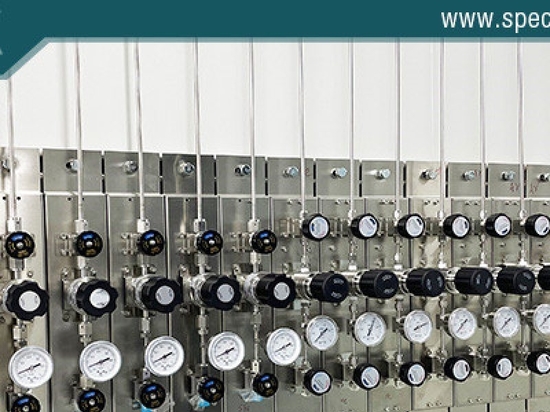

Les armoires à gaz sont largement utilisées pour stocker et distribuer en toute sécurité des gaz spéciaux dans les installations de semi-conducteurs et de fabrication de pointe.

Dans une armoire à gaz, les vannes à membrane UHP peuvent être installées à différents endroits du circuit de distribution de gaz, notamment :

conduites d'arrivée de gaz
sections de régulation de pression
Lignes de purge
conduites de ventilation
Systèmes de commutation de gaz
Collecteurs de distribution
Systèmes d'alimentation en gaz automatiques
La vanne doit fonctionner de manière fiable tout en s'intégrant aux régulateurs de pression, aux filtres, aux capteurs, aux tubes, aux raccords et aux systèmes de contrôle.

Pour les armoires à gaz automatisées, les vannes à membrane pneumatiques UHP sont particulièrement précieuses car elles peuvent être commandées à distance et intégrées aux systèmes d'automatisation des installations.

Vannes à membrane UHP pour systèmes de distribution de gaz
Un système moderne de distribution de gaz pour semi-conducteurs peut contenir des dizaines, voire des centaines de composants individuels.

Le fonctionnement de chaque vanne contribue à la fiabilité globale du système.

Les vannes à membrane UHP sont couramment utilisées dans :

Fabrication de semi-conducteurs
Les applications comprennent le CVD, le PVD, l'ALD, la gravure, l'implantation ionique et d'autres procédés semi-conducteurs nécessitant une distribution contrôlée de gaz spéciaux.

Fabrication photovoltaïque
Des gaz de haute pureté sont utilisés dans plusieurs procédés de fabrication de cellules photovoltaïques. Un fonctionnement fiable des vannes contribue à maintenir la stabilité de l'approvisionnement en gaz et des conditions de procédé.

Production de LED et de semi-conducteurs composés
La fabrication de semi-conducteurs composés peut impliquer des gaz hautement réactifs ou corrosifs, ce qui engendre des exigences élevées en matière de matériaux de vannes et de technologies d'étanchéité.

Applications pharmaceutiques et biotechnologiques
Les gaz de haute pureté peuvent être utilisés pour le contrôle des procédés, l'inertage, le conditionnement et les procédés de fabrication spécialisés.

Systèmes de recherche et de laboratoire
Les installations de recherche ont fréquemment besoin de systèmes de distribution de gaz flexibles capables de gérer des gaz de haute pureté et des gaz spéciaux.

Vannes à membrane UHP pneumatiques vs manuelles
Les vannes à membrane UHP peuvent généralement être conçues en configurations manuelles ou automatisées.

Les vannes manuelles conviennent aux applications où les opérateurs ont besoin d'un contrôle direct et où la vanne ne nécessite pas de cycles automatisés fréquents.

Les avantages comprennent:

Fonctionnement simple
Une installation facile
Complexité du système réduite
Entretien pratique
Les Vannes pneumatiques , quant à elles, conviennent aux systèmes automatisés de distribution de gaz.

Ils peuvent être intégrés avec :

Systèmes PLC
Contrôleurs d'armoires à gaz
Systèmes de verrouillage de sécurité
Systèmes de purge automatique
Systèmes de commutation de gaz
La configuration correcte dépend des exigences d'automatisation du système, de la fréquence de fonctionnement, des exigences de sécurité et de l'architecture de l'installation.

Comment choisir la bonne vanne à membrane UHP
Le choix d'une vanne à membrane UHP doit se baser sur l'environnement d'exploitation complet et non uniquement sur la taille de la vanne.

Les facteurs clés incluent :

1. Gaz de procédé
Vérifier la compatibilité entre le gaz et tous les matériaux en contact avec le fluide.

2. Pression de fonctionnement
La pression nominale de la vanne doit être supérieure à la pression de service réelle, avec une marge de conception appropriée.

3. Températures
La température influe sur les performances du diaphragme, les matériaux d'étanchéité et la durabilité de la vanne.

4. Taille du port
L'orifice de la vanne doit correspondre au débit de gaz requis et à la tuyauterie du système.

5. Type de connexion
Le choix des configurations de connexion (magnétoscope, etc.) à haute pureté doit être effectué en fonction des exigences du système.

6. Exigence relative aux fuites
Pour les systèmes de gaz critiques destinés aux semi-conducteurs, des fuites externes et internes extrêmement faibles peuvent être requises.

7. Cycle de vie
Les systèmes de gaz automatisés peuvent nécessiter des vannes capables de fonctionner par cycles répétés sur de longues périodes.

8. Exigence de pureté
Les matériaux, la finition de surface, le nettoyage, l'emballage et l'environnement de fabrication de la vanne doivent correspondre au niveau de pureté requis.

Pourquoi choisir un fabricant professionnel de vannes à membrane UHP ?
Choisir le bon fabricant est tout aussi important que de sélectionner le bon modèle de vanne.

Un fabricant professionnel doit posséder des compétences couvrant l'ensemble de la chaîne de production, y compris la sélection des matériaux, l'usinage de précision, la technologie des diaphragmes, le soudage, le traitement de surface, le nettoyage, l'assemblage, les tests et le contrôle de la qualité.

Pour les clients internationaux du secteur des semi-conducteurs, un fournisseur fiable doit également être capable de fournir :

Technique de documentation
Certificats de matériaux
Dessins cotés
Rapports d'essai
registres d'inspection de la qualité
Configurations de vannes personnalisées
Capacité de production stable
Performances constantes d'un lot à l'autre
Expérience d'exportation internationale
Ces fonctionnalités aident les clients à réduire les risques d'intégration et à maintenir une production stable tout au long du cycle de vie des équipements.

L'avenir de la technologie des vannes à membrane UHP
À mesure que la fabrication des semi-conducteurs évolue vers des nœuds de processus plus petits et des technologies de processus plus complexes, les exigences en matière d'approvisionnement en gaz deviendront de plus en plus contraignantes.

Les futures vannes à membrane UHP devraient se concentrer sur plusieurs domaines :

Pureté supérieure : L’amélioration des matériaux, des procédés de nettoyage et des environnements de fabrication contribuera à réduire la contamination.

Durée de vie plus longue : Des matériaux de diaphragme avancés et des structures de soupape optimisées peuvent améliorer la durée de vie du cycle.

Automatisation et intelligence : les vannes pneumatiques et à commande électronique seront de plus en plus intégrées aux systèmes intelligents de gestion des gaz.

Meilleure résistance à la corrosion : New materials and surface treatments will support increasingly aggressive process gases.

Volume interne réduit : une géométrie de vanne optimisée peut contribuer à réduire la consommation de gaz et à améliorer l'efficacité de la purge.

Amélioration de la régularité de la production : L’usinage CNC avancé, l’inspection automatisée et la gestion numérique de la qualité permettront d’améliorer la régularité des lots.


Conclusion
Les vannes à membrane UHP sont des composants essentiels des systèmes modernes de distribution de gaz de haute pureté. Leurs performances influent directement sur la pureté du gaz, le contrôle des fuites, la stabilité du procédé, la fiabilité des équipements et l'efficacité de la production.

En tant que leader mondial Fabricant de vannes à membrane UHP , nous nous engageons à fournir des solutions de vannes haute performance pour les semi-conducteurs, le photovoltaïque, les produits pharmaceutiques, la biotechnologie, les laboratoires et les applications industrielles avancées.

Des matériaux en acier inoxydable 316L de haute qualité et un usinage CNC de précision à une technologie de diaphragme spécialisée, un nettoyage UHP, des tests d'étanchéité et un emballage contrôlé, chaque étape de la fabrication joue un rôle important dans l'obtention de performances fiables et de haute pureté.

Pour les clients qui fabriquent des armoires à gaz pour semi-conducteurs, des systèmes de distribution de gaz UHP, des panneaux à gaz spéciaux ou d'autres équipements de traitement de haute pureté, le choix d'un fabricant qualifié de vannes à membrane UHP peut améliorer considérablement la fiabilité du système et réduire les risques d'exploitation à long terme.

La vanne à membrane UHP adaptée est bien plus qu'un simple composant de régulation de débit : c'est un élément essentiel de l'architecture de contrôle de la contamination et de sécurité des procédés d'une installation de fabrication de pointe.

Si vous recherchez un fabricant fiable de vannes à membrane UHP capable de fournir des solutions standard et personnalisées, l'évaluation de la qualité des matériaux, de la finition de surface, de la technologie de connexion, des performances d'étanchéité, des procédures de nettoyage, des capacités de test et de la constance de la production devrait constituer le fondement de votre processus de sélection des fournisseurs.

Pour en savoir plus sur Jewellok, fabricant leader mondial de vannes à membrane UHP : solutions avancées pour les systèmes de semi-conducteurs et de gaz de haute pureté, vous pouvez visiter le site de Jewellok à l' adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/  pour plus d'informations.
