Comment diagnostiquer rapidement la cause d'une pression de sortie constamment basse dans un régulateur de pression de gaz 1/2 ?

Comment diagnostiquer rapidement la cause d'une pression de sortie constamment basse dans un régulateur de pression de gaz 1/2 ?

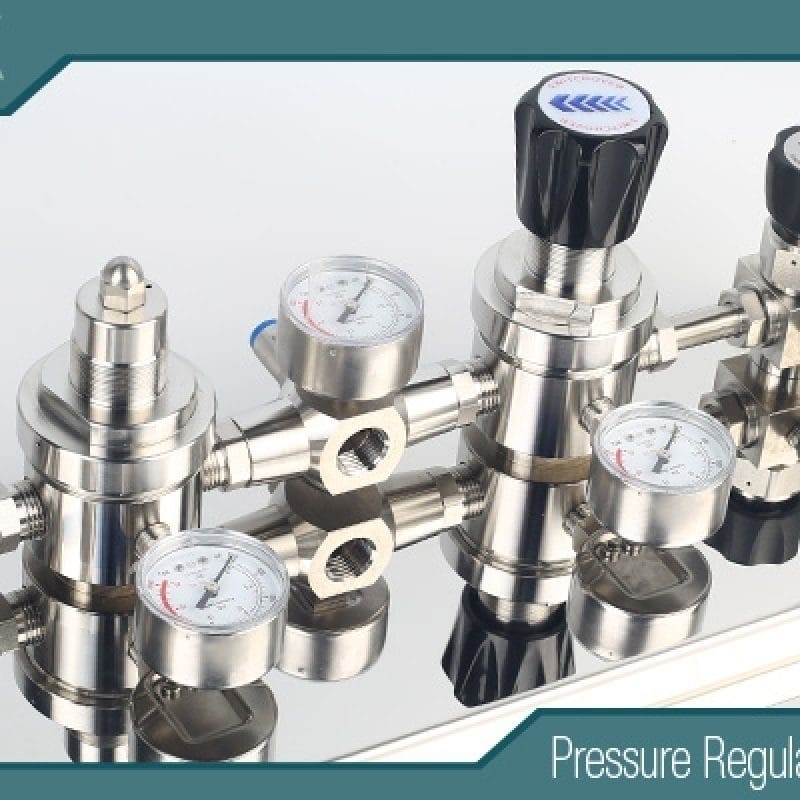

Les régulateurs de pression de gaz sont des composants essentiels des systèmes de gaz résidentiels, commerciaux et industriels. Ils permettent de réduire la pression du gaz provenant des conduites ou des réservoirs à des niveaux sûrs et utilisables pour des appareils tels que les chaudières, les chauffe-eau, les cuisinières et les générateurs. Un régulateur de pression de gaz de 1/2 pouce , couramment utilisé pour les applications à débit moyen, est généralement compatible avec les raccords à filetage NPT (National Pipe Thread) de 1/2 pouce et est conçu pour des débits allant jusqu'à environ 200 000 à 500 000 BTU/h, selon le modèle et le type de gaz (gaz naturel ou propane). Cependant, des problèmes comme une pression de sortie constamment basse peuvent perturber le fonctionnement, entraînant une combustion inefficace, des dysfonctionnements des appareils, voire des risques pour la sécurité tels qu'une combustion incomplète et une accumulation de monoxyde de carbone.

La question posée est de savoir si, outre les problèmes bien connus tels que la détérioration de la membrane et la fatigue du ressort, une faible pression de sortie d'un régulateur de 1/2 pouce peut provenir d'un débit insuffisant dû à des dimensions d'interface inadaptées. Cette question est pertinente, car des composants non adaptés – tels que des tuyaux, des raccords ou des vannes non conformes aux spécifications du régulateur – peuvent effectivement restreindre le débit de gaz, entraînant une chute de pression lorsque le système peine à satisfaire la demande. En résumé, si les interfaces (connexions entrée/sortie) sont sous-dimensionnées ou mal adaptées, le régulateur risque de ne pas fournir un volume suffisant, ce qui se traduit par une pression aval constamment faible.

Cet article explore le fonctionnement des régulateurs de gaz, examine les causes fréquentes d'une faible pression de sortie, analyse le rôle des différences de dimensions d'interface dans l'insuffisance de débit et propose un guide pas à pas pour un dépannage rapide. En nous appuyant sur l'expertise du secteur et des ressources techniques, nous mettrons en lumière l'interaction de ces facteurs, en privilégiant les solutions pratiques pour les techniciens, les particuliers et les ingénieurs. La compréhension de ces éléments est essentielle, car une faible pression non résolue peut entraîner une augmentation des coûts énergétiques, une usure prématurée des équipements et d'éventuelles infractions aux normes, notamment celles de l'American Gas Association (AGA) ou de la National Fire Protection Association (NFPA).

Une faible pression de sortie est souvent symptomatique de déséquilibres plus importants au sein du système. Par exemple, dans les systèmes au gaz naturel fonctionnant à une pression d'entrée de 5 à 10 psi, un régulateur de 1/2 pouce peut viser une pression de sortie de 3.5 à 7 pouces de colonne d'eau (CE), tandis que les systèmes au propane peuvent viser 11 pouces CE. Lorsque la pression chute régulièrement en dessous de cette valeur (par exemple, à 2 à 4 pouces CE), cela signale un problème. Bien que les déchirures de la membrane ou les ressorts affaiblis soient des causes fréquentes, les problèmes liés au débit, comme les inadéquations, méritent tout autant d'attention, en particulier dans les installations rénovées ou réalisées par des particuliers.





Comprendre les régulateurs de gaz de 1/2 pouce et la basse pression de sortie

Un régulateur de pression de gaz de 1/2 pouce fait référence au diamètre nominal de ses orifices d'entrée et de sortie, généralement conçu pour un usage résidentiel modéré ou commercial léger. Ces régulateurs peuvent être à action directe ou à commande pilote, mais les principes de régulation de pression restent similaires : un élément sensible (diaphragme) équilibre la pression d'entrée avec un ressort de consigne pour actionner un clapet, modulant ainsi le débit afin de maintenir une pression de sortie stable.

Une faible pression de sortie se produit lorsque le régulateur ne fournit pas un volume de gaz suffisant à la pression souhaitée, ce qui se manifeste souvent par une flamme faible, l'extinction de la veilleuse ou l'arrêt de l'appareil. Les points de repère courants sont les suivants :

Gaz naturel : Sortie 3.5-7 pouces WC (environ 0.125-0.25 psi).
Propane : Sortie 10-14 pouces WC (environ 0.36-0.5 psi).
Parmi les facteurs influents, on peut citer les variations de pression à l'entrée, les fluctuations de la demande et l'usure interne. Outre les défaillances mécaniques, des principes hydrauliques comme le théorème de Bernoulli entrent en jeu : les restrictions augmentent la vitesse mais diminuent la pression, ce qui aggrave le faible débit.

Dans les situations de forte demande, comme lorsque plusieurs appareils fonctionnent simultanément, le régulateur doit supporter les pics de débit sans « chute de pression », un phénomène où la pression de sortie diminue lorsque le débit augmente en raison des limites de compression du ressort. La chute de pression seule peut simuler une basse pression, mais combinée à des restrictions de débit, elle amplifie le problème.



Causes fréquentes : Dommages au diaphragme et fatigue du ressort

Avant d'aborder la question des interfaces incompatibles, il est essentiel de récapituler les principales causes mécaniques mentionnées dans la requête.

1. Dommages au diaphragme

Le diaphragme est le centre de détection de pression du régulateur ; il s’agit d’une membrane flexible qui se dilate ou se contracte en fonction de la pression de sortie. Des dommages peuvent survenir suite à :

Attaque chimique : exposition à des contaminants comme les composés soufrés présents dans les gaz ou l’humidité, entraînant la corrosion.
Fatigue cyclique : les fluctuations de pression répétées provoquent des fissures ou des trous, permettant au gaz de s’échapper et réduisant la précision du contrôle.
Surpression : des pics soudains provenant de problèmes en amont déchirent le matériau.
Les symptômes incluent une pression irrégulière ou des fuites, mais en cas de basse pression, une membrane endommagée peut empêcher l'ouverture complète de la vanne, privant ainsi la conduite en aval de fluide. La réparation nécessite le démontage et le remplacement de la membrane, pour un coût de pièces généralement compris entre 20 et 50 dollars.

2. Fatigue printanière

Le ressort de réglage ajuste la pression de sortie par compression. Au fil du temps :

La fatigue due aux cycles constants de chargement/déchargement l'affaiblit, ce qui entraîne une dérive vers le bas du point de consigne.
La corrosion due aux environnements humides réduit l'élasticité.
Un réglage incorrect (serrage excessif) accélère l'usure.
Un ressort usé ne suffit plus à compenser la faible pression en aval, maintenant ainsi la vanne partiellement fermée. Le contrôle consiste à comparer la pression réelle à la valeur de consigne à l'aide d'un manomètre ; le remplacement est simple mais nécessite de choisir un ressort de même plage de fonctionnement (par exemple, 3 à 12 pouces de colonne d'eau).

Ces problèmes représentent 40 à 60 % des défaillances des régulateurs, selon les rapports de l'industrie, mais ils n'expliquent pas tous les scénarios de basse pression, en particulier ceux qui persistent sous des charges variables.



Débit insuffisant dû à des interfaces de tailles incompatibles : un facteur clé ?

Oui, outre les problèmes de membrane et de ressort, une faible pression de sortie continue dans un régulateur de pression de gaz de 1/2 pouce peut effectivement être liée à un débit insuffisant dû à des dimensions d'interface inadaptées. Cela se produit lorsque les tuyaux, les raccords ou les composants connectés ont des diamètres ou des configurations qui ne correspondent pas à la conception du régulateur, créant ainsi des goulots d'étranglement qui limitent le volume de gaz et entraînent des chutes de pression.

1. Comment des interfaces incompatibles entraînent un débit insuffisant

Les dimensions d'interface font référence aux orifices d'entrée/sortie, aux diamètres des tuyaux et aux adaptateurs éventuels. Un régulateur standard de 1/2 pouce nécessite une tuyauterie de 1/2 pouce (ou équivalent) pour maintenir un écoulement laminaire et minimiser la résistance. Les incompatibilités possibles incluent :

Tuyauterie amont sous-dimensionnée : si le diamètre de la conduite d’alimentation est de 3/8 de pouce ou moins, elle ne peut pas fournir un volume de gaz suffisant à l’entrée du régulateur, notamment en cas de forte demande. Ceci crée un effet de « désamorçage », où la pression d’entrée semble normale, mais le débit est insuffisant, ce qui oblige le régulateur à fonctionner en deçà de sa capacité.
Tuyauterie aval surdimensionnée ou sous-dimensionnée : les restrictions en aval (par exemple, des conduites de 1/4 de pouce après un régulateur de 1/2 pouce) provoquent initialement une accumulation de contre-pression, mais sous un débit soutenu, les augmentations de vitesse entraînent des pertes par frottement et une faible pression aux points d’extrémité.
Raccords ou adaptateurs inadaptés : L’utilisation de réducteurs sans tenir compte des coefficients de débit (Cv) peut engendrer des turbulences. Par exemple, un réducteur à angle vif de 1/2 à 3/8 ajoute une longueur équivalente, augmentant la perte de charge selon l’équation de Hagen-Poiseuille : ΔP = (8μLQ)/(πr⁴), où un rayon (r) plus petit augmente exponentiellement la perte de charge.
Tés, coudes ou vannes près des interfaces : le fait de placer le régulateur trop près des éléments perturbant l’écoulement (à moins de 10 diamètres de tuyau) provoque une répartition inégale de la pression, simulant un faible débit.
En termes de dynamique des fluides, des dimensions inadaptées réduisent la capacité globale du système. Pour un régulateur de 1/2 pouce d'une puissance nominale de 300 000 BTU/h pour le gaz naturel (densité relative de 0.6), une entrée de 3/8 de pouce inadaptée peut limiter le débit à 150 000 BTU/h en raison d'une réduction du coefficient de débit (Cv) de 50 à 70 %. Ce débit insuffisant empêche le régulateur d'atteindre la pression de sortie requise, ce qui entraîne des baisses de pression continues, souvent de 20 à 50 % en dessous du point de consigne.

Les exemples concrets abondent : dans les systèmes de propane des véhicules récréatifs, le raccordement d’un régulateur de 1/2 pouce à des tuyaux flexibles de diamètre insuffisant entraîne une faible pression de la cuisinière. Dans le chauffage domestique, le remplacement des tuyaux existants par des modèles plus petits lors de rénovations provoque une baisse d’efficacité de la chaudière. Les données du secteur indiquent qu’un dimensionnement incorrect est responsable de 20 à 30 % des problèmes de performance des régulateurs.

2. Différenciation par rapport aux autres problèmes de flux

Bien que les incompatibilités soient spécifiques, les problèmes connexes incluent :

Filtres ou crépines obstrués : l’accumulation de débris restreint le débit de la même manière que dans les petits tuyaux.
Pression d'entrée insuffisante : si l'alimentation est inférieure au minimum du régulateur (par exemple, <5 psi pour certains modèles), le débit est réduit.
Régulateur globalement sous-dimensionné : un modèle de 1/2 pouce peut être inadapté à la charge si la demande totale en BTU dépasse sa capacité nominale.
Les déséquilibres sont particulièrement insidieux car ils passent souvent inaperçus pendant les périodes de faible demande, ne se manifestant de manière continue qu'en fonctionnement normal.



Autres causes potentielles d'une faible pression de sortie

Pour une vision globale, tenez compte de facteurs supplémentaires :

Contamination et usure : La saleté ou la corrosion sur les sièges de soupapes empêche une étanchéité correcte, ce qui entraîne des fuites et des pertes de pression.
Effet de la pression d'alimentation (SPE) : Les variations de la pression d'entrée affectent directement la sortie, notamment dans les régulateurs à action directe.
Volume aval insuffisant : les petits tuyaux ou réservoirs provoquent des variations de pression rapides.
Effets de la température : Le froid contracte le gaz, réduisant ainsi la pression effective dans les systèmes au propane.
Orientation du régulateur : Un montage incorrect (par exemple, à l’envers) permet l’accumulation de condensation.
Ces facteurs peuvent s'aggraver avec les incohérences, rendant le diagnostic difficile.



Comment diagnostiquer rapidement la cause

Le dépannage d'une faible pression de sortie doit être systématique, sûr et rapide – idéalement en moins de 30 à 60 minutes pour les vérifications de base. Coupez toujours le gaz, ventilez et utilisez des outils certifiés. Voici un guide étape par étape :

Consignes de sécurité (5 minutes) : Isolez le régulateur en fermant les vannes en amont. Vérifiez l’absence de fuites avec de l’eau savonneuse. Assurez-vous qu’il n’y a pas de flammes nues.
Mesure des pressions (10 minutes) : Utilisez un manomètre ou un indicateur numérique sur l’orifice de test de sortie du régulateur. Comparez la pression à la valeur de consigne à vide et en pleine charge. Si la pression est basse uniquement en charge, suspectez un problème de débit. Mesurez également la pression d’entrée pour exclure tout problème d’alimentation.
Inspection des interfaces et de la tuyauterie (10 minutes) : Vérifiez visuellement le diamètre des tuyaux. Mesurez les diamètres et assurez-vous que l’entrée/sortie corresponde à la spécification de 1/2 pouce du régulateur. Recherchez les réducteurs, les coudes et les traces de corrosion. Calculez la longueur équivalente de la tuyauterie ; si elle est supérieure à 15 mètres (50 pieds) et comporte plusieurs raccords, le frottement pourrait en être la cause.
Vérification des obstructions (10 minutes) : Débranchez et inspectez les filtres/crépines pour détecter tout colmatage. Purgez les conduites à l’air comprimé (en toute sécurité). En cas de différence, testez le débit : Branchez un débitmètre ou mesurez la consommation de gaz par rapport aux volumes connus.
Test de fonctionnement du régulateur (15 minutes) : Ajustez légèrement le point de consigne du ressort (dans le sens horaire pour augmenter la pression) et effectuez un nouveau test. Si aucun changement n’est constaté, démontez le régulateur (si vous possédez les compétences requises) afin d’inspecter la membrane et le ressort et de détecter d’éventuels dommages. Utilisez une lampe de poche pour repérer les fissures.
Test de charge (10 minutes) : simuler la demande en faisant fonctionner les appareils. Surveiller la chute de tension. Si la chute est supérieure à 10-20 %, envisager un sous-dimensionnement ou des incompatibilités.
Contrôles avancés (si nécessaire) : Utiliser un enregistreur de pression pour détecter les fluctuations. Consulter les spécifications du fabricant (par exemple, modèles Maxitrol ou RegO) pour connaître les valeurs de Cv.
En cas d'incompatibilité avérée, remplacez les composants par des pièces de taille appropriée. Pour le diaphragme et le ressort, commandez des pièces d'origine. Si le problème persiste, faites appel à un professionnel ; les erreurs de réparation peuvent annuler la garantie.



Stratégies de prévention et d’entretien

Prévenir la basse pression en :

Dimensionnement correct : utilisez des calculateurs de BTU pour adapter le régulateur et les tuyaux.
Inspections régulières : Contrôles annuels de l'usure et des obstructions.
Installer des filtres : les crépines en Y en amont retiennent les débris.
Installation correcte : Respectez les normes (par exemple, 10 diamètres de tuyau à partir des coudes).
Formation : Sensibiliser les utilisateurs aux limites de réglage.
Ces mesures permettent de prolonger la durée de vie du régulateur à 10-15 ans.

raccords de tubes de haute pureté et de haute brillance
raccords de tubes de haute pureté et de haute brillance


Conclusion

En résumé, une faible pression de sortie continue dans un régulateur de gaz de 1/2 pouce peut être liée à un débit insuffisant dû à des dimensions d'interface inadaptées, en plus des dommages à la membrane et de la fatigue du ressort. Ces incompatibilités créent des restrictions qui limitent le débit, entraînant une chute de pression. Un dépannage rapide par des mesures de pression, des inspections et des réglages permet d'identifier et de résoudre ce problème. En comprenant ces mécanismes et en assurant une maintenance proactive des systèmes, les utilisateurs garantissent un fonctionnement fiable et sûr du gaz. La sécurité doit toujours être la priorité et il est conseillé de consulter des experts pour les problèmes complexes.
