Systèmes de distribution de produits chimiques pour semi-conducteurs : Guide d’achat complet

Systèmes de distribution de produits chimiques pour semi-conducteurs : Guide d’achat complet

Un système d'alimentation en produits chimiques pour semi-conducteurs est un composant d'infrastructure essentiel permettant de stocker, transférer, réguler, distribuer et contrôler les produits chimiques utilisés dans la fabrication des semi-conducteurs. Avec la miniaturisation des plaquettes et le renforcement des exigences en matière de contrôle des procédés, les performances de ce système d'alimentation ont un impact direct sur le rendement des plaquettes, la fiabilité des équipements, la maîtrise de la contamination et l'efficacité de la production.

Contrairement aux équipements de manipulation de produits chimiques industriels classiques, les systèmes d'alimentation en produits chimiques pour semi-conducteurs doivent fonctionner avec des niveaux extrêmement élevés de propreté, de répétabilité, de compatibilité chimique et de sécurité. Selon l'application, le système peut manipuler des acides corrosifs, des solvants, des oxydants, des produits chimiques alcalins, des matériaux liés à la photorésine ou d'autres produits chimiques spécifiques utilisés pour le nettoyage, la gravure, le dépôt, la lithographie et le conditionnement des plaquettes.

Pour les fabricants de semi-conducteurs, les équipementiers et les fournisseurs de produits chimiques, le choix d' un système de distribution de produits chimiques adapté ne se limite pas à la comparaison des prix et des débits. Les acheteurs doivent évaluer les matériaux de construction, les exigences de pureté, la technologie de pompage, la filtration, le contrôle de la pression, la détection des fuites, l'automatisation, les exigences de maintenance et les compétences techniques du fournisseur.

Ce guide d'achat complet explique les principaux facteurs à prendre en compte lors de l'achat d'un système de distribution chimique pour semi-conducteurs et fournit un cadre pratique pour sélectionner la solution adaptée.


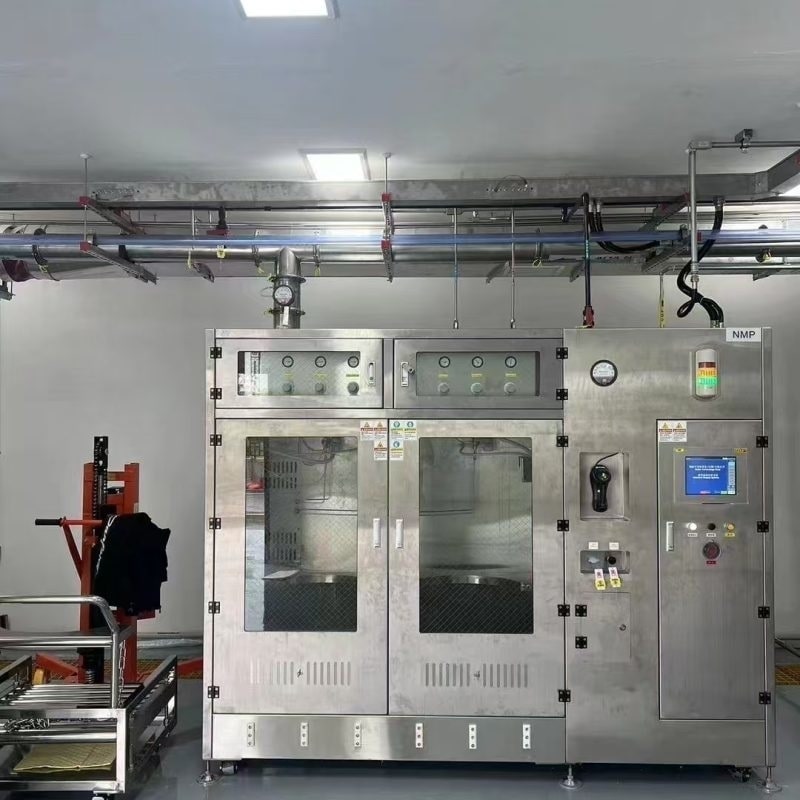

module de distribution de produits chimiques (CDM) et système de distribution de produits chimiques (CDS)
1. Qu'est-ce qu'un système de distribution chimique à semi-conducteurs ?
Un système de distribution de produits chimiques pour semi-conducteurs est une plateforme intégrée de gestion des fluides conçue pour acheminer les produits chimiques de traitement depuis des conteneurs de stockage en vrac ou d'approvisionnement vers les équipements de fabrication de semi-conducteurs à des débits, pressions, températures et concentrations contrôlés.

Un système typique peut comprendre :

conteneurs de stockage de produits chimiques ou réservoirs journaliers
Pompes chimiques
Régulateurs de pression
Vannes à commande pneumatique ou électrique
Tubes et raccords de haute pureté
Filtres et composants de contrôle des particules
Débitmètres
Capteurs de pression
Capteurs de niveau
Dispositifs de détection de fuites
Unités de distribution de produits chimiques
Armoires de commande et systèmes PLC
Verrouillages de sécurité
Raccordements d'évacuation et de ventilation
Le système peut être configuré en mode manuel, semi-automatique ou entièrement automatique. Les systèmes avancés peuvent s'intégrer aux systèmes d'automatisation d'usine et aux équipements de production pour assurer la surveillance en temps réel, les alarmes, la gestion des recettes et la traçabilité.

L’objectif n’est pas simplement de déplacer des produits chimiques du point A au point B. Le système doit fournir le produit chimique requis avec une contamination minimale, des paramètres de processus stables et une répétabilité fiable.

2. Pourquoi le choix du système d'administration de produits chimiques est important
L'acheminement des produits chimiques est étroitement lié à la stabilité des procédés de fabrication des semi-conducteurs. Même de faibles variations de débit, de pression, de concentration, de température ou de pureté chimique peuvent affecter les résultats du procédé.

Par exemple, une contamination par des matériaux en contact avec le fluide inadaptés peut générer des particules ou des impuretés métalliques. Une pression mal maîtrisée peut entraîner une distribution instable. Un mauvais choix de vannes peut augmenter le volume mort ou créer des problèmes de compatibilité chimique. Une filtration insuffisante peut permettre aux particules d'atteindre les équipements situés en aval.

Par conséquent, la décision d'achat doit prendre en compte l'ensemble du processus chimique plutôt que les composants individuels.

Un système bien conçu peut fournir :

Distribution chimique constante
Répétabilité du processus améliorée
Risque de contamination réduit
Réduction des déchets chimiques
Meilleure sécurité des opérateurs
Maintenance préventive simplifiée
Amélioration de la disponibilité des équipements
Meilleure intégration avec l'automatisation de la production
3. Déterminer d'abord les caractéristiques chimiques
La première étape de l'achat d'un système de distribution de produits chimiques pour semi-conducteurs consiste à identifier précisément les produits chimiques que le système pourra traiter.

Les exigences de compatibilité varient considérablement d'un produit chimique à l'autre. Avant de choisir les pompes, vannes, tubes, joints, filtres et réservoirs, les acheteurs doivent fournir au fournisseur des informations chimiques telles que :

Nom chimique et concentration
Plage de température
Viscosité
La pression de vapeur
Corrosivité
Caractéristiques oxydantes
Classification de la toxicité et des dangers
degré de pureté requis
Débit requis
Pression de service
Volume de livraison requis
Les matériaux qui réagissent bien avec un produit chimique peuvent mal réagir avec un autre. Pour les applications impliquant des produits chimiques corrosifs, les composants en contact avec le fluide peuvent nécessiter des matériaux tels que le PFA, le PTFE, le PVDF, le PP de haute pureté ou des matériaux spéciaux à base de fluoropolymères.

Pour les applications de haute pureté, le choix des matériaux doit également prendre en compte les substances extractibles, la génération de particules, l'état de surface et la compatibilité chimique sur toute la durée de vie opérationnelle prévue.

4. Évaluation de la pureté et du contrôle de la contamination
La pureté est l'un des critères d'achat les plus importants pour les systèmes de distribution de produits chimiques destinés aux semi-conducteurs.

Les procédés modernes de fabrication de semi-conducteurs sont extrêmement sensibles aux particules, aux contaminations métalliques et organiques, ainsi qu'à d'autres impuretés. Le système de distribution doit donc minimiser la contamination tout au long du circuit du fluide.

Les acheteurs doivent examiner :

Matériaux mouillés
Tous les composants en contact avec le fluide doivent être chimiquement compatibles et présenter le niveau de pureté requis.

Finition de surface
Des surfaces internes lisses peuvent contribuer à réduire l'accumulation de particules et à améliorer la facilité de nettoyage.

Volume mort
Les vannes, raccords, collecteurs et autres composants comportant des zones mortes inutiles peuvent augmenter le risque de rétention ou de contamination chimique.

Filtration
Le système doit assurer une filtration adaptée aux exigences chimiques et de procédé. Le choix du filtre doit prendre en compte le matériau de la membrane, la taille des pores, le débit, la perte de charge, la compatibilité chimique et les procédures de remplacement.

Propreté de l'assemblage
Le nettoyage, l'emballage, l'installation et la manipulation des composants sont également des procédures importantes. Même un composant de haute qualité peut être contaminé s'il est mal nettoyé ou mal assemblé.

5. Choisir la technologie de pompage appropriée
La pompe est l'un des composants les plus importants d'un système de distribution de produits chimiques car elle influence directement la stabilité du débit, la pression, la compatibilité chimique et les exigences de maintenance.

Les technologies courantes comprennent les pompes à membrane pneumatiques, les pompes à soufflets, les pompes à entraînement magnétique et d'autres pompes chimiques spécialisées.

Lors de la comparaison des pompes, les acheteurs doivent évaluer :

Plage de débit
Capacité de pression
pulsation
Compatibilité chimique
Génération de particules
Matériaux mouillés
Conception du joint
Intervalle d'entretien
capacité de fonctionnement à sec
Caractéristiques d'auto-amorçage
Précision du contrôle
Pour les applications de semi-conducteurs de haute pureté, il est primordial de minimiser la contamination et d'éliminer les risques de fuite. Le choix de la technologie de pompage doit donc se faire en fonction des caractéristiques chimiques et des exigences du procédé, et non pas uniquement en fonction du débit maximal.

6. Portez une attention particulière aux vannes et aux composants fluides.
Les vannes contrôlent l'isolation chimique, le routage, la pression et le dosage. Du fait de leur exposition répétée aux produits chimiques utilisés dans le procédé, leur conception peut avoir un impact significatif sur la fiabilité du système.

Selon l'application, un système de distribution de produits chimiques peut utiliser des vannes à membrane, des vannes à soufflet, des vannes pneumatiques, des clapets anti-retour, des régulateurs de pression et des vannes de régulation de débit.

Les critères d'achat importants comprennent :

Compatibilité chimique
Volume interne
CV ou capacité de débit
Performances en matière de fuite
Méthode d'actionnement
Cycle de vie
Le temps de réponse
Compatibilité des matériaux
Type de connexion
Niveau de propreté
Pour les applications semi-conducteurs, il est primordial de minimiser le volume mort et d'empêcher les fuites externes. Les conceptions à diaphragme sont largement privilégiées lorsque des exigences élevées en matière de propreté et d'isolation sont requises.

Le choix de la technologie de raccordement doit également être effectué avec soin. Selon la conception du système, les options peuvent inclure des raccords en fluoropolymère haute pureté, des raccords à compression ou des raccords spéciaux haute pureté.

7. Prendre en compte le contrôle de la pression et du débit
Une pression et un débit stables sont essentiels pour une distribution chimique reproductible.

Un système de distribution de produits chimiques peut intégrer des régulateurs de pression, des capteurs de pression, des débitmètres, des vannes de régulation et un système de contrôle de la vitesse de la pompe afin de maintenir des conditions de fonctionnement stables.

Lors de l'évaluation d'un système, les acheteurs doivent se poser les questions suivantes :

Quelle est la pression de fonctionnement normale ?
Quelle est la pression maximale ?
Quelle est la plage de débit requise ?
Avec quelle précision le débit peut-il être contrôlé ?
Avec quelle rapidité le système peut-il réagir aux variations de pression ?
Comment détecte-t-on les conditions de pression anormales ?
Que se passe-t-il si les équipements en aval cessent soudainement de recevoir du produit chimique ?
Un système à débit maximal élevé n'est pas forcément meilleur. Les procédés de fabrication de semi-conducteurs exigent souvent un contrôle précis du faible débit, ce qui rend le rapport de réduction et la répétabilité tout aussi importants que le débit maximal.

8. Exigences relatives aux systèmes d'automatisation et de contrôle
L'automatisation peut améliorer considérablement la régularité de la distribution des produits chimiques et la sécurité opérationnelle.

Un système moderne de distribution de produits chimiques pour semi-conducteurs peut utiliser une commande par automate programmable, des interfaces homme-machine, une surveillance de la pression et du débit, un séquençage automatique des vannes, une gestion des alarmes et des interfaces de communication.

Les principales fonctions d'automatisation comprennent :

Transfert chimique automatique
Contrôle automatique de la pression
Surveillance du débit
Surveillance du niveau des réservoirs
Detection des fuites
surveillance de l'état de la pompe
Surveillance de la pression différentielle du filtre
Alarmes de bas niveau
Alarmes haute pression
Arrêt d'urgence
Alertes de maintenance préventive
Enregistrement des données
Pour les grandes usines de fabrication, une intégration avec les systèmes de surveillance et d'exécution de la production au niveau de l'usine peut également être nécessaire.

Les acheteurs devraient définir leurs besoins en communication dès le début du projet au lieu de considérer l'automatisation comme une simple formalité.

9. Les dispositifs de sécurité sont essentiels
Les produits chimiques utilisés dans la fabrication des semi-conducteurs peuvent présenter des risques importants liés à la chimie, à la pression et à l'environnement. Un système de distribution de produits chimiques correctement conçu doit donc comporter plusieurs niveaux de protection.

Selon l'application, les dispositifs de sécurité peuvent inclure :

Detection des fuites
Confinement secondaire
vannes d'arrêt automatiques
Systèmes d'arrêt d'urgence
Protection contre la surpression
Protection de bas niveau
Ventilation des armoires chimiques
Surveillance des gaz d'échappement
Verrouillage des portes
Systèmes d'alarme
Matériaux d'encapsulation résistants aux produits chimiques
Le système doit être conçu conformément aux réglementations locales applicables, aux exigences des installations de semi-conducteurs, aux normes de sécurité chimique et aux spécifications du client.

La sécurité ne doit pas être évaluée uniquement par le nombre de dispositifs de sécurité individuels. Les acheteurs doivent évaluer l'architecture globale du système et son comportement en cas de conditions de fonctionnement anormales.

10. Systèmes semi-automatiques vs. systèmes entièrement automatiques
Le niveau d'automatisation approprié dépend du volume de production, des risques chimiques, des exigences du processus et du budget.

Systèmes semi-automatiques
Les systèmes semi-automatiques peuvent convenir aux petites lignes de production, aux laboratoires de développement, à la production pilote ou aux applications où les opérateurs ont besoin d'un contrôle direct.

Les avantages comprennent un coût initial plus faible, une architecture plus simple et une intervention manuelle plus facile.

Systèmes entièrement automatiques
Les systèmes entièrement automatisés sont plus adaptés à la fabrication de semi-conducteurs en grande série, où la répétabilité, la traçabilité et la production continue sont prioritaires.

Ils peuvent contrôler automatiquement le transfert de produits chimiques, la pression, le débit, les séquences de vannes, les alarmes et les fonctions de maintenance.

Bien que l'investissement initial soit plus élevé, l'automatisation permet de réduire l'intervention de l'opérateur et d'améliorer la régularité de la production.

11. Envisager des conceptions modulaires et personnalisées
Il n'existe pas de système d'administration de produits chimiques unique qui convienne à tous les procédés de fabrication de semi-conducteurs.

Un bon fournisseur devrait être capable de personnaliser :

Nombre de canaux chimiques
Capacité du réservoir
Configuration de la pompe
Agencement des vannes
Étapes de filtration
Plage de débit
Plage de pression
Dimensions de l'armoire
Architecture de contrôle
Interfaces de communication
Spécifications de connexion
Les conceptions modulaires sont particulièrement précieuses car les exigences de production peuvent évoluer. Un système modulaire facilite l'ajout de canaux chimiques, le remplacement de composants ou l'augmentation de la capacité sans avoir à repenser l'ensemble de la plateforme.

12. Évaluation des fournisseurs : Quelles questions les acheteurs doivent-ils poser ?
Choisir le fabricant est aussi important que choisir l'équipement.

Avant de passer commande, les acheteurs doivent évaluer les capacités d'ingénierie du fournisseur, ses processus de fabrication, son contrôle qualité et son service après-vente.

Voici quelques questions utiles :

Le fournisseur possède-t-il une expérience dans l'industrie des semi-conducteurs ?
Le fournisseur peut-il proposer une ingénierie personnalisée ?
Quels matériaux sont utilisés pour les composants en contact avec le fluide ?
Quelles sont les normes de propreté appliquées ?
Comment les systèmes sont-ils testés avant expédition ?
Le fournisseur peut-il fournir la documentation FAT ?
Le système peut-il prendre en charge l'automatisation d'une usine ?
Quelles sont les pièces de rechange disponibles ?
Quel est l'intervalle de maintenance prévu ?
Le fournisseur peut-il assurer l'assistance à l'installation et à la mise en service ?
Quel est le délai de livraison typique ?
Un fournisseur doté de solides compétences en ingénierie peut souvent identifier les problèmes potentiels avant que le système n'entre en production.

13. Coût total de possession
Le prix d'achat le plus bas ne représente pas nécessairement le coût total le plus bas.

Les acheteurs doivent calculer le coût total de possession, y compris :

Coût initial de l'équipement
Installation
Installation
Pièces de rechange
Filtres
industrielle
Valves
Entretien
Consommation chimique
Temps d'arrêt
Main-d'œuvre des opérateurs
Consommation d'énergie
mises à jour du système
Dans le secteur de la fabrication de semi-conducteurs, même une interruption de production relativement courte peut s'avérer coûteuse. Par conséquent, la fiabilité et la facilité de maintenance doivent être des critères essentiels lors de la décision d'achat.

14. Liste de vérification d'achat recommandée
Avant de choisir un système de distribution chimique pour semi-conducteurs, les acheteurs doivent vérifier les points suivants :

Exigences chimiques : type de produit chimique, concentration, température, viscosité et compatibilité.

Exigences du procédé : débit, pression, volume de livraison, précision et répétabilité.

Exigences de pureté : contrôle des particules, matériaux, état de surface, filtration et procédures de nettoyage.

Conception mécanique : type de pompe, type de vanne, tuyauterie, raccords, réservoirs et configuration de l'armoire.

Automatisation : automate programmable, interface homme-machine, capteurs, alarmes, protocoles de communication et enregistrement des données.

Sécurité : détection des fuites, confinement secondaire, arrêt d'urgence, ventilation et interverrouillages.

Qualité : tests en usine, documentation, traçabilité et procédures d'inspection.

Service : pièces détachées, assistance à la maintenance, mise en service, formation et délai d'intervention.


Conclusion
L'achat d'un système de distribution de produits chimiques pour semi-conducteurs est une décision technique qui nécessite une évaluation complète de la compatibilité chimique, de la pureté, du contrôle du débit, de la stabilité de la pression, de l'automatisation, de la sécurité, de la fiabilité et des coûts d'exploitation à long terme.

Le système adéquat doit être conçu en fonction du procédé réel et non pas choisi uniquement à partir d'un catalogue d'équipements standard. Les acheteurs doivent commencer par définir les produits chimiques et les paramètres du procédé, puis évaluer les matériaux en contact avec le fluide, les pompes, les vannes, la filtration, les capteurs, le système de contrôle, l'architecture de sécurité et les capacités du fournisseur.

Dans le secteur de la fabrication de semi-conducteurs de pointe, la personnalisation et l'intégration des systèmes revêtent une importance croissante. Un système d'alimentation chimique bien conçu garantit un approvisionnement stable en produits chimiques, réduit les risques de contamination, améliore la reproductibilité des procédés, augmente la disponibilité des équipements et favorise l'expansion future de la production.

En définitive, la meilleure stratégie d'achat consiste à choisir un fournisseur capable d'intégrer la manipulation de fluides de haute pureté, le contrôle de précision, l'automatisation, l'ingénierie de sécurité et la conception de systèmes sur mesure. En évaluant le système complet et son coût total de possession, les fabricants de semi-conducteurs peuvent réaliser un investissement plus sûr et mettre en place une infrastructure de distribution de produits chimiques capable de répondre aux exigences des procédés de fabrication de nouvelle génération.
