Unité de distribution centralisée de produits chimiques pour les systèmes de distribution de produits chimiques pour semi-conducteurs

Unité de distribution centralisée de produits chimiques pour les systèmes de distribution de produits chimiques pour semi-conducteurs

L'industrie de la fabrication de semi-conducteurs exige un contrôle extrêmement rigoureux de l'acheminement des produits chimiques, car même de faibles variations de pureté, de débit, de pression ou de contamination peuvent affecter le traitement des plaquettes et les performances des dispositifs finaux. Avec l'évolution des technologies de fabrication des semi-conducteurs, les systèmes de distribution de produits chimiques doivent garantir un acheminement stable et constant des réactifs, tout en minimisant la contamination, les fuites, le gaspillage chimique et l'exposition des opérateurs.

Une unité de distribution de produits chimiques centralisée (UDPC) est une solution essentielle pour la distribution de produits chimiques dans l'industrie des semi-conducteurs. Au lieu d'installer des systèmes d'alimentation et de distribution de produits chimiques indépendants pour chaque outil de production, une UDPC centralisée peut recevoir les produits chimiques stockés en vrac ou provenant de systèmes d'approvisionnement, effectuer la filtration, la régulation de pression, le pompage, la surveillance et la distribution, puis acheminer les produits chimiques via des lignes de production dédiées vers de multiples points d'utilisation.

Une unité de distribution de produits chimiques centralisée, correctement conçue, intègre au sein d'une plateforme les composants de manutention des fluides, la tuyauterie haute pureté, les vannes, les pompes, les capteurs, la filtration, les systèmes de contrôle et les fonctions de sécurité. Correctement conçue, elle permet d'améliorer la régularité de la distribution des produits chimiques, de simplifier la gestion des installations, de réduire la duplication des équipements et de répondre aux exigences rigoureuses des usines de semi-conducteurs modernes.


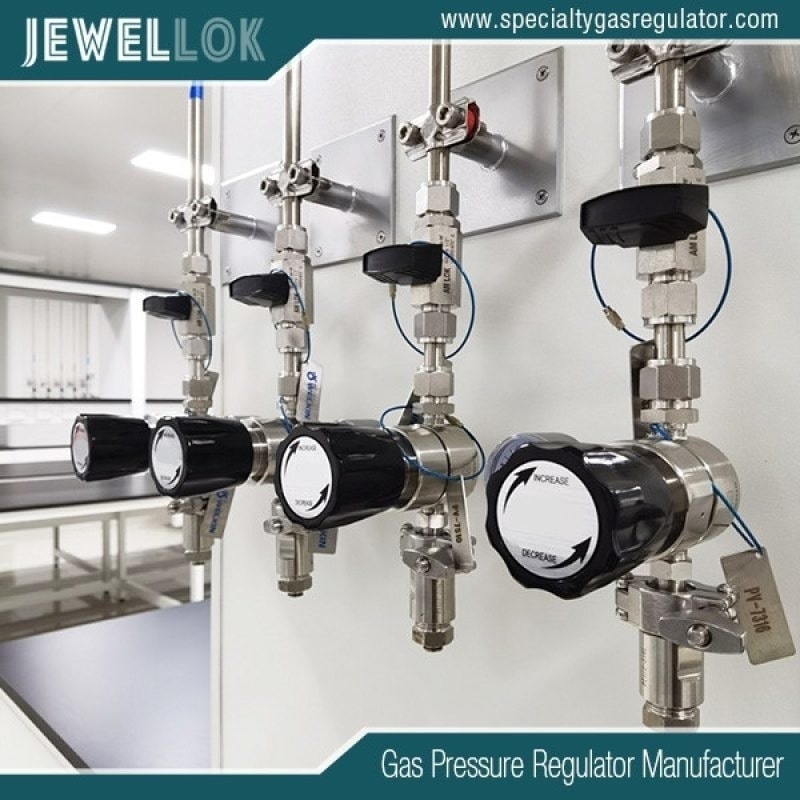

équipement d'alimentation automatique en liquide chimique
Qu'est-ce qu'une unité de distribution centralisée de produits chimiques ?
Une unité de distribution de produits chimiques centralisée est un système intégré de manutention de produits chimiques conçu pour préparer et distribuer les produits chimiques de traitement à partir d'une source d'approvisionnement centrale vers de multiples outils de fabrication de semi-conducteurs.

Selon l'application, le système peut traiter des produits chimiques tels que des acides, des bases, des solvants, des oxydants, des produits de nettoyage et d'autres fluides de process. Le choix précis des matériaux de construction, de la technologie de filtration, de la configuration des pompes, de l'instrumentation et de l'architecture de contrôle doit être effectué en fonction des propriétés chimiques et des exigences du procédé de fabrication des semi-conducteurs.

Une unité de données de contrôle centralisée typique peut comprendre :

Raccordements d'entrée et d'alimentation en produits chimiques
Réservoirs de stockage ou tampons de produits chimiques de haute pureté
Pompes chimiques
Vannes UHP et vannes à membrane
Régulateurs de pression et vannes de contrôle
Filtres de haute pureté
Débitmètres et capteurs de pression
Capteurs de détection de fuites
surveillance de la concentration chimique ou de la température
Fonctions de vidange et de purge automatisées
Système de contrôle basé sur PLC
interface de commande IHM
système d'arrêt d'urgence
Confinement secondaire
Interfaces d'échappement et de ventilation
L'unité de distribution de produits chimiques (CDU) peut donc servir d'interface centrale entre le système d'approvisionnement en produits chimiques de l'installation et les outils de traitement en aval.

Pourquoi la distribution centralisée de produits chimiques est importante
Les usines de semi-conducteurs utilisent souvent des centaines d'outils de production, chacun nécessitant une distribution de produits chimiques très contrôlée. Une architecture décentralisée peut exiger de nombreux équipements locaux tels que des armoires chimiques, des pompes, des filtres, des systèmes de contrôle et des points de maintenance. L'augmentation du nombre d'outils de production accroît la complexité du système et les besoins en maintenance.

Une unité de distribution de produits chimiques centralisée offre une architecture différente. Un seul système conçu sur mesure peut desservir plusieurs points de traitement tout en maintenant des conditions chimiques contrôlées sur l'ensemble du réseau de distribution.

L'un des principaux avantages réside dans la constance de la distribution . Un système centralisé assure une surveillance continue de paramètres tels que la pression, le débit, la température et l'état des approvisionnements en produits chimiques. La commande par automate programmable ajuste automatiquement les conditions de fonctionnement afin de maintenir les paramètres de processus prédéfinis.

Un autre avantage réside dans l'optimisation de l'espace . La centralisation des équipements de manipulation de produits chimiques permet de réduire le nombre d'équipements installés autour de chaque outil de traitement. Ceci peut s'avérer particulièrement précieux dans les usines de semi-conducteurs où la surface au sol des salles blanches est coûteuse et strictement réglementée.

La centralisation peut également simplifier la maintenance. Les pompes, les filtres, les instruments et les composants de contrôle peuvent être organisés dans des zones de service dédiées, permettant aux techniciens d'effectuer des inspections ou des remplacements sans perturber inutilement les équipements de production.

Conception pour la manipulation de fluides de haute pureté
La pureté chimique est un critère essentiel lors de la conception d'une unité de distribution de semi-conducteurs (CDU). La contamination peut provenir de sources chimiques, des matériaux de tuyauterie, des vannes, des joints, des pompes, des filtres, des zones mortes ou de procédures de maintenance mal maîtrisées.

Pour les applications exigeant une grande pureté, les composants en contact avec le fluide doivent être sélectionnés en fonction de leur compatibilité chimique et du niveau de pureté requis. Parmi les matériaux couramment utilisés, on peut citer les fluoropolymères de haute pureté et les aciers inoxydables résistants à la corrosion, selon la nature du produit chimique.

Pour les applications compatibles, l'acier inoxydable 316L offre une excellente résistance mécanique et une grande résistance à la corrosion. Un traitement de surface et un électropolissage peuvent également être préconisés lorsque la manipulation de fluides de haute pureté exige une faible rugosité de surface et une meilleure résistance à l'accumulation de particules.

Pour les produits chimiques agressifs, on peut envisager l'utilisation de fluoropolymères tels que le PTFE, le PFA ou le PVDF. Le choix du matériau doit toujours reposer sur la concentration chimique réelle, la température, la pression, la durée d'exposition et les conditions de traitement, et non pas simplement sur son utilisation courante dans les systèmes semi-conducteurs.

La géométrie interne de l'unité de distillation atmosphérique (CDU) est tout aussi importante. Les ingénieurs doivent minimiser les zones mortes inutiles, les transitions abruptes, les zones de stagnation et les sections difficiles à nettoyer. Des flux réguliers contribuent à réduire l'accumulation de particules et à améliorer la nettoyabilité du système.

Pompes et régulation de débit
La pompe est un composant essentiel d'une unité de distribution centralisée de produits chimiques. Son rôle est d'assurer un transfert stable du produit chimique et une pression suffisante pour sa distribution aux outils de traitement situés en aval.

Différentes applications peuvent nécessiter différentes technologies de pompage. Pompes à membrane pneumatiques, pompes à entraînement magnétique, pompes encapsulées ou autres configurations de pompes compatibles avec les produits chimiques peuvent être envisagées en fonction des propriétés du fluide et des caractéristiques d'écoulement requises.

Le choix de la pompe doit prendre en compte :

Débit requis
Pression différentielle
Compatibilité chimique
Température
Sensibilité aux particules
pulsation
Durée de vie de la pompe
Exigences de maintenance
Niveau de propreté requis
Le contrôle du débit est généralement obtenu par une combinaison de commande de pompe, de régulation de pression, de vannes de régulation et de mesure du débit.

Un système bien conçu doit éviter les fluctuations de pression excessives lors du démarrage ou de l'arrêt simultané de plusieurs outils de traitement. Un dimensionnement hydraulique et une logique de contrôle appropriés sont donc essentiels pour garantir une distribution stable des produits chimiques.

Filtration et contrôle des particules
La filtration est une autre fonction essentielle d'une unité de distribution de produits chimiques pour semi-conducteurs. Les produits chimiques utilisés dans le traitement doivent souvent répondre à des exigences strictes en matière de particules, car ces dernières peuvent provoquer des défauts lors du traitement des plaquettes.

L'unité de distillation atmosphérique (CDU) peut intégrer une filtration au point d'alimentation, une filtration par recirculation ou une filtration au point d'utilisation, selon l'architecture chimique et de procédé.

Le choix d'un filtre ne se limite pas à la sélection d'un seuil de filtration nominal en microns. Les ingénieurs doivent évaluer :

Compatibilité chimique
Matériau de la membrane filtrante
Efficacité de rétention des particules
La chute de pression
Capacité d'écoulement
Extractibles
Durée de vie du filtre
Procédure de remplacement
Niveau de propreté requis
Un système centralisé peut également intégrer la surveillance de la pression différentielle au niveau des filtres. Lorsque la chute de pression dépasse un seuil prédéfini, le système de contrôle peut générer une alarme ou une notification de maintenance.

Automatisation et surveillance basées sur les automates programmables
Les unités de distribution centrales modernes s'appuient de plus en plus sur l'automatisation basée sur des automates programmables pour améliorer la fiabilité et le contrôle des processus.

L'automate programmable peut surveiller les signaux provenant de transmetteurs de pression, de débitmètres, de capteurs de niveau, de capteurs de température, de détecteurs de fuites, d'indicateurs d'état de pompe, de capteurs de position de vanne et d'autres appareils de terrain.

Les fonctions automatisées typiques comprennent :

surveillance de l'approvisionnement en produits chimiques
Commande de démarrage et d'arrêt de la pompe
Régulation de la pression
Surveillance du débit
Séquencement automatique des vannes
Surveillance de la pression différentielle du filtre
Detection des fuites
Protection de bas niveau
Arrêt d'urgence
La gestion des alarmes
Enregistrement des données
Avis de maintenance préventive
Une interface homme-machine (IHM) peut fournir aux opérateurs des informations en temps réel sur l'état du système. Les paramètres importants peuvent être affichés sous forme de graphiques de processus, de graphiques de tendances, d'écrans d'alarme et d'indicateurs d'état des équipements.

Pour les installations de semi-conducteurs de pointe, l'unité de distribution de contrôle (CDU) peut également être intégrée aux systèmes de surveillance de l'usine via des protocoles de communication industriels appropriés. Cela permet d'intégrer les informations de fonctionnement et les alarmes à l'architecture globale de gestion des équipements de l'installation.

Sécurité et prévention des fuites
La sécurité chimique doit être intégrée à l'unité de distribution de chaleur dès la phase d'ingénierie initiale et non ajoutée après l'installation.

Une unité de confinement centralisée doit assurer un confinement secondaire adéquat en cas de fuite chimique. Des capteurs de détection de fuites peuvent identifier une accumulation anormale de liquide et déclencher des alarmes ou des séquences d'arrêt automatiques.

Une logique d'arrêt d'urgence peut être conçue pour isoler les conduites d'alimentation en produits chimiques, arrêter les pompes et fermer certaines vannes lorsque des conditions critiques sont détectées.

Les paramètres de surveillance de sécurité typiques peuvent inclure :

Fuite chimique
Pression excessive
Pression anormalement basse
Panne de pompe
faible niveau chimique
Température élevée
Erreurs de position de la vanne
Perte d'échappement
Perte de contrôle
L'architecture de sécurité exacte dépend des risques chimiques, des exigences de l'installation, des réglementations applicables et du processus de fabrication des semi-conducteurs.

Recirculation et stabilité chimique
Pour certains produits chimiques utilisés dans la fabrication de semi-conducteurs, la recirculation peut améliorer la stabilité de la distribution. Au lieu de laisser le produit chimique stagner dans une conduite de distribution, le système peut le faire circuler en continu dans une boucle contrôlée.

La recirculation peut contribuer à maintenir des conditions chimiques constantes et à réduire les problèmes liés à la stagnation. Elle peut également assurer une pression d'alimentation stable pour plusieurs points d'utilisation en aval.

Cependant, la recirculation n'est pas systématiquement nécessaire. L'architecture appropriée dépend des caractéristiques chimiques, de la consommation du procédé, de la pureté requise, de la sensibilité à la température et de la distance de distribution.

La conception du circuit de circulation nécessite une attention particulière au dimensionnement de la pompe, à l'équilibre de la pression, à la configuration de la ligne de retour, à la filtration et au contrôle de la température.

Système centralisé d'unité de distillation atmosphérique vs. alimentation chimique au point d'utilisation
Un système centralisé et un système décentralisé au point d'utilisation présentent chacun leurs propres avantages.

Une unité de distillation atmosphérique centralisée est généralement avantageuse lorsqu'une installation comporte de nombreux équipements de production nécessitant des produits chimiques identiques ou compatibles. Elle permet de regrouper les équipements et de simplifier la gestion des produits chimiques.

Une architecture au point d'utilisation peut être plus appropriée lorsque différents outils de traitement nécessitent des conditions chimiques très différentes ou lorsque l'isolation chimique est particulièrement importante.

L'approche appropriée est donc déterminée par l'architecture des procédés de l'usine, la consommation de produits chimiques, l'agencement des installations, les exigences de sécurité et les plans d'expansion futurs.

Pour les grandes installations de semi-conducteurs, une architecture hybride peut également être envisagée. Un système centralisé d'alimentation en produits chimiques peut alimenter plusieurs unités de distribution de produits chimiques (CDU) indépendantes, tandis que chaque zone de traitement conserve ses propres fonctions de distribution et de surveillance.

Entretien et fiabilité
La fiabilité est essentielle car une interruption de l'approvisionnement en produits chimiques peut affecter les équipements de production et le débit de production des plaquettes.

Une unité de distribution d'énergie centralisée (CDU) doit être conçue en tenant compte de l'accessibilité pour la maintenance. Les composants tels que les filtres, les pompes, les vannes, les capteurs et les modules de commande doivent être positionnés de manière à ce que les techniciens puissent les inspecter et les remplacer efficacement.

Lorsque les exigences de production le justifient, des pompes redondantes ou des instruments critiques peuvent être intégrés. Des vannes d'isolement permettent d'effectuer la maintenance de certains composants sans interrompre l'alimentation de l'ensemble du système de distribution.

La maintenance préventive peut également être facilitée par la surveillance via un automate programmable. Par exemple, les heures de fonctionnement des pompes, la pression différentielle des filtres, les cycles des vannes et l'historique des alarmes peuvent être enregistrés afin d'aider les équipes de maintenance à identifier les problèmes potentiels avant qu'ils n'entraînent un arrêt inattendu.

Conception d'une unité de distribution d'énergie (CDU) semi-conductrice personnalisée
Une unité de distribution de produits chimiques centralisée ne doit pas être considérée comme une armoire chimique standard du commerce. Les systèmes de distribution de produits chimiques pour semi-conducteurs nécessitent généralement une ingénierie sur mesure, adaptée aux exigences du procédé du client.

Les éléments importants de la conception comprennent :

Type chimique et concentration
taux de consommation de produits chimiques
Nombre d'outils de processus
Débit requis
Pression d'alimentation et de retour
Température de fonctionnement
Niveau de pureté requis
Niveau de filtration requis
Matériel de tuyauterie
Configuration de la vanne
Technologie de pompe
Architecture de contrôle
Exigences relatives aux salles blanches
exigences d'échappement
Exigences de sécurité
capacité d'expansion future
À partir de ces paramètres, les ingénieurs peuvent élaborer le schéma P&ID, l'implantation des équipements, la configuration de la tuyauterie, la logique de contrôle, la matrice d'alarmes et l'architecture électrique.


Conclusion
Une unité de distribution chimique centralisée pour les systèmes de distribution de produits chimiques destinés aux semi-conducteurs offre une solution intégrée pour acheminer les produits chimiques de process de manière sûre, constante et efficace vers de multiples outils de fabrication. Grâce à l'association de composants de manipulation de fluides de haute pureté, de pompes, de filtres, de vannes, de capteurs, d'une automatisation par automate programmable, d'un système de détection de fuites et de fonctions de sécurité, une unité de distribution chimique centralisée peut devenir un élément essentiel d'une infrastructure moderne d'approvisionnement en produits chimiques pour semi-conducteurs.

Les facteurs les plus importants ne se limitent pas à la capacité de l'équipement ou à son prix d'achat initial. La compatibilité des matériaux, la maîtrise de la contamination, la stabilité hydraulique, la fiabilité de l'automatisation, l'accessibilité pour la maintenance, la sécurité et l'évolutivité du système ont toutes une influence directe sur les performances à long terme.

Pour les fabricants de semi-conducteurs, une unité de distribution de produits chimiques (UDP) centralisée et bien conçue permet de réduire la complexité du système tout en améliorant la surveillance et la constance de la distribution des produits chimiques. Face aux exigences croissantes de contrôle et de propreté des procédés de fabrication des semi-conducteurs, les technologies de distribution de produits chimiques personnalisées demeureront un élément essentiel des systèmes de distribution de produits chimiques avancés.
