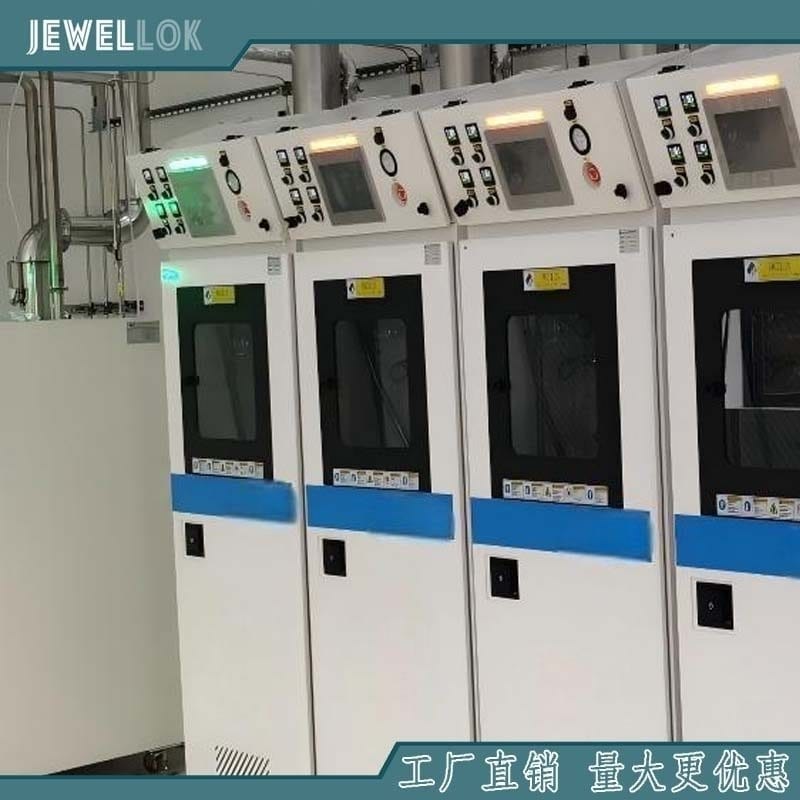

Armoire à gaz spéciale sur mesure pour systèmes de distribution de gaz de haute pureté

Armoire à gaz spéciale sur mesure pour systèmes de distribution de gaz de haute pureté

La distribution de gaz de haute pureté est essentielle à la fabrication de semi-conducteurs, à la production de cellules photovoltaïques, à la fabrication de LED, aux MEMS, à l'industrie pharmaceutique, à l'instrumentation analytique et à d'autres procédés industriels de pointe. Dans ces applications, les gaz de procédé doivent être distribués de manière sûre, constante et avec un niveau de contamination extrêmement faible. Une armoire à gaz spéciale sur mesure offre une solution optimisée pour le stockage, le contrôle, la surveillance et la distribution de gaz dangereux ou de haute pureté, tout en répondant aux exigences spécifiques du procédé.

Contrairement aux armoires à gaz standard, les systèmes sur mesure peuvent être configurés en fonction du type de gaz, de la capacité des bouteilles, des exigences de pression et de débit, de l'agencement des installations, des équipements de production, du niveau d'automatisation et des exigences de sécurité. Correctement conçue, une armoire à gaz spéciale sur mesure devient un élément intégré d'un système de distribution de gaz de haute pureté, et non un simple abri pour les bouteilles de gaz.


Qu'est-ce qu'une armoire à gaz spécialisée ?
Une armoire à gaz spécialisée est un système de manipulation de gaz fermé, conçu pour contenir et contrôler une ou plusieurs bouteilles de gaz et leurs composants de distribution associés. Selon l'application, l'armoire peut intégrer des régulateurs, des vannes, des filtres, des transmetteurs de pression, des composants pneumatiques, des contrôleurs de débit massique, des capteurs, des raccords d'échappement et des systèmes de contrôle à automate programmable.

Pour les applications exigeant une grande pureté, le circuit de gaz interne est généralement conçu pour minimiser la formation de particules, l'humidité, l'oxygène et la contamination par les hydrocarbures. Les composants en contact avec le fluide peuvent être en acier inoxydable de haute qualité, notamment en acier inoxydable 316L, avec un traitement de surface approprié et un électropolissage si nécessaire.

L'armoire offre également une sécurité renforcée. Si le procédé implique des gaz toxiques, corrosifs, inflammables, comburants ou pyrophoriques, elle peut être raccordée au système d'extraction ou de traitement des gaz de l'installation. La détection de gaz, l'arrêt automatique, la surveillance de la pression et les alarmes contribuent à réduire davantage les risques opérationnels.

Pourquoi la personnalisation est importante
Chaque application de distribution de gaz de haute pureté présente des exigences de fonctionnement différentes. Une armoire conçue pour l'azote ou l'argon peut avoir des exigences très différentes de celle utilisée pour la manipulation de gaz de procédé corrosifs ou toxiques.

La personnalisation permet au fabricant du système de sélectionner les composants et l'architecture appropriés en fonction de l'application. Les facteurs de conception importants comprennent :

Compatibilité avec le type de gaz et les produits chimiques
Dimension et quantité des cylindres
Pression d'alimentation et pression de refoulement
Débit de gaz requis
Spécifications de pureté
Nombre d'outils de processus
Fonctionnement automatique ou manuel
Dimensions et emplacement d'installation de l'armoire
exigences d'échappement
exigences en matière de détection de gaz
Protocoles de communication de l'établissement
exigences en matière d'entretien et de remplacement des cylindres
Par exemple, une usine de fabrication de semi-conducteurs peut nécessiter une armoire à gaz automatique à double bouteille qui bascule d'une bouteille vide à une bouteille pleine sans interruption de l'alimentation en gaz. Une autre application peut exiger plusieurs sources de gaz, un contrôle de pression indépendant ou des vannes d'arrêt de sécurité redondantes.

Une conception sur mesure permet de répondre à ces exigences avant même le début de la fabrication de l'équipement.

Architecture du système de distribution de gaz de haute pureté
Une armoire à gaz spécialisée typique se compose de plusieurs sections fonctionnelles.

La première section concerne l'alimentation en gaz , où les bouteilles sont solidement installées et raccordées au collecteur de distribution de gaz. L'utilisation de dispositifs de fixation et de raccords adaptés est essentielle pour un fonctionnement en toute sécurité.

La seconde section concerne la régulation du gaz . Des régulateurs haute performance abaissent la pression dans la bouteille à la pression aval requise. Selon l'application, on peut utiliser une régulation à un ou deux étages.

La troisième section concerne la purification et la filtration . Les filtres installés au point d'utilisation ou au niveau de l'armoire permettent de contrôler les particules et autres contaminants. Le choix du filtre doit tenir compte de la compatibilité avec les gaz, de la perte de charge, du débit et du niveau de pureté requis.

La quatrième section concerne les vannes et les commandes . Les vannes à commande pneumatique ou électrique peuvent assurer l'isolation automatique, la commutation des gaz, la purge et l'arrêt d'urgence.

Enfin, l'armoire comprend des systèmes de surveillance et de sécurité. Des capteurs de pression, des détecteurs de gaz, des dispositifs de surveillance de débit, un système de surveillance des gaz d'échappement et des automates programmables permettent d'obtenir des informations en temps réel sur l'état du système.

Matériaux pour applications ultra-pures
Le choix des matériaux est l'un des aspects les plus importants à prendre en compte dans un système de distribution de gaz de haute pureté.

L'acier inoxydable 316L est largement utilisé pour les composants critiques en contact avec des gaz en raison de sa résistance à la corrosion, de sa robustesse mécanique et de son aptitude aux applications avec des gaz de haute pureté. Pour les procédés exigeants de fabrication de semi-conducteurs, les composants peuvent être spécifiés avec une composition de matériaux contrôlée, des procédés de fabrication spécialisés et des surfaces électropolies.

L'état de surface est également important. Des surfaces internes rugueuses peuvent créer des zones d'accumulation de contaminants ou de particules. Des surfaces internes lisses et correctement traitées facilitent le nettoyage et réduisent les sources potentielles de contamination.

Les raccordements de gaz peuvent utiliser des raccords de type VCR ou d'autres technologies de raccordement haute intégrité, selon les exigences du système. Une préparation adéquate des tubes, le soudage orbital, le nettoyage et les procédures d'assemblage sont essentiels pour maintenir la propreté du système.

La compatibilité des matériaux doit également être évaluée en fonction du gaz utilisé. Les gaz corrosifs peuvent attaquer les métaux, les joints et les polymères non adaptés. Par conséquent, le choix des matériaux doit tenir compte de la composition chimique du gaz, de sa concentration, de la température, de la pression et des conditions de fonctionnement.

Commutation automatique du gaz
La commutation automatique du gaz est une caractéristique majeure de nombreuses armoires à gaz spécialisées sur mesure.

Une configuration à double cylindre comprend généralement une source de gaz principale et une source de gaz secondaire. Lorsque le cylindre principal atteint un seuil de pression prédéterminé, le système de contrôle peut déclencher une commutation contrôlée vers le cylindre secondaire.

Cette architecture permet de garantir un approvisionnement continu en gaz et de réduire les interruptions de processus. Elle peut également déclencher une alarme signalant la nécessité de remplacer la bouteille vide.

Pour les opérations de fabrication critiques, une redondance accrue peut être intégrée à la conception. La séquence de commutation exacte, les seuils de pression, la configuration des vannes et la logique d'alarme doivent être déterminés en fonction des exigences de distribution de gaz et des principes de sécurité de l'installation.

Contrôle et surveillance basés sur un automate programmable
Les armoires à gaz spécialisées modernes utilisent de plus en plus l'automatisation basée sur des automates programmables.

Un automate programmable peut surveiller la pression, l'état des vannes, les signaux de détection de gaz, les conditions d'extraction des gaz de l'armoire, l'état des bouteilles de gaz et d'autres paramètres. Il peut également commander des vannes pneumatiques et exécuter des séquences de fonctionnement prédéfinies.

Un système de contrôle typique peut comprendre :

Contrôleur PLC
Interface homme-machine (IHM)
Transmetteurs de pression
interfaces de détection de gaz
Électrovannes
Actionneurs pneumatiques
E/S numériques et analogiques
Circuits d'arrêt d'urgence
Alarmes sonores et visuelles
Interfaces de communication
L'interface homme-machine (IHM) peut afficher en temps réel l'état du système et les informations d'alarme. Selon l'architecture de l'installation, l'automate programmable peut communiquer avec un système d'automatisation d'usine ou de gestion technique du bâtiment via un protocole de communication industriel approprié.

L'automatisation peut également améliorer l'efficacité de la maintenance. L'historique des alarmes et des données d'exploitation peut aider les techniciens à identifier les anomalies de pression, les problèmes de vannes ou les problèmes d'approvisionnement en gaz.

Des dispositifs de sécurité
La sécurité est un élément fondamental de la conception des armoires à gaz spécialisées.

L'enceinte permet de confiner physiquement les bouteilles de gaz et les composants de distribution de gaz. Un système d'évacuation permet d'évacuer en continu les gaz potentiellement dangereux présents dans l'enceinte, selon les besoins de l'application.

Les systèmes de détection de gaz peuvent surveiller l'atmosphère de l'armoire afin de détecter les fuites. Si une concentration anormale de gaz est détectée, le système de contrôle peut déclencher des actions de sécurité prédéfinies, telles que la fermeture automatique des vannes et le déclenchement d'une alarme.

Les dispositifs d'arrêt d'urgence permettent d'isoler rapidement la source de gaz. Les limiteurs de pression protègent les composants contre les surpressions lorsqu'ils sont correctement choisis et installés.

Pour les gaz toxiques, corrosifs, inflammables ou pyrophoriques, la conception de l'armoire doit être intégrée à l'infrastructure de sécurité globale de l'installation, y compris les systèmes de détection de gaz, de ventilation d'échappement, d'arrêt d'urgence et de réduction des gaz.

La configuration de sécurité exacte doit être déterminée par des ingénieurs qualifiés et en fonction des codes, normes et exigences du site applicables.

Système de purge et d'évacuation
Un système de purge correctement conçu est essentiel pour de nombreuses applications de gaz de haute pureté.

Avant l'introduction d'un gaz de procédé, il peut être nécessaire de purger les conduites d'alimentation afin d'éliminer les traces d'air, d'humidité ou de gaz de procédé antérieur. Selon l'application, un gaz inerte tel que l'azote peut être utilisé comme agent de purge.

Une armoire sur mesure peut inclure des vannes de purge dédiées, des raccords de vide et des séquences de purge automatisées. Les cycles de purge contrôlés par automate programmable permettent de standardiser les procédures d'exploitation et de réduire la dépendance à la manœuvre manuelle des vannes.

Pour les applications impliquant des gaz dangereux, le système de purge doit être soigneusement conçu afin que le gaz rejeté soit acheminé vers un système d'échappement ou de traitement approprié.

Prévention des fuites et intégrité du système
Les fuites de gaz constituent un problème majeur dans les systèmes de gaz de haute pureté. Même une petite fuite peut engendrer des problèmes de sécurité, réduire la pureté du gaz ou affecter la stabilité du procédé.

Des raccords de haute qualité, des tubes correctement fabriqués, des vannes adaptées, des régulateurs fiables et des technologies d'étanchéité appropriées sont donc importants.

L'armoire finie peut être soumise à des tests de pression, d'étanchéité, de fonctionnement et à d'autres procédures de contrôle qualité avant expédition. Les méthodes de test doivent être choisies en fonction des spécifications du système et du gaz utilisé.

Pour les applications exigeant une pureté ultra-élevée, les fabricants doivent également contrôler la propreté de l'assemblage. Les composants doivent être correctement nettoyés, protégés et emballés afin d'éviter toute contamination lors du transport et de l'installation.

Configurations d'armoires personnalisées
Les armoires à gaz spéciales peuvent être conçues selon différentes configurations en fonction des exigences de production.

Une armoire à bouteille unique convient aux applications où l'approvisionnement ininterrompu en gaz n'est pas essentiel ou lorsque le remplacement fréquent des bouteilles est acceptable.

Une armoire de commutation automatique à double cylindre est plus appropriée pour les processus continus car elle peut maintenir la disponibilité du gaz pendant le remplacement du cylindre.

Pour les installations de plus grande taille, les systèmes multicylindres peuvent prendre en charge la distribution centralisée de gaz ou plusieurs outils de traitement.

L'armoire peut être conçue comme une unité compacte autonome ou intégrée à un système de distribution de gaz plus important. Ses dimensions, ses portes d'accès, la disposition des bouteilles de gaz, ses panneaux de commande et l'emplacement des raccordements sont entièrement personnalisables en fonction de l'agencement de l'installation.

Application à la fabrication de semi-conducteurs
La fabrication de semi-conducteurs impose des exigences particulièrement strictes aux systèmes d'alimentation en gaz. Les gaz de procédé peuvent être utilisés pour le dépôt, la gravure, le nettoyage, le dopage, l'oxydation et d'autres procédés de fabrication.

La pureté du gaz et la stabilité de son approvisionnement peuvent avoir une incidence directe sur les performances du procédé. La contamination, les fluctuations de pression ou un débit de gaz instable peuvent affecter le traitement des plaquettes et le rendement.

Une armoire à gaz spéciale sur mesure peut donc être conçue pour assurer une pression contrôlée, un débit de gaz stable, une commutation de gaz fiable, une purge efficace et une surveillance complète.

L'armoire peut également être intégrée à l'infrastructure des installations de semi-conducteurs, notamment aux systèmes de distribution de gaz, aux systèmes d'échappement, aux équipements de réduction des gaz et aux plateformes d'automatisation des usines.

Considérations d’ingénierie et de fabrication
La réussite d'un projet d'armoire à gaz sur mesure doit commencer par un cahier des charges technique détaillé.

L'équipe d'ingénierie doit définir la liste des gaz, les spécifications des bouteilles, les plages de pression, les exigences de débit, les matériaux de tuyauterie, les normes de raccordement, la philosophie de contrôle, les dimensions de l'armoire, les exigences d'échappement et les fonctions de sécurité.

Un schéma de procédé et d'instrumentation (P&ID) est généralement élaboré avant la fabrication. Ce schéma permet aux ingénieurs de vérifier le circuit des gaz, la disposition des vannes, la régulation de pression, la séquence de purge et les dispositifs de sécurité.

Après validation de la conception, les composants peuvent être fabriqués et assemblés selon des procédures contrôlées. La fabrication des tubes, le soudage, le nettoyage, l'inspection, le câblage électrique, la programmation de l'automate programmable et les tests finaux doivent respecter les procédures qualité documentées.

Les tests d'acceptation en usine permettent ensuite de vérifier l'intégrité mécanique, la logique de contrôle, les alarmes, le fonctionnement des vannes, la surveillance de la pression et d'autres fonctions spécifiées avant la livraison.

Choisir un fabricant d'armoires à gaz spécialisées sur mesure
Lors du choix d'un fabricant, les acheteurs doivent prendre en compte bien plus que le simple boîtier de l'armoire. Le fournisseur doit posséder une expertise dans la manipulation de gaz de haute pureté, la tuyauterie de précision, l'intégration de vannes, le contrôle de la pression, l'automatisation et les systèmes de sécurité.

Les critères d'évaluation importants comprennent :

Expérience des systèmes de distribution de gaz de haute pureté
Connaissance de la compatibilité des gaz et sélection des matériaux
Capacité de fabriquer des armoires à gaz sur mesure
Contrôle qualité du soudage et de l'assemblage
Capacité de test d'étanchéité et de pression
expérience d'intégration d'automates programmables et d'interfaces homme-machine
Assistance en matière de documentation et de schémas P&ID
Capacité d'intégration des systèmes de détection de gaz et d'échappement
Assistance technique après-vente
Conformité aux normes de projet applicables
Un partenaire d'ingénierie compétent devrait être capable de travailler à partir des exigences de processus du client plutôt que de simplement proposer un modèle d'armoire fixe.


Conclusion
Une armoire à gaz spéciale sur mesure pour les systèmes de distribution de gaz de haute pureté offre une solution intégrée pour une distribution de gaz sûre, fiable et contrôlée. Grâce à l'association de composants de haute qualité en contact avec le gaz, d'une régulation de pression précise, d'une commande automatique des vannes, de fonctions de purge efficaces, d'une surveillance du gaz et d'une automatisation par automate programmable, le système peut être adapté aux exigences spécifiques des procédés de fabrication avancés.

Pour les usines de semi-conducteurs et autres installations de haute technologie, la personnalisation est particulièrement précieuse car la pureté du gaz, la fiabilité du système, la sécurité et la continuité des processus sont étroitement liées. Une armoire bien conçue peut assurer une alimentation en gaz stable tout en simplifiant l'exploitation, la maintenance et l'intégration à l'infrastructure de gestion des gaz de l'installation.

La réussite d'un projet ne réside pas uniquement dans le choix d'une armoire à gaz aux dimensions adéquates. Elle repose sur la conception d'une architecture complète de distribution de gaz, prenant en compte la chimie du gaz, la pression, le débit, la pureté, la sécurité, l'automatisation et les exigences de l'installation. Grâce à une ingénierie appropriée et à une fabrication de qualité, une armoire à gaz spécialisée sur mesure peut constituer une base fiable pour la distribution de gaz de haute pureté et le contrôle des procédés industriels modernes.
