Pourquoi les grandes entreprises choisissent des vannes à membrane ultra-pures

Pourquoi les grandes entreprises choisissent des vannes à membrane ultra-pures

Dans le monde trépidant de l'industrie moderne, où la précision, la pureté et la fiabilité sont essentielles, les vannes à membrane ultra-haute pureté (UHP) se sont imposées comme des composants indispensables. Conçues pour la manipulation de fluides et de gaz avec un risque minimal de contamination, ces vannes spécialisées constituent un pilier dans des secteurs tels que les semi-conducteurs, la pharmacie, la biotechnologie et la chimie. Mais pourquoi les grandes entreprises – des géants mondiaux comme Intel, Pfizer et Samsung – privilégient-elles systématiquement ces vannes aux alternatives ? ​​La réponse réside dans leurs atouts majeurs : une garantie de pureté inégalée, une robustesse à toute épreuve, un contrôle précis et un fonctionnement économique. Face à la recherche constante d'une efficacité accrue et d'une conformité réglementaire renforcée, les vannes à membrane UHP se distinguent par leur capacité à atténuer les risques susceptibles d'entraîner des arrêts de production coûteux ou des défaillances de produits.

La demande de vannes à membrane UHP est en plein essor. Le marché devrait connaître un taux de croissance annuel composé (TCAC) de 8.12 % entre 2026 et 2033, atteignant des valorisations importantes grâce aux progrès de la fabrication de semi-conducteurs et de la production biopharmaceutique. Cette croissance reflète non seulement l'évolution technologique, mais aussi le choix stratégique des grandes entreprises d'investir dans des équipements en phase avec leur excellence opérationnelle. Dans cet article, nous analysons les valeurs fondamentales des vannes à membrane UHP, en explorant leur conception, leurs avantages, leurs applications et les raisons pour lesquelles les grandes entreprises les privilégient. En analysant ces aspects, nous découvrons comment ces vannes contribuent à des avantages concurrentiels, garantissant l'intégrité des produits et l'optimisation des processus dans des environnements à enjeux élevés.

Fondamentalement, les vannes à membrane UHP fonctionnent selon un principe simple mais ingénieux : une membrane flexible sépare le circuit du fluide des composants mécaniques de la vanne, empêchant ainsi toute contamination tout en permettant une régulation précise du débit. Cette conception a évolué, passant des vannes industrielles de base à des variantes UHP sophistiquées, intégrant des matériaux comme l'acier inoxydable 316L et le PTFE (polytétrafluoroéthylène) pour répondre à des exigences de pureté ultra-strictes. À mesure que nous approfondissons notre étude, il apparaît clairement que l'adoption de ces vannes n'est pas seulement une décision technique, mais un impératif commercial pour les entreprises qui souhaitent maintenir leur leadership sur des marchés axés sur l'innovation.

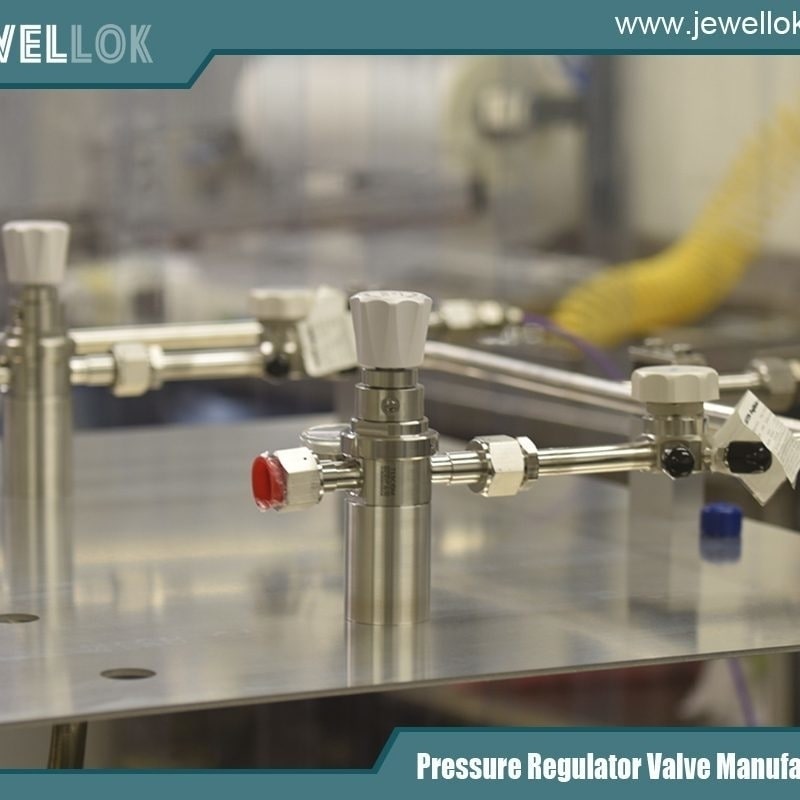

application d'un régulateur de pression de gaz de très haute pureté
application d'un régulateur de pression de gaz de très haute pureté


Que sont les vannes à membrane ultra-pures?

Les vannes à membrane ultra-haute pureté sont des dispositifs de contrôle de débit spécialisés, conçus pour les environnements où même des traces de contaminants peuvent compromettre l'ensemble des procédés. Contrairement aux vannes traditionnelles, qui utilisent des joints ou des garnitures qui s'usent avec le temps et introduisent des particules, les vannes à membrane utilisent une membrane résiliente, généralement en élastomères comme l'EPDM ou le PTFE, pour isoler le fluide du procédé de l'actionneur et du chapeau. Cette isolation garantit l'absence de contact métal contre métal dans le circuit du fluide, minimisant ainsi la génération de particules et les risques de fuite.

Le mécanisme principal comprend un déversoir ou une selle dans le corps de la vanne, contre lequel la membrane appuie pour assurer l'obturation. Lorsqu'elle est actionnée manuellement, pneumatiquement ou électriquement, la membrane fléchit pour ouvrir ou fermer le passage d'écoulement, offrant une étanchéité parfaite même à basse pression. Les variantes UHP vont plus loin en intégrant des surfaces électropolies avec des rugosités moyennes (Ra) aussi faibles que 10 μin, de l'acier inoxydable à teneur en soufre contrôlée pour la soudabilité et des tests d'étanchéité à l'hélium à des débits inférieurs à 1 × 10⁻⁹ scc/sec. Ces caractéristiques les rendent adaptées à la manipulation d'eau ultrapure, de gaz spéciaux et de produits chimiques corrosifs sans introduction d'impuretés.

Les types de vannes à membrane UHP varient selon l'application. Par exemple, les vannes à membrane en vrac (BDV) sont optimisées pour la distribution de gaz semi-conducteurs à haut débit, tandis que les vannes de sectionnement intégrées, comme les vannes à point d'utilisation zéro statique, minimisent les zones mortes dans les systèmes pharmaceutiques. Des fabricants comme Swagelok proposent des modèles haut débit de la série DF pour un actionnement en ligne droite, et Parker propose la série Veriflo BDV pour les systèmes de gaz UHP. Les diamètres varient de 0.25 pouce à 4 pouces, avec des pressions nominales allant jusqu'à 150 psig et des températures atteignant 300 °F, selon le modèle.

Dans le secteur pharmaceutique, des vannes comme les séries Pure-Flo et EnviZion d'ITT sont dotées de systèmes de maintenance sans outil et de compensation thermique pour préserver l'étanchéité pendant les cycles de stérilisation. Ces innovations réduisent le temps de remplacement de la membrane de 23 minutes à seulement 3 minutes, améliorant ainsi la disponibilité. Globalement, les vannes à membrane UHP se distinguent par leur conformité aux normes telles que ASME BPE, USP Classe VI et FDA 21 CFR, garantissant ainsi leur conformité aux exigences rigoureuses des salles blanches et des environnements aseptiques.





Analyse des valeurs fondamentales

Les valeurs fondamentales des vannes à membrane UHP s'articulent autour de cinq piliers : l'assurance de la pureté, la fiabilité, la précision du contrôle, la faible maintenance et la conformité réglementaire. Ces atouts permettent non seulement de relever des défis techniques, mais offrent également des avantages commerciaux tangibles, ce qui explique leur popularité auprès des grandes entreprises.

Haute pureté et prévention de la contamination
Au cœur des vannes à membrane UHP réside leur capacité à maintenir la pureté du fluide. La membrane agit comme une barrière, empêchant le fluide de traitement d'entrer en contact avec les pièces mécaniques, éliminant ainsi les sources de contamination telles que la rouille ou les particules d'usure. Dans les semi-conducteurs, où des impuretés aussi infimes que quelques atomes peuvent endommager les puces électroniques, des vannes comme la série BDV de Parker utilisent de l'acier inoxydable 316L électropoli et des matériaux PCTFE pour atteindre les niveaux de pureté essentiels à la distribution du gaz. Il en résulte des taux de fuite inférieurs aux limites détectables, garantissant ainsi les rendements.

Dans l'industrie pharmaceutique, les conceptions auto-drainantes et les surfaces de contact minimales empêchent l'accumulation bactérienne, ce qui facilite les protocoles de nettoyage en place (NEP) et de stérilisation en place (SEP). Par exemple, la vanne à soupape à membrane 3/2 voies iComLine de GEMÜ est conçue pour les applications ultra-pures, réduisant les zones mortes à un rapport L/D de 2:1, conformément aux normes ASME BPE. Cette valeur fondamentale se répercute directement sur la sécurité des produits, comme le montrent les systèmes d'eau pour injection (WFI) où la contamination peut entraîner des rappels.

Fiabilité et durabilité
Les vannes à membrane UHP sont conçues pour durer dans des conditions difficiles. Des matériaux comme l'Hastelloy C-276 ou l'AL6XN résistent à la corrosion due aux produits chimiques agressifs, prolongeant ainsi leur durée de vie.

Les modèles pneumatiques, comme ceux de Superlok, sont dotés de membranes à cycles élevés qui résistent à des millions d'opérations sans défaillance. En bioprocédés, les vannes EnviZion d'ITT intègrent une technologie d'étanchéité active qui préserve l'intégrité pendant les cycles thermiques, empêchant ainsi les fuites lors de cycles SIP répétés jusqu'à 302 °C.

Cette fiabilité minimise les temps d'arrêt imprévus, un facteur critique pour les entreprises où les arrêts de production peuvent coûter des millions. Des études de cas menées dans des usines de semi-conducteurs montrent que les BDV réduisent la fréquence de remplacement et améliorent ainsi la robustesse globale du système.

Contrôle précis du débit
Ces vannes excellent en régulation et en tout ou rien, avec des coefficients de débit (Cv) allant jusqu'à 2.8 pour les applications à haut volume. Les positionneurs comme le VSP+ d'ITT permettent une régulation précise, idéale pour le dosage dans les produits pharmaceutiques ou le mélange de gaz dans les semi-conducteurs. Cette précision garantit des paramètres de procédé constants, améliorant ainsi l'efficacité et réduisant les déchets.

Faible maintenance et rentabilité
La maintenance est simplifiée grâce à une conception à accès par le haut permettant un entretien en ligne sans démontage. Le changement de capot sans outil d'EnviZion réduit les coûts de main-d'œuvre de 90 %. À terme, cela diminue le coût total de possession, ce qui séduit les entreprises axées sur la rationalisation des opérations.

Conformité et normes
Le respect des normes internationales est incontournable. Les vannes de fabricants comme Alfa Laval et Georg Fischer satisfont aux exigences FDA, USP et ATEX, facilitant ainsi leur validation dans les secteurs réglementés. La traçabilité complète, grâce aux rapports d'essais d'usine certifiés (CMTR), facilite les audits et permet aux entreprises d'éviter les écueils liés à la conformité.





Applications dans les industries clés

Les vannes à membrane UHP trouvent une utilisation critique dans tous les secteurs, adaptées à des besoins spécifiques.

Semi-conducteurs
Dans la fabrication de puces électroniques, les vannes contrôlent les gaz UHP comme le silane et l'ammoniac. Des entreprises de premier plan comme TSMC utilisent les modèles ultra-haute pureté de Swagelok dans leurs armoires à gaz et leurs collecteurs afin de prévenir les défauts. Les avantages incluent une grande pureté et la prévention des fuites, ce qui a un impact direct sur les taux de rendement.

Produits pharmaceutiques et biotechnologie
Pour la production de médicaments, les vannes gèrent l'eau pour injection, les tampons et les cultures cellulaires. Pfizer et Novartis utilisent le système Pure-Flo d'ITT pour leurs procédés aseptiques, réduisant ainsi la contamination dans les bioréacteurs et les skids de filtration. En biotechnologie, les solutions à faible teneur en ferrite protègent les milieux sensibles.

Industrie des produits alimentaires et des boissons
Les systèmes auto-drainants d'INOX-TEK préviennent la détérioration des produits sur les lignes de remplissage aseptique. Des entreprises comme Coca-Cola les utilisent pour un contrôle hygiénique des fluides.

Produits chimiques
Les vannes résistantes à la corrosion de Parker gèrent les fluides agressifs, garantissant ainsi la sécurité dans les usines exploitées par Dow ou BASF.

ph.parker.com





Pourquoi les grandes entreprises les choisissent

Les grandes entreprises privilégient les vannes à membrane ultra-pures (UHP) pour leur retour sur investissement avéré. Dans le secteur des semi-conducteurs, elles améliorent la fiabilité des dispositifs ; dans l’industrie pharmaceutique, elles garantissent la sécurité des patients. Des fabricants de renom tels que Swagelok, Parker et ITT proposent des solutions personnalisées, bénéficiant d’un support international. Les leaders du marché constatent une réduction des coûts de validation et une productivité accrue. Le marché des vannes à membrane pour semi-conducteurs devrait atteindre 733.8 millions de dollars d’ici 2031. En définitive, ces vannes répondent aux objectifs d’innovation, de durabilité et de maîtrise des risques des entreprises.

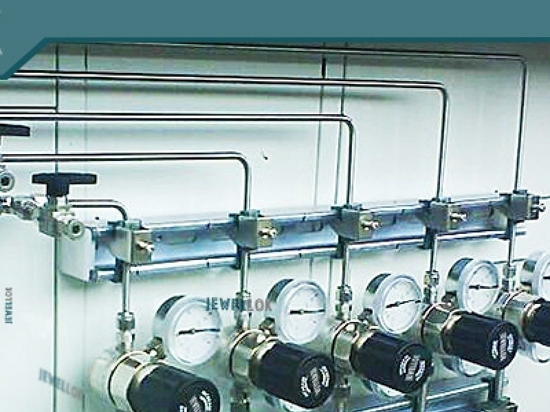

application d'un régulateur de pression de gaz de très haute pureté
application d'un régulateur de pression de gaz de très haute pureté


Conclusion

Les vannes à membrane UHP représentent le summum de la technologie de contrôle des fluides. Elles sont choisies par les plus grandes entreprises pour leurs valeurs fondamentales, gages de réussite opérationnelle. Avec l'évolution des industries, leur rôle ne fera que s'accroître, promettant des performances et des normes de pureté toujours plus élevées.

Pour en savoir plus sur les raisons pour lesquelles les plus grandes entreprises choisissent des valves à diaphragme ultra-pures, vous pouvez consulter le site web de Jewellok : https://www.jewellok.com/.
