Unité de distribution de produits chimiques modulaire (CDU) pour la gestion des produits chimiques dans les procédés de fabrication des semi-conducteurs

Unité de distribution de produits chimiques modulaire (CDU) pour la gestion des produits chimiques dans les procédés de fabrication des semi-conducteurs

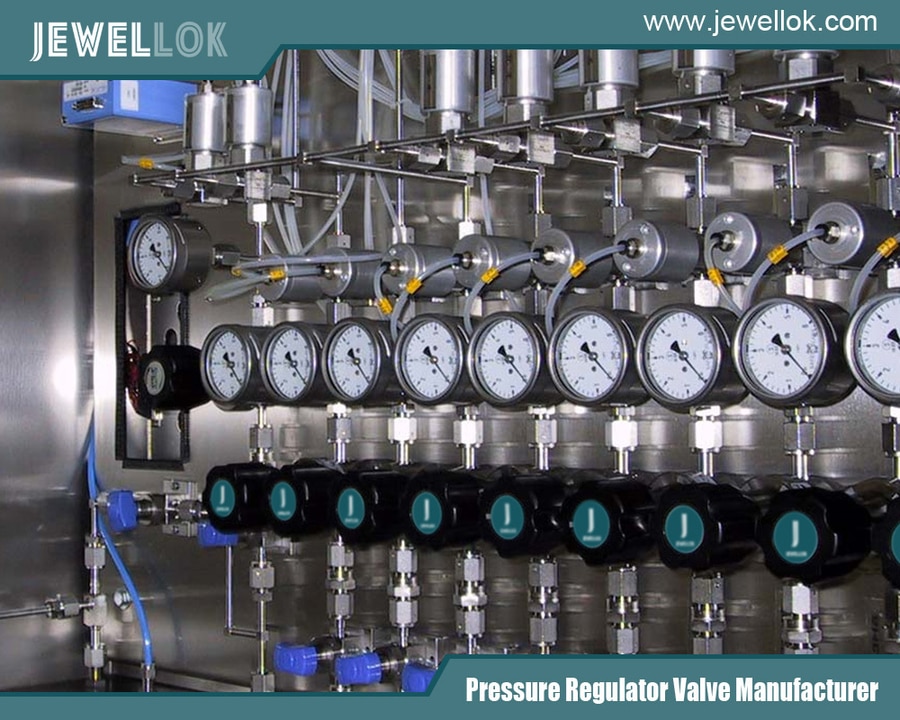

Avec la miniaturisation croissante des procédés de fabrication des semi-conducteurs, l'augmentation du débit de production et la complexification des flux de production, la gestion des produits chimiques est devenue un facteur crucial de la productivité, de la stabilité des procédés et de la sécurité opérationnelle des usines. Les procédés de fabrication de semi-conducteurs tels que la photolithographie, la gravure chimique, le nettoyage, le décapage et le polissage chimico-mécanique (CMP) nécessitent l'utilisation précise d'une large gamme de produits chimiques, notamment des acides, des bases, des solvants, des oxydants et des liquides de procédé spécifiques.

Une unité de distribution de produits chimiques (UDPC) est un système spécialisé conçu pour stocker, transférer, conditionner, contrôler et distribuer des produits chimiques de process, provenant de sources en vrac ou intermédiaires, vers les équipements de fabrication de semi-conducteurs. Les architectures de distribution de produits chimiques traditionnelles peuvent s'avérer difficiles à modifier en cas d'évolution de la capacité de production, de la consommation de produits chimiques ou des exigences du process. Une UDPC modulaire offre une alternative plus flexible en divisant le système en modules fonctionnels standardisés, configurables, extensibles, remplaçables ou évolutifs selon les besoins spécifiques de l'usine.

Pour les installations de semi-conducteurs, une unité de distribution chimique modulaire bien conçue peut améliorer la régularité de la distribution des produits chimiques tout en réduisant la complexité de l'installation, les temps d'arrêt pour maintenance, les risques de contamination et les coûts du cycle de vie.

Régulateur de qualité semi-conducteur ultra-haute pureté à un étage
Régulateur de qualité semi-conducteur ultra-haute pureté à un étage
Qu'est-ce qu'un distributeur de produits chimiques ?
Une unité de distribution de produits chimiques (UDPC) est une plateforme intégrée de gestion des produits chimiques, située entre la source d'approvisionnement et l'équipement de traitement au point d'utilisation. Selon l'application, l'UDPC peut recevoir des produits chimiques provenant de systèmes de livraison en vrac, de réservoirs de stockage, de fûts, de conteneurs IBC ou d'autres équipements de distribution.

Les principales fonctions d'une CDU comprennent généralement :

Réception et transfert de produits chimiques
Contrôle de la pression et du débit
Filtration
Distribution chimique
Pompage et dosage
Detection des fuites
Surveillance de la pression
Surveillance du débit
Isolement chimique
purge et drainage
recirculation des produits chimiques du procédé
Commande automatisée des vannes
Interface équipement et processus
La configuration exacte dépend des caractéristiques chimiques, du débit requis, de la pression, du niveau de pureté et des équipements de traitement.

Dans le secteur de la fabrication des semi-conducteurs, l'unité de distribution de liquides (CDU) doit assurer bien plus que le simple transfert de liquide d'un point à un autre. Elle doit garantir une distribution chimique stable et reproductible tout en minimisant la production de particules, la contamination chimique, le volume mort, les fuites et la contamination croisée.

Pourquoi l'architecture modulaire est importante
Une unité de distillation atmosphérique (CDU) classique peut être conçue comme un système fixe pour une ligne de production spécifique. Bien que cette approche convienne aux applications stables, son efficacité peut diminuer lorsqu'une usine de semi-conducteurs introduit de nouveaux produits chimiques, augmente sa capacité de production ou modifie ses équipements de traitement.

Une unité de distribution de produits chimiques (UDPC) modulaire utilise des sections fonctionnelles standardisées qui peuvent être assemblées en fonction des exigences de l'application. Les modules typiques peuvent inclure un module d'entrée de produits chimiques, un module de pompe, un module de filtration, un module de collecteur de vannes, un module de mesure, un module de contrôle et un module de distribution au point d'utilisation.

Cette architecture présente plusieurs avantages.

Configuration flexible
Les différents procédés de fabrication de semi-conducteurs requièrent différents paramètres d'alimentation chimique. Une plateforme modulaire permet aux ingénieurs de sélectionner les pompes, vannes, filtres, capteurs, tubulures et composants de contrôle appropriés sans avoir à repenser l'ensemble de l'unité de distribution de produits chimiques (CDU).

Par exemple, une application chimique à faible débit peut nécessiter une pompe doseuse de précision et une filtration fine, tandis qu'un processus à débit élevé peut nécessiter une capacité de pompe différente et un passage de fluide plus large.

Expansion plus facile
La capacité de production d'une usine de semi-conducteurs peut évoluer au cours de son cycle de vie. Une unité de distribution de conteneurs (CDU) modulaire peut être conçue avec une capacité d'extension permettant d'ajouter des canaux de distribution ou des connexions de processus supplémentaires sans remplacer intégralement le système existant.

Ceci est particulièrement précieux pour les usines de fabrication exploitant plusieurs outils de traitement ou augmentant progressivement leur capacité de production.

Maintenance simplifiée
La conception modulaire permet au personnel de maintenance d'isoler et de remplacer individuellement les modules fonctionnels. Au lieu de mettre hors service l'ensemble de l'unité de distribution d'air (CDU), les techniciens peuvent remplacer indépendamment une pompe, un ensemble de vannes, un boîtier de filtre ou un module de capteur.

Cela permet de réduire le temps de maintenance et d'améliorer la disponibilité du système.

Composants clés d'une unité de distribution d'air modulaire
1. Module d'entrée de produits chimiques
Le module d'entrée assure la liaison entre la source chimique et l'unité de traitement des fluides (CDU). Il comprend généralement des vannes d'isolement, un système de surveillance de la pression, un système de filtration et les raccords de tuyauterie appropriés.

Pour les applications semi-conducteurs de haute pureté, les matériaux en contact avec le fluide doivent être soigneusement sélectionnés en fonction de leur compatibilité chimique et des exigences de pureté. Parmi les matériaux courants, on peut citer les fluoropolymères de haute pureté, le PFA, le PTFE, le PVDF et certains composants en acier inoxydable de haute pureté.

La conception de l'entrée d'eau doit également minimiser les zones mortes et le volume interne inutile.

2. Module de pompage et de dosage
Le système de pompage détermine la précision et la régularité du transfert des produits chimiques.

Selon le produit chimique et l'application, les unités de distillation atmosphérique peuvent utiliser des pompes à membrane pneumatiques, des pompes à entraînement magnétique, des pompes doseuses de précision ou d'autres pompes chimiques spécialisées.

Le choix de la pompe doit prendre en compte :

Compatibilité chimique
Débit requis
Décompresser
Température
Viscosité
Génération de particules
pulsation
Précision de distribution requise
Exigences de maintenance
Pour les procédés de fabrication de semi-conducteurs sensibles, un flux stable et une faible pulsation peuvent être particulièrement importants car les variations dans l'apport de produits chimiques peuvent affecter l'uniformité du processus.

3. Module de collecteur de vannes
Le collecteur de vannes contrôle la direction et l'isolement du flux de produits chimiques. Il peut contenir des vannes normalement fermées, des vannes normalement ouvertes, des clapets anti-retour, des régulateurs de pression, des vannes de purge, des vannes de vidange et d'autres composants de contrôle de débit.

Un collecteur compact réduit le nombre de connexions individuelles et peut contribuer à minimiser l'encombrement du système.

Pour les produits chimiques agressifs ou corrosifs, les matériaux des vannes et les composants d'étanchéité doivent être sélectionnés en fonction de leur compatibilité chimique à long terme plutôt que de leur résistance à court terme.

4. Module de filtration
La filtration est une fonction essentielle dans l'acheminement des produits chimiques pour la fabrication de semi-conducteurs. Les particules introduites dans un flux chimique peuvent nuire au rendement des plaquettes et aux performances du procédé.

Une unité de distillation atmosphérique (CDU) peut intégrer des filtres au point d'utilisation ou en amont, selon l'architecture du procédé. Le choix des filtres doit notamment prendre en compte les éléments suivants :

Indice de filtration
Compatibilité chimique
Capacité d'écoulement
La chute de pression
Matériau de la membrane filtrante
Extractibles
Durée de vie du filtre
Le système de filtration doit être conçu de manière à ne pas introduire de perte de pression inacceptable ni de contamination dans le flux chimique.

5. Module de surveillance et de capteurs
Les unités de distribution de produits chimiques modernes intègrent de plus en plus de capteurs pour la surveillance en temps réel des conditions de distribution des produits chimiques.

Les mesures typiques comprennent :

Pression
Le débit (Anglais)
Température
Niveau du réservoir
Detection des fuites
État de la pompe
État de la vanne
En fonction des exigences du processus, des capteurs analytiques supplémentaires peuvent être intégrés au système.

La surveillance en temps réel permet aux opérateurs et aux systèmes de contrôle automatisés d'identifier les anomalies avant qu'elles ne se transforment en interruptions majeures des processus.

6. Système de contrôle
Le système de contrôle coordonne les pompes, les vannes, les capteurs, les alarmes, les interverrouillages et la communication avec l'infrastructure de contrôle de l'usine de semi-conducteurs.

Un automate programmable (PLC) ou une plateforme de contrôle industriel peut être utilisé pour exécuter des séquences de fonctionnement prédéfinies telles que le transfert de produits chimiques, le rinçage, la purge, la distribution et l'arrêt.

Les fonctions de contrôle importantes peuvent inclure :

Démarrage et arrêt automatiques
Protection contre la pression
Vérification du flux
Alarmes de fuite
Verrouillages de pompe
vérification de la position de la vanne
Surveillance de la pression différentielle du filtre
Arrêt d'urgence
Alertes de maintenance préventive
L'architecture de contrôle doit également fournir aux opérateurs des informations d'état claires.

Compatibilité chimique et sélection des matériaux
Le choix des matériaux est fondamental pour la fiabilité des CDU. Les produits chimiques utilisés dans la fabrication des semi-conducteurs peuvent être très corrosifs, oxydants, réactifs ou à base de solvants. Un matériau performant avec un produit chimique donné peut se dégrader rapidement au contact d'un autre.

Par conséquent, les ingénieurs doivent évaluer tous les composants en contact avec le fluide, notamment les tubes, les vannes, les membranes de pompe, les joints, les raccords, les filtres et les interfaces des capteurs.

Pour les applications de haute pureté, le choix des matériaux doit prendre en compte non seulement la compatibilité chimique, mais aussi le contrôle de la contamination. Les composants doivent présenter des caractéristiques de surface et une qualité de fabrication adaptées à la pureté chimique requise.

Lorsque des composants métalliques sont nécessaires, l'acier inoxydable de haute pureté, tel que le 316L, peut être envisagé pour certaines applications. Pour les produits chimiques très agressifs, les circuits de fluides à base de fluoropolymères peuvent présenter des avantages.

Contrôle de la contamination
Le contrôle de la contamination est une exigence fondamentale dans la gestion des produits chimiques des semi-conducteurs.

Une unité de distribution d'air modulaire doit être conçue pour minimiser :

Génération de particules
Contamination métallique
Contamination organique
Contamination chimique croisée
Volume mort
Accumulation de résidus chimiques
La conception des circuits de fluides est donc primordiale. Des surfaces internes lisses, un acheminement optimisé, des technologies de connexion appropriées et la réduction des zones mortes contribuent à une meilleure propreté.

Lorsque différents produits chimiques sont manipulés au sein d'une même installation, des circuits de fluides indépendants et des stratégies d'isolation soigneusement conçues peuvent être nécessaires pour éviter toute contamination croisée.

Des procédures d'assemblage et de fabrication rigoureuses et conformes aux normes sont également essentielles. Une CDU de haute qualité doit être assemblée, nettoyée, testée et conditionnée conformément aux exigences de propreté de son application semi-conducteur prévue.

Automatisation et surveillance numérique
L'automatisation transforme la gestion des produits chimiques, passant d'une activité surveillée manuellement à un processus basé sur les données.

Une unité de distribution de produits chimiques (CDU) modulaire moderne peut communiquer des informations de fonctionnement aux systèmes d'automatisation de l'usine, permettant aux ingénieurs de surveiller la consommation de produits chimiques, la pression de livraison, la stabilité du débit, l'état des équipements, les alarmes et les conditions de maintenance.

Les données recueillies par l'unité de distribution d'énergie (CDU) peuvent également faciliter la maintenance prédictive. Par exemple, des variations de performance de la pompe, de la perte de charge du filtre ou du débit peuvent indiquer la nécessité d'une intervention.

Cette approche peut contribuer à réduire les temps d'arrêt imprévus et à améliorer la fiabilité globale des infrastructures de distribution de produits chimiques.

Considérations de sécurité
La manipulation de produits chimiques exige une stratégie de sécurité globale. Une unité de traitement des produits chimiques (UTP) doit intégrer des dispositifs de confinement, de détection des fuites, d'isolation, de ventilation et d'arrêt d'urgence adaptés aux exigences du produit chimique et de l'installation.

La conception en matière de sécurité doit prendre en compte des scénarios potentiels tels que :

Fuite chimique
Surpression
Panne de pompe
Dysfonctionnement de la vanne
Perte d'approvisionnement en services publics
Panne du capteur
Flux chimique inattendu
Arrêt d'urgence
Les dispositifs de verrouillage permettent de prévenir les conditions de fonctionnement potentiellement dangereuses. Par exemple, le système de contrôle peut interrompre le transfert de produits chimiques en cas de détection d'anomalies de pression, de débit ou de fuite.

L'unité de distillation atmosphérique (CDU) devrait également être intégrée aux systèmes plus larges de sécurité chimique et de gestion des installations de l'usine.

Unité de distribution d'air modulaire vs. unité de distribution d'air fixe conventionnelle
La principale différence entre les architectures modulaires et conventionnelles réside dans la flexibilité.

Une unité de distribution d'air fixe peut être optimisée pour une configuration de processus spécifique, offrant une solution simple lorsque les exigences sont stables. Cependant, toute modification peut nécessiter d'importants travaux d'ingénierie et d'installation.

Une unité de distribution d'interface (CDU) modulaire offre des interfaces standardisées et des sections fonctionnelles remplaçables. Cela la rend mieux adaptée aux installations de semi-conducteurs où les exigences des processus peuvent évoluer rapidement.

Les principaux avantages comprennent:

Personnalisation du système plus rapide
Extension de capacité facilitée
Maintenance simplifiée
Modifications techniques réduites
Amélioration de la standardisation des composants
Intégration simplifiée grâce à l'automatisation
Coûts du cycle de vie potentiellement inférieurs
L'architecture optimale dépend en définitive de l'application chimique, de l'agencement de l'usine, du débit, des exigences de pureté et de la stratégie opérationnelle.

Directives d'ingénierie et de sélection
Lors de la spécification d'une unité de distribution de produits chimiques modulaire, les ingénieurs doivent évaluer le processus complet de distribution des produits chimiques plutôt que de sélectionner des composants individuels indépendamment.

Les paramètres clés comprennent le type de produit chimique, la concentration, la température, la viscosité, le débit, la pression d'alimentation, la pression de distribution, la pureté requise, le niveau de filtration, la précision de distribution et le nombre de connexions au point d'utilisation.

Il convient également d'évaluer le système en vue de son extension future. Prévoir, dès l'installation initiale, un espace suffisant, des raccordements aux réseaux, des interfaces de communication et des points de connexion modulaires facilitera considérablement les mises à niveau ultérieures.

Un autre point important à prendre en compte est la facilité de maintenance. Les composants nécessitant un remplacement régulier doivent être accessibles sans perturber les autres parties de l'unité de distribution d'air (CDU).

Applications dans la fabrication de semi-conducteurs
Les CDU modulaires peuvent prendre en charge une large gamme d'applications de fabrication de semi-conducteurs, notamment les bancs humides, les systèmes de nettoyage, les procédés de gravure, les procédés de décapage, la distribution de produits chimiques pour la photolithographie, la distribution de produits chimiques pour le polissage chimico-mécanique et d'autres applications chimiques spécialisées.

Ils peuvent également être intégrés à des systèmes de distribution de produits chimiques de plus grande envergure, à des systèmes de distribution de produits chimiques en vrac et à des équipements de distribution au point d'utilisation.

À mesure que la fabrication de semi-conducteurs s'étend aux applications logiques avancées, à la mémoire, aux semi-conducteurs de puissance, aux MEMS et aux semi-conducteurs composés, une infrastructure flexible de distribution de produits chimiques deviendra de plus en plus importante.

meilleur régulateur de pression de gaz ultra haute pureté top 10 en Inde
meilleur régulateur de pression de gaz ultra haute pureté top 10 en Inde
Conclusion
Une unité de distribution chimique (UDC) modulaire offre aux fabricants de semi-conducteurs une plateforme flexible pour la gestion sûre, précise et constante des produits chimiques de process. Grâce à l'intégration des fonctions de transfert, de pompage, de filtration, de contrôle des vannes, de surveillance, d'automatisation et de sécurité dans une architecture modulaire, une UDC s'adapte à l'évolution des besoins de production tout en simplifiant la maintenance et l'extension du système.

La conception la plus efficace d'une unité de distillation atmosphérique (CDU) ne se résume pas à un simple assemblage de pompes et de vannes. Il s'agit d'une solution complète de gestion des produits chimiques, conçue autour de la compatibilité chimique, du contrôle de la contamination, de la stabilité des procédés, de l'automatisation, de la sécurité et de la fiabilité tout au long du cycle de vie.

Pour les usines de semi-conducteurs à la recherche d'une infrastructure de distribution de produits chimiques évolutive, la technologie CDU modulaire offre une solution pratique pour une architecture système standardisée, un déploiement plus rapide, une maintenance simplifiée et un meilleur contrôle des procédés. Face à des procédés de fabrication de semi-conducteurs de plus en plus exigeants, la capacité à gérer précisément chaque étape de la distribution de produits chimiques restera essentielle pour garantir une production stable et un rendement élevé.

Pour en savoir plus sur les unités de distribution chimique modulaires (CDU) pour la gestion des produits chimiques dans les procédés de fabrication de semi-conducteurs, vous pouvez consulter le site web de Jewellok : https://www.jewellok.com/.
