Panneaux de commande de pression avancés pour les systèmes de distribution de gaz de haute pureté

{{{sourceTextContent.subTitle}}}

Panneaux de commande de pression avancés pour les systèmes de distribution de gaz de haute pureté

{{{sourceTextContent.description}}}

Dans les secteurs de la fabrication de semi-conducteurs, de la production pharmaceutique, de la biotechnologie, de l’aérospatiale et d’autres industries de pointe, la demande en systèmes de distribution de gaz à ultra-haute pureté (UHP) ne cesse de croître. À mesure que les processus de fabrication gagnent en précision, même les plus infimes fluctuations de pression, de contamination ou d’instabilité du débit peuvent avoir un impact significatif sur la qualité des produits, l’efficacité des processus et la sécurité opérationnelle.

Les panneaux de contrôle de pression avancés sont des composants essentiels des systèmes de distribution de gaz de haute pureté, car ils assurent une régulation précise de la pression, une gestion fiable des gaz et une distribution exempte de contamination. Ces systèmes sophistiqués intègrent des régulateurs haute performance, des vannes, des capteurs de pression, des composants de filtration et des technologies de surveillance afin de garantir un approvisionnement stable en gaz pour les applications critiques.

Les panneaux de contrôle de pression modernes ne sont pas de simples dispositifs de régulation de pression. Il s’agit de solutions intelligentes de gestion des gaz, conçues pour répondre aux exigences strictes des usines de semi-conducteurs, des salles blanches, des laboratoires de recherche et des applications industrielles où la pureté, la précision et la sécurité sont essentielles.

Qu’est-ce qu’un panneau de contrôle de pression ?

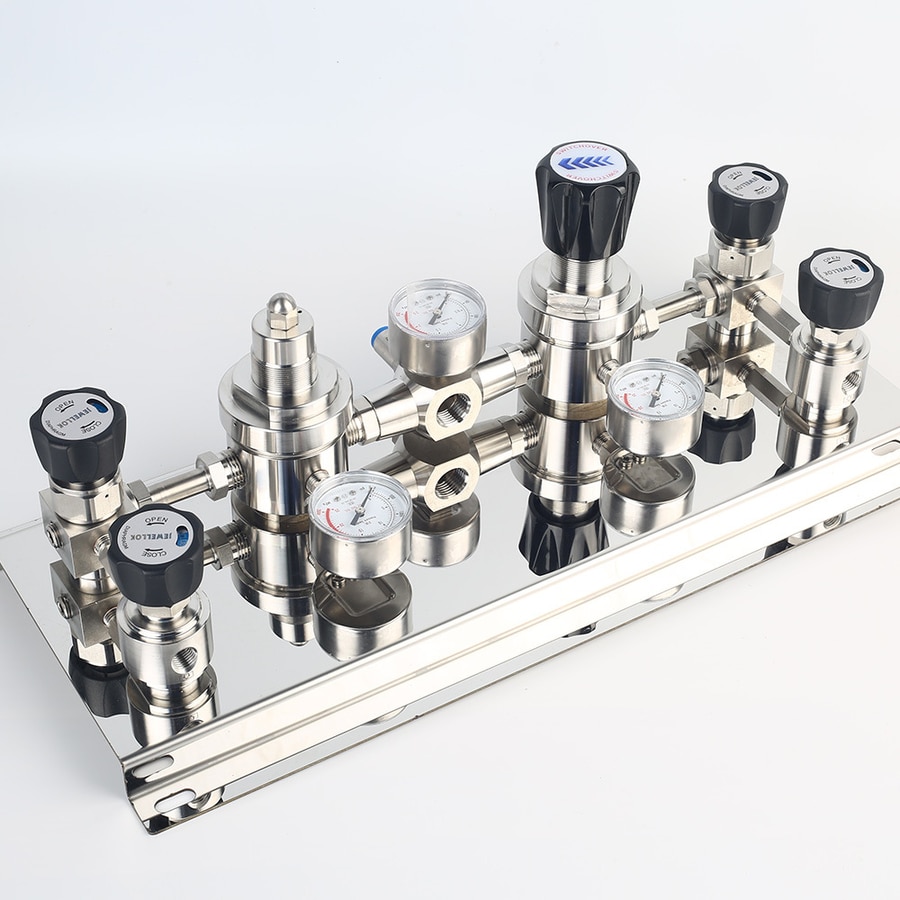

Un panneau de contrôle de pression est un ensemble spécialisé de traitement des gaz, conçu pour réduire, réguler, surveiller et distribuer des gaz à haute pression depuis les sources d’alimentation vers les équipements de processus en aval.

Dans un système typique de distribution de gaz de haute pureté, les gaz sont stockés dans des bouteilles, des réservoirs de stockage en vrac ou des systèmes d’alimentation en gaz sous haute pression. Avant d’entrer dans les équipements de traitement, la pression du gaz doit être réduite et contrôlée avec précision pour répondre aux exigences spécifiques du processus.

Un panneau de contrôle de pression remplit plusieurs fonctions importantes :

Réduction de la pression des gaz à haute pression
Contrôle stable de la pression en aval
Gestion du débit de gaz
Prévention des fuites
Purification et filtration des gaz
Surveillance de la pression en temps réel
Isolation et maintenance des gaz en toute sécurité
Contrairement aux régulateurs de pression industriels classiques, les panneaux de contrôle de pression pour gaz de haute pureté sont fabriqués selon des critères stricts de sélection des matériaux, d’usinage de précision et de procédés de nettoyage avancés afin d’empêcher la génération de particules et la contamination chimique.

Importance des panneaux de contrôle de pression dans les systèmes de gaz de haute pureté
Les applications utilisant des gaz de haute pureté exigent des conditions de fonctionnement extrêmement stables. Les procédés de fabrication de semi-conducteurs tels que le dépôt chimique en phase vapeur (CVD), le dépôt par couche atomique (ALD), la gravure et l’implantation ionique reposent sur une distribution précise du gaz.

De faibles variations de pression peuvent entraîner :

Une épaisseur de dépôt instable
Un traitement irrégulier des plaquettes
Une baisse du rendement de production
Une interruption du processus
Des dommages matériels
Les panneaux de contrôle de pression avancés permettent de maintenir une pression et un débit de gaz constants, garantissant ainsi que les équipements de fabrication reçoivent les gaz dans des conditions optimisées.

Pour les applications dans le domaine des semi-conducteurs, les gaz tels que l’azote, l’argon, l’hydrogène, l’oxygène, le silane, l’ammoniac et les gaz de procédé spécialisés nécessitent des systèmes d’alimentation extrêmement propres. Toute contamination provenant des composants internes peut avoir un impact direct sur les performances des dispositifs.

Par conséquent, les panneaux de contrôle de pression doivent offrir :

Une propreté ultra-élevée
Faible volume interne
Génération minimale de particules
Excellente étanchéité
Haute résistance à la corrosion
Longue durée de vie
Composants clés des panneaux de contrôle de pression avancés
1. Régulateurs de pression haute pureté
Le régulateur de pression est le composant central d’un panneau de contrôle de pression. Il réduit la pression d’entrée du gaz à une pression de sortie stable adaptée aux processus en aval.

Les régulateurs avancés utilisés dans les systèmes de gaz UHP présentent généralement les caractéristiques suivantes :

Construction en acier inoxydable
Technologie de détection à membrane métallique
Haute précision de pression
Faibles taux de fuite
Excellente répétabilité
Les régulateurs à membrane métallique sont largement privilégiés car ils minimisent la contamination du gaz par rapport aux modèles à joint en élastomère.

Pour les applications dans le domaine des semi-conducteurs, les régulateurs sont souvent fabriqués en acier inoxydable 316L avec des surfaces internes électropolies afin d’améliorer la résistance à la corrosion et de réduire l’accumulation de particules.

2. Vannes ultra-haute pureté
Les vannes haute performance sont essentielles pour contrôler l’isolation et le débit des gaz au sein des panneaux de régulation de pression.

Les types de vannes courants comprennent :

Vannes à membrane
Les vannes à membrane UHP sont largement utilisées dans les systèmes de gaz pour semi-conducteurs en raison de leurs excellentes performances d’étanchéité et de leur conception à faible volume mort.

Leurs avantages comprennent :

Risque de contamination minimal
Durée de vie élevée
Performances d’étanchéité supérieures
Adaptées aux gaz corrosifs
Vannes à bille
Les vannes à bille en acier inoxydable UHP sont couramment utilisées pour les applications d’isolation nécessitant une fermeture fiable.

Leurs caractéristiques typiques sont les suivantes :

Corps en acier inoxydable 316L
Raccords VCR
Compatibilité haute pression
Faible taux de fuite
3. Capteurs de pression et systèmes de surveillance
Les panneaux de contrôle de pression modernes intègrent des dispositifs électroniques de surveillance de la pression afin de fournir des informations en temps réel sur le système.

Les capteurs de pression permettent aux opérateurs de surveiller :

La pression d’alimentation en gaz
La pression de sortie
Les anomalies du système
Les fluctuations de pression
Les systèmes avancés peuvent se connecter aux plateformes d’automatisation industrielle via :

Une commande par automate programmable (PLC)
Des réseaux de communication industriels
Des systèmes de surveillance à distance
Cela améliore la visibilité opérationnelle et permet d’effectuer une maintenance préventive avant que des défaillances ne surviennent.

4. Systèmes de filtration
Le contrôle de la contamination des gaz est une préoccupation majeure dans les applications de haute pureté.

Les panneaux de contrôle de pression peuvent inclure :

Filtres à particules
Filtres métalliques
Modules de purification des gaz
Une filtration hautement efficace permet d’éliminer :

Les particules métalliques
Les résidus de fabrication
La contamination par l’humidité
Les corps étrangers
Dans les procédés de fabrication de semi-conducteurs, les performances de filtration ont une incidence directe sur la qualité des plaquettes et la fiabilité de la production.

5. Tubes et raccords haute pureté
La conception interne du réseau de tubulure d’un panneau de contrôle de pression joue un rôle important dans le maintien de la pureté du gaz.

Les matériaux couramment utilisés sont les suivants :

Tubes en acier inoxydable 316L
Surfaces électropolies
Raccords VCR
Raccords soudés par soudage orbital
Les systèmes de tubage de haute qualité réduisent :

La contamination de surface
L’adsorption des gaz
Les risques de fuite
Une technologie de soudage appropriée est particulièrement importante, car un soudage de mauvaise qualité peut créer des sources de particules et réduire la fiabilité du système.

Caractéristiques de conception avancées des panneaux de contrôle de pression modernes
Construction à ultra-haute pureté
Les panneaux de contrôle de pression avancés sont conçus selon des exigences strictes en matière de propreté.

Les processus de fabrication comprennent généralement :

L'usinage de précision
Le nettoyage par ultrasons
Le nettoyage chimique
L'électropolissage
L'assemblage en salle blanche
Les tests d'étanchéité à l'hélium
Ces processus garantissent que le système final répond à des normes de pureté exigeantes.

Conception modulaire compacte
Les usines modernes nécessitent des solutions flexibles de distribution de gaz. Les panneaux de contrôle de pression modulaires offrent des avantages tels que :

Une installation facile
Une optimisation de l’espace
Une maintenance simplifiée
Des options de configuration sur mesure
Les fabricants peuvent concevoir des panneaux en fonction des différents types de gaz, des plages de pression, des exigences de débit et de la configuration des installations.

Technologie de contrôle automatisé de la pression
L’automatisation revêt une importance croissante dans les environnements de fabrication de pointe.

Les panneaux de contrôle de pression intelligents peuvent inclure :

Des vannes automatiques
Des régulateurs de pression numériques
Un fonctionnement basé sur un automate programmable (PLC)
Des systèmes d’alarme à distance
Des fonctions d’enregistrement des données
Ces fonctionnalités améliorent :

La cohérence des processus
La sécurité des opérateurs
L’efficacité de la production
Applications des panneaux de contrôle de pression haute pureté
Fabrication de semi-conducteurs
L’industrie des semi-conducteurs est l’un des plus grands utilisateurs de panneaux de contrôle de pression avancés.

Les applications comprennent :

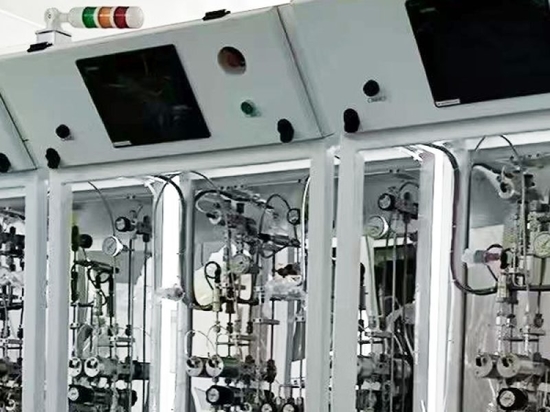

Armoires à gaz
Systèmes de gravure
Équipements de dépôt
Procédés de lithographie
Systèmes d’implantation ionique
Un contrôle précis de la pression des gaz permet de maintenir des conditions de fabrication de semi-conducteurs stables.

Industries pharmaceutiques et biotechnologiques
La fabrication pharmaceutique nécessite des environnements gazeux hautement contrôlés.

Les panneaux de régulation de pression sont utilisés pour :

La distribution de gaz en salle blanche
Les systèmes de gaz de laboratoire
L’alimentation en gaz de procédé
Les applications de stérilisation
Les matériaux de haute pureté et les conceptions sanitaires contribuent à prévenir la contamination.

Laboratoires de recherche
Les installations de recherche scientifique utilisent des panneaux de régulation de pression pour :

Les instruments d’analyse
Les systèmes sous vide
L’alimentation en gaz à des fins expérimentales
Les applications de gaz spéciaux
Une régulation précise de la pression garantit la fiabilité des résultats expérimentaux.

Fabrication de panneaux solaires et d’écrans
Les panneaux solaires à couche mince et les technologies d’affichage nécessitent des environnements gazeux contrôlés.

Les panneaux de régulation de pression prennent en charge des procédés tels que :

Le traitement par plasma
Le dépôt de couches minces
Les traitements chimiques
Un apport stable en gaz améliore la cohérence de la fabrication et les performances des produits.

Avantages de l’utilisation de panneaux de régulation de pression avancés
Stabilité accrue des procédés
Une régulation stable de la pression garantit un approvisionnement constant en gaz des équipements de fabrication, réduisant ainsi les variations de procédé.

Sécurité renforcée
Les vannes, capteurs et systèmes de surveillance intégrés contribuent à prévenir les fuites de gaz et les conditions de fonctionnement anormales.

Risque de contamination réduit
Des matériaux de haute pureté et des procédés de fabrication avancés minimisent les sources de contamination.

Besoins d’entretien réduits
Des composants fiables et une conception modulaire simplifient l’entretien et prolongent la durée de vie des équipements.

Efficacité de production accrue
Une distribution optimisée du gaz réduit les temps d’arrêt et améliore la productivité globale de la production.

Comment choisir le bon panneau de régulation de pression
Le choix du panneau de régulation de pression approprié nécessite de prendre en compte plusieurs facteurs techniques.

Compatibilité avec le type de gaz
Les gaz présentent des propriétés chimiques différentes. Les matériaux doivent être sélectionnés en fonction des caractéristiques du gaz.

Pour les gaz corrosifs, les fabricants peuvent recommander :

Des aciers inoxydables spécialisés
Des revêtements résistants à la corrosion
Des technologies d’étanchéité avancées
Exigences en matière de pression
Les paramètres importants comprennent :

La pression d’entrée maximale
La pression de sortie requise
La précision de la pression
Le débit
La conception du panneau doit correspondre aux exigences spécifiques du procédé.

Exigences de pureté
Les applications à très haute pureté nécessitent :

Des composants électropolissés
Des raccords à faible fuite
Un assemblage en salle blanche
Des procédures de test de haute qualité
Exigences en matière d’automatisation
Les installations modernes peuvent nécessiter :

Une surveillance numérique
Un contrôle automatique
Une communication à distance
L’intégration des données de processus
Pour les applications complexes, il est important de choisir un fournisseur capable de proposer des solutions d’ingénierie sur mesure.

Tendances futures dans la technologie des panneaux de contrôle de pression
À mesure que les industries continuent de s’orienter vers des nœuds de semi-conducteurs plus petits et des procédés de fabrication plus avancés, les systèmes de contrôle de pression continueront d’évoluer.

Les développements futurs comprennent :

Gestion intelligente des gaz
L’intelligence artificielle et les technologies de l’IoT industriel permettront une maintenance prédictive et une optimisation intelligente des gaz.

Normes de pureté plus strictes
Les procédés avancés de fabrication de semi-conducteurs exigeront des niveaux de contamination encore plus faibles et des technologies de matériaux améliorées.

Des systèmes plus compacts
Les fabricants continueront à développer des solutions de contrôle des gaz plus petites et plus efficaces pour les usines de fabrication modernes.

Intégration de la sécurité renforcée
Les futurs systèmes combineront des capteurs avancés, l’automatisation et des contrôles de sécurité afin d’améliorer la fiabilité opérationnelle.

Top 10 des meilleurs fabricants de vannes à bille en acier inoxydable 316L en Thaïlande
Les 10 meilleurs fabricants de vannes à bille en acier inoxydable 316L en Thaïlande
Conclusion
Les panneaux de contrôle de pression avancés sont des composants essentiels des systèmes modernes de distribution de gaz de haute pureté. Ils assurent une régulation précise de la pression, un contrôle de la contamination, une gestion de la sécurité et une distribution fiable du gaz pour les industries où les performances et la précision sont essentielles.

De la fabrication de semi-conducteurs à la production pharmaceutique en passant par la recherche scientifique, les panneaux de contrôle de pression de haute qualité contribuent à garantir la stabilité des processus de fabrication et à améliorer la qualité des produits.

Grâce à des matériaux de pointe, des technologies de surveillance intelligentes et des solutions d’ingénierie sur mesure, les panneaux de contrôle de pression de nouvelle génération continueront à soutenir le développement de systèmes de gaz industriels plus propres, plus sûrs et plus efficaces à l’échelle mondiale.

Pour les entreprises à la recherche de solutions fiables en matière de gaz de haute pureté, il est essentiel de choisir un fabricant expérimenté de panneaux de régulation de pression, disposant d’une expertise dans les systèmes de gaz UHP, les composants de précision et l’ingénierie sur mesure, afin d’assurer un succès opérationnel à long terme.
