Vannes à bille en acier inoxydable UHP 316L pour les industries pharmaceutiques et biotechnologiques

{{{sourceTextContent.subTitle}}}

Vannes à bille en acier inoxydable UHP 316L pour les industries pharmaceutiques et biotechnologiques

{{{sourceTextContent.description}}}

Dans l'industrie pharmaceutique et biotechnologique, le maintien de systèmes de fluides et de gaz d'ultra-haute pureté (UHP) est essentiel pour garantir la qualité des produits, la fiabilité des procédés et la conformité réglementaire. Chaque composant entrant en contact avec des fluides critiques doit être soigneusement sélectionné afin d’éviter toute contamination, génération de particules, corrosion et défaillance du système. Parmi ces composants, les vannes à bille en acier inoxydable 316L UHP jouent un rôle essentiel dans le contrôle du débit des gaz de haute pureté, de l’eau purifiée, des produits chimiques de procédé et des fluides pharmaceutiques.

Contrairement aux vannes industrielles classiques, les vannes à bille UHP utilisées dans les applications pharmaceutiques et biotechnologiques nécessitent des procédés de fabrication avancés, un usinage de précision, une finition de surface supérieure et un contrôle qualité rigoureux. Ces vannes sont conçues pour répondre aux exigences strictes des salles blanches, des systèmes de traitement aseptique, des lignes de production biotechnologiques et des réseaux de distribution de produits chimiques de haute pureté.

Grâce à leur excellente résistance à la corrosion, à leur faible teneur en substances extractibles et à leurs performances mécaniques exceptionnelles, les vannes à bille en acier inoxydable 316L sont devenues l’une des solutions privilégiées pour les applications critiques des procédés pharmaceutiques et biotechnologiques.

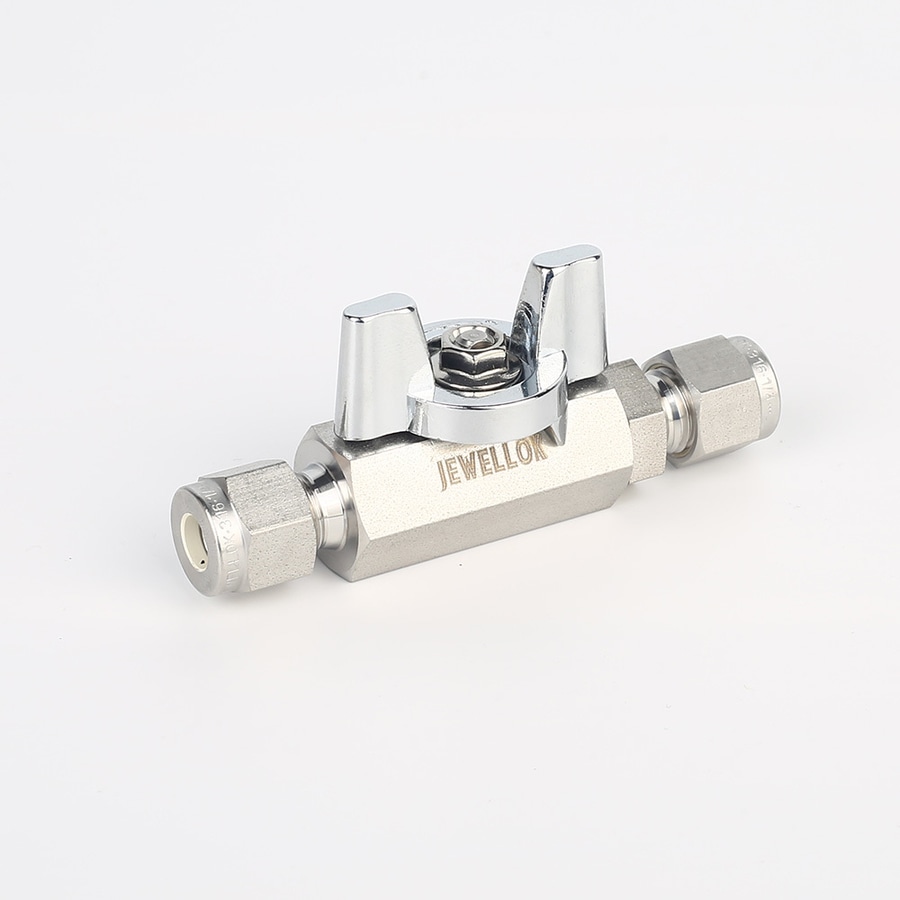

Que sont les vannes à bille en acier inoxydable 316L UHP ?
Les vannes à bille en acier inoxydable 316L UHP sont des dispositifs de régulation de débit haute performance fabriqués à partir d’acier inoxydable 316L de qualité pharmaceutique ou de qualité semi-conductrice. Elles utilisent une bille sphérique usinée avec précision, dotée d’un alésage central, pour réguler le débit de liquides ou de gaz.

Lorsque la poignée ou l’actionneur de la vanne fait tourner la bille de 90 degrés, le passage peut être entièrement ouvert ou complètement fermé. Ce simple quart de tour offre d’excellentes performances d’étanchéité, une réponse rapide et une capacité de fermeture fiable.

Le terme « ultra-haute pureté » (UHP) fait référence aux normes avancées de conception et de fabrication appliquées pour réduire les risques de contamination. Les vannes à bille UHP présentent généralement les caractéristiques suivantes :

Construction en acier inoxydable 316L de haute qualité
Surfaces internes électropolies
Faible rugosité de surface
Haute résistance aux fuites
Fabrication compatible avec les salles blanches
Assemblage sous contrôle des particules
Haute résistance à la corrosion
Documentation de traçabilité
Ces caractéristiques les rendent adaptées aux applications où même une contamination microscopique peut affecter la sécurité du produit ou le rendement de fabrication.

Pourquoi l’acier inoxydable 316L est-il idéal pour les applications pharmaceutiques et biotechnologiques ?
Le choix des matériaux est l’un des facteurs les plus importants dans la conception des vannes pharmaceutiques. L’acier inoxydable 316L est largement utilisé car il allie résistance à la corrosion, durabilité et propreté.

Excellente résistance à la corrosion
Les procédés pharmaceutiques et biotechnologiques impliquent souvent des produits chimiques agressifs, des agents nettoyants, des acides, des solvants et des matières biologiques. L’acier inoxydable standard peut subir une corrosion dans des conditions difficiles, mais l’acier inoxydable 316L contient du molybdène, ce qui améliore sa résistance à la corrosion chloridique et aux attaques chimiques.

Cela rend l’acier inoxydable 316L adapté aux applications suivantes :

Traitement chimique pharmaceutique
Systèmes de bioréacteurs
Le transfert de fluides stériles
Les systèmes de nettoyage en place (CIP)
Les procédés de stérilisation à la vapeur
Les systèmes d’eau de haute pureté
Faible teneur en carbone pour une meilleure soudabilité
Le « L » dans la désignation 316L signifie « faible teneur en carbone ». Cela réduit la précipitation de carbures lors du soudage et améliore la résistance à la corrosion autour des zones soudées.

Pour les réseaux de tuyauterie pharmaceutiques, où le soudage orbital est couramment utilisé, l’acier inoxydable 316L contribue à préserver l’intégrité du système et minimise les risques de contamination.

Nettoyabilité supérieure
L’acier inoxydable 316L offre une surface lisse et non réactive qui empêche l’accumulation de dépôts et simplifie les procédures de nettoyage.

Associées à la technologie d’électropolissage, les vannes à bille en acier inoxydable 316L UHP permettent d’obtenir des surfaces internes extrêmement lisses, ce qui réduit :

L’adhérence bactérienne
L’accumulation de particules
La contamination du produit
La difficulté de nettoyage
Caractéristiques clés des vannes à bille en acier inoxydable 316L UHP
1. Finition de surface interne électropolie
L’une des exigences les plus importantes pour les vannes destinées aux secteurs pharmaceutique et biotechnologique est la qualité de la surface interne.

Les vannes à bille en acier inoxydable 316L UHP sont souvent soumises à un électropolissage, un procédé de finition électrochimique qui élimine les imperfections microscopiques de la surface.

Les avantages sont les suivants :

Rugosité de surface réduite
Résistance à la corrosion améliorée
Stérilisation plus aisée
Génération de particules réduite
Risque de contamination réduit
Pour les applications pharmaceutiques de pointe, les finitions de surface internes peuvent atteindre des valeurs Ra extrêmement faibles afin de répondre à des exigences hygiéniques strictes.

2. Performances d’étanchéité de haute intégrité
La prévention des fuites est essentielle dans les systèmes de traitement pharmaceutiques. Une défaillance de la vanne peut entraîner :

Une perte de produit
Une contamination du processus
Des risques pour la sécurité
Des temps d’arrêt de production
Les vannes à bille UHP utilisent des composants d’étanchéité usinés avec précision, notamment :

Des sièges en PTFE
Des sièges en PEEK
Des matériaux d’étanchéité polymères avancés
Des conceptions d’étanchéité à support métallique
Ces composants offrent des performances de fermeture fiables tout en garantissant la compatibilité chimique.

3. Conception à faible espace mort
Les espaces morts à l’intérieur des vannes peuvent retenir des fluides résiduels, ce qui crée des risques de contamination et rend le nettoyage plus difficile.

Les vannes à bille pharmaceutiques UHP modernes sont conçues avec :

Des cavités internes minimales
Des canaux d’écoulement optimisés
Des zones de transition lisses
Des zones de rétention de fluide réduites
Cette conception favorise un fonctionnement hygiénique et améliore l’efficacité du nettoyage.

4. Processus de fabrication de haute pureté
La fabrication de vannes UHP nécessite un contrôle rigoureux tout au long du processus de production.

Les étapes de fabrication typiques comprennent :

Usinage CNC de précision
Nettoyage par ultrasons
Ébavurage et traitement de surface
Électropolissage
Nettoyage des particules
Assemblage en salle blanche
Test d’étanchéité à l’hélium
Inspection finale
Chaque étape contribue à garantir que la vanne répond aux exigences de haute pureté.

Applications dans l’industrie pharmaceutique
Systèmes d’eau pharmaceutiques
L’eau est l’une des matières premières les plus importantes dans la production pharmaceutique. Des systèmes tels que :

Eau purifiée (PW)
Eau pour préparations injectables (WFI)
Eau de haute pureté (HPW)
nécessitent des vannes fiables qui empêchent toute contamination.

Les vannes à bille en acier inoxydable 316L UHP sont couramment installées dans :

Les boucles de distribution d’eau
Les réservoirs de stockage
Les équipements de traitement
Les systèmes d’échantillonnage
Leur résistance à la corrosion et leur facilité de nettoyage les rendent adaptées à un fonctionnement en continu.

Fabrication stérile et traitement aseptique
La production pharmaceutique stérile exige un contrôle strict de la contamination.

Les vannes à bille sont utilisées dans :

Les conduites de transfert stériles
Les équipements de remplissage
Les systèmes de mélange
Les systèmes de préparation de tampons
Les vannes haute pureté contribuent à maintenir des conditions aseptiques et à protéger les produits pharmaceutiques sensibles.

Systèmes de bioréacteurs et de fermentation
La fabrication biotechnologique repose sur des processus biologiques contrôlés. Les systèmes de bioréacteurs nécessitent un contrôle précis des fluides pour :

Les milieux de culture cellulaire
Les solutions nutritives
L’alimentation en gaz
Les fluides de nettoyage
Les vannes en acier inoxydable 316L assurent un fonctionnement fiable tout en restant compatibles avec les processus biologiques.

Applications dans les industries biotechnologiques
L’industrie biotechnologique nécessite des systèmes avancés de gestion des fluides pour la recherche et la production commerciale.

Parmi les applications courantes, on peut citer :

Fabrication de thérapies cellulaires et géniques
Les procédés de thérapie cellulaire et génique exigent des environnements extrêmement propres, car les matériaux biologiques sont très sensibles à la contamination.

Les vannes UHP sont utilisées pour :

Le transfert de tampons
La préparation des milieux
Le contrôle des fluides de procédé
Les raccordements aux systèmes à usage unique
Équipements de laboratoire et de recherche
Les laboratoires de biotechnologie ont souvent besoin de vannes compactes et fiables pour :

Les équipements d’analyse

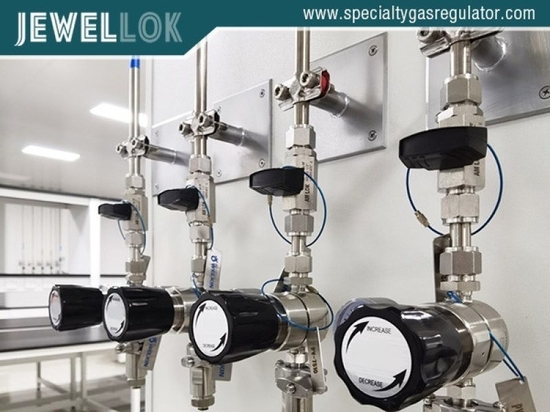

Les systèmes de gaz de laboratoire
Les systèmes de distribution de produits chimiques
Les systèmes de production à l’échelle pilote
Les vannes à bille UHP en acier inoxydable 316L offrent une longue durée de vie et des performances stables.

Avantages par rapport aux vannes à bille conventionnelles
Les vannes à bille industrielles traditionnelles sont principalement conçues pour des applications générales. Cependant, les industries pharmaceutiques et biotechnologiques exigent des normes bien plus strictes.

Caractéristique Vanne à bille conventionnelle Vanne à bille en acier inoxydable 316L UHP
Qualité du matériau Acier inoxydable industriel Acier inoxydable 316L de haute pureté
Finition de surface Finition d’usinage standard Finition électropolie
Contrôle de la contamination Limité Excellent
Compatibilité avec les salles blanches Généralement indisponible Conçue pour les environnements propres
Contrôle des fuites Étanchéité standard Étanchéité haute performance
Conformité pharmaceutique Applications limitées Adaptée aux processus critiques
Pour la fabrication de produits pharmaceutiques à forte valeur ajoutée, les vannes UHP offrent une plus grande fiabilité et réduisent les risques de contamination.

Facteurs de sélection importants pour les vannes à bille UHP
Lors du choix de vannes à bille en acier inoxydable 316L UHP, les ingénieurs doivent tenir compte de plusieurs facteurs techniques.

Certification des matériaux
Les fournisseurs fiables doivent fournir une documentation relative aux matériaux, notamment :

Certification de l’acier inoxydable 316L
Rapports de composition chimique
Traçabilité de la fabrication
Rapports d’inspection
Cela garantit que la vanne répond aux exigences de qualité pharmaceutiques.

Exigences en matière de rugosité de surface
La finition de la surface interne influe directement sur la propreté.

Une rugosité de surface plus faible améliore :

L'efficacité du nettoyage
La stérilité
La résistance à la corrosion
Les applications liées à la production pharmaceutique stérile exigent généralement des normes de finition de surface plus élevées.

Pressions et températures nominales
Les spécifications de la vanne doivent correspondre aux conditions de fonctionnement du système, notamment :

La pression maximale
La température de fonctionnement
Les exigences en matière de cycles thermiques
La température de nettoyage
Un choix approprié permet d’éviter toute défaillance prématurée.

Types de raccordement
Les options de raccordement courantes comprennent :

Raccords Tri-clamp
Extrémités à souder bout à bout
Raccords VCR
Raccords filetés
Raccords hygiéniques sur mesure
La méthode de raccordement appropriée dépend des exigences de conception du système.

Normes de qualité et exigences d’essai
Les vannes pharmaceutiques UHP de haute qualité doivent être soumises à des essais complets.

Les procédures d’inspection types comprennent :

Essai d’étanchéité à l’hélium
Utilisé pour vérifier des taux de fuite extrêmement faibles et garantir la fiabilité de l’étanchéité.

Essai de pression
Confirme la résistance mécanique dans les conditions de fonctionnement.

Inspection de surface
Vérifie :

Les défauts de surface
Les niveaux de rugosité
La propreté
Essai de particules
Garantit que la vanne répond aux exigences de haute pureté requises pour les applications critiques.

Tendances futures de la technologie des vannes UHP dans l’industrie pharmaceutique
Les industries pharmaceutique et biotechnologique continuent de s’orienter vers une automatisation accrue, un meilleur contrôle de la contamination et des processus de fabrication plus avancés.

Les futures technologies de vannes UHP devraient inclure :

Des vannes à bille pneumatiques automatisées
Des systèmes intelligents de surveillance des vannes
L’intégration du contrôle numérique des processus
Des technologies de traitement de surface améliorées
Des matériaux avancés résistants à la corrosion
À mesure que la production pharmaceutique se complexifie, des solutions fiables de vannes haute pureté deviendront de plus en plus importantes.

Conclusion
Les vannes à bille en acier inoxydable UHP 316L sont des composants essentiels pour les industries pharmaceutiques et biotechnologiques, où la pureté, la fiabilité et le contrôle de la contamination sont critiques. Leur résistance supérieure à la corrosion, leur excellente finition de surface, leur conception à faible espace mort et leurs performances d’étanchéité élevées les rendent idéales pour des applications exigeantes telles que le traitement stérile, les bioréacteurs, les systèmes d’eau purifiée et la fabrication biotechnologique de pointe.

Le choix du bon fabricant de vannes UHP est essentiel pour garantir la sécurité du système, la conformité réglementaire et les performances opérationnelles à long terme. Un fournisseur professionnel doit garantir une fabrication de précision, un contrôle qualité rigoureux, une documentation complète et des solutions sur mesure adaptées aux exigences spécifiques des procédés.

Avec la croissance continue de l’innovation pharmaceutique et des applications biotechnologiques, les vannes à bille haute performance en acier inoxydable UHP 316L resteront une technologie clé au service de procédés de fabrication plus sûrs, plus propres et plus efficaces à l’échelle mondiale.

Pour en savoir plus sur les vannes à bille en acier inoxydable 316L UHP destinées aux industries pharmaceutiques et biotechnologiques, vous pouvez consulter le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
