Les systèmes de gaz industriels nécessitent un contrôle précis de la pression afin de garantir un fonctionnement sûr, stable et efficace. De la fabrication de semi-conducteurs à la production pharmaceutique, en passant par les procédés chimiques, les laboratoires et les applications industrielles de pointe, la qualité de la régulation de la pression des gaz a une incidence directe sur les performances des procédés, la fiabilité des équipements et la sécurité opérationnelle. Un panneau de contrôle de pression industriel est un composant essentiel conçu pour gérer, surveiller et réguler la pression des gaz au sein de systèmes complexes d’alimentation en gaz.

Contrairement aux simples régulateurs de pression, les panneaux de contrôle de pression modernes intègrent des régulateurs haute performance, des vannes, des manomètres, des capteurs, des filtres et des dispositifs de sécurité au sein d’une solution complète. Ces systèmes permettent un réglage précis de la pression, la prévention de la contamination et une distribution fiable des gaz pour les applications exigeant un contrôle strict de la pression et des normes de pureté élevées.

Face à la demande croissante de gaz de très haute pureté et de procédés industriels automatisés, les panneaux de contrôle de pression sont devenus des équipements indispensables pour les fabricants cherchant à améliorer la stabilité de leurs procédés, à réduire les temps d’arrêt et à renforcer la sécurité sur le lieu de travail.

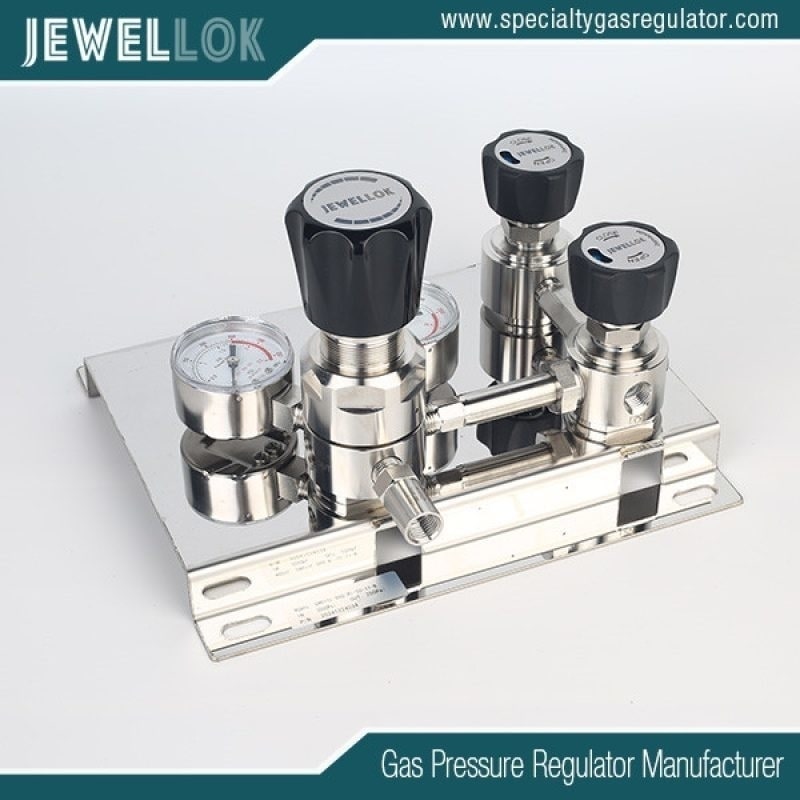

Fabricants de régulateurs de gaz spéciaux haute pression
Fabricants de régulateurs de gaz spéciaux haute pression
Qu’est-ce qu’un panneau de contrôle de pression industriel ?
Un panneau de régulation de pression industriel est un système intégré de gestion des gaz conçu pour réduire, réguler et contrôler la pression des gaz depuis une source à haute pression jusqu’au niveau de pression requis par le processus. Il se compose généralement de plusieurs composants montés sur une structure en acier inoxydable, créant ainsi une solution compacte et fiable de régulation des gaz.

Un panneau de régulation de pression type comprend :

Raccords d’entrée haute pression
Des régulateurs de pression
Des vannes d’isolement
Des soupapes de sûreté
Des clapets anti-retour
Des filtres et des purificateurs
Des manomètres ou des transmetteurs numériques
Des tuyauteries et des raccords
Des systèmes de commutation automatiques
Des instruments de contrôle
La fonction principale d’un panneau de contrôle de pression est de fournir une pression de sortie de gaz constante, indépendamment des variations de la pression d’entrée ou de la consommation de gaz. Cela garantit aux équipements en aval un approvisionnement stable en gaz pour un fonctionnement continu.

Dans des secteurs exigeants tels que la fabrication de semi-conducteurs, où même de faibles fluctuations de pression peuvent affecter les résultats de fabrication, des systèmes de régulation de pression de haute précision sont indispensables.

Importance d’une régulation précise de la pression du gaz
La régulation de la pression du gaz joue un rôle fondamental dans les procédés industriels. Une régulation incorrecte de la pression peut entraîner des dysfonctionnements des équipements, une qualité de production irrégulière, des risques pour la sécurité et une augmentation des coûts d’exploitation.

1. Maintien de la stabilité des procédés
De nombreux procédés industriels exigent que les gaz soient fournis dans des plages de pression strictement définies. Par exemple, les procédés de dépôt, de gravure et de nettoyage des semi-conducteurs dépendent de conditions stables de débit et de pression de gaz.

Un panneau de régulation de pression permet de maintenir une pression de sortie précise, ce qui garantit le fonctionnement des équipements de production dans des conditions optimales.

2. Protection des équipements en aval
Les sources de gaz industriels contiennent souvent des gaz à haute pression stockés dans des bouteilles ou des systèmes de stockage en vrac. Un raccordement direct sans réduction de pression appropriée peut endommager les équipements sensibles.

Les panneaux de régulation de pression réduisent en toute sécurité la pression d’entrée élevée à un niveau contrôlé, protégeant ainsi les vannes, les régulateurs de débit massique, les chambres de traitement et d’autres composants critiques.

3. Amélioration de l’efficacité d’utilisation des gaz
Une régulation stable de la pression réduit la consommation inutile de gaz causée par les fluctuations de pression. Une distribution optimisée des gaz améliore l’efficacité et contribue à réduire les coûts d’exploitation.

4. Renforcement de la sécurité
De nombreux gaz industriels sont toxiques, corrosifs, inflammables ou réactifs. Un panneau de régulation de pression correctement conçu minimise les risques de fuite et assure une protection grâce à des soupapes de sécurité, des systèmes de surveillance et des fonctions d’arrêt d’urgence.

Composants clés des panneaux de régulation de pression industriels
Régulateurs de pression haute pureté
Le régulateur de pression est le composant central d’un panneau de régulation de pression. Il réduit la pression du gaz provenant de la source d’alimentation et maintient une pression stable en aval.

Les régulateurs de haute qualité utilisés dans les applications de pointe présentent souvent les caractéristiques suivantes :

Construction en acier inoxydable
Conception à faible volume interne
Technologie à membrane métallique
Haute étanchéité
Excellente stabilité de pression
Résistance à la corrosion
Pour les industries des semi-conducteurs et pharmaceutiques, les régulateurs à ultra-haute pureté sont généralement fabriqués en acier inoxydable 316L électropoli afin d’éviter toute contamination.

Vannes en acier inoxydable
Les panneaux de régulation de pression industriels utilisent différents types de vannes pour contrôler le débit de gaz et garantir la sécurité du système.

Parmi les vannes couramment utilisées, on trouve :

Vannes à membrane
Les vannes à membrane offrent d’excellentes performances d’étanchéité et minimisent les risques de contamination. Elles sont largement utilisées dans les systèmes de gaz d’ultra-haute pureté.

Vannes à bille
Les vannes à bille offrent une capacité de fermeture fiable et sont couramment utilisées pour les opérations d’isolement et de maintenance.

Clapets anti-retour
Les clapets anti-retour empêchent le reflux du gaz et protègent les équipements en amont contre les retours de pression.

Le choix des vannes dépend des caractéristiques du gaz, des exigences de pression, des normes de pureté et des conditions d’utilisation.

Instruments de surveillance de la pression
Une mesure précise de la pression est essentielle pour maintenir les performances du système.

Les panneaux de contrôle de la pression peuvent comprendre :

Manomètres mécaniques
Capteurs de pression numériques
Transmetteurs de pression
Systèmes de surveillance à distance
Les systèmes avancés peuvent connecter des capteurs de pression à des automates programmables (PLC) ou à des plateformes d’automatisation, permettant ainsi une surveillance en temps réel et un ajustement automatique.

Tubes et raccords
Des tubes et raccords de haute qualité sont essentiels pour prévenir les fuites et préserver la pureté du gaz.

Pour les applications de haute pureté, les fabricants utilisent généralement :

Des tubes en acier inoxydable 316L
Des raccords à joint frontal VCR
Des raccords soudés par orbite
Des surfaces internes électropolies
Ces composants contribuent à minimiser la génération de particules, la contamination par l’humidité et les fuites de gaz.

Applications des panneaux de contrôle de pression industriels
Les panneaux de contrôle de pression industriels sont utilisés dans de nombreux secteurs nécessitant une gestion fiable des gaz.

Fabrication de semi-conducteurs
L’industrie des semi-conducteurs est l’un des domaines d’application les plus exigeants en matière de systèmes de contrôle de pression.

Les processus de fabrication tels que :

Le dépôt chimique en phase vapeur (CVD)
Le dépôt par couche atomique (ALD)
La gravure au plasma
L’implantation ionique
Le nettoyage des plaquettes
nécessitent une pression de gaz extrêmement stable et une distribution exempte de contamination.

Les panneaux de contrôle de pression utilisés dans les usines de semi-conducteurs sont conçus pour des gaz d’ultra-haute pureté, notamment :

l’azote (N₂)
l’hydrogène (H₂)
l’oxygène (O₂)
l’argon (Ar)
l’hélium (He)
des gaz de procédé spécialisés
Les panneaux haute performance contribuent à maintenir la répétabilité des procédés et à améliorer le rendement des semi-conducteurs.

Industrie pharmaceutique et biotechnologique
La production pharmaceutique exige un contrôle strict des gaz de procédé utilisés dans :

Les systèmes de fermentation
Les équipements de laboratoire
Les processus de conditionnement
Les environnements de salles blanches
Les panneaux de régulation de pression assurent un approvisionnement fiable en gaz tout en respectant les exigences d’hygiène et de sécurité.

Traitement chimique
Les usines chimiques manipulent souvent des gaz dangereux qui nécessitent des systèmes avancés de gestion de la pression.

Les panneaux de régulation de pression permettent de réguler les gaz utilisés dans :

Les réactions chimiques
Le chauffage industriel
Les instruments d’analyse
Les systèmes de stockage et de distribution
Des matériaux résistants à la corrosion et des dispositifs de sécurité sont essentiels dans ces environnements.

Laboratoires de recherche
Les laboratoires ont besoin de solutions d’alimentation en gaz flexibles et précises.

Les panneaux de régulation de pression offrent aux chercheurs :

Une pression de gaz stable
Une utilisation simple
Une installation compacte
Une manipulation sûre des gaz spéciaux
Ils sont couramment utilisés dans les universités, les centres de recherche et les installations d’essais.

Dispositifs de sécurité des panneaux de régulation de pression modernes
La sécurité est l’un des aspects les plus importants à prendre en compte lors de la conception d’un système de gaz industriel.

Les panneaux de régulation de pression modernes intègrent de multiples mécanismes de sécurité.

Protection contre les surpressions
Les soupapes de sûreté empêchent l’accumulation excessive de pression en évacuant automatiquement la pression lorsque les limites du système sont dépassées.

Conception prévenant les fuites
Les panneaux de haute qualité utilisent :

Des raccords à double virole
Des joints métal sur métal
Des tests d’étanchéité à l’hélium
Des raccords soudés
afin de réduire le risque de fuite de gaz.

Systèmes de coupure d’urgence
Les vannes de coupure automatiques permettent d’isoler rapidement les sources de gaz en cas de conditions anormales, protégeant ainsi le personnel et les équipements.

Intégration de la surveillance des gaz
Les systèmes avancés peuvent se connecter à des équipements de détection de gaz afin de déclencher des alarmes et des réponses automatiques en cas de présence de gaz dangereux.

Critères de conception à prendre en compte lors du choix d’un panneau de régulation de pression
Le choix d’un panneau de régulation de pression adapté nécessite l’évaluation de plusieurs facteurs techniques.

Compatibilité avec les types de gaz
Les différents gaz présentent des propriétés chimiques variées. Les matériaux et les technologies d’étanchéité doivent être sélectionnés en fonction de la compatibilité avec les gaz.

Pour les gaz corrosifs ou réactifs, des matériaux spécialisés et des revêtements protecteurs peuvent être nécessaires.

Exigences relatives à la plage de pression
La conception du panneau doit correspondre :

La pression à la source
La pression à la sortie
Les exigences en matière de débit
Les conditions de fonctionnement
Des spécifications de pression incorrectes peuvent affecter les performances du système.

Exigences de pureté
Certaines applications, telles que la fabrication de semi-conducteurs, exigent des niveaux de contamination extrêmement faibles.

Parmi les facteurs importants, on peut citer :

Le traitement de surface
La propreté interne
Le contrôle des particules
La gestion de l’humidité
Exigences en matière d’automatisation
Les usines modernes ont de plus en plus besoin de systèmes de gaz automatisés.

Les panneaux de régulation de pression peuvent intégrer :

Une commande par automate programmable (PLC)
Une surveillance à distance
Une commutation automatique
Des systèmes de communication numériques
afin d’améliorer l’efficacité et de réduire les interventions manuelles.

Avantages des panneaux de régulation de pression industriels sur mesure
Bien que des panneaux de régulation de pression standard soient disponibles, les solutions sur mesure offrent de meilleures performances pour les applications spécialisées.

Parmi les avantages, on peut citer :

Configuration optimisée du système
Les fabricants peuvent personnaliser :

Le nombre de canaux de gaz
La disposition des vannes
La plage de pression
L’instrumentation
Le type de raccordement
en fonction des exigences du client.

Efficacité d’installation améliorée
Un panneau entièrement assemblé réduit le temps d’installation par rapport au montage de composants individuels sur site.

Fiabilité renforcée
Les essais en usine garantissent que le système fini répond aux exigences de performance et de sécurité avant la livraison.

Coûts de maintenance réduits
Un panneau bien conçu améliore l’accessibilité et simplifie les futures procédures de maintenance.

Pourquoi choisir un fabricant professionnel de panneaux de contrôle de pression ?
Le choix d’un fabricant expérimenté est essentiel pour garantir la fiabilité des performances d’un système de gaz.

Un fournisseur professionnel doit offrir :

Un accompagnement à la conception technique
Des composants de haute qualité
Une fabrication de précision
Des tests d’étanchéité
Des processus d’assemblage propres
Des solutions sur mesure
Un service technique
Les fabricants spécialisés dans les systèmes de gaz industriels et de qualité semi-conducteurs comprennent l’importance du choix des matériaux, du contrôle de la contamination et du respect des normes de sécurité.

Un fabricant fiable de panneaux de contrôle de pression peut aider ses clients à développer des solutions efficaces d’alimentation en gaz adaptées aux environnements industriels exigeants.

Tendances futures dans la technologie industrielle de contrôle de pression
Les systèmes de gaz industriels deviennent de plus en plus intelligents et automatisés.

Les futurs panneaux de régulation de pression continueront de s’améliorer grâce à :

La surveillance intelligente
Des capteurs connectés à l’IoT et des systèmes de surveillance numériques permettront un suivi en temps réel de l’état des équipements.

Le contrôle automatisé
Des systèmes PLC avancés permettront un ajustement automatique de la pression en fonction des exigences de production.

Une meilleure efficacité énergétique
Des stratégies optimisées de régulation des gaz réduiront le gaspillage et amélioreront l’utilisation des ressources.

Des normes de pureté plus élevées
À mesure que la technologie des semi-conducteurs progresse, les systèmes de régulation de pression nécessiteront des matériaux encore plus purs et des processus de fabrication plus précis.

Vannes de régulation de gaz haute pression à usage industriel
Vannes de régulation de gaz haute pression à usage industriel
Conclusion
Les panneaux de régulation de pression industriels constituent des solutions essentielles pour une régulation précise de la pression des gaz, un fonctionnement sûr et une distribution fiable des gaz industriels. En intégrant des régulateurs de précision, des vannes haute performance, des instruments de surveillance et des systèmes de sécurité avancés, ces panneaux assurent un contrôle stable du gaz pour les applications critiques.

Des secteurs tels que la fabrication de semi-conducteurs, l’industrie pharmaceutique, la transformation chimique et les laboratoires de recherche s’appuient sur des panneaux de régulation de pression de haute qualité pour maintenir la cohérence des processus et protéger leurs équipements de grande valeur.

À mesure que les technologies industrielles continuent de progresser, les panneaux de régulation de pression personnalisés et intelligents joueront un rôle de plus en plus important dans l’amélioration de l’efficacité, de la sécurité et de la fiabilité de la production. Choisir un fabricant expérimenté doté de solides compétences en ingénierie garantit que votre système d’alimentation en gaz atteindra des performances optimales dans des conditions d’exploitation exigeantes.

Pour en savoir plus sur les raisons pour lesquelles les vannes à membrane ultra-haute pureté surpassent les technologies de vannes traditionnelles, rendez-vous sur le site de Jewellok à l'adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
