Procédures de manipulation et d'installation en toute sécurité des régulateurs de krypton à haute pression

{{{sourceTextContent.subTitle}}}

Procédures de manipulation et d'installation en toute sécurité des régulateurs de krypton à haute pression

{{{sourceTextContent.description}}}

Le krypton (Kr), un gaz noble dont les applications s'étendent à l'éclairage, à l'isolation, aux lasers et à la recherche scientifique, est souvent stocké et transporté dans des bouteilles à haute pression, généralement jusqu'à 3 000 psi (200 bars) voire plus. Le régulateur de gaz constitue l’interface critique entre cette source haute pression et l’application basse pression. Une manipulation ou une installation incorrecte des régulateurs de Kr haute pression peut entraîner des défaillances catastrophiques, notamment l’explosion du régulateur, un rejet incontrôlé de gaz, l’éjection de composants et des risques potentiels d’asphyxie. Cet article technique fournit un guide complet, étape par étape, pour la manipulation, l’installation, l’utilisation et la maintenance en toute sécurité des régulateurs de krypton haute pression, en mettant l’accent sur l’atténuation des risques et les meilleures pratiques du secteur.

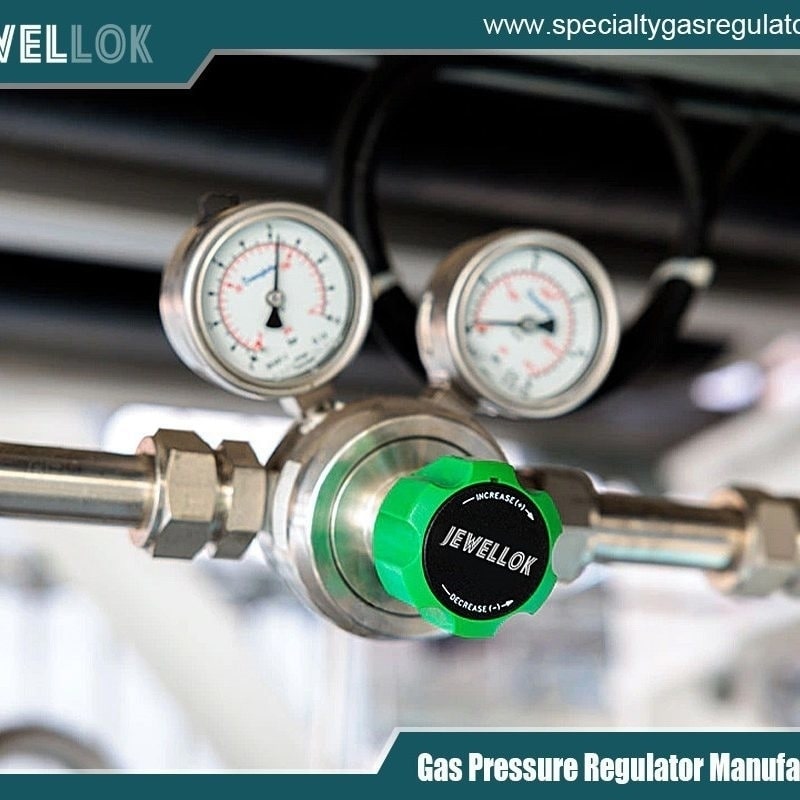

Vannes de régulation de gaz haute pression à usage industriel
Vannes de régulation de gaz haute pression à usage industriel
L’importance de la rigueur procédurale
La nature inerte du krypton peut donner un faux sentiment de sécurité. Cependant, les principaux risques liés à son utilisation sont d’ordre mécanique et physiologique, et non chimique. L’immense énergie potentielle stockée dans une bouteille de gaz comprimé est libérée et contrôlée par le régulateur. Une défaillance de ce dispositif transforme la bouteille en un projectile potentiel. De plus, le krypton, plus dense que l’air, peut s’accumuler dans les zones basses, déplaçant l’oxygène et créant un risque immédiat d’asphyxie dans les espaces confinés.

Par conséquent, la sécurité n’est pas une option, mais une exigence technique fondamentale. Le respect de protocoles procéduraux stricts — englobant la formation du personnel, le choix des équipements, une installation systématique et une maintenance rigoureuse — est primordial pour garantir la sécurité du personnel, protéger les équipements et préserver l’intégrité des procédés.

Comprendre le système : principes fondamentaux du régulateur de krypton sous pression et de la bouteille
Avant toute manipulation, il est indispensable de bien comprendre les composants :

Bouteille de krypton haute pression : il s’agit généralement d’une bouteille en acier ou en aluminium sans soudure, équipée d’un ensemble de vannes en laiton. Le raccord de sortie de la vanne est normalisé.
Raccord CGA : la Compressed Gas Association (CGA) attribue des numéros de raccord spécifiques afin d’empêcher le raccordement accidentel de gaz incompatibles. Pour le krypton haute pression (et d’autres gaz nobles), le raccord de sortie le plus courant est le CGA 580, pour des pressions allant jusqu’à 3 000 psi. La vérification du numéro CGA constitue la première étape, qui est également la plus critique.
Régulateur de gaz : un dispositif de réduction de pression à deux étages est souvent recommandé pour les applications à haute pression afin d’assurer un contrôle plus stable de la pression de sortie.
Côté entrée/haute pression : conçu pour la pression maximale de la bouteille (par exemple, 3 000 psi). Équipé d’un raccord CGA 580.
Côté sortie/basse pression : Équipé d’un orifice de sortie (par exemple, ¼” NPT femelle) et d’un bouton de réglage de la pression. La plage de mesure du manomètre doit être adaptée à la pression de sortie souhaitée.
Matériaux : les composants internes doivent être compatibles avec le krypton. Bien que le krypton soit non corrosif, la conformité des joints en élastomère (tels que le néoprène ou le Viton) aux exigences de pureté doit être vérifiée. Pour les applications à ultra-haute pureté, on utilise des régulateurs à membrane métallique (entièrement métalliques) afin d’empêcher le dégazage.
Protocoles de sécurité et d’inspection avant l’installation
3.1. Préparation du personnel et évaluation du chantier

Formation : Seul le personnel formé à la sécurité relative aux gaz comprimés et aux procédures spécifiques aux régulateurs doit effectuer les installations.
EPI : L’équipement de protection individuelle obligatoire comprend des lunettes de sécurité avec protections latérales ou un écran facial intégral, des gants résistants et des chaussures fermées. Le port de vêtements ignifugés est recommandé.
Lieu de travail : La zone doit être bien ventilée, propre, sèche et exempte de sources d’inflammation. Veillez à disposer d’un espace suffisant pour manœuvrer les bouteilles en toute sécurité. Ayez à portée de main un extincteur de classe B ou C.
Sécurisation de la bouteille : Vérifiez que la bouteille est correctement fixée à un mur, un établi ou un chariot stable à l’aide d’une chaîne ou d’une sangle appropriée afin d’éviter tout basculement.
3.2. Inspection des composants (« Regardez avant de raccorder »)

Étiquette de la bouteille : Vérifiez qu’elle contient bien du krypton. Vérifiez la présence d’éventuels avertissements de danger.
Vanne de la bouteille : vérifiez qu’elle ne présente pas de dommages visibles, de corrosion ou de contamination par de la graisse ou de l’huile. N’utilisez jamais d’huile ou de lubrifiants sur les raccords de gaz.
Inspection du détendeur :
Compatibilité du raccord CGA : vérifiez visuellement que l’entrée du détendeur (CGA 580) correspond à la sortie de la vanne de la bouteille.
Intégrité du manomètre : vérifiez qu’il n’y a pas de verre fissuré, d’aiguilles tordues ou de signes de détérioration. Les manomètres doivent être munis d’autocollants d’étalonnage valides si les procédures de qualité l’exigent.
Filtre d’entrée : s’il est présent, assurez-vous qu’il est propre.
Intégrité du joint : vérifiez la présence et l’état du joint d’étanchéité au niveau du raccord CGA. N’utilisez jamais un régulateur dont le joint d’étanchéité est manquant ou endommagé.
Orifice de sortie : assurez-vous que l’orifice de sortie est propre et que le raccord n’est pas endommagé.
Bouton de réglage : tournez-le dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il tourne librement afin de dépressuriser complètement la chambre à ressort interne du régulateur avant l’installation.

Procédure d’installation étape par étape
Suivez scrupuleusement cette séquence :

Étape 1 : Nettoyez la vanne de la bouteille.
Orientez la sortie de la vanne loin de vous et des autres personnes. Ouvrez brièvement puis refermez immédiatement la vanne de la bouteille (en l’entrouvrant) pour éliminer toute poussière ou tout débris présent dans l’orifice. Cette purge à grande vitesse dure moins d’une seconde.

Étape 2 : Raccordez le détendeur.
Le bouton de réglage du détendeur étant complètement dévissé (dans le sens inverse des aiguilles d’une montre), alignez parfaitement l’entrée du détendeur avec la sortie de la vanne de la bouteille. Serrez l'écrou-raccord à la main. Pour un raccord CGA 580, utilisez une clé adaptée pour serrer l'écrou. Évitez de trop serrer ; un serrage modéré suffit pour comprimer le joint. Un serrage excessif peut endommager le filetage ou le joint, provoquant une fuite.

Étape 3 : Raccordez le système de distribution.
Raccordez votre tuyauterie ou votre tubulure en aval (par exemple, vers une chambre à vide, un tube laser ou un panneau de gaz) à l’orifice de sortie du régulateur. Utilisez des raccords adaptés et assurez-vous qu’ils sont étanches. À ce stade, maintenez la vanne en aval fermée.

Étape 4 : Mettez le régulateur sous pression progressivement.

Placez-vous sur le côté du régulateur, et non devant les manomètres.
Ouvrez lentement la vanne de la bouteille jusqu’à ce qu’elle soit complètement ouverte. Cela garantit que le joint d’étanchéité de la vanne de la bouteille est correctement en place et empêche un jet de gaz à haute pression d’endommager les composants internes du régulateur. Vous verrez le manomètre haute pression (entrée) indiquer la pression de la bouteille.
Le manomètre basse pression (sortie) doit toujours indiquer zéro.
Étape 5 : Contrôle d’étanchéité.

La vanne en aval étant fermée, utilisez une solution de détection de fuites certifiée (Snoop™) ou un détecteur de fuites à ultrasons sur tous les raccords : tige de la vanne de la bouteille, raccord CGA, joints du corps du régulateur et raccord de sortie.
N’utilisez jamais d’eau savonneuse, car elle peut corroder les raccords.
Si une fuite est détectée au niveau du raccord CGA, fermez la vanne de la bouteille, dépressurisez le régulateur (voir Étape 7), puis resserrez ou remplacez le joint. Ne tentez pas d’effectuer de réparation sous pression.
Étape 6 : Réglage de la pression de sortie.

La vanne en aval du système étant toujours fermée, tournez lentement le bouton de réglage du régulateur dans le sens des aiguilles d’une montre. Observez la montée de la pression indiquée par le manomètre basse pression jusqu’à la valeur de consigne souhaitée.
Effectuez les réglages fins lentement. Une mise sous pression rapide peut endommager le diaphragme ou provoquer des pics de pression dangereux en aval.
Étape 7 : Arrêt du système et dépressurisation du régulateur.
Lorsque le débit de gaz n’est plus nécessaire :

Fermez la vanne de la bouteille.
Ouvrez la vanne en aval ou le système pour purger la pression de la conduite de distribution. Le manomètre basse pression retombera à zéro.
Actionnez la soupape de purge du régulateur si celui-ci en est équipé, ou desserrez avec précaution le raccord en aval pour vous assurer que toute la pression est évacuée du corps du régulateur.
Dévissez complètement le bouton de réglage (dans le sens inverse des aiguilles d’une montre) jusqu’à ce qu’il soit desserré. Cela relâche la tension du ressort sur la membrane, ce qui prolonge sa durée de vie.
Le manomètre haute pression indiquera alors également zéro une fois que le gaz résiduel entre la vanne de la bouteille et le régulateur aura été consommé ou évacué.

Sécurité d’utilisation et surveillance
Ne laissez jamais un régulateur sous pression sans surveillance pendant de longues périodes, sauf s’il fait partie d’un système installé de manière permanente et surveillé.
Surveillez régulièrement les manomètres haute et basse pression pendant le fonctionnement afin de détecter toute fluctuation inattendue.
Si le régulateur présente des symptômes tels qu’un « glissement » (la pression de sortie augmente alors que la vanne en aval est fermée) ou un « blocage » (incapacité à réguler), il doit être réparé immédiatement. Fermez la vanne de la bouteille et remplacez le régulateur.
Tenez compte du refroidissement adiabatique : l’expansion rapide d’un gaz sous haute pression peut entraîner un refroidissement extrême, susceptible de geler les régulateurs ou les conduites. Utilisez des débits compris dans les limites spécifiées par le régulateur.

Procédures d’urgence
Fuite importante ou rupture : Évacuez immédiatement la zone si cela peut se faire en toute sécurité. Si possible, à une distance sûre, fermez la vanne principale de la bouteille. Aérez soigneusement la zone avant d’y retourner. Ne réintégrez pas une atmosphère appauvrie en oxygène.
Incendie : si cela ne présente aucun danger, éloignez les bouteilles de la zone d’incendie. Sinon, refroidissez les bouteilles en les aspergeant d’eau depuis un endroit protégé. Ne tentez jamais de déplacer une bouteille qui s’est échauffée. Évacuez les lieux et laissez les services d’urgence s’en charger.
Exposition personnelle (risque d’asphyxie) : En cas de vertiges ou d’essoufflement, sortez immédiatement à l’air libre. Administrez de l’oxygène si vous êtes formé à cette procédure et consultez immédiatement un médecin.

Entretien, stockage et tenue des registres
Entretien préventif : Les régulateurs doivent être confiés à un technicien qualifié pour une inspection interne, un nettoyage et le remplacement des joints aux intervalles recommandés par le fabricant (souvent une fois par an) ou après toute contamination présumée.
Stockage : Lorsqu’ils ne sont pas utilisés, stockez les régulateurs dans un environnement propre et sec, avec des capuchons de protection sur les orifices d’entrée et de sortie. Conservez-les à l’écart des équipements utilisés avec des gaz corrosifs ou réactifs.
Registres : Tenez un registre pour chaque régulateur détaillant les dates d’installation, les résultats des inspections, l’historique de maintenance et tout incident.
Vannes de régulation de gaz haute pression à usage industriel
Vannes de régulation de gaz haute pression à usage industriel
Conclusion
La manipulation et l’installation en toute sécurité des régulateurs de krypton haute pression relèvent d’une pratique d’ingénierie rigoureuse, fondée sur la compréhension des risques, le respect de l’équipement et le suivi d’une liste de contrôle procédurale méticuleuse. Il n’y a pas de raccourci vers la sécurité. En investissant dans une formation adéquate, en effectuant des inspections approfondies, en respectant une séquence d’installation et d’arrêt étape par étape, et en s’engageant dans une maintenance proactive, le personnel et les installations peuvent atténuer les risques importants associés aux gaz inertes à haute pression. Les procédures décrites ici constituent un cadre de base qui doit être complété par des évaluations des risques spécifiques au site et par le respect de toutes les réglementations et normes locales, telles que celles de l’OSHA, de la CGA et de la NFPA. N’oubliez pas : lorsque vous travaillez avec des systèmes à haute pression, la complaisance est le véritable danger.
