Top 5 des régulateurs de gaz krypton ultra-haut de pureté pour les applications critiques

{{{sourceTextContent.subTitle}}}

Top 5 des régulateurs de gaz krypton ultra-haut de pureté pour les applications critiques

{{{sourceTextContent.description}}}

Dans le monde exigeant des technologies de pointe et de la recherche scientifique, l’intégrité des gaz de procédé est une condition sine qua non. Le krypton (Kr), un gaz noble aux propriétés uniques, est indispensable dans des applications critiques telles que la lithographie des semi-conducteurs (en particulier pour les lasers à excimère KrF), l’isolation hautement performante des vitrages, l’éclairage spécialisé et la recherche de pointe en physique des particules. Dans ces domaines, même la présence de traces de contaminants — humidité, oxygène, hydrocarbures ou particules — peut entraîner des défaillances catastrophiques, des produits défectueux ou des données expérimentales compromises.

Le parcours du régulateur de krypton de très haute pureté (UHP), de la bouteille jusqu’au point d’utilisation, est particulièrement vulnérable. Le composant le plus critique régissant cette dernière étape de la distribution du gaz est le régulateur de pression. Un régulateur industriel standard est une source de contamination, sujet au dégazage, à la perméation et à l’écaillage interne du siège. Il est donc primordial de choisir un régulateur spécialement conçu pour les applications de très haute pureté.

Cet article passe en revue les cinq meilleurs régulateurs de krypton de très haute pureté, en analysant leur philosophie de conception, leurs caractéristiques clés et leur adéquation aux applications les plus critiques. Nous définirons les critères essentiels des régulateurs UHP avant d’évaluer les modèles phares proposés par les pionniers du secteur.

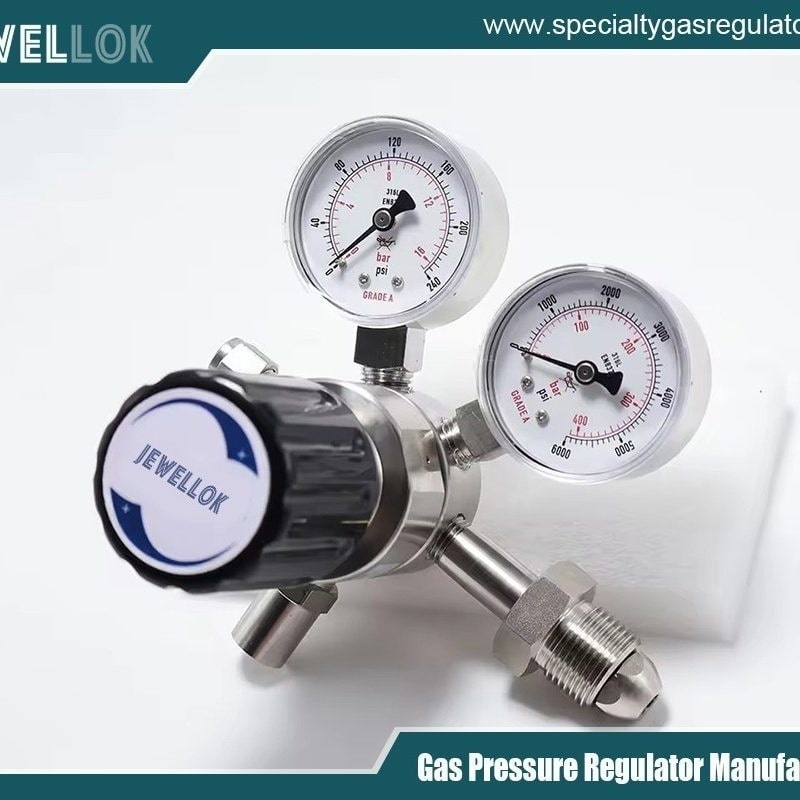

régulateur de pression et détendeur
régulateur de pression et détendeur
Définition du régulateur ultra-haute pureté : critères clés
Avant d’examiner des produits spécifiques, il est essentiel de comprendre ce qui distingue un régulateur UHP de ses homologues conventionnels.

Matériaux de construction : Tous les matériaux en contact avec le gaz doivent être non contaminants. Cela signifie généralement :

Corps : acier inoxydable 316L, électropoli (EP) jusqu’à obtenir une finition miroir (par exemple, Ra < 10 µin) afin de minimiser la surface exposée et l’adhérence des particules.

Joints : métal (généralement de l’acier inoxydable ou du monel) ou des élastomères à haute intégrité et à faible perméabilité, tels que les perfluoroélastomères Kalrez® ou Chemraz® pour certains joints spécifiques.

Diaphragme : en acier inoxydable, soudé au corps du régulateur afin d’éliminer une source majeure de fuites virtuelles et de perméation.

Siège de soupape interne : souvent fabriqué en PTFE ou dans un matériau similaire à faible perméabilité et ne dégageant pas de gaz.

Conception et fabrication :

Conception à détection par membrane : les régulateurs UHP utilisent presque exclusivement une membrane (et non un piston) pour détecter la pression de sortie, car les pistons présentent une plus grande surface et peuvent être à l’origine de frottements et de particules.

Raccords soudés ou à joint métallique : les raccords de ce type sont la norme. Les filetages NPT sont évités car ils peuvent générer des particules.

Orifices de purge : des orifices de purge dédiés, tant du côté entrée que du côté sortie, permettent une « purge » adéquate du corps du régulateur avant le raccordement à des systèmes sensibles.

Assemblage en salle blanche : les régulateurs doivent être assemblés dans un environnement contrôlé, en salle blanche de classe ISO 4 ou supérieure.

Spécifications de performance :

Étanchéité : taux de fuite externes extrêmement faibles, généralement < 1 × 10⁻⁹ atm cc/s He.

Stabilité de la pression de sortie : Contrôle précis avec des effets de « fluage » ou de « blocage » minimaux.

Propreté : Certifiés pour les niveaux de particules (par exemple, < 5 particules > 0,1 µm par pied cube) et le dégazage d’hydrocarbures/d’humidité après un séchage thermique approprié.

Les 5 meilleurs régulateurs de krypton ultra-hautes pureté
Sur la base de leur réputation dans le secteur, de leurs spécifications techniques et de leurs performances éprouvées dans des applications critiques utilisant du krypton, voici cinq régulateurs exemplaires.

1. Régulateur Swagelok® série KPR de la gamme UHP
La série KPR de Swagelok est souvent considérée comme la référence absolue en matière de distribution de gaz ultra-hauts de pureté (UHP), réputée pour sa fiabilité et ses performances exceptionnelles.

Caractéristiques clés et technologie :

Diaphragme entièrement métallique et soudé : Le cœur du régulateur KPR est sa membrane en acier inoxydable 316L EP, soudée au corps. Cela élimine complètement les élastomères de la cavité de détection de pression, ce qui le rend idéal pour les applications les plus sensibles et permet un recuit complet (généralement jusqu’à 150 °C).

Tige de soupape non rotative à embout sphérique : Réduit l’usure et la génération de particules, prolongeant ainsi la durée de vie du siège et garantissant une performance constante.

Tests rigoureux : Chaque unité est soumise à un test d’étanchéité à l’hélium et est souvent accompagnée d’un certificat de propreté.

Système de purge intégré : Conçu avec des configurations de purge en option pour faciliter la purge efficace des zones mortes.

Pourquoi il est adapté au krypton : sa conception entièrement métallique soudée garantit une perméation nulle des contaminants atmosphériques dans le flux de gaz et un dégazage nul des élastomères. Ceci est essentiel pour les systèmes laser à excimère KrF où des traces d’hydrocarbures ou d’humidité peuvent dégrader l’optique laser et le rendement énergétique. Sa robustesse le rend également adapté aux systèmes de stockage et de transfert de krypton de haute pureté.

Idéal pour : les installations de lithographie des semi-conducteurs, la recherche dans les laboratoires nationaux et la construction de panneaux de gaz à haute fiabilité et à long terme.

2. Régulateur Parker Hannifin Veriflo série UHP 3200
La série Veriflo 3200 de Parker est un concurrent redoutable, offrant des fonctionnalités avancées axées sur l’absence totale de contamination et un contrôle précis.

Caractéristiques clés et technologie :

Diaphragme à déploiement « zéro jeu » : cette conception brevetée offre une sensibilité et une stabilité supérieures à des pressions de refoulement très basses, une exigence courante dans les environnements de recherche.

Étanchéité métal sur métal : utilise des joints métalliques sur l’ensemble du système pour une intégrité maximale, compatible avec les procédures de cuisson agressives.

Composants internes électropolissés : toutes les surfaces en contact avec le fluide sont électropolissées pour obtenir une finition fine garantissant une propreté optimale.

Filtres en ligne en option : Peuvent être intégrés avec des filtres à particules submicroniques pour une protection optimale.

Pourquoi ce produit est-il adapté au krypton ? La conception « zéro jeu » offre une stabilité exceptionnelle pour les applications nécessitant des débits de krypton très précis à basse pression, comme lors de l’étalonnage de détecteurs sensibles ou dans certains procédés de dépôt de couches minces. Sa construction entièrement métallique répond aux exigences de pureté du krypton UHP.

Idéal pour : les équipements de laboratoire d’analyse, l’alimentation en gaz d’étalonnage et les procédés de R&D spécialisés nécessitant une basse pression ultra-stable.

3. Régulateur UHP Tescom série 44-2300/4400
Tescom (qui fait désormais partie du groupe Emerson) possède une longue expérience dans le domaine du contrôle de la pression. Ses modèles UHP 44-2300 (à un étage) et 44-4400 (à deux étages) sont des produits phares réputés pour leur équilibre et leurs performances.

Caractéristiques principales et technologie :

Option à deux étages (44-4400) : offre une stabilité supérieure de la pression de sortie en compensant la chute de pression d’entrée à mesure que la bouteille se vide. Il s’agit d’un avantage significatif pour maintenir des conditions constantes au cours de processus de longue durée.

Membrane en acier inoxydable : une membrane de détection en acier inoxydable de grande surface garantit une grande réactivité.

Propreté contrôlée : fabriqué et conditionné dans un environnement de salle blanche.

Large gamme d’options : disponible avec divers raccords d’entrée/sortie (VCJ, CGA) et plages de pression.

Pourquoi il est adapté au krypton : Le modèle à deux étages (44-4400) est particulièrement utile pour des applications telles que la pulvérisation cathodique ou le remplissage de vitrages isolants, où une pression de krypton constante sur toute la durée de vie d’une bouteille est cruciale pour maintenir l’uniformité du processus. Il offre un excellent compromis entre pureté et stabilité pratique.

Idéal pour : les environnements de production pour la fabrication de vitrages isolants (IGU), les procédés de pulvérisation cathodique de semi-conducteurs et toute application où la chute de pression dans la bouteille est un facteur critique.

4. Micro-régulateurs Matheson séries 3100/3200
Pour les applications nécessitant des débits très faibles et un contrôle précis, les micro-régulateurs Matheson des séries 3100/3200 constituent un choix de premier ordre.

Caractéristiques principales et technologie :

Conçus pour les faibles débits : optimisés pour un contrôle précis dans la plage allant du sccm (centimètre cube standard par minute) au slm (litre standard par minute).

Conception compacte : le volume interne réduit minimise la quantité de gaz nécessaire à la purge et est avantageux pour les systèmes d’analyse.

Composants internes de haute pureté : fabriqués en acier inoxydable 316L électropoli et dotés de joints d’étanchéité à haute intégrité.

Excellente récupération après fluage : minimise la montée en pression après la fermeture.

Pourquoi il est adapté au krypton : Dans les laboratoires de recherche utilisant le krypton comme gaz traceur, dans les applications de gaz vecteur en chromatographie en phase gazeuse (CPG) (où le Kr est parfois utilisé), ou dans les expériences à l’échelle pilote, il est essentiel de contrôler des débits très faibles de krypton UHP coûteux. Ce régulateur minimise le gaspillage et offre le contrôle précis nécessaire.

Idéal pour : les laboratoires de recherche universitaires et industriels, l’alimentation en gaz des instruments d’analyse et le développement de procédés à l’échelle pilote.

5. Régulateur UHP PRO-STAR® d’Air Products
Air Products, un fournisseur majeur de gaz, conçoit sa gamme PRO-STAR spécifiquement pour préserver la pureté de ses gaz spéciaux, y compris le krypton UHP.

Caractéristiques clés et technologie :

Optimisé par le fournisseur : conçu en tenant compte des mécanismes de contamination des gaz de grande valeur.

Finition de surface exclusive : utilise un procédé de lissage spécialisé pour réduire la surface et les sites d’adsorption potentiels.

Conception à confinement total : vise à éliminer toutes les fuites, réelles ou potentielles, dès la conception.

Certification complète : souvent fournie avec une certification détaillée comprenant des données de test d’étanchéité et de propreté traçables jusqu’à la bouteille de gaz spécifique à laquelle elle est associée.

Pourquoi il est adapté au krypton : lorsque vous achetez du krypton UHP auprès d’Air Products ou de fournisseurs similaires, l’utilisation de leur régulateur adapté constitue un choix sûr et optimisé. Cela garantit que la pureté du gaz spécifiée sur le certificat de la bouteille est respectée au point d’utilisation, sans compromis lié au composant de livraison final.

Idéal pour : les utilisateurs finaux qui préfèrent une solution provenant d’un seul fournisseur de gaz, garantissant une traçabilité totale de la pureté du gaz, de la bouteille à l’outil.

Guide de sélection et bonnes pratiques
Le choix parmi ces produits haut de gamme dépend de votre application spécifique :

Pureté maximale et capacité de « bake-out » : optez pour le Swagelok KPR ou le Parker 3200 pour les modèles entièrement métalliques et soudés.

Stabilité sur toute la durée de vie de la bouteille : le régulateur à deux étages Tescom 44-4400 s’impose comme le choix évident.

Contrôle des très faibles débits/pressions : les micro-régulateurs Matheson 3100/3200 sont idéaux.

Système simplifié et garanti : le PRO-STAR d’Air Products offre une solution intégrée par le fournisseur.

Pratiques essentielles d’installation et d’utilisation :

Purge correcte : utilisez toujours les orifices de purge pour évacuer l’air et remplir le corps du régulateur de krypton pur avant d’ouvrir la vanne de sortie vers votre système.

Contrôle d’étanchéité : utilisez un détecteur de fuites à spectromètre de masse à hélium sur tous les raccords après l’installation.

Utilisation dédiée : n’utilisez jamais un régulateur de krypton UHP pour un autre gaz. Étiquetez-le clairement.

Raccord CGA : assurez-vous d’utiliser le raccord CGA 580 adapté aux bouteilles de krypton.

régulateur de pression et détendeur
régulateur de pression et détendeur
Conclusion
Le choix d’un régulateur de krypton ultra-haut de pureté est une décision technique cruciale qui a un impact direct sur le rendement, la sécurité et la validité des recherches. Bien que les cinq régulateurs présentés — Swagelok KPR, Parker Veriflo 3200, Tescom 44-4400, Matheson 3100/3200 et Air Products PRO-STAR — représentent le summum de la technologie UHP, le « meilleur » choix dépend des exigences spécifiques en matière de stabilité de pression, de plage de débit, d’exigences de purge thermique et d’intégration au système.

L’investissement dans le régulateur UHP adapté ne tolère aucun compromis. C’est le dernier rempart de la pureté du gaz, garantissant que les propriétés exceptionnelles du krypton ultra-haut de pureté sont fidèlement préservées afin de permettre la prochaine génération de percées technologiques et scientifiques. En comprenant les principes de conception et en les adaptant aux besoins des applications, les ingénieurs et les scientifiques peuvent mettre au point des systèmes d’alimentation en gaz à la hauteur des processus critiques qu’ils prennent en charge.
