Comment les panneaux de gaz de gravure pour semi-conducteurs améliorent la stabilité des procédés et le rendement

{{{sourceTextContent.subTitle}}}

Comment les panneaux de gaz de gravure pour semi-conducteurs améliorent la stabilité des procédés et le rendement

{{{sourceTextContent.description}}}

Dans la fabrication moderne de semi-conducteurs, la précision est primordiale. À mesure que les géométries des dispositifs se réduisent à l’échelle nanométrique et que la complexité des procédés ne cesse d’augmenter, le maintien de conditions de traitement stables et reproductibles est devenu un enjeu crucial. Parmi les nombreux sous-systèmes qui soutiennent la fabrication, les panneaux de gaz de gravure jouent un rôle central pour garantir un débit de gaz constant, l’intégrité du procédé et, en fin de compte, un rendement élevé des dispositifs.

Les procédés de gravure des semi-conducteurs — qu’il s’agisse de la gravure par plasma, de la gravure ionique réactive (RIE) ou de la gravure ionique réactive profonde (DRIE) — reposent largement sur un contrôle précis du débit, de la pression et de la pureté des gaz. Même des fluctuations mineures peuvent entraîner des défauts tels que la rugosité des bords de ligne, une gravure non uniforme ou une formation incomplète des structures. C’est là que les systèmes avancés de panneaux de gaz de gravure font une différence mesurable.

Cet article explore comment les panneaux de gaz de gravure pour semi-conducteurs améliorent la stabilité des procédés et le rendement, en mettant l’accent sur la conception des systèmes, les technologies clés et leur impact direct sur les performances de fabrication.

Fabricants de régulateurs de gaz spéciaux haute pression
Fabricants de régulateurs de gaz spéciaux haute pression
Qu’est-ce qu’un panneau de gaz de gravure pour semi-conducteurs ?

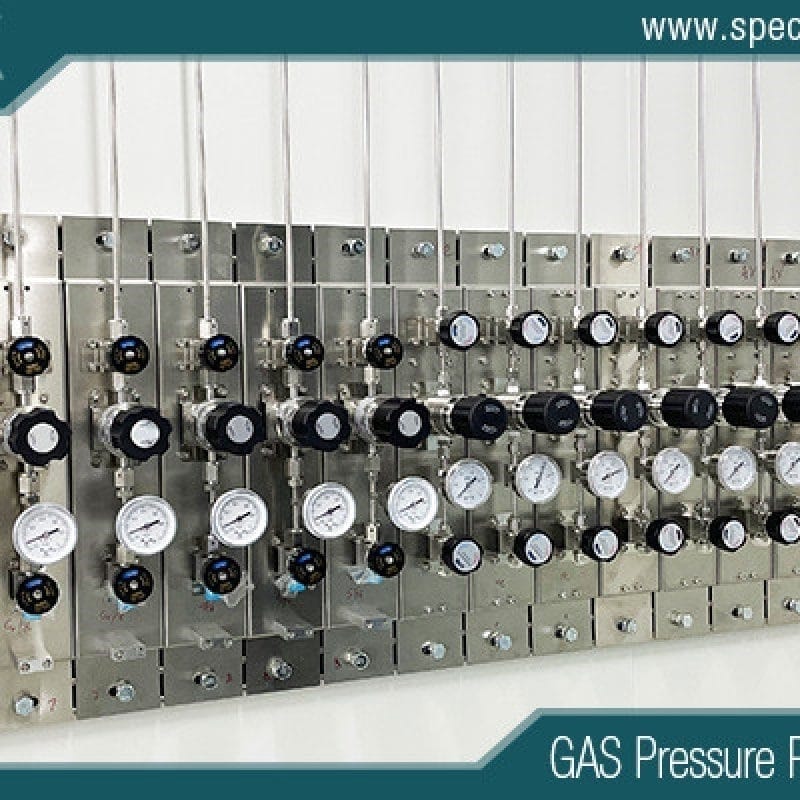

Un panneau de gaz de gravure pour semi-conducteurs est un système d’alimentation en gaz de haute technologie conçu pour acheminer des gaz de procédé depuis des sources en vrac (armoires à gaz ou systèmes de gaz en vrac) vers les équipements de gravure avec une précision et une pureté extrêmes.

Ces panneaux comprennent généralement :

Des régulateurs de pression
Des régulateurs de débit massique (MFC)
Des vannes de haute pureté (par exemple, des vannes à membrane)
Des filtres et des purificateurs
Des transducteurs et capteurs de pression
Des systèmes de contrôle automatisés
Ils assurent l’alimentation en gaz tels que les composés à base de fluor (par exemple, CF₄, SF₆), les gaz chlorés (Cl₂, BCl₃), l’oxygène (O₂) et les gaz inertes (Ar, N₂) dans des conditions strictement contrôlées.

L’importance de la stabilité du processus de gravure
La stabilité du processus désigne la capacité à maintenir des paramètres de processus constants dans le temps. Dans la gravure des semi-conducteurs, les paramètres critiques sont les suivants :

Débit de gaz
Pression de la chambre
Composition du gaz
La température
La densité du plasma
Toute instabilité dans l’alimentation en gaz peut avoir une incidence directe sur :

La régularité du taux de gravure
Le contrôle du profil (anisotropie vs isotropie)
La sélectivité entre les matériaux
Le contrôle des dimensions critiques (CD)
Pour les nœuds avancés (par exemple, 7 nm, 5 nm et inférieurs), les tolérances sont extrêmement serrées. Même un léger écart dans le débit de gaz (±1 %) peut entraîner des variations inacceptables d’une plaquette à l’autre ou d’un lot à l’autre.

Principaux moyens par lesquels les panneaux de gaz de gravure améliorent la stabilité du processus
1. Contrôle précis du débit de gaz
Les panneaux de gaz de gravure modernes utilisent des régulateurs de débit massique (MFC) haute performance capables de fournir des gaz avec une précision et une répétabilité exceptionnelles.

Avantages :

Chimie du plasma stable
Taux de gravure constants
Réduction des variations d’une plaquette à l’autre
Les MFC avancés se caractérisent également par des temps de réponse rapides, permettant des ajustements rapides lors des étapes dynamiques du processus.

2. Distribution de gaz d’ultra-haute pureté
Les contaminants tels que l’humidité, l’oxygène ou les particules peuvent avoir un impact considérable sur les processus de gravure, entraînant des défauts ou une perte de rendement.

Les panneaux de gaz de gravure intègrent :

Des composants d’ultra-haute pureté (UHP)
De l’acier inoxydable électropoli (par exemple, 316L)
Des filtres à gaz à haute efficacité
Des purificateurs pour l’élimination de l’humidité et de l’oxygène
Impact sur le rendement :

Réduction de la contamination par les particules
Amélioration de l’intégrité du film
Diminution de la densité des défauts
3. Régulation stable de la pression
Le maintien d’une pression de gaz constante est essentiel pour garantir la stabilité des conditions du plasma.

Les panneaux de gaz utilisent :

Des régulateurs de pression à plusieurs étages
Des transducteurs de pression de haute précision
Des systèmes de contrôle en boucle fermée
Avantages :

Réduction des fluctuations de pression
Garantie d’une distribution uniforme du gaz dans la chambre
Améliore la répétabilité d’un cycle de traitement à l’autre
4. Commutation et réponse rapides
Les procédés de gravure modernes nécessitent souvent une commutation rapide entre différentes compositions chimiques.

Les panneaux de gaz haute performance permettent :

Une commutation des vannes en quelques millisecondes
Une conception avec un volume mort minimal
Un acheminement optimisé des conduites de gaz
Résultat :

Réduction des temps de transition
Un meilleur contrôle du processus dans la gravure en plusieurs étapes
Un débit accru sans compromettre la qualité
5. Automatisation avancée et intégration des systèmes de contrôle
Les panneaux de gaz de gravure sont entièrement intégrés aux systèmes d’automatisation des usines via des automates programmables (PLC) ou des logiciels de contrôle avancés.

Les fonctionnalités comprennent :

Une surveillance en temps réel
Une détection automatisée des défauts
Un contrôle des gaz basé sur des recettes
Enregistrement des données pour la traçabilité
Impact :

Réduction des erreurs humaines
Amélioration de la reproductibilité du processus
Accélération du dépannage et de l’analyse des causes profondes
Amélioration du rendement grâce à l’optimisation des panneaux de gaz de gravure
Le rendement — c’est-à-dire le pourcentage de puces fonctionnelles par plaquette — est directement lié au contrôle du processus. Les panneaux de gaz de gravure influencent le rendement de plusieurs manières cruciales.

1. Réduction de la variabilité du processus
La variabilité est l’ennemie du rendement. Les panneaux de gaz minimisent les variations concernant :

Les débits de gaz
La stabilité de la pression
La composition des gaz
Cela se traduit par :

Des dimensions de caractéristiques constantes
Une rugosité des bords réduite
Des profils de gravure uniformes
2. Réduction des défauts
Les particules et les contaminants chimiques constituent des sources majeures de défauts.

Des panneaux de gaz optimisés contribuent à réduire :

La génération de particules au niveau des vannes et des raccords
L’intrusion de contaminants due à des fuites ou au dégazage
Résultat :

Une densité de défauts plus faible
Un rendement en puces par plaquette plus élevé
3. Amélioration du contrôle des dimensions critiques (CD)
À mesure que la taille des structures diminue, le contrôle des dimensions critiques devient de plus en plus difficile.

Un apport stable en gaz garantit :

Des vitesses de gravure prévisibles
Un enlèvement uniforme de matière
Une distribution précise des CD sur l’ensemble des plaquettes
4. Augmentation du temps de fonctionnement des équipements
Des panneaux de gaz fiables réduisent les pannes du système et les besoins en maintenance.

Principales contributions :

Conception étanche aux fuites
Composants à haute durabilité
Capacités de maintenance prédictive
Résultat :

Moins de temps d’arrêt
Débit plus élevé
Meilleure efficacité globale de l’usine
Considérations de conception pour les panneaux de gaz de gravure haute performance
Pour obtenir des performances optimales, plusieurs facteurs de conception doivent être pris en compte :

1. Choix des matériaux
Acier inoxydable 316L avec électropolissage
Matériaux à faible dégazage
Composants résistants à la corrosion pour les gaz réactifs
2. Réduction au minimum du volume mort
La réduction du volume interne empêche le mélange des gaz et améliore le temps de réponse.

3. Étanchéité
Les tests de fuite à l’hélium garantissent des taux de fuite aussi faibles que 1×10⁻⁹ mbar·L/s.

4. Conception modulaire
Permet une maintenance aisée, une évolutivité et une personnalisation pour différents procédés.

5. Dispositifs de sécurité
La manipulation de gaz toxiques et corrosifs nécessite :

Des vannes d’arrêt automatiques
L’intégration de systèmes de détection de gaz
Des systèmes de purge (par exemple, purge à l’azote)
Tendances émergentes dans la technologie des panneaux de gaz de gravure
1. Panneaux de gaz intelligents (Industrie 4.0)
L’intégration à l’IoT et à l’IA permet :

Une maintenance prédictive
Une optimisation en temps réel
Un contrôle des processus basé sur les données
2. Matériaux avancés pour les systèmes UHP
De nouveaux revêtements et traitements de surface réduisent encore davantage les risques de contamination.

3. Conceptions compactes et à haute densité
Les usines de semi-conducteurs cherchant à optimiser l’utilisation de l’espace, les panneaux de gaz deviennent plus compacts sans compromettre les performances.

4. Compatibilité améliorée avec les nœuds avancés
Les panneaux de gaz évoluent pour prendre en charge :

La gravure par couche atomique (ALE)
La gravure à rapport d’aspect extrême
Les dispositifs logiques et de mémoire avancés
Les 10 meilleurs fabricants chinois de vannes de régulation de pression pour gaz spéciaux
Les 10 meilleurs fabricants chinois de vannes de régulation de pression pour gaz spéciaux
Conclusion
Les panneaux de gaz de gravure pour semi-conducteurs sont bien plus que de simples systèmes d’alimentation en gaz : ce sont des éléments essentiels à la stabilité des processus et à l’optimisation du rendement. En garantissant un contrôle précis du débit, de la pression, de la pureté et de la synchronisation des gaz, ces systèmes influencent directement la réussite des procédés de gravure à chaque étape de la fabrication.

À mesure que les technologies des semi-conducteurs continuent de progresser, la demande en matière de précision, de fiabilité et d’automatisation accrues des systèmes d’alimentation en gaz ne fera que croître. Investir dans des panneaux de gaz de gravure haute performance est donc essentiel pour les usines de fabrication qui souhaitent rester compétitives, améliorer leur rendement et obtenir des résultats de processus constants.

Pour les fabricants et les ingénieurs, comprendre et optimiser la conception des panneaux de gaz n’est pas seulement une nécessité technique : c’est un avantage stratégique dans la poursuite de l’innovation en matière de semi-conducteurs de nouvelle génération.

Pour en savoir plus sur la manière dont les panneaux de gravure pour semi-conducteurs améliorent la stabilité des processus et le rendement, rendez-vous sur le site de Jewellok à l'adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
