Systèmes de distribution de produits chimiques de haute pureté (CDU) destinés à l'alimentation en produits chimiques pour les procédés humides dans l'industrie des semi-conducteurs

{{{sourceTextContent.subTitle}}}

Systèmes de distribution de produits chimiques de haute pureté (CDU) destinés à l'alimentation en produits chimiques pour les procédés humides dans l'industrie des semi-conducteurs

{{{sourceTextContent.description}}}

Dans la fabrication moderne de semi-conducteurs, la pureté des procédés, la stabilité chimique et le contrôle précis de la distribution des fluides sont des facteurs essentiels qui ont un impact direct sur le rendement des plaquettes, la fiabilité des dispositifs et l’efficacité de la production. À mesure que les nœuds de fabrication des semi-conducteurs continuent d’évoluer vers des technologies de pointe inférieures à 5 nm, les normes de contrôle de la contamination dans les environnements de traitement humide sont devenues de plus en plus strictes.

Les outils de traitement humide des semi-conducteurs s’appuient fortement sur des systèmes de distribution de produits chimiques ultra-purs pour acheminer de manière sûre et constante les produits chimiques agressifs utilisés dans les procédés. Parmi ces systèmes, l’unité de distribution de produits chimiques (CDU) est devenue un sous-système essentiel pour gérer l’approvisionnement en produits chimiques de haute pureté dans les bancs de traitement humide, les outils de nettoyage, les équipements de gravure et les applications de préparation de surface.

Un système CDU haute performance garantit un dosage précis des produits chimiques, une régulation stable de la pression, une manipulation des fluides sans contamination et une distribution sûre des produits chimiques vers plusieurs outils de traitement. Conçus spécifiquement pour les environnements de semi-conducteurs de haute pureté, les systèmes CDU jouent un rôle essentiel dans le maintien de la répétabilité des processus, la réduction de la génération de particules et la prise en charge d’applications chimiques humides avancées.

Cet article explore l’architecture technique, les principes de conception, les composants clés, le choix des matériaux et les avantages en termes de performances des systèmes CDU de haute pureté destinés aux applications d’alimentation en produits chimiques des équipements de traitement humide pour semi-conducteurs.

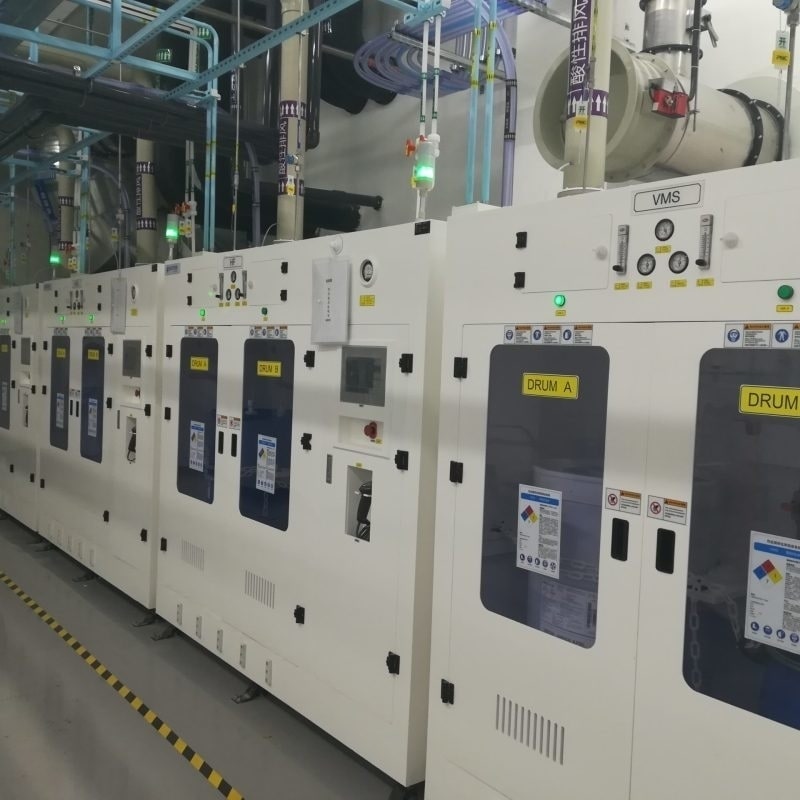

Équipements d’alimentation automatique en produits chimiques liquides
Défis liés à l’alimentation en produits chimiques dans les processus humides de fabrication de semi-conducteurs
Les processus humides de fabrication de semi-conducteurs impliquent de nombreux traitements chimiques critiques utilisés lors de la fabrication des plaquettes, notamment :

Nettoyage des plaquettes
Élimination des oxydes
Décapage des photorésines
Conditionnement de surface
Gravure chimique
Élimination de la contamination métallique
Nettoyage des particules
Passivation de surface
Ces applications utilisent couramment des produits chimiques hautement corrosifs et sensibles tels que :

Acide fluorhydrique (HF)
Acide sulfurique (H₂SO₄)
Acide nitrique (HNO₃)
Acide chlorhydrique (HCl)
Hydroxyde d’ammonium (NH₄OH)
Peroxyde d’hydrogène (H₂O₂)
Ozone et eau déminéralisée
Agent de gravure d’oxyde tamponné (BOE)
Solutions de nettoyage SC1 / SC2
Les systèmes d’alimentation en produits chimiques manipulant ces fluides sont confrontés à plusieurs défis techniques :

Exigences de pureté ultra-élevée
Même une contamination à l’état de traces, de l’ordre de quelques parties par milliard (ppb), peut entraîner des défauts sur les plaquettes, une contamination métallique ou la génération de particules, ce qui se traduit par une baisse du rendement et des défaillances des dispositifs.

Exigences de compatibilité chimique
Les acides agressifs, les oxydants et les solutions alcalines nécessitent des matériaux en contact avec le fluide hautement résistants à la corrosion, capables de supporter une exposition chimique à long terme.

Contrôle précis du débit et de la pression
La répétabilité des processus de fabrication des semi-conducteurs dépend de la stabilité des débits de produits chimiques, de la constance de la pression et de la précision du timing de distribution.

Sécurité et prévention des fuites
Les produits chimiques dangereux nécessitent des dispositifs de sécurité redondants, des mécanismes de détection des fuites, des stratégies de confinement et des fonctions d’arrêt d’urgence automatisées.

Ces conditions d’exploitation exigeantes nécessitent des systèmes CDU hautement sophistiqués, optimisés spécifiquement pour les environnements de distribution de produits chimiques destinés à la fabrication de semi-conducteurs.

Qu’est-ce qu’une unité de distribution de produits chimiques (CDU) ?
Une unité de distribution de produits chimiques (CDU) est une plateforme intégrée de gestion des fluides utilisée pour stocker, réguler, filtrer, surveiller et distribuer des produits chimiques de haute pureté destinés aux équipements de traitement humide des semi-conducteurs.

La CDU sert de poste de contrôle intermédiaire entre les systèmes d’approvisionnement en produits chimiques en vrac et les outils de fabrication de semi-conducteurs au point d’utilisation.

Ses principales fonctions sont les suivantes :

Stockage tampon des produits chimiques
Régulation de la pression
Stabilisation du débit
Gestion de la filtration
Contrôle du dégazage
Surveillance des produits chimiques
Distribution vers plusieurs outils
Protection par verrouillage de sécurité
Contrôle automatisé de la distribution des produits chimiques
Une architecture CDU typique pour les semi-conducteurs intègre plusieurs modules fonctionnels dans un ensemble compact, compatible avec les salles blanches.

Architecture d’un système CDU haute pureté
Un système CDU de qualité semi-conductrice se compose généralement de plusieurs sous-systèmes intégrés.

Interface d’alimentation en produits chimiques
La CDU reçoit les produits chimiques provenant :

Systèmes d’approvisionnement en produits chimiques en vrac
Réservoirs journaliers
Armoires à produits chimiques
Stations de transfert de fûts
Réseaux centraux de distribution de produits chimiques
La configuration d’entrée doit garantir une protection de la pureté en boucle fermée afin d’empêcher toute contamination atmosphérique et toute intrusion d’humidité.

Module de réservoir de produits chimiques de haute pureté
Le réservoir de produits chimiques fait office de chambre de stockage intermédiaire et de tamponnage.

Les principaux critères de conception sont les suivants :

Faible génération de particules
Réduction au minimum des zones mortes
Finitions lisses des surfaces internes
Compatibilité chimique
Intégration d’un système de surveillance du niveau
Les systèmes CDU avancés utilisent souvent :

Des cuves en PFA
Des réservoirs en PVDF
Des cuves en fluoropolymère de haute pureté
Ces matériaux offrent une excellente résistance aux acides forts, aux oxydants et à l’exposition aux solvants.

Section de pompage et de contrôle de la pression
Un transport précis des produits chimiques nécessite une gestion très stable de la pression du fluide.

Les technologies de pompage couramment utilisées dans les CDU pour semi-conducteurs comprennent :

Les pompes à membrane
Les pompes à double membrane actionnées par air (AODD)
Les pompes à accouplement magnétique
Les pompes à soufflet
Les pompes centrifuges de haute pureté
Les systèmes de contrôle de pression peuvent intégrer :

Des transducteurs de pression
Des régulateurs de précision
Des amortisseurs de pulsations
Des algorithmes de contrôle en boucle fermée
Le maintien d’une pression de distribution constante est essentiel pour l’uniformité du processus et l’optimisation de la consommation de produits chimiques.

Module de filtration ultra-pure
La filtration représente l’une des fonctions les plus critiques de contrôle de la contamination au sein des systèmes CDU.

Les étapes de filtration typiques comprennent :

Préfiltration
Filtration finale
Filtration au point d’utilisation
Les finesses de filtration courantes comprennent :

0,2 μm
0,1 μm
Ultrafiltration à 50 nm
Les technologies de filtration avancées permettent d’éliminer :

Particules
Contaminants gélatineux
Impuretés métalliques
Sous-produits de décomposition chimique
Les boîtiers de filtres de haute pureté sont généralement fabriqués à partir de :

PFA
PTFE
PVDF
Polypropylène de haute pureté
Système de mesure et de surveillance du débit
Les systèmes CDU modernes intègrent des instruments de mesure en temps réel pour la surveillance et le contrôle du processus.

Les capteurs intégrés peuvent inclure :

Débitmètres
Capteurs de pression
Capteurs de température
Analyseurs de conductivité
Détecteurs de fuites
Transmetteurs de niveau de cuve
La surveillance en temps réel permet :

Le diagnostic des processus
La maintenance préventive
Le déclenchement d’alarmes
Le contrôle automatisé des recettes
Le suivi de la consommation de produits chimiques
Les plateformes CDU avancées prennent souvent en charge des protocoles de communication numériques, notamment :

SECS/GEM
Ethernet/IP
Modbus TCP
L’intégration d’automates programmables (PLC)
Sélection des matériaux pour les systèmes CDU de haute pureté destinés à l’industrie des semi-conducteurs
La compatibilité des matériaux est l’un des critères de conception les plus importants pour les équipements de distribution de produits chimiques destinés à l’industrie des semi-conducteurs.

La contamination métallique, les produits de corrosion et les substances extractibles doivent être réduits au minimum afin de préserver l’intégrité du processus.

Les matériaux couramment utilisés en contact avec les fluides dans les CDU pour semi-conducteurs comprennent :

PFA (perfluoroalcoxyalcane)
Le PFA est largement reconnu comme le matériau de choix pour la manipulation de produits chimiques humides destinés aux semi-conducteurs.

Ses avantages sont les suivants :

Excellente résistance chimique
Niveau d’extractibles extrêmement faible
Résistance aux hautes températures
Performances supérieures en matière de pureté
Surfaces internes lisses
Le PFA est couramment utilisé pour :

Les tuyauteries
Les vannes
Les réservoirs
Les collecteurs
Les composants de pompes
PTFE (polytétrafluoroéthylène)
Le PTFE offre une résistance exceptionnelle à la corrosion face à une large gamme de produits chimiques agressifs.

Les applications typiques comprennent :

Sièges de vannes
Joints d’étanchéité
Revêtements
Joints de garniture
PVDF (polyfluorure de vinylidène)
Le PVDF offre de solides performances mécaniques associées à une excellente résistance chimique.

Les applications typiques des CDU comprennent :

Les systèmes de tuyauterie
Les réservoirs
Les corps de vannes
Les composants structurels
Acier inoxydable de haute pureté
Alors que les fluoropolymères dominent la manipulation des produits chimiques humides corrosifs, l’acier inoxydable électropolissé peut encore être utilisé pour certaines applications chimiques compatibles et pour des assemblages structurels non en contact avec le produit.

Automatisation et contrôle intelligent des CDU
L’industrie des semi-conducteurs exige de plus en plus des plateformes intelligentes de distribution de produits chimiques capables de prendre en charge les environnements de fabrication de l’Industrie 4.0.

Les systèmes CDU modernes intègrent généralement :

Automatisation basée sur des automates programmables (PLC)
Les automates programmables permettent :

La séquence automatisée des vannes
La gestion des recettes
Le contrôle des pompes
La gestion des alarmes
L’exécution de la logique de sécurité
Interface homme-machine (IHM)
Les systèmes IHM à écran tactile offrent aux opérateurs :

La visualisation des processus
Les notifications d’alarme
Les diagnostics du système
La configuration des paramètres
Le suivi des tendances historiques
Des fonctions de maintenance prédictive
Les plateformes CDU avancées prennent en charge l’analyse prédictive grâce à la surveillance continue :

De la pression différentielle des filtres
Des conditions de fonctionnement des pompes
Des tendances de débit
Des taux de consommation de produits chimiques
Ces capacités contribuent à réduire les temps d’arrêt imprévus et à optimiser la planification de la maintenance.

Conception de sécurité dans les systèmes CDU pour semi-conducteurs
Les produits chimiques utilisés dans les procédés humides de fabrication des semi-conducteurs étant hautement dangereux, l’ingénierie de sécurité des CDU est obligatoire.

Les fonctions de sécurité critiques comprennent généralement :

Systèmes de détection des fuites
Des capteurs de fuite intégrés permettent la détection rapide :

Des déversements de produits chimiques
Des défaillances de conduites
De la dégradation des joints
Des fuites au niveau des raccords
Conception de confinement secondaire
Des bacs de rétention de produits chimiques et des armoires fermées empêchent tout rejet accidentel de produits chimiques dans les salles blanches.

Verrouillages d’arrêt d’urgence
Des verrouillages automatisés permettent d’isoler immédiatement le flux de produits chimiques dès la détection :

d’anomalies de pression
d’alarmes de fuite
de défaillances de pompe
de l’activation d’un arrêt d’urgence
Intégration de la ventilation et de l’évacuation
Une conception adéquate du système d’évacuation favorise :

l’élimination des vapeurs
la réduction des gaz corrosifs
la protection des opérateurs
La conformité réglementaire
Avantages des systèmes CDU haute pureté dans les applications d’équipements humides pour semi-conducteurs
Le déploiement de systèmes CDU avancés offre des avantages opérationnels et de processus significatifs.

Stabilité accrue des processus
Un débit stable des produits chimiques améliore la cohérence des processus et la répétabilité d’une plaquette à l’autre.

Réduction du risque de contamination
Les circuits de fluides haute pureté minimisent la génération de particules et la contamination chimique.

Amélioration du rendement
Une gestion précise des produits chimiques contribue directement à l'augmentation des rendements de fabrication des semi-conducteurs.

Fiabilité accrue des équipements
La conception robuste des CDU réduit la fréquence des interventions de maintenance et les interruptions de production imprévues.

Intégration flexible aux outils
La conception modulaire des CDU permet un déploiement évolutif sur diverses plateformes de procédés humides.

Tendances de développement futures
L’évolution de la fabrication des semi-conducteurs stimule l’innovation continue dans la technologie des CDU.

Parmi les tendances futures, on peut citer :

Plateformes CDU intelligentes
Les diagnostics basés sur l’IA et la surveillance par jumeau numérique devraient améliorer les capacités de maintenance prédictive.

Innovation avancée en matière de matériaux
Les fluoropolymères de nouvelle génération et les matériaux à très faible teneur en substances extractibles amélioreront encore les performances en matière de pureté.

Architecture modulaire compacte
Les conceptions de CDU peu encombrantes répondront aux exigences croissantes en matière de densité des usines de fabrication.

Optimisation de la durabilité
Les futurs systèmes CDU mettront l’accent sur :

La réduction des déchets chimiques
La baisse de la consommation d’énergie
La préservation de l’eau
L’intégration du recyclage des produits chimiques

Boîtier de collecteurs de vannes de gaz sih4
Conclusion
Les systèmes d’unités de distribution de produits chimiques (CDU) de haute pureté constituent des composants essentiels de l’infrastructure d’alimentation en produits chimiques pour les procédés humides des semi-conducteurs. À mesure que les géométries des dispositifs semi-conducteurs continuent de se réduire et que les tolérances en matière de contamination deviennent de plus en plus strictes, les exigences de performance des CDU évoluent rapidement.

Grâce à une sélection avancée des matériaux, à un contrôle précis des fluides, à une automatisation intelligente et à une ingénierie de sécurité rigoureuse, les systèmes CDU modernes offrent la fiabilité, la pureté et la cohérence des procédés requises pour les applications d’équipements de traitement humide des semi-conducteurs.

Pour les fabricants de semi-conducteurs qui visent un rendement plus élevé, un contrôle renforcé de la contamination et des capacités de traitement avancées, investir dans une technologie CDU haute pureté optimisée représente une étape cruciale vers l’excellence de la production de semi-conducteurs de nouvelle génération.
