Régulateur de pression d'N₂O haute pureté pour les applications CVD et ALD dans le domaine des semi-conducteurs

{{{sourceTextContent.subTitle}}}

Régulateur de pression d'N₂O haute pureté pour les applications CVD et ALD dans le domaine des semi-conducteurs

{{{sourceTextContent.description}}}

Dans la fabrication avancée de semi-conducteurs, les gaz de procédé jouent un rôle essentiel dans la qualité des plaquettes, les performances des dispositifs et le rendement de production. Parmi ces gaz spécialisés, le protoxyde d’azote (N₂O) est devenu un gaz de procédé indispensable, largement utilisé dans les applications de dépôt chimique en phase vapeur (CVD) et de dépôt par couche atomique (ALD) pour la formation de couches minces, les procédés d’oxydation et la fabrication de couches diélectriques.

À mesure que les dispositifs à semi-conducteurs continuent de miniaturiser pour atteindre des nœuds technologiques avancés, les exigences imposées aux systèmes d’alimentation en gaz sont de plus en plus strictes. Même des niveaux extrêmement faibles de contamination, de fluctuation de pression ou de génération de particules peuvent nuire à l’uniformité du dépôt et à la fiabilité des dispositifs. Par conséquent, un régulateur de pression de N₂O de haute pureté est un composant essentiel conçu pour assurer un contrôle de pression stable, précis et exempt de contamination pour les équipements de processus semi-conducteurs.

Un régulateur de pression de N₂O de qualité semi-conductrice doit répondre à des exigences strictes, notamment le choix de matériaux d’ultra-haute pureté, une étanchéité supérieure, une faible génération de particules, une grande stabilité de pression et une compatibilité avec les environnements gazeux corrosifs ou réactifs. Ces régulateurs avancés sont largement intégrés dans les systèmes d’alimentation en gaz UHP, les armoires à gaz, les équipements CVD, les systèmes ALD et les installations de fabrication de semi-conducteurs.

Vanne à membrane en acier inoxydable 316L de très haute pureté, servant de réducteur de pression
1. Le rôle du gaz N₂O dans les procédés CVD et ALD des semi-conducteurs
L’oxyde nitreux (N₂O) est couramment utilisé dans la fabrication de semi-conducteurs en raison de son fort pouvoir oxydant et de sa stabilité chimique dans des conditions de procédé contrôlées.

Dans les applications CVD, le N₂O est souvent utilisé comme source d’oxygène ou comme agent oxydant lors des procédés de dépôt de couches minces. Il contribue à la formation de matériaux tels que :

L’oxyde de silicium (SiO₂)
L’oxynitrure de silicium (SiON)
Les films diélectriques à constante diélectrique élevée (high-k)
Les couches d’oxyde métallique
Au cours des procédés ALD, le N₂O peut servir d’oxydant réactif pour un dépôt précis couche par couche. La technologie ALD nécessite un contrôle extrêmement précis des impulsions de gaz, car l’épaisseur du film est contrôlée à l’échelle atomique.

Toute instabilité de la pression d’écoulement du N₂O peut entraîner :

Une épaisseur de film non uniforme
Une mauvaise homogénéité d’une plaquette à l’autre
Une densité de défauts accrue
Une baisse des performances des dispositifs semi-conducteurs
Par conséquent, le maintien d’une pression d’alimentation en N₂O stable est essentiel pour obtenir des résultats de dépôt de haute qualité.

Un régulateur de pression de N₂O haute performance garantit que la pression du gaz reste constante depuis la source de gaz jusqu’à la chambre de traitement, permettant ainsi aux fabricants de semi-conducteurs de maintenir un contrôle précis du processus.

2. Pourquoi des régulateurs de pression de N₂O de haute pureté sont-ils nécessaires ?
Les régulateurs de pression industriels standard ne sont pas adaptés aux applications dans le domaine des semi-conducteurs, car ils peuvent introduire des sources de contamination telles que :

Particules métalliques
Résidus d’hydrocarbures
Humidité
La contamination par l’oxygène
Les produits de corrosion interne
La fabrication de semi-conducteurs exige des environnements gazeux extrêmement propres. Le régulateur est directement exposé au N₂O de haute pureté, ce qui signifie que chaque surface interne est susceptible d’affecter la qualité du processus.

Un régulateur de pression de N₂O de qualité semi-conductrice est spécialement conçu avec :

Des matériaux d’ultra-haute pureté
Les composants en contact avec le gaz sont généralement fabriqués à partir de :

Acier inoxydable 316L
Acier inoxydable VIM-VAR
Acier inoxydable électropoli
Matériaux d’étanchéité haute performance
Ces matériaux offrent une excellente résistance à la corrosion et minimisent la contamination métallique.

Finition de surface optimale
Les surfaces internes sont généralement électropolies afin d’obtenir :

Une adhérence réduite des particules
Une meilleure pureté du gaz
Une adsorption d’humidité plus faible
De meilleures performances de purge
Les applications typiques dans le secteur des semi-conducteurs exigent des niveaux de rugosité de surface interne tels que :

Ra ≤ 0,25 μm
Ra ≤ 0,13 μm pour les applications UHP avancées
Faibles taux de fuite
Un régulateur de pression de N₂O fiable doit maintenir des taux de fuite extrêmement faibles afin d’éviter toute exposition à des gaz dangereux et de garantir la stabilité du processus.

Les régulateurs avancés destinés à l’industrie des semi-conducteurs offrent généralement :

Un test d’étanchéité à l’hélium
Une étanchéité par membrane métallique
Des taux de fuite inférieurs aux normes de l’industrie des semi-conducteurs
3. Caractéristiques de conception clés des régulateurs de N₂O de qualité semi-conductrice
3.1 Technologie à membrane métallique
L’une des caractéristiques les plus importantes d’un régulateur de N₂O de haute pureté est l’utilisation d’un mécanisme de détection à membrane métallique.

Contrairement aux régulateurs conventionnels utilisant des membranes en élastomère, les modèles à membrane métallique offrent :

Aucune contamination par les matériaux en caoutchouc
Une meilleure compatibilité chimique
Une durée de vie plus longue
Une sensibilité à la pression améliorée
Les matériaux couramment utilisés pour les membranes sont notamment :

L’acier inoxydable 316L
Les alliages à base de nickel
Les superalliages à base de cobalt
La membrane sépare le mécanisme de détection du gaz de procédé, garantissant ainsi le maintien de la pureté du gaz.

3.2 Régulation de pression à un étage et à deux étages
Les différents procédés de fabrication de semi-conducteurs nécessitent des configurations de contrôle de pression différentes.

Régulateurs à un étage
Les régulateurs à un étage sont couramment utilisés lorsque :

La pression à la source de gaz est relativement stable
Une simple réduction de pression est requise
La rentabilité est un critère important
Avantages :

Structure compacte
Entretien facile
Réponse rapide
Régulateurs à deux étages
Les régulateurs de pression à deux étages offrent une stabilité supérieure de la pression de sortie.

Ils sont privilégiés pour :

Les systèmes ALD
Les procédés CVD avancés
La fabrication de semi-conducteurs critiques
Leurs avantages comprennent :

Une réduction des fluctuations de pression
Une meilleure compensation de la pression d’entrée
Une meilleure répétabilité du procédé
Pour les usines de fabrication de semi-conducteurs de pointe, les régulateurs de N₂O à haute pureté à deux étages constituent souvent la solution privilégiée.

4. Stabilité de la pression et performances de contrôle du débit
Dans les procédés de dépôt de semi-conducteurs, la stabilité de la pression influe directement sur la précision du débit de gaz.

Un régulateur de pression de N₂O de haute qualité doit offrir :

Une excellente précision de régulation de la pression
Une pression de sortie stable permet de maintenir :

Des conditions de réaction des précurseurs constantes
Des vitesses de croissance des films uniformes
Un traitement répétable des plaquettes
Faible chute de pression
La chute de pression se produit lorsque la pression de sortie diminue à mesure que la demande en gaz augmente.

Les régulateurs avancés minimisent cette chute grâce à :

Une conception optimisée du siège de soupape
Des structures de soupape équilibrées
Une détection précise par membrane
Un temps de réponse rapide
Au cours des cycles ALD, des impulsions de gaz peuvent se produire en l’espace de quelques millisecondes. Le régulateur doit réagir rapidement aux variations de pression afin de maintenir un débit de gaz précis.

5. Applications des régulateurs de pression de N₂O dans les équipements pour semi-conducteurs
Les régulateurs de N₂O de haute pureté sont largement utilisés dans divers systèmes pour semi-conducteurs.

5.1 Systèmes d’alimentation en gaz CVD
Les équipements CVD nécessitent un approvisionnement en gaz continu et stable pour les réactions de dépôt.

Les régulateurs de N₂O sont installés dans :

Les armoires à gaz
Les panneaux de gaz
Les boîtiers de vannes multiples (VMB)
Les conduites d’alimentation des équipements de traitement
Ils garantissent un contrôle précis de la pression avant que les gaz n’entrent dans la chambre de dépôt.

5.2 Systèmes d’alimentation en gaz ALD
Les procédés ALD nécessitent une gestion extrêmement précise des gaz, car chaque cycle de dépôt dépend d’un dosage précis des précurseurs.

Les régulateurs de N₂O permettent :

Une distribution précise de l’oxydant
Une pression d’impulsion stable
Une meilleure uniformité du film
Une réduction des variations de processus
Les applications comprennent :

Les dispositifs logiques à semi-conducteurs
Les puces mémoire
Les transistors à couche mince
Les technologies d’encapsulation avancées

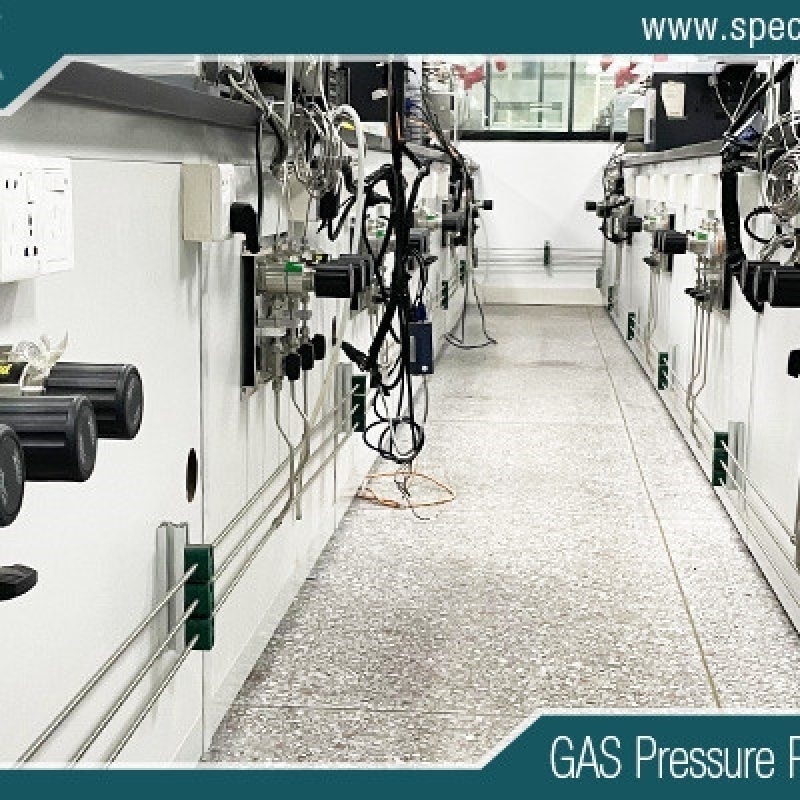

5.3 Armoires à gaz pour semi-conducteurs
Les armoires à gaz assurent le stockage et la distribution en toute sécurité des gaz spéciaux.

Une armoire à gaz N₂O intègre généralement :

Un régulateur de pression haute pureté
Des vannes pneumatiques
Des systèmes de purge
Des dispositifs de surveillance de la pression
Des systèmes de détection de gaz
Le régulateur de pression constitue un point de contrôle critique entre la bouteille de gaz et les équipements de processus en aval.

6. Choix des matériaux pour les régulateurs de pression de N₂O
Le choix des matériaux est essentiel, car le N₂O peut réagir avec des matériaux inadaptés dans certaines conditions de fonctionnement.

Les matériaux typiquement utilisés pour les régulateurs de qualité semi-conductrice comprennent :

Acier inoxydable 316L
Avantages :

Excellente résistance à la corrosion
Résilience mécanique élevée
Compatibilité avec les semi-conducteurs
Facilité d’électropolissage
Acier inoxydable VIM-VAR
Pour les applications de très haute pureté, l’acier inoxydable fondu sous vide offre :

Une meilleure homogénéité du matériau
Une réduction des impuretés
Une qualité de surface supérieure
Alliages à base de nickel
Utilisés dans des environnements chimiques extrêmes où une résistance accrue à la corrosion est requise.

7. Considérations de sécurité relatives au contrôle de la pression du gaz N₂O
Bien que le N₂O soit largement utilisé dans la fabrication de semi-conducteurs, une manipulation appropriée est essentielle.

Un régulateur de pression fiable améliore la sécurité en assurant :

Prévention des fuites
Une étanchéité de haute intégrité réduit le risque de fuite de gaz dangereux.

Gestion stable de la pression
Une pression contrôlée permet d’éviter :

Les dommages matériels
Les interruptions de processus
L’instabilité de l’alimentation en gaz
Une purge fiable
Les régulateurs haute pureté permettent des cycles de purge efficaces, réduisant ainsi la contamination croisée entre les gaz.

8. Comment choisir le régulateur de pression de N₂O adapté aux applications des semi-conducteurs
Lors du choix d’un régulateur de N₂O, les ingénieurs en semi-conducteurs doivent tenir compte de plusieurs paramètres importants.

Compatibilité avec le gaz
Vérifiez que tous les matériaux en contact avec le gaz sont compatibles avec l’utilisation du N₂O.

Exigences de pureté
Choisissez des régulateurs conçus pour :

Des gaz de qualité semi-conducteurs
Des systèmes de distribution de gaz UHP
Des environnements de salles blanches
Plage de pression
Prendre en compte :

La pression de la bouteille
La pression de sortie requise
Les exigences de la chambre de traitement
Débit
Le régulateur doit correspondre au débit de gaz requis.

Type de raccordement
Les raccordements courants dans le domaine des semi-conducteurs comprennent :

Les raccords VCR
Les raccords soudés UHP
Raccords pour tubes haute pureté
Traitement de surface
Pour les applications avancées dans le domaine des semi-conducteurs, les surfaces électropolies sont recommandées.

9. Avantages de l’utilisation de régulateurs de pression de N₂O haute pureté
L’utilisation d’un régulateur de pression de N₂O de qualité semi-conducteur offre plusieurs avantages :

Stabilité améliorée du processus
Une pression de gaz stable améliore la répétabilité du dépôt.

Rendement accru des plaquettes
La réduction de la contamination entraîne une diminution des défauts et une efficacité de production accrue.

Durée de vie prolongée des équipements
Des matériaux haut de gamme réduisent la corrosion et les besoins en maintenance.

Meilleure compatibilité avec les salles blanches
La faible génération de particules est adaptée aux environnements de fabrication avancés de semi-conducteurs.

Sécurité renforcée
Un contrôle fiable de la pression réduit les risques opérationnels.

10. Tendances futures du développement de la technologie de contrôle de la pression du N₂O
À mesure que la technologie des semi-conducteurs évolue vers des nœuds de processus de plus en plus petits, les exigences en matière d’alimentation en gaz continueront d’augmenter.

Les futurs régulateurs de pression de N₂O mettront l’accent sur :

Des normes de pureté plus élevées
Les usines de fabrication de pointe exigent des niveaux de contamination encore plus faibles.

Surveillance intelligente
L’intégration avec :

Capteurs de pression
Systèmes de communication numériques
Contrôle automatisé des processus
permettra une surveillance en temps réel.

Conception compacte des systèmes d’alimentation en gaz
Les équipements modernes de semi-conducteurs nécessitent des composants de contrôle des gaz plus petits et plus efficaces.

Fiabilité améliorée
Des intervalles de maintenance plus longs et une durabilité accrue deviendront de plus en plus importants.

Régulateurs de pression de gaz ultra-haute pureté
Conclusion
Un régulateur de pression de N₂O de haute pureté destiné aux applications CVD et ALD dans le secteur des semi-conducteurs est un composant essentiel pour garantir une distribution de gaz précise, fiable et exempte de contamination. Grâce à une technologie avancée de membrane métallique, à des matériaux d’ultra-haute pureté, à des performances d’étanchéité supérieures et à des capacités de contrôle précis de la pression, ces régulateurs assurent un fonctionnement stable dans les environnements exigeants de la fabrication de semi-conducteurs.

Pour les procédés CVD et ALD, où même des variations minimes peuvent avoir un impact sur la qualité du film et les performances des dispositifs, il est essentiel de choisir le régulateur de pression de N₂O adapté. Les fabricants de semi-conducteurs et les fournisseurs d’équipements doivent privilégier les régulateurs spécialement conçus pour les applications de gaz UHP, caractérisés par une construction en acier inoxydable 316L électropoli, un faible taux de fuite et une excellente stabilité de pression.

À mesure que les procédés de fabrication des semi-conducteurs continuent d’évoluer, les régulateurs de pression de N₂O haute performance resteront une technologie fondamentale pour la fabrication de puces de nouvelle génération, les systèmes de dépôt avancés et la production de semi-conducteurs à haut rendement.

Pour en savoir plus sur les régulateurs de pression de N₂O de haute pureté destinés aux applications CVD et ALD dans le secteur des semi-conducteurs, rendez-vous sur le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
