La précision au cœur de l'action : la conception des régulateurs de gaz ultra-hautes pureté

{{{sourceTextContent.subTitle}}}

La précision au cœur de l'action : la conception des régulateurs de gaz ultra-hautes pureté

{{{sourceTextContent.description}}}

Dans le domaine de la fabrication de pointe moderne — qui englobe la fabrication de semi-conducteurs, la production de cellules photovoltaïques et la chimie analytique de haute précision —, la pureté des gaz n'est pas seulement une préférence ; c'est une exigence fondamentale. Lorsque des gaz tels que le silane, la phosphine ou le chlorure d’hydrogène sont utilisés pour fabriquer des micropuces de moins de 7 nm, la présence d’une seule molécule d’humidité ou d’une particule métallique microscopique peut entraîner une perte de rendement catastrophique. Le régulateur de gaz ultra-haut de pureté (UHP) joue le rôle de gardien essentiel dans ces systèmes ; il a pour mission de réduire les pressions élevées des bouteilles à des niveaux utilisables pour le processus, sans introduire le moindre contaminant dans le flux.

Cet article explore l’architecture technique, la science des matériaux et les protocoles opérationnels qui définissent un véritable régulateur UHP, et explique pourquoi il constitue la colonne vertébrale du contrôle des fluides de haute technologie.

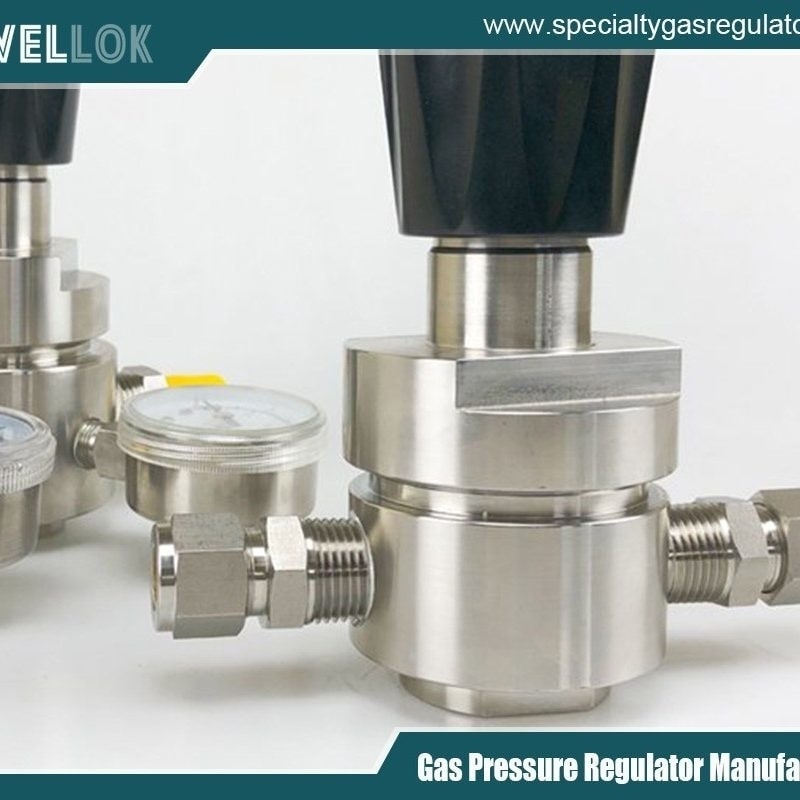

Régulateurs de pression de gaz en acier inoxydable 316L UHP
Régulateurs de pression de gaz en acier inoxydable 316L UHP
Intégrité des matériaux : la norme VIM-VAR
La différence la plus significative entre un régulateur industriel standard et un régulateur de gaz ultra-haut de pureté réside dans sa métallurgie. Les régulateurs standard utilisent souvent de l’acier inoxydable 316 ou du laiton. En revanche, les régulateurs UHP utilisent de l’acier inoxydable 316L VIM-VAR.

VIM (fusion par induction sous vide) : ce procédé consiste à fondre l’acier sous vide afin d’éliminer les gaz dissous et les impuretés volatiles.
VAR (refusion à l'arc sous vide) : l'acier est refondu afin d'affiner davantage la structure granulaire et d'éliminer les inclusions non métalliques.
En utilisant de l'acier VIM-VAR, les fabricants garantissent que le corps du régulateur est « propre » au niveau moléculaire. Cela empêche le dégazage — phénomène par lequel les molécules de gaz piégées dans le métal sont lentement libérées dans le gaz de procédé — et offre une résistance supérieure à la corrosion face à des gaz spéciaux agressifs tels que le chlore ou le bromure d’hydrogène.

Science des surfaces : l’importance de l’électropolissage
Même l’acier de la plus haute qualité présente, au microscope, une surface qui ressemble à une chaîne de montagnes. Ces pics et creux microscopiques (appelés « aspérités ») peuvent retenir l’humidité et les particules.

Pour y remédier, les régulateurs UHP sont soumis à un électropolissage, un procédé électrochimique qui élimine les « pics » de la surface. Un régulateur de gaz ultra-haut de pureté de haute qualité présente généralement une rugosité de surface interne moyenne (Ra) comprise entre 5 et 10 micro-pouces. Cette finition miroitante garantit :

Une surface minimale : réduisant ainsi les sites où l’humidité peut adhérer.
Une couche passive renforcée : création d’un film d’oxyde riche en chrome qui protège l’acier contre les attaques chimiques.
Une purge plus aisée : permettant de débarrasser le système de l’air atmosphérique beaucoup plus rapidement lors des changements de bouteille.

Conceptions à membrane reliée vs non reliée
Dans les applications UHP, sécurité et pureté sont indissociables. La plupart des régulateurs UHP utilisent une conception à membrane reliée. Dans cette configuration, la membrane est reliée mécaniquement (fixée) au clapet (la pièce qui s’ouvre et se ferme pour contrôler le débit).

Pourquoi est-ce essentiel ?
Si un régulateur est utilisé avec un gaz corrosif ou « collant », le clapet risque de rester bloqué en position ouverte en raison d’une accumulation de sel ou d’une contamination. Dans un régulateur à membrane non reliée, le gaz continuerait de s’écouler de manière incontrôlée. Dans un régulateur à membrane reliée, le fait de tourner la poignée pour fermer le régulateur ramène physiquement le clapet dans son siège, garantissant ainsi une fermeture hermétique. Il s’agit d’un dispositif de sécurité obligatoire pour la manipulation de gaz toxiques ou pyrophoriques dans les usines de semi-conducteurs.

Technologie d’étanchéité et intégrité face aux fuites
Les fuites sont l’ennemi de la pureté. Un régulateur de gaz ultra-haut de pureté doit être hermétiquement scellé pour empêcher la « pénétration » d’oxygène et d’humidité provenant de l’air ambiant.

Joints à membrane métal sur métal : Contrairement aux régulateurs industriels qui utilisent des joints toriques en caoutchouc, les modèles UHP emploient une membrane métallique serrée directement contre le corps métallique. Cela crée un joint permanent à haute intégrité qui ne se dégrade pas avec le temps.
Test d’étanchéité à l’hélium : Chaque régulateur UHP est testé à l’aide d’un spectromètre de masse à hélium. La norme industrielle pour un régulateur UHP est un taux de fuite inférieur à 1×10⁻⁹ atm cc/sec. Pour mettre cela en perspective, à ce taux, il faudrait plus de 30 ans pour qu’un seul centimètre cube de gaz s’échappe.

Indicateurs de performance : chute de pression et effet de la pression d’alimentation
L’évaluation technique d’un régulateur doit tenir compte de sa capacité à maintenir une pression de sortie stable.

Chute de pression : il s’agit de la diminution de la pression de sortie à mesure que le débit augmente. Les régulateurs UHP haut de gamme sont conçus avec des circuits internes optimisés pour minimiser cette chute, garantissant ainsi que l’équipement de process reçoit une pression constante quelle que soit la demande.
Effet de la pression d’alimentation (SPE) : à mesure qu’une bouteille de gaz se vide, sa pression d’entrée diminue. Dans de nombreux régulateurs, cela entraîne en réalité une augmentation de la pression de sortie. Un régulateur de gaz ultra-haut de pureté de haute qualité est conçu pour présenter un SPE inférieur à 1 %, ce qui signifie que pour chaque baisse de 100 psi dans la bouteille, la pression de sortie varie de moins de 1 psi.

Assemblage et conditionnement en salle blanche
Le processus de fabrication d’un régulateur UHP est aussi important que sa conception. L’assemblage doit avoir lieu dans une salle blanche de classe 10 ou 100.

Nettoyage : Les composants sont nettoyés à l’aide d’eau déionisée et de bains à ultrasons afin d’éliminer toute trace d’hydrocarbures et d’huiles d’usinage.
Purge : après l’assemblage, les régulateurs sont purgés à l’azote de haute pureté afin d’éliminer toute humidité résiduelle.
Conditionnement : ils sont placés dans un double emballage en nylon ou en polyéthylène, puis thermoscellés. Cela garantit que lorsqu’un ingénieur d’une usine de semi-conducteurs ouvre le carton, le régulateur est aussi propre qu’au jour de sa fabrication.

Applications dans l’industrie moderne
Le régulateur de gaz ultra-haut de pureté est le composant fondamental de plusieurs systèmes critiques :

Armoires à gaz : régulation des gaz spéciaux à haute pression à la source.
Boîtiers de vannes multiples (VMB) : contrôle de la pression au point d’utilisation pour plusieurs outils de processus.
Instrumentation analytique : garantir un débit stable de gaz vecteur pour les systèmes de chromatographie en phase gazeuse (CG) et d’ICP-MS, où les fluctuations de pression peuvent entraîner des données imprécises.
Fabricants de collecteurs de changement de bouteilles de gaz
Fabricants de collecteurs de changement de bouteilles de gaz
Conclusion

Le régulateur de gaz ultra-haut de pureté est bien plus qu’une simple vanne ; c’est un chef-d’œuvre d’ingénierie de précision. En combinant une métallurgie de pointe, des traitements de surface électrochimiques et des protocoles rigoureux de contrôle d’étanchéité, ces dispositifs permettent à l’industrie moderne de manipuler les gaz les plus dangereux et les plus sensibles au monde en toute sécurité et avec une pureté absolue.

À mesure que nous évoluons vers des nœuds de semi-conducteurs encore plus petits et des technologies d’énergie solaire plus efficaces, la demande de performances encore plus élevées de la part de ces régulateurs ne fera qu’augmenter, stimulant ainsi davantage l’innovation dans le domaine du contrôle des fluides UHP.
