Vannes haute performance pour les systèmes d'alimentation en gaz acides et corrosifs

{{{sourceTextContent.subTitle}}}

Vannes haute performance pour les systèmes d'alimentation en gaz acides et corrosifs

{{{sourceTextContent.description}}}

Dans les industries de haute technologie modernes telles que la fabrication de semi-conducteurs, le photovoltaïque, les produits chimiques de spécialité, l'industrie pharmaceutique et le traitement des matériaux avancés, l'acheminement sûr et fiable de gaz acides et corrosifs est une exigence essentielle. Des gaz tels que le chlorure d’hydrogène (HCl), le fluorure d’hydrogène (HF), le chlore (Cl₂), l’ammoniac (NH₃), l’hexafluorure de soufre (SF₆), le trichlorure de bore (BCl₃) et d’autres fluides réactifs sont largement utilisés dans les processus de fabrication de précision. Ces gaz sont souvent hautement toxiques, corrosifs, sensibles à l’humidité et réactifs dans des conditions de fonctionnement extrêmes.

Au sein de ces infrastructures complexes de distribution de gaz, les vannes constituent l’un des composants de contrôle les plus essentiels. Les performances d’une vanne ont une incidence directe sur l’intégrité du système, la stabilité du procédé, la sécurité des opérateurs, le contrôle de la contamination et l’efficacité de la production. Les vannes industrielles conventionnelles sont souvent incapables de résister à la corrosion sévère, aux risques de fuite et aux exigences de pureté associés aux systèmes de traitement des gaz acides. Par conséquent, les vannes haute performance spécialement conçues pour les applications impliquant des gaz corrosifs sont devenues indispensables dans les systèmes modernes de distribution de gaz industriels.

Cet article explore les exigences techniques, le choix des matériaux, la conception structurelle, les technologies d’étanchéité et les avantages d’utilisation des vannes haute performance utilisées dans les systèmes de distribution de gaz acides et corrosifs.

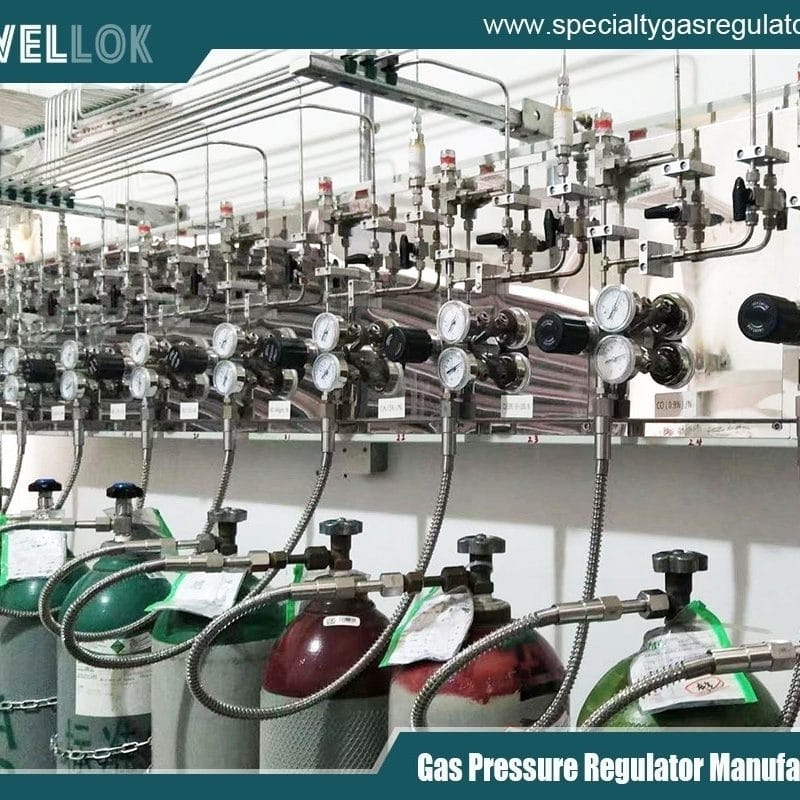

fabricant de régulateurs de gaz spéciaux de haute pureté
fabricant de régulateurs de gaz spéciaux de haute pureté
Les défis liés à la distribution de gaz acides et corrosifs
Le transport de gaz corrosifs présente des défis techniques uniques qui vont bien au-delà des applications courantes de contrôle des fluides. Plusieurs risques majeurs doivent être pris en compte simultanément.

Corrosion sévère
Les gaz acides peuvent attaquer rapidement les surfaces métalliques, en particulier en présence d’humidité. Les chlorures, les fluorures et les gaz à base d’halogènes sont particulièrement agressifs envers l’acier inoxydable et les matériaux d’étanchéité élastomères conventionnels. La corrosion peut entraîner :

Dégradation des matériaux
Une contamination interne
Un grippage des vannes
Des défaillances dues à des fuites
Une durée de vie réduite
Par exemple, le fluorure d’hydrogène peut ronger le verre de manière agressive et attaquer de nombreux métaux, tandis que le chlore gazeux peut provoquer une corrosion par piqûres dans les composants en acier inoxydable standard.

Exigences de pureté ultra-élevée
La fabrication de semi-conducteurs et de produits pharmaceutiques nécessite des environnements de distribution de gaz de pureté ultra-élevée (UHP). Même des particules de contamination microscopiques ou des traces d’ions métalliques générées par la corrosion des vannes peuvent avoir un impact négatif sur le rendement des produits et la fiabilité des procédés.

Les vannes haute performance doivent donc garantir :

Une génération de particules extrêmement faible
Un volume mort minimal
Des finitions de surface internes lisses
Une excellente compatibilité chimique
Prévention des fuites
De nombreux gaz corrosifs sont également toxiques ou dangereux pour l’environnement. Même des fuites mineures peuvent menacer la sécurité des opérateurs et endommager les équipements environnants.

Les vannes de distribution de gaz doivent présenter les caractéristiques suivantes :

Étanchéité aux fuites d’hélium
Fermeture sans bulles
Étanchéité fiable en cas de cycles thermiques
Stabilité opérationnelle à long terme
Conditions de fonctionnement extrêmes
Les systèmes de gaz corrosifs peuvent fonctionner dans les conditions suivantes :

Haute pression
Conditions de vide
Températures élevées
Des cycles fréquents
Des fluctuations rapides du débit
Les performances des vannes doivent rester stables dans toutes les conditions de processus sans compromettre la pureté ni la sécurité.

Exigences clés de conception pour les vannes haute performance destinées aux gaz corrosifs
Pour répondre à ces conditions exigeantes, des technologies de vannes spécialisées sont nécessaires. Les vannes haute performance destinées aux systèmes de distribution de gaz acides intègrent généralement les caractéristiques techniques suivantes.

Matériaux résistants à la corrosion
Le choix des matériaux est l’un des aspects les plus critiques de la conception des vannes.

Alliages d’acier inoxydable
Les aciers inoxydables de haute qualité, tels que l’acier inoxydable 316L VAR (refondu sous arc sous vide), sont couramment utilisés en raison de leur meilleure résistance à la corrosion et de leur faible teneur en soufre. L'acier inoxydable 316L électropoli offre :

Des surfaces internes lisses
Une réduction de la génération de particules
Une résistance accrue à la corrosion
Une meilleure facilité de nettoyage
Cependant, les gaz hautement agressifs peuvent nécessiter des alliages plus avancés.

Alliages à base de nickel
Des matériaux tels que l’Hastelloy C-22 et le Monel offrent une résistance supérieure aux chlorures, aux fluorures et aux acides oxydants. Ces alliages sont fréquemment utilisés dans :

Les systèmes au chlore
La manipulation du fluorure d’hydrogène
Les environnements corrosifs humides
Composants en fluoropolymères
Le PTFE, le PFA et d’autres fluoropolymères sont largement utilisés pour les joints et les composants en contact avec le fluide en raison de leur inertie chimique exceptionnelle.

Ces matériaux offrent :

Une large compatibilité chimique
Un faible dégazage
D’excellentes performances d’étanchéité
Un risque de contamination réduit
Technologies d’étanchéité avancées
L’intégrité de l’étanchéité est vitale dans les systèmes de gaz corrosifs.

Étanchéité métal sur métal
Pour les applications impliquant des gaz de très haute pureté ou dangereux, on utilise couramment des technologies d’étanchéité à membrane métallique. Par rapport aux joints en élastomère, les membranes métalliques offrent :

Des taux de perméation plus faibles
Une meilleure résistance chimique
Une durée de vie plus longue
Une étanchéité supérieure
Les vannes à membrane sont particulièrement répandues dans les armoires à gaz pour semi-conducteurs et les systèmes de gaz spéciaux en vrac.

Vannes à soufflet
Les vannes à soufflet isolent le fluide de process de l’environnement extérieur à l’aide d’un soufflet métallique soudé. Cette conception réduit considérablement les émissions fugitives et renforce la sécurité de l’opérateur.

Parmi les avantages, on peut citer :

Aucune fuite vers l’extérieur
Durée de vie élevée
Excellente compatibilité avec le vide
Besoins d’entretien réduits
Conceptions de sièges sans ressort
Certaines architectures avancées de vannes éliminent les ressorts des zones en contact avec le fluide afin de minimiser les risques de corrosion et la génération de particules. Cette approche améliore la fiabilité à long terme dans les environnements gazeux hautement corrosifs.

Traitement de surface et normes de propreté
La qualité des surfaces internes joue un rôle majeur dans le maintien de la pureté des gaz et de la résistance à la corrosion.

Électropolissage
L’électropolissage élimine les irrégularités microscopiques et les contaminants des surfaces en acier inoxydable. Ses avantages sont les suivants :

Réduction du dégagement de particules
Amélioration de la résistance à la corrosion
Réduction de la rétention d’humidité
Nettoyabilité améliorée
Les systèmes de très haute pureté typiques exigent des valeurs de rugosité de surface inférieures à Ra 10 μin.

Passivation
Les traitements de passivation renforcent la couche d’oxyde protectrice à la surface de l’acier inoxydable, améliorant ainsi la résistance aux attaques acides.

Fabrication en salle blanche
Les vannes pour gaz corrosifs haute performance sont souvent assemblées et conditionnées dans des environnements de salle blanche afin d’éviter toute contamination par des particules avant leur installation.

Types de vannes utilisées dans les systèmes d’alimentation en gaz corrosifs
Différentes configurations de vannes sont choisies en fonction des exigences du système.

Vannes à membrane
Les vannes à membrane comptent parmi les vannes les plus largement utilisées dans les systèmes d’alimentation en gaz pour semi-conducteurs.

Principaux avantages :

Excellente étanchéité
Volume mort minimal
Compatibilité avec les gaz de haute pureté
Résistance à la corrosion
Contrôle précis du débit
Ces vannes sont idéales pour :

Les armoires de gaz spéciaux
Les VMB (boîtiers de distribution de vannes)
Les conduites de gaz des outils de processus
Les systèmes de distribution de haute pureté
Vannes à bille
Les vannes à bille résistantes à la corrosion sont utilisées dans les systèmes de gaz en vrac et les applications utilitaires nécessitant un débit plus élevé.

Caractéristiques :

Débit à passage intégral
Fermeture rapide
Fonctionnement durable
Compatibilité haute pression
Des revêtements spéciaux et des sièges résistants à la corrosion sont souvent appliqués pour améliorer la durabilité.

Vannes à pointeau
Les vannes à pointeau permettent un réglage précis du débit pour les instruments d’analyse et les applications de régulation de gaz à faible débit.

Les vannes à pointeau haute performance destinées aux gaz corrosifs intègrent généralement :

Des tiges à filetage fin
Des embouts non rotatifs
Des systèmes d’étanchéité métalliques
Des voies d’écoulement électropolies
Clapets anti-retour
Les clapets anti-retour empêchent le reflux de gaz susceptible de contaminer des lignes de process sensibles ou de provoquer des réactions chimiques dangereuses.

Les exigences essentielles sont les suivantes :

Faible pression d’ouverture
Réponse rapide
Composants internes résistants à la corrosion
Haute étanchéité
Applications dans l’industrie des semi-conducteurs
L’industrie des semi-conducteurs représente l’un des environnements les plus exigeants pour les technologies de vannes destinées aux gaz corrosifs.

Des procédés tels que :

Le dépôt chimique en phase vapeur (CVD)
Le dépôt par couche atomique (ALD)
La gravure au plasma
L’implantation ionique
nécessitent des gaz de procédé hautement réactifs, fournis avec une précision et une pureté exceptionnelles.

Les gaz spéciaux couramment utilisés comprennent :

HCl
Cl₂
WF₆
NF₃
BCl₃
SiH₄
PH₃
Les défaillances des vannes dans ces applications peuvent entraîner :

Une contamination des plaquettes
Des temps d’arrêt de production
Une perte de rendement
Des incidents de sécurité
C’est pourquoi les vannes de qualité semi-conductrice sont fabriquées selon des normes strictes, notamment :

Conformité SEMI
Nettoyage d’ultra-haute pureté
Contrôle d’étanchéité à l’hélium
Validation du comptage de particules
Considérations de sécurité dans les systèmes de gaz corrosifs
La sécurité reste une priorité absolue dans toutes les applications de manipulation de gaz acides.

Compatibilité avec la détection des fuites
Les vannes doivent s’intégrer parfaitement aux systèmes de surveillance des gaz et de détection des fuites. Une étanchéité de haute intégrité réduit le risque d’émissions dangereuses.

Prévention des incendies et des explosions
Certains gaz corrosifs sont également inflammables ou réactifs. Les matériaux des vannes doivent résister à l’inflammation et empêcher l’accumulation d’électricité statique.

Capacité de coupure d’urgence
Des vannes pneumatiques automatisées ou à actionnement sont fréquemment installées pour permettre une isolation d’urgence rapide en cas de conditions anormales.

Conformité réglementaire
Les systèmes de vannes doivent être conformes aux normes internationales telles que :

Normes SEMI
Normes ASTM
Exigences ISO
Directives CGA
Réglementations relatives aux équipements sous pression
Tendances émergentes dans la technologie des vannes pour gaz corrosifs
À mesure que les procédés industriels gagnent en sophistication, les technologies des vannes continuent d’évoluer.

Intégration de vannes intelligentes
Les systèmes modernes d’alimentation en gaz intègrent de plus en plus :

La surveillance numérique
Des capteurs de pression
Le retour d’information sur la position
Des diagnostics de maintenance prédictive
Les vannes intelligentes améliorent :

La visibilité des processus
La disponibilité des équipements
La gestion de la sécurité
La capacité de commande à distance
Miniaturisation
Les fabricants d’équipements pour semi-conducteurs exigent des vannes plus compactes afin de maximiser l’intégration des outils et de réduire l’espace mort.

Les conceptions compactes de vannes offrent désormais :

Des cycles de purge plus rapides
Une consommation de gaz réduite
Une efficacité accrue des procédés
Revêtements de surface améliorés
Des technologies de revêtement avancées telles que :

Le DLC (carbone adamantin)
Le nickelage
Les revêtements céramiques
sont à l’étude afin d’améliorer encore la résistance à la corrosion et la durabilité face à l’usure.

Fabrication durable
Les fabricants se concentrent également sur :

La réduction des émissions fugitives
Des intervalles d’entretien plus longs
Des matériaux recyclables
Des méthodes de production économes en énergie
afin de soutenir les initiatives mondiales en matière de développement durable.

Choisir la vanne adaptée aux applications avec des gaz corrosifs
Le choix de la vanne appropriée nécessite une évaluation minutieuse de plusieurs facteurs :

Compatibilité avec les gaz
Le matériau de la vanne doit être chimiquement compatible avec le gaz concerné dans toutes les conditions de fonctionnement.

Pressions et températures nominales
Les plages de fonctionnement du système doivent correspondre aux spécifications de conception de la vanne.

Exigences de pureté
Les applications à très haute pureté exigent des procédés spécialisés de nettoyage, de conditionnement et de finition de surface.

Caractéristiques de débit
Le dimensionnement de la vanne et sa géométrie interne doivent garantir un débit stable et une perte de charge minimale.

Maintenance et fiabilité
Une longue durée de vie et de faibles besoins en maintenance réduisent les coûts d’exploitation et les temps d’arrêt.

Fabricants de régulateurs de gaz spéciaux de haute pureté
Fabricants de régulateurs de gaz spéciaux de haute pureté
Conclusion
Les vannes haute performance constituent des composants essentiels des systèmes d’alimentation en gaz acides et corrosifs dans les secteurs des semi-conducteurs, de la chimie, de l’industrie pharmaceutique et de la fabrication de pointe. Ces vannes spécialisées doivent offrir une résistance exceptionnelle à la corrosion, des performances de très haute pureté, une étanchéité fiable et une stabilité de fonctionnement à long terme dans des conditions extrêmement exigeantes.

Grâce à des matériaux de pointe, à une ingénierie de précision, à des technologies d’étanchéité métalliques, à des surfaces électropolies et à des procédés de fabrication propres, les vannes modernes pour gaz corrosifs contribuent à garantir des opérations de distribution de gaz sûres, efficaces et exemptes de contamination.

À mesure que les technologies industrielles continuent d’évoluer vers une précision accrue et une plus grande responsabilité environnementale, la demande en solutions innovantes de vannes haute performance ne cessera de croître. Les fabricants capables de fournir des technologies de vannes fiables, ultra-propres et résistantes à la corrosion joueront un rôle essentiel dans le développement futur des systèmes avancés de contrôle des gaz industriels.

Pour en savoir plus sur les vannes haute performance destinées aux systèmes de distribution de gaz acides et corrosifs, rendez-vous sur le site de Jewellok à l'adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
