Armoires pour produits chimiques liquides de haute pureté destinées à la fabrication de semi-conducteurs

{{{sourceTextContent.subTitle}}}

Armoires pour produits chimiques liquides de haute pureté destinées à la fabrication de semi-conducteurs

{{{sourceTextContent.description}}}

L'industrie des semi-conducteurs est l'un des secteurs manufacturiers les plus avancés au monde sur le plan technologique. À mesure que la taille des puces ne cesse de diminuer et que la complexité des procédés augmente, la demande en systèmes de distribution de produits chimiques ultra-propres et contrôlés avec précision est devenue plus cruciale que jamais. Parmi les infrastructures essentielles utilisées dans les usines de semi-conducteurs, les armoires de stockage de produits chimiques liquides de haute pureté jouent un rôle vital pour garantir une distribution sûre, stable et exempte de contamination.

Ces armoires sont spécialement conçues pour stocker, contrôler et distribuer les produits chimiques de haute pureté utilisés dans les processus de fabrication des plaquettes, tels que la photolithographie, la gravure, le nettoyage, le dépôt et le polissage mécano-chimique (CMP). Comme même une contamination microscopique peut affecter le rendement des plaquettes et les performances des dispositifs, les fabricants de semi-conducteurs ont besoin de systèmes de manipulation des produits chimiques répondant à des normes extrêmement strictes en matière de pureté, de sécurité et d’automatisation.

Cet article explore les principes de conception, les fonctions, les applications, les matériaux, les exigences de sécurité et les avancées technologiques des armoires pour produits chimiques liquides de haute pureté dans la fabrication de semi-conducteurs.

régulateur de pression pour bouteille de CO₂
régulateur de pression pour bouteille de CO₂

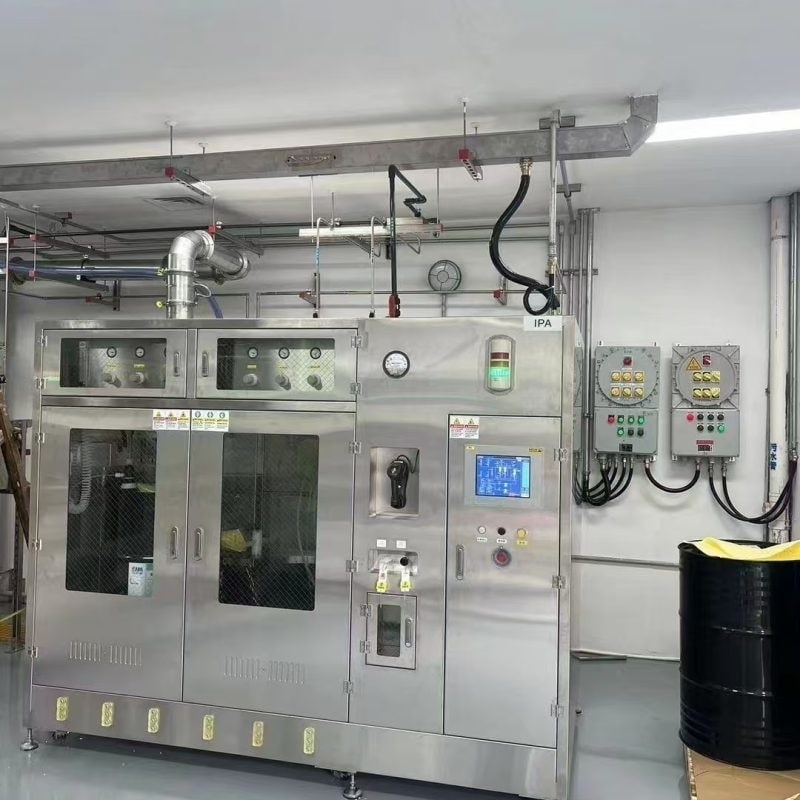

Que sont les armoires pour produits chimiques liquides de haute pureté ?
Les armoires pour produits chimiques liquides de haute pureté sont des systèmes fermés spécialisés, conçus pour le stockage, le confinement, la surveillance et le transfert en toute sécurité de produits chimiques corrosifs, toxiques, inflammables ou ultra-purs utilisés dans les installations de production de semi-conducteurs.

Ces armoires sont généralement intégrées à des systèmes centralisés de distribution de produits chimiques et assurent l’alimentation en produits chimiques de process, à partir de conteneurs en vrac ou de fûts, vers les équipements de traitement des semi-conducteurs, avec un risque de contamination minimal.

Les produits chimiques couramment manipulés comprennent :

L'acide sulfurique (H₂SO₄)
L'acide fluorhydrique (HF)
L'acide nitrique (HNO₃)
L'acide chlorhydrique (HCl)
L'hydroxyde d'ammonium (NH₄OH)
Le peroxyde d’hydrogène (H₂O₂)
L’alcool isopropylique (IPA)
Les produits chimiques pour photorésines
Les solvants et les produits chimiques de traitement spécialisés
Ces substances étant extrêmement sensibles et souvent dangereuses, l’armoire doit garantir une prévention précise des fuites, une compatibilité chimique, un contrôle de la pression et une isolation environnementale.

Importance dans la fabrication de semi-conducteurs
La fabrication moderne de semi-conducteurs repose largement sur des environnements de traitement ultra-propres. À mesure que les nœuds avancés évoluent vers 5 nm, 3 nm et au-delà, même les particules de contamination à l’échelle nanométrique ou les traces d’impuretés métalliques peuvent avoir un impact significatif sur les performances des puces et le rendement de fabrication.

Les armoires pour produits chimiques liquides de haute pureté sont essentielles car elles :

Empêchent la contamination chimique
Assurent un distribution constante des produits chimiques
Protègent les opérateurs contre toute exposition dangereuse
Améliorent la répétabilité des processus
Soutiennent les environnements de fabrication automatisés
Renforcent la sécurité des installations et la conformité réglementaire
Dans les usines de semi-conducteurs, la stabilité des processus affecte directement l’efficacité de la production et le rendement des plaquettes. Un système de distribution de produits chimiques mal conçu peut introduire des particules, des gaz dissous ou des contaminants métalliques qui compromettent des lots de production entiers.

C’est pourquoi les armoires haute pureté sont conçues à partir de matériaux de qualité semi-conductrice, de la technologie de soudage orbital, de surfaces électropolies et de systèmes de surveillance avancés afin de maintenir les niveaux de pureté les plus élevés.

Composants clés des armoires pour produits chimiques liquides de haute pureté
1. Enceinte de l’armoire
L’enceinte de l’armoire assure une protection physique et le confinement chimique. Elle est généralement fabriquée à partir de :

d’acier inoxydable 304 ou 316L
d’acier thermolaqué
de polypropylène (PP)
de structures revêtues de PVDF pour les produits chimiques corrosifs
L’enceinte comprend des portes étanches, des orifices de ventilation, des bacs de rétention des déversements et des verrouillages de sécurité.

Pour les applications dans le domaine des semi-conducteurs, l’acier inoxydable avec une finition électropolie est largement privilégié en raison de sa résistance à la corrosion et de sa faible génération de particules.

2. Système d’alimentation en produits chimiques
Le système d’alimentation transfère les produits chimiques depuis les conteneurs sources vers les outils de traitement via des tuyauteries et des vannes ultra-propres.

Les composants types comprennent :

Pompes pneumatiques à membrane
Pompes à soufflet
Tuyauterie de haute pureté
Régulateurs de pression
Clapets anti-retour
Débitmètres
Filtres
Capteurs chimiques
Le système doit maintenir une pression et un débit stables tout en empêchant toute contamination ou dégradation chimique.

3. Vannes et raccords de haute pureté
Les vannes et les raccords jouent un rôle essentiel pour garantir l’étanchéité et des performances de très haute pureté.

Les matériaux couramment utilisés sont les suivants :

PFA
PTFE
PVDF
Acier inoxydable électropoli
Les vannes à membrane sont couramment utilisées car elles minimisent les espaces morts et réduisent le piégeage de particules.

Des raccords de tuyauterie à soudure orbitale sont souvent mis en œuvre pour éliminer les risques de contamination associés aux raccords mécaniques.

4. Systèmes de filtration
Une filtration avancée est nécessaire pour éliminer les particules et les impuretés avant que les produits chimiques n’atteignent les équipements de traitement des semi-conducteurs.

Les filtres peuvent inclure :

Filtres à membrane en PTFE
Filtres à particules ultrafines
Filtres de dégazage
Modules de purification des produits chimiques
Les niveaux de filtration atteignent souvent des spécifications de l’ordre du sous-micron ou du nanomètre.

5. Détection des fuites et capteurs de sécurité
La sécurité est une priorité majeure dans la manipulation des produits chimiques destinés à l’industrie des semi-conducteurs.

Les armoires pour produits chimiques liquides de haute pureté comprennent généralement :

Détecteurs de fuites de produits chimiques
Capteurs de gaz
Alarmes de pression
Systèmes de surveillance du débit
Vannes d’arrêt d’urgence
Interfaces d’extinction d’incendie
Les systèmes de détection de fuites peuvent interrompre automatiquement le débit de produit chimique et déclencher des alarmes dans l’installation si des conditions anormales sont détectées.

Choix des matériaux pour les applications de très haute pureté
La compatibilité des matériaux est l’un des aspects les plus importants de la conception des armoires pour produits chimiques.

Les armoires pour produits chimiques de qualité semi-conductrice doivent éviter :

La contamination par des ions métalliques
Le dégagement de particules
La corrosion chimique
Le dégazage
Les matériaux couramment utilisés sont les suivants :

Matériau Avantages Applications typiques
PFA Excellente résistance chimique Distribution d’acides ultra-purs
PTFE Non réactif et faible contamination Tuyauteries et joints pour produits chimiques
PVDF Propriétés mécaniques élevées Systèmes chimiques corrosifs
Acier inoxydable 316L Haute résistance mécanique et résistance à la corrosion Systèmes structurels et de gaz
Quartz Compatibilité avec les environnements ultra-propres Applications spécialisées
L’électropolissage est couramment appliqué aux surfaces en acier inoxydable afin de réduire la rugosité de surface et de minimiser la génération de particules.

Normes de sécurité et conformité réglementaire
Les produits chimiques utilisés dans l’industrie des semi-conducteurs pouvant être extrêmement dangereux, les armoires de stockage de produits chimiques doivent respecter des normes de sécurité internationales strictes.

Parmi les réglementations importantes, on peut citer :

Normes SEMI
Réglementations NFPA
Exigences d’homologation FM
Directives de sécurité OSHA
Certification CE
Code international de prévention des incendies (IFC)
Les principales caractéristiques de sécurité comprennent :

Systèmes de ventilation
Une ventilation par extraction en continu empêche l’accumulation de vapeurs dangereuses à l’intérieur de l’armoire.

Confinement secondaire
Des bacs de rétention et des systèmes de puisards contiennent les fuites accidentelles de produits chimiques.

Systèmes d’arrêt automatique
Les systèmes d’arrêt d’urgence isolent le flux de produits chimiques en cas d’événements anormaux.

Résistance au feu
Certaines armoires sont conçues avec une structure résistante au feu pour les produits chimiques inflammables.

La conformité à ces normes est essentielle pour les usines de semi-conducteurs opérant dans des environnements hautement réglementés.

Automatisation et technologies de surveillance intelligentes
La fabrication moderne de semi-conducteurs s'appuie de plus en plus sur les technologies d'automatisation de l'Industrie 4.0. Les armoires pour produits chimiques liquides de haute pureté évoluent vers des systèmes intelligents dotés de capacités avancées de surveillance et de communication.

Parmi les fonctionnalités intelligentes courantes, on peut citer :

Systèmes de contrôle basés sur des automates programmables (PLC)
Interfaces homme-machine (IHM)
Surveillance à distance
Analyse du débit en temps réel
Maintenance prédictive
Enregistrement des données
Communication Ethernet et SECS/GEM
Ces technologies améliorent le contrôle des processus, réduisent les temps d’arrêt et permettent la mise en place d’usines de semi-conducteurs entièrement automatisées.

La surveillance en temps réel permet aux opérateurs de suivre :

Les niveaux de produits chimiques
Les débits
La stabilité de la pression
L’état des filtres
L’état des fuites
Les performances des pompes
Les algorithmes de maintenance prédictive permettent d’identifier les premiers signes d’usure des composants avant que des défaillances ne surviennent.

Applications dans les procédés de fabrication de semi-conducteurs
Les armoires de produits chimiques liquides de haute pureté prennent en charge de multiples procédés de fabrication de semi-conducteurs.

Gravure humide
Des systèmes d’alimentation en acides et en solvants sont utilisés pour l’enlèvement sélectif de matière lors du traitement des plaquettes.

Nettoyage des plaquettes
Des produits chimiques ultra-purs sont nécessaires pour éliminer les particules, les résidus organiques et la contamination métallique de la surface des plaquettes.

Photolithographie
Les produits chimiques photorésistants et les révélateurs doivent être fournis avec une pureté et une régularité de débit exceptionnelles.

Polissage chimico-mécanique (CMP)
Les suspensions et les produits chimiques de nettoyage nécessitent une manipulation précise pour préserver la qualité de la surface des plaquettes.

Conditionnement avancé
Les procédés de conditionnement des semi-conducteurs dépendent également de systèmes d’alimentation en produits chimiques de haute pureté pour le nettoyage des substrats et le traitement de surface.

Défis liés à la manipulation des produits chimiques de haute pureté
Malgré les progrès technologiques, les systèmes d’alimentation en produits chimiques pour semi-conducteurs sont confrontés à plusieurs défis techniques.

Contrôle de la contamination
Le maintien d’un niveau ultra-faible de contamination par les particules et les métaux reste un défi permanent.

Compatibilité chimique
Les produits chimiques agressifs, tels que l’acide fluorhydrique, peuvent rapidement dégrader les matériaux incompatibles.

Fiabilité des systèmes
Le fonctionnement continu des usines de fabrication nécessite des pompes, des vannes et des systèmes de surveillance hautement fiables.

Miniaturisation
À mesure que les usines de fabrication deviennent plus compactes, l’encombrement des équipements doit être réduit sans sacrifier les performances.

Conformité environnementale
Les fabricants doivent minimiser les déchets chimiques et les émissions tout en respectant des réglementations environnementales de plus en plus strictes.

Relever ces défis nécessite une innovation continue dans les domaines de la science des matériaux, de la dynamique des fluides et des technologies d’automatisation.

Tendances émergentes dans la conception des armoires à produits chimiques
L’industrie des semi-conducteurs continue de viser une efficacité accrue, une plus grande pureté et des systèmes de fabrication plus intelligents.

Plusieurs tendances importantes façonnent l’avenir des armoires pour produits chimiques liquides de haute pureté.

1. Automatisation accrue
Les systèmes automatisés de changement de produits chimiques réduisent l’exposition des opérateurs et améliorent l’efficacité de la production.

2. Prévention avancée des fuites
Les nouvelles technologies de capteurs offrent des capacités de détection des fuites plus rapides et plus précises.

3. Conception modulaire des systèmes
Les plates-formes modulaires de cabines simplifient l’installation, la maintenance et les extensions futures.

4. Intégration du jumeau numérique
La technologie du jumeau numérique permet la surveillance et la simulation virtuelles des performances de distribution des produits chimiques.

5. Fabrication durable
Les technologies de recyclage des produits chimiques et de réduction des déchets prennent de plus en plus d’importance.

6. Normes de pureté renforcées
Les futurs nœuds de semi-conducteurs exigeront des normes de contrôle de la contamination encore plus strictes.

Avantages des armoires de produits chimiques liquides de haute pureté
La mise en œuvre de systèmes avancés d’armoires de produits chimiques offre des avantages opérationnels significatifs.

Meilleur rendement de production
La distribution de produits chimiques sans contamination améliore la régularité de la production de semi-conducteurs.

Sécurité renforcée
Les systèmes intégrés de surveillance et de confinement réduisent les risques sur le lieu de travail.

Réduction des temps d’arrêt
La surveillance automatisée et la maintenance prédictive améliorent la disponibilité des équipements.

Coûts de maintenance réduits
Des matériaux de haute qualité et une ingénierie de précision prolongent la durée de vie du système.

Conformité réglementaire
Des systèmes de sécurité avancés aident les usines de fabrication à se conformer aux réglementations internationales.

Évolutivité
Les systèmes d’armoires modernes peuvent prendre en charge les futures mises à niveau des processus de fabrication de semi-conducteurs.

Choisir le bon système d’armoires pour produits chimiques
Le choix de l’armoire pour produits chimiques liquides de haute pureté appropriée dépend de plusieurs facteurs.

Les principaux critères à prendre en compte sont les suivants :

Compatibilité chimique
Niveau de pureté requis
Exigences en matière de débit
Agencement des installations
Besoins en automatisation
Conformité aux normes de sécurité
Accessibilité pour la maintenance
Capacité d’extension future
Les fabricants de semi-conducteurs travaillent souvent en étroite collaboration avec des fournisseurs spécialisés dans les systèmes de fluides afin de développer des solutions sur mesure adaptées aux exigences spécifiques des processus.

Régulateurs de pression de gaz ultra-hauts de pureté à haut débit
Régulateurs de pression de gaz ultra-hauts de pureté à haut débit
Conclusion
Les armoires de produits chimiques liquides de haute pureté sont des composants indispensables dans les installations modernes de fabrication de semi-conducteurs. À mesure que les dispositifs à semi-conducteurs continuent d’évoluer vers des géométries plus petites et des performances plus élevées, le besoin de systèmes de distribution de produits chimiques ultra-propres, sûrs et fiables devient de plus en plus crucial.

Ces armoires protègent non seulement les processus sensibles de fabrication des semi-conducteurs contre la contamination, mais garantissent également la sécurité des opérateurs, la conformité environnementale et l’efficacité de la production. Grâce à des matériaux de pointe, à une automatisation intelligente, à un contrôle précis des fluides et à une ingénierie de sécurité rigoureuse, les armoires pour produits chimiques liquides de haute pureté répondent aux exigences strictes de la fabrication de semi-conducteurs de nouvelle génération.

Alors que l’industrie des semi-conducteurs s’oriente vers des nœuds plus avancés, les puces d’IA, le calcul haute performance et les technologies d’encapsulation de pointe, le rôle des systèmes de manipulation de produits chimiques de haute pureté continuera de prendre de l’ampleur. Les fabricants qui investissent dans une infrastructure d’armoires pour produits chimiques de haute qualité seront mieux placés pour atteindre une stabilité de processus supérieure, des rendements de plaquettes plus élevés et une fiabilité opérationnelle à long terme sur le marché des semi-conducteurs en pleine évolution.

Pour en savoir plus sur les armoires de produits chimiques liquides de haute pureté destinées à la fabrication de semi-conducteurs, rendez-vous sur le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
