Dans la fabrication moderne de semi-conducteurs, les systèmes d’alimentation en gaz comptent parmi les infrastructures les plus critiques au sein d’une usine de fabrication (fab). Des procédés tels que le dépôt chimique en phase vapeur (CVD), le dépôt par couche atomique (ALD), l’implantation ionique et la gravure au plasma reposent tous sur des gaz spéciaux ultra-purs fournis avec une précision absolue. Même une contamination microscopique, la génération de particules ou une fuite peuvent avoir un impact négatif sur le rendement des plaquettes, la fiabilité des dispositifs et la stabilité des procédés.

C’est pourquoi les vannes de très haute pureté (UHP) jouent un rôle central dans les systèmes de distribution de gaz pour semi-conducteurs. Parmi les nombreuses technologies de vannes disponibles, deux modèles dominent le secteur : les vannes à membrane de très haute pureté et les vannes à soufflet. Toutes deux sont conçues pour les applications de gaz purs, mais leurs structures, leurs mécanismes d’étanchéité et leurs caractéristiques de fonctionnement diffèrent considérablement.

Cet article explore les différences entre les vannes à membrane UHP et les vannes à soufflet, compare leurs performances dans les systèmes de gaz pour semi-conducteurs et explique quelle technologie de vanne est la mieux adaptée à des applications spécifiques dans ce domaine.

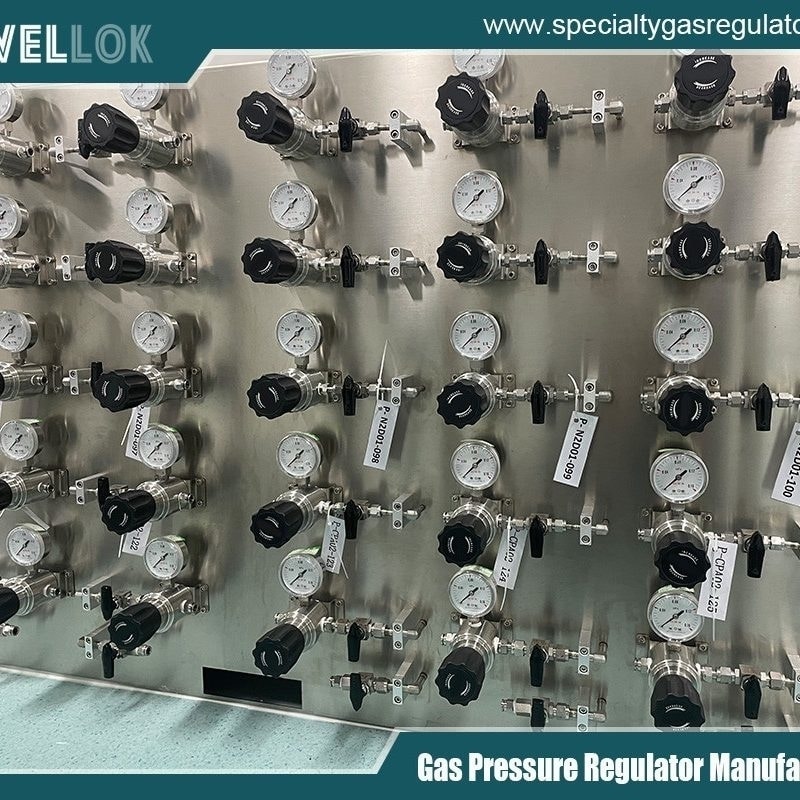

Vannes à membrane et réducteurs de pression en acier inoxydable 316L de très haute pureté (UHP)
Vannes à membrane et réducteurs de pression en acier inoxydable 316L de très haute pureté (UHP)
Comprendre les exigences des systèmes de gaz pour semi-conducteurs
Les systèmes de gaz pour semi-conducteurs sont bien plus exigeants que les systèmes industriels conventionnels de traitement des fluides. Les usines de fabrication modernes utilisent couramment des gaz dont les niveaux de pureté atteignent 5N, 6N, voire plus de 99,9999 %. De nombreux gaz de procédé sont également corrosifs, toxiques, pyrophoriques ou sensibles à l’humidité.

Les exigences typiques des systèmes de gaz pour semi-conducteurs comprennent :

Taux de fuite extrêmement faibles
Génération minimale de particules
Faible volume mort
Excellente efficacité de purge
Résistance à la corrosion
Durée de vie élevée
Compatibilité avec les environnements sous vide
Contrôle du débit stable et reproductible
Même les plus petites cavités internes peuvent piéger de l’humidité ou des hydrocarbures, qui seront ensuite relâchés dans le flux gazeux sous forme de contaminants. Il est donc essentiel de réduire au minimum le volume mort dans les systèmes de gaz UHP.

Pour répondre à ces normes rigoureuses, les fabricants de semi-conducteurs utilisent généralement des vannes en acier inoxydable 316L électropolies, assemblées en salle blanche et soumises à des tests de fuite à l’hélium garantissant des taux de fuite extrêmement faibles.

Qu’est-ce qu’une vanne à membrane ultra-haute pureté ?
Une vanne à membrane ultra-haute pureté utilise une membrane flexible pour isoler le gaz de process de l’actionneur et des composants mécaniques mobiles. La membrane se déplace verticalement pour assurer l’étanchéité contre le siège de la vanne, ouvrant ou fermant ainsi le passage du gaz.

La membrane agit comme une barrière physique entre le gaz et les pièces mécaniques externes, éliminant ainsi le recours aux joints de tige traditionnels. Cette conception réduit considérablement les risques de fuite et de contamination.

Caractéristiques clés des vannes à membrane UHP
1. Faible génération de particules
Les vannes à membrane sont spécialement conçues pour minimiser les frottements et éliminer les pièces coulissantes au sein du circuit d’écoulement en contact avec le fluide. Cela réduit la génération de particules pendant le fonctionnement, ce qui les rend idéales pour les procédés de semi-conducteurs.

2. Volume mort minimal
Les vannes à membrane UHP modernes présentent des géométries internes optimisées, avec des conceptions sans cavités ou à volume mort quasi nul. Cela améliore l’efficacité de la purge et réduit le piégeage de gaz.

3. Excellente étanchéité
Les vannes à membrane de haute qualité atteignent généralement des taux de fuite d’hélium inférieurs à 1×10⁻⁹ std·cm³/s He, ce qui les rend adaptées à la manipulation de gaz toxiques et corrosifs.

4. Propreté de surface supérieure
La plupart des vannes à membrane de qualité semi-conductrice utilisent :

Des surfaces internes électropolies
De l’acier inoxydable 316L VIM/VAR
Un nettoyage par ultrasons
Un assemblage et un conditionnement en salle blanche
Ces procédés contribuent à respecter les normes de pureté des gaz ultra-propres.

5. Haute résistance à la corrosion
Les vannes à membrane UHP sont largement utilisées avec des gaz corrosifs tels que :

HCl
Cl₂
NH₃
WF₆
HF
Les membranes en alliage spécial et l’acier inoxydable électropoli améliorent la compatibilité chimique et la fiabilité à long terme.

Qu’est-ce qu’une vanne à soufflet ?
Une vanne à soufflet utilise un ensemble de soufflets métalliques soudés pour isoler le gaz de process de l’environnement extérieur. Les soufflets se dilatent et se contractent pendant le fonctionnement de la vanne tout en assurant une étanchéité hermétique.

Contrairement aux vannes à membrane, les vannes à soufflet sont souvent utilisées dans les systèmes sous vide, les applications à haute température et les systèmes de gaz à haute pression, où l’étanchéité métal contre métal offre une durabilité accrue.

Les vannes à soufflet sont couramment utilisées dans :

Les systèmes à ultra-vide (UHV)
L’instrumentation analytique
Les laboratoires de recherche
Les systèmes de transfert sous vide
Certains équipements de traitement des semi-conducteurs
Caractéristiques principales des vannes à soufflet
1. Étanchéité métallique hermétique
Les vannes à soufflet utilisent des soufflets entièrement métalliques soudés, offrant des performances d’étanchéité extrêmement fiables dans des conditions de vide.

Cela les rend particulièrement adaptées aux applications suivantes :

L’isolation sous vide
Les environnements à haute température
Les chambres à vide
Les systèmes de gaz analytiques
2. Capacité à supporter des pressions et des températures plus élevées
Par rapport aux vannes à membrane, les vannes à soufflet supportent généralement :

Des températures de fonctionnement plus élevées
Des plages de pression plus étendues
Des cycles de vide plus agressifs
3. Meilleure résistance à la fatigue structurelle
Les soufflets métalliques peuvent offrir une excellente durabilité dans certaines applications mécaniques exigeantes, en particulier lorsque une construction sans élastomère est requise.

4. Volume interne légèrement plus important
La conception des vannes à soufflet comprend souvent des cavités internes plus grandes que celles des vannes à membrane. Cela peut augmenter le volume mort et réduire l’efficacité de la purge dans les applications de distribution de gaz de très haute pureté.

Vanne à membrane vs vanne à soufflet : comparaison technique
1. Performances en matière de pureté
Avantage de la vanne à membrane
Pour les systèmes d’alimentation en gaz destinés à l’industrie des semi-conducteurs, la pureté est généralement la priorité absolue. Les vannes à membrane sont spécifiquement optimisées pour la manipulation de gaz ultra-propres, avec un minimum de zones de piégeage internes et une génération réduite de particules.

Les vannes à soufflet peuvent présenter des espaces internes plus vastes et des parcours d’écoulement plus complexes, ce qui peut accroître le risque de contamination lors de la commutation et de la purge des gaz.

À mesure que les nœuds des semi-conducteurs continuent de se réduire en dessous de 5 nm, la tolérance à la contamination devient de plus en plus stricte. Il est essentiel de minimiser l’humidité et les hydrocarbures piégés.

Vainqueur : la vanne à membrane

2. Génération de particules
La contamination par les particules est l’une des principales causes de défauts des plaquettes.

Les vannes à membrane réduisent la génération de particules pour les raisons suivantes :

Aucun joint coulissant de tige n’entre en contact avec le gaz de processus
Les surfaces lisses électropolies réduisent les frottements
Les voies d’écoulement sont optimisées pour la propreté
Les vannes à soufflet peuvent générer des niveaux de particules légèrement plus élevés en raison du mouvement de leur soufflet et de leur géométrie interne.

Vainqueur : la vanne à membrane

3. Étanchéité
Les deux types de vannes offrent une étanchéité exceptionnelle.

Les vannes à soufflet assurent une excellente étanchéité hermétique dans les environnements sous vide, tandis que les vannes à membrane présentent des taux de fuite d’hélium extrêmement faibles, adaptés aux gaz toxiques utilisés en semi-conducteurs.

Pour la plupart des panneaux de gaz pour semi-conducteurs et des boîtiers de distribution de vannes (VMB), les vannes à membrane dépassent déjà les exigences en matière d’étanchéité.

Vainqueur : Égalité

4. Compatibilité avec le vide
Les vannes à soufflet sont souvent privilégiées dans les applications à ultra-haut vide, car leurs structures d’étanchéité entièrement métalliques offrent des performances exceptionnelles dans des conditions de vide poussé.

Les vannes à membrane peuvent également fonctionner sous vide, mais les vannes à soufflet dominent traditionnellement les systèmes spécialisés d’isolation sous vide.

Vainqueur : vanne à soufflet

5. Volume mort et efficacité de purge
Le volume mort constitue une préoccupation majeure dans les systèmes d’alimentation en gaz pour semi-conducteurs, car le gaz piégé peut entraîner :

Une contamination croisée
Une rétention d’humidité
Un changement de gaz plus lent
Des temps de purge plus longs
Les vannes à membrane présentent généralement :

Des voies d’écoulement compactes
Un espace mort quasi nul
Une efficacité de purge plus rapide
Les vannes à soufflet possèdent généralement des cavités internes plus grandes.

Vainqueur : la vanne à membrane

6. Entretien et facilité de maintenance
Les vannes à membrane sont relativement faciles à entretenir et à remplacer au sein des armoires à gaz et des systèmes de distribution destinés à l’industrie des semi-conducteurs.

Les ensembles à soufflet peuvent s’avérer plus complexes et plus coûteux à réparer en cas de rupture par fatigue.

Vainqueur : la vanne à membrane

7. Résistance aux hautes températures
Les vannes à soufflet supportent généralement des températures plus élevées que les vannes à membrane, car elles reposent sur des structures d’étanchéité entièrement métalliques.

Cela rend les vannes à soufflet particulièrement adaptées aux applications suivantes :

Fours à vide
Systèmes d’analyse
Environnements de processus à haute température
Vainqueur : vanne à soufflet

Quelle vanne est la mieux adaptée aux systèmes de gaz pour semi-conducteurs ?
Pour la majorité des applications de distribution de gaz pour semi-conducteurs, les vannes à membrane ultra-haute pureté sont considérées comme le choix optimal.

Les experts du secteur s’accordent à considérer les vannes à membrane comme la solution standard pour :

Les armoires à gaz
Les boîtiers de distribution de vannes (VMB)
Les « gas sticks »
La distribution de gaz spéciaux en vrac
Les systèmes de raccordement d’outils
Les panneaux de contrôle de gaz au point d’utilisation
Leurs avantages comprennent :

Une génération de particules réduite
Une meilleure efficacité de purge
Un volume mort réduit
Une excellente résistance à la corrosion
Une durée de vie élevée
Une propreté supérieure
Ces caractéristiques contribuent directement aux objectifs de fabrication des semi-conducteurs, à savoir maximiser le rendement et maintenir des conditions de processus ultra-propres.

Les vannes à soufflet restent utiles dans des applications spécialisées impliquant :

Les systèmes à ultra-vide
Les procédés à haute température
L’instrumentation sous vide
Les équipements de recherche et d’analyse
Cependant, pour la distribution courante de gaz spéciaux destinés à l’industrie des semi-conducteurs, les vannes à membrane sont généralement privilégiées.

Applications typiques dans l’industrie des semi-conducteurs pour chaque type de vanne
Applications des vannes à membrane UHP
Armoires à gaz pour semi-conducteurs
Systèmes VMB/VMP
Distribution de gaz CVD
Contrôle des gaz de procédé ALD
Distribution de gaz spéciaux en vrac
Systèmes de gaz de purge
Manipulation de gaz toxiques
Distribution de gaz corrosifs
Applications des vannes à soufflet
Chambres à vide ultra-élevé
Systèmes de transfert sous vide
Équipements de recherche
Instrumentation analytique
Conduites sous vide à haute température
Applications d’isolation sous vide
Tendances futures de la technologie des vannes UHP
À mesure que la fabrication de semi-conducteurs évolue vers des nœuds de processus plus petits et des technologies d’encapsulation plus avancées, les exigences en matière de vannes UHP continuent d’évoluer.

Les développements futurs des vannes se concentrent sur :

Une génération de particules réduite
Réduction du volume mort
Accélération des cycles de purge
Amélioration de la résistance à la corrosion
Augmentation de la durée de vie
Actionnement pneumatique intelligent
Technologies avancées de traitement de surface
Les fabricants ont également de plus en plus recours à :

L’acier inoxydable VIM/VAR
Des méthodes d’électropolissage améliorées
Des processus d’assemblage certifiés pour les salles blanches
Des tests de fuite à l’hélium optimisés
Ces améliorations visent à répondre aux exigences croissantes de la fabrication avancée de semi-conducteurs et de la production de puces de nouvelle génération.

Système de collecteur d’hydrogène gazeux à haute pression
Système de collecteur d’hydrogène gazeux à haute pression
Conclusion
Les vannes à membrane et les vannes à soufflet ultra-haute pureté jouent toutes deux un rôle important dans les systèmes de contrôle des fluides pour semi-conducteurs, mais elles sont optimisées pour des environnements de fonctionnement différents.

Les vannes à membrane excellent dans :

La manipulation de gaz ultra-propres
La faible génération de particules
Un volume mort minimal
La distribution de gaz pour les semi-conducteurs
Les applications avec des gaz spéciaux corrosifs
Les vannes à soufflet excellent dans :

L’isolation sous vide
Les systèmes à haute température
Les environnements sous vide ultra-poussé
Les applications analytiques spécialisées
Pour la plupart des systèmes d’alimentation en gaz destinés à l’industrie des semi-conducteurs, la vanne à membrane ultra-haute pureté reste la solution privilégiée, car elle offre le meilleur compromis entre pureté, étanchéité, efficacité de purge et contrôle de la contamination.

Alors que la fabrication de semi-conducteurs continue d’évoluer vers des technologies de processus de plus en plus avancées, l’importance des vannes à membrane UHP haute performance ne fera que croître.

Pour en savoir plus sur la comparaison entre les vannes à membrane ultra-haute pureté et les vannes à soufflet : laquelle est la mieux adaptée aux systèmes de gaz pour semi-conducteurs ? Rendez-vous sur le site de Jewellok à l'adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ pour plus d'informations.
