Introduction
Alors que la fabrication de semi-conducteurs, la production photovoltaïque, la transformation pharmaceutique et les industries chimiques de pointe continuent d’évoluer vers une précision et une automatisation accrues, la demande en systèmes de manipulation des produits chimiques plus sûrs et plus efficaces a considérablement augmenté. Les produits chimiques dangereux tels que les acides, les solvants, les précurseurs toxiques et les liquides corrosifs sont largement utilisés dans les environnements de production modernes. Une mauvaise manipulation de ces produits chimiques peut entraîner de graves risques pour la sécurité, une contamination de l’environnement, des dommages matériels et des arrêts de production.

Pour relever ces défis, le module de distribution de produits chimiques (CDM) est devenu un sous-système essentiel dans les installations industrielles modernes. Un CDM est une plateforme intégrée de gestion des produits chimiques conçue pour stocker, transférer, surveiller et distribuer en toute sécurité les produits chimiques depuis des conteneurs de vrac vers les équipements de traitement, avec une grande précision et une fiabilité élevée. Par rapport aux méthodes traditionnelles de transfert manuel des produits chimiques, les CDM modernes réduisent considérablement l’exposition humaine, améliorent la stabilité des processus et favorisent l’automatisation intelligente des usines.

Cet article explore les principes de conception, les technologies clés, les considérations de sécurité et les tendances de développement futures des modules de distribution de produits chimiques de nouvelle génération, visant à garantir une manipulation plus sûre des produits chimiques et une efficacité opérationnelle accrue.

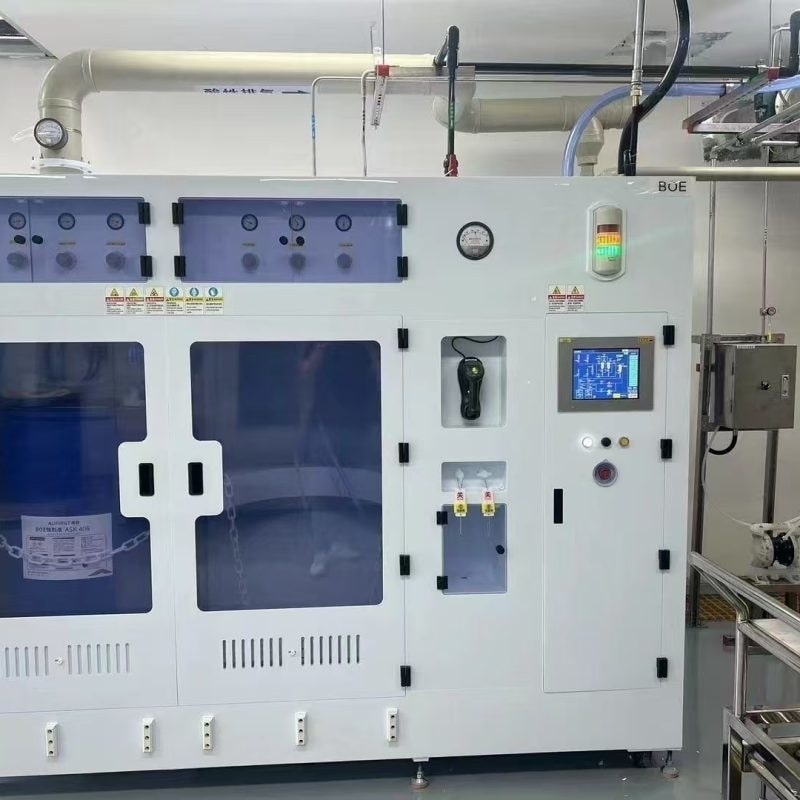

Module de distribution de produits chimiques (CDM) et système de distribution de produits chimiques (CDS)
Module de distribution de produits chimiques (CDM) et système de distribution de produits chimiques (CDS)
Qu’est-ce qu’un module de distribution de produits chimiques (CDM) ?
Un module de distribution de produits chimiques est un système technique qui automatise la distribution de produits chimiques liquides depuis des cuves de stockage vers des outils de fabrication ou des chambres de traitement. Il comprend généralement :

Des cuves de stockage de produits chimiques
Des pompes et des systèmes de régulation de pression
Des vannes et des collecteurs
Des unités de filtration
Des capteurs et des dispositifs de surveillance
Des systèmes de détection de fuites
Des logiciels de contrôle et des systèmes PLC
Des mécanismes de verrouillage de sécurité
Les CDM sont largement utilisés dans les secteurs où une distribution de produits chimiques ultra-propre et hautement contrôlée est essentielle, en particulier dans les usines de semi-conducteurs et les environnements de fabrication de haute pureté.

Les principaux objectifs d’un système CDM sont les suivants :

Transfert sécurisé des produits chimiques
Contrôle précis du débit et de la pression
Prévention de la contamination
Réduction au minimum des déchets chimiques
Réduction de l’exposition des opérateurs
Surveillance en temps réel et gestion des alarmes
À mesure que les réglementations environnementales et les normes de sécurité au travail deviennent de plus en plus strictes, les systèmes CDM modernes doivent allier efficacité opérationnelle et protection avancée en matière de sécurité.

Les défis des systèmes traditionnels de manipulation des produits chimiques
Les systèmes traditionnels de manipulation des produits chimiques reposent souvent largement sur des opérations manuelles et des équipements autonomes. Bien que fonctionnels, ces systèmes présentent plusieurs limites et soulevent des préoccupations en matière de sécurité.

1. Risque élevé d’exposition aux produits chimiques
Les opérateurs peuvent être exposés à des vapeurs toxiques ou à des liquides corrosifs lors des opérations manuelles de remplacement des produits chimiques, d’échantillonnage ou de maintenance. L’exposition à des produits chimiques tels que l’acide fluorhydrique, l’acide sulfurique ou les solvants organiques peut entraîner de graves risques pour la santé.

2. Fuites et risques environnementaux
Les raccords de tuyauterie conventionnels et les procédures de transfert manuelles augmentent le risque de fuites, de déversements et de rejets accidentels. Même de petites fuites peuvent contaminer les environnements de salles blanches et entraîner des incidents de sécurité majeurs.

3. Contrôle des procédés irrégulier
Les systèmes manuels d’alimentation en produits chimiques ne disposent souvent pas d’une régulation précise du débit ni d’une surveillance automatisée. Cela peut entraîner des conditions de procédé instables, affectant la qualité des produits et le rendement de fabrication.

4. Problèmes liés aux particules et à la contamination
Des secteurs tels que la fabrication de semi-conducteurs nécessitent des produits chimiques d’une pureté ultra-élevée. Les systèmes traditionnels peuvent introduire des particules, une contamination métallique ou des bulles d’air dans le flux de processus.

5. Capacités d’automatisation limitées
Les anciens systèmes sont difficiles à intégrer aux architectures d’usines intelligentes de l’Industrie 4.0. L'acquisition de données et la surveillance à distance limitées réduisent la visibilité opérationnelle et les capacités de maintenance prédictive.

Ces défis ont accéléré le développement de modules de distribution de produits chimiques (CDM) de nouvelle génération, spécialement conçus pour une manipulation plus sûre et plus intelligente des produits chimiques.

Principes de conception fondamentaux des CDM de nouvelle génération
Les modules de distribution de produits chimiques modernes sont conçus selon plusieurs principes de conception clés.

1. Une architecture axée sur la sécurité
La sécurité est la priorité absolue dans la conception des CDM. Des mécanismes de sécurité avancés sont intégrés à chaque étape de la manipulation des produits chimiques.

Les principales caractéristiques de sécurité comprennent :

Systèmes de tuyauterie à double confinement
Capteurs automatiques de détection de fuites
Fonctions d’arrêt d’urgence (ESD)
Surveillance des gaz et des vapeurs
Protection par décompression
Construction de l’armoire résistante au feu
Intégration d’un système de ventilation par aspiration
Bacs de rétention en cas de déversement de produits chimiques
Les CDM modernes intègrent également des systèmes d’alarme automatiques capables de déclencher des vannes d’isolement et d’arrêter immédiatement le transfert de produits chimiques dès la détection de conditions anormales.

2. Conception d’un circuit de fluide à haute pureté
Le maintien de la pureté des produits chimiques est essentiel pour les applications dans les secteurs des semi-conducteurs et de l’industrie pharmaceutique. Les CDM de nouvelle génération utilisent des composants de circuit de fluide ultra-propres, tels que :

Des tubes en acier inoxydable électropoli
Des matériaux en contact avec le fluide en PFA et PTFE
Des vannes à membrane UHP
Des filtres de haute pureté
Des raccords soudés par orbite
La réduction au minimum des « bras morts » constitue une autre stratégie de conception importante. Des surfaces internes lisses et des parcours d’écoulement optimisés contribuent à empêcher l’accumulation de particules et la formation de résidus chimiques.

3. Automatisation intelligente et contrôle intelligent
Les CDM avancés sont de plus en plus intégrés à des systèmes d’automatisation intelligents. Les plateformes de contrôle basées sur des automates programmables (PLC) et les protocoles de communication industriels permettent une surveillance en temps réel et une gestion précise des processus.

Les principales fonctions d’automatisation comprennent :

Le réapprovisionnement automatisé en produits chimiques
Le contrôle numérique du débit
La stabilisation de la pression
Le suivi de la consommation de produits chimiques
Les alertes de maintenance prédictive
Tableaux de bord de surveillance à distance
Traçabilité des lots
Fonctionnement basé sur des recettes
Grâce à l’intégration des technologies de l’Internet industriel des objets (IIoT), les CDM peuvent communiquer directement avec les systèmes de gestion d’usine et les équipements de process, soutenant ainsi les initiatives de fabrication intelligente.

4. Conception modulaire et évolutive
Les installations de production modernes nécessitent des systèmes flexibles capables de s’adapter à l’évolution des exigences de process. L’architecture modulaire des CDM permet aux fabricants d’étendre ou de personnaliser facilement leurs systèmes.

Les avantages de la conception modulaire sont les suivants :

Installation plus rapide
Maintenance simplifiée
Réduction des temps d’arrêt
Mises à niveau futures plus faciles
Coûts de cycle de vie réduits
Une approche modulaire permet également d’isoler indépendamment les différents canaux d’alimentation en produits chimiques, ce qui améliore la sécurité et la fiabilité opérationnelle.

Composants essentiels des systèmes CDM avancés
Stockage et confinement des produits chimiques
Les cuves de stockage des produits chimiques doivent être compatibles avec les produits chimiques agressifs et conçues pour empêcher toute contamination. Les matériaux couramment utilisés sont les suivants :

HDPE
PVDF
PFA
Acier inoxydable 316L
Des structures de confinement secondaires sont souvent intégrées pour capter les fuites et empêcher la propagation des déversements de produits chimiques.

Systèmes de pompage et de régulation de pression
Un transfert précis des produits chimiques nécessite un contrôle stable de la pression et du débit. Selon l’application, les CDM peuvent utiliser :

Des pompes à membrane
Des pompes à soufflet
Des pompes pneumatiques
Des pompes à accouplement magnétique
Des régulateurs de pression et des régulateurs de débit massique avancés garantissent un acheminement constant des produits chimiques vers les équipements de traitement.

Vannes et collecteurs haute pureté
Les vannes comptent parmi les composants les plus critiques d’un CDM. Les vannes à membrane haute performance sont largement utilisées car elles offrent :

Une faible génération de particules
Une excellente résistance chimique
Une étanchéité parfaite
Un volume mort minimal
Une longue durée de vie
La conception des collecteurs joue également un rôle majeur dans le maintien de la stabilité du débit et la réduction du risque de contamination.

Systèmes de filtration
Les systèmes de filtration haute pureté éliminent les particules et les contaminants avant que les produits chimiques n’atteignent les équipements de production. La filtration en plusieurs étapes peut inclure :

La préfiltration
La filtration fine
Une filtration membranaire ultra-fine
Le choix approprié des filtres est essentiel pour trouver le juste équilibre entre les performances de débit et le contrôle de la contamination.

Capteurs et dispositifs de surveillance
Les CDM modernes intègrent de multiples capteurs pour une surveillance en temps réel, notamment :

Des capteurs de pression
Des débitmètres
Des capteurs de température
Des capteurs de niveau de liquide
Des capteurs de détection de fuites
Des moniteurs de conductivité
La surveillance continue améliore la stabilité du processus et permet une détection rapide des défaillances.

Technologies de sécurité avancées dans les CDM modernes
Détection des fuites et isolation automatique
Les systèmes de nouvelle génération utilisent des capteurs de détection de fuites hautement sensibles, capables d’identifier les fuites chimiques les plus infimes. Dès qu’une fuite est détectée, le système peut :

Fermer automatiquement les vannes d’isolement
Arrêter immédiatement les pompes
Activer les systèmes d’évacuation
Déclencher des alarmes visuelles et sonores
Cette réaction rapide minimise les risques pour le personnel et les équipements.

Intégration d’un système de ventilation d’évacuation
De nombreux produits chimiques dangereux dégagent des fumées ou des vapeurs toxiques. Les CDM avancés sont conçus avec des systèmes de ventilation d’évacuation intégrés afin d’éliminer en toute sécurité les contaminants en suspension dans l’air.

La conception des enceintes à pression négative contribue à empêcher les fuites de vapeurs dans les salles blanches.

Verrouillages de sécurité redondants
De multiples verrouillages de sécurité sont utilisés pour prévenir les opérations incorrectes et les défaillances du système. En voici quelques exemples :

Verrouillages des portes
Verrouillages liés aux limites de pression
Logique de vérification du débit
Contrôles d’identification des produits chimiques
Circuits d’arrêt d’urgence
Ces fonctionnalités améliorent considérablement la sécurité opérationnelle.

Enregistrement des données et traçabilité
Les CDM modernes prennent en charge l’enregistrement continu des données concernant :

Les registres d’utilisation des produits chimiques
L’historique des alarmes
Le suivi de la maintenance
Les paramètres de processus
Les actions des opérateurs
La traçabilité est particulièrement importante dans les industries des semi-conducteurs et pharmaceutiques, où des normes de qualité strictes doivent être respectées.

Applications des modules de distribution de produits chimiques
Fabrication de semi-conducteurs
Les usines de semi-conducteurs utilisent largement les CDM pour la distribution :

de photorésines
d’acides
de solvants
de suspensions CMP
de produits chimiques de nettoyage de haute pureté
Un fonctionnement ultra-propre et un contrôle précis des produits chimiques sont essentiels pour la production de puces de pointe.

Industries pharmaceutiques et biotechnologiques
Dans la production pharmaceutique, les CDM contribuent à garantir des processus de manipulation des produits chimiques stériles et exempts de contamination, tout en améliorant la sécurité des opérateurs.

Usines de traitement chimique
Les installations de fabrication de produits chimiques utilisent les CDM pour automatiser le transfert de liquides corrosifs et dangereux, tout en réduisant les risques liés à la manipulation manuelle.

Fabrication de panneaux solaires et de batteries
Les processus de fabrication des batteries au lithium et des panneaux photovoltaïques nécessitent des systèmes de distribution de produits chimiques hautement contrôlés afin de maintenir une qualité de production constante.

Tendances futures de la technologie CDM
Maintenance prédictive basée sur l’IA
Les technologies d’intelligence artificielle et d’apprentissage automatique sont de plus en plus intégrées aux plateformes CDM. L’analyse prédictive permet d’identifier les premiers signes de :

Dégradation des pompes
Usure des vannes
Instabilité du débit
Colmatage des filtres
Cela permet de réduire les temps d’arrêt imprévus et les coûts de maintenance.

Technologie du jumeau numérique
Les systèmes de jumeau numérique créent des modèles virtuels des opérations des CDM, permettant aux ingénieurs de simuler le comportement du système, d’optimiser les performances et d’améliorer les stratégies de sécurité avant de mettre en œuvre des changements dans des environnements de production réels.

Durabilité renforcée
La durabilité environnementale devient une priorité majeure en matière de conception. Les futurs CDM devraient se concentrer sur :

La réduction des déchets chimiques
La baisse de la consommation d’énergie
L’amélioration des capacités de recyclage
La réduction des émissions
La conformité aux normes de fabrication respectueuses de l’environnement
Une utilisation efficace des produits chimiques améliore non seulement la durabilité, mais réduit également les coûts d’exploitation.

Une intégration accrue avec les usines intelligentes
À mesure que l’adoption de l’Industrie 4.0 se généralise, les CDM seront de plus en plus interconnectés avec :

Les systèmes MES
Les plateformes SCADA
Les réseaux d’automatisation industrielle
Les systèmes d’analyse basés sur le cloud
Cette intégration permet une surveillance centralisée, des diagnostics à distance et une optimisation de la production en temps réel.

Régulateur de contre-pression vs régulateur réducteur de pression
Régulateur de contre-pression vs régulateur réducteur de pression
Conclusion
La nouvelle génération de modules de distribution de produits chimiques (CDM) représente une avancée majeure dans la technologie de manipulation des produits chimiques industriels. En combinant un contrôle des fluides de haute pureté, une automatisation intelligente, une conception modulaire et des systèmes de sécurité avancés, les CDM modernes améliorent considérablement la sécurité opérationnelle, la fiabilité des processus et l’efficacité de la fabrication.

À mesure que les industries continuent de s'orienter vers une production plus intelligente et plus respectueuse de l'environnement, le rôle des CDM deviendra encore plus crucial. Les entreprises qui investissent dans des technologies CDM avancées peuvent bénéficier de lieux de travail plus sûrs, d'une meilleure qualité des produits, d'une réduction des temps d'arrêt et d'une meilleure conformité aux réglementations environnementales et de sécurité de plus en plus strictes.

À l’avenir, des innovations telles que les diagnostics basés sur l’IA, les jumeaux numériques et les systèmes d’usine intelligente entièrement intégrés transformeront encore davantage les opérations de distribution de produits chimiques, créant ainsi une nouvelle norme en matière de manipulation sûre, intelligente et durable des produits chimiques.
