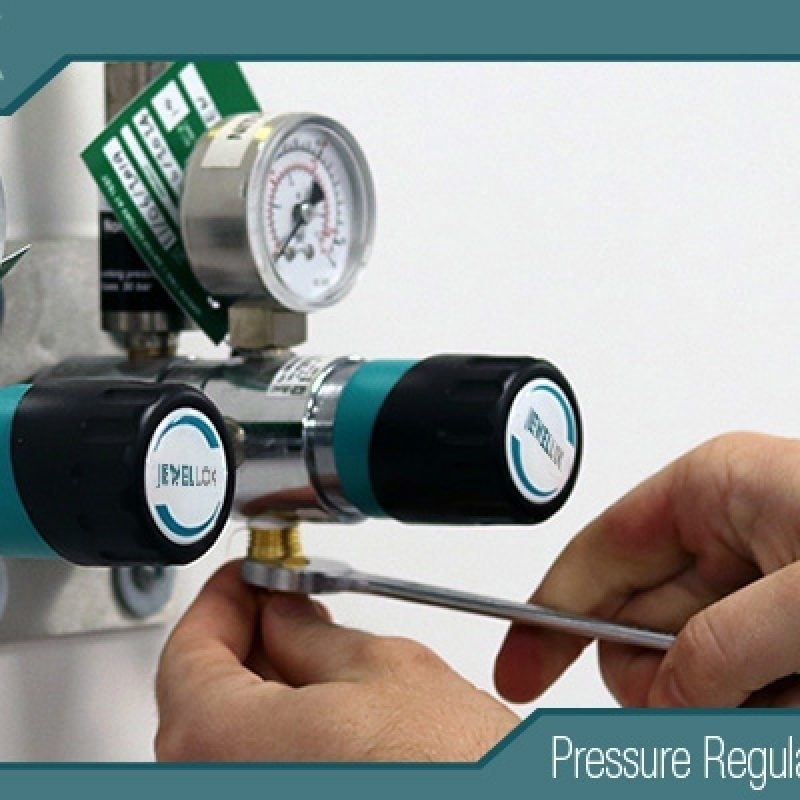

Vannes de gaz de laboratoire UHP à conception étanche et résistante à la corrosion

{{{sourceTextContent.subTitle}}}

Vannes de gaz de laboratoire UHP à conception étanche et résistante à la corrosion

{{{sourceTextContent.description}}}

Les systèmes de gaz de laboratoire à ultra-haute pureté (UHP) jouent un rôle essentiel dans la recherche scientifique moderne, la fabrication de semi-conducteurs, le développement pharmaceutique, la biotechnologie et les laboratoires d'analyse de pointe. Dans ces environnements, la pureté des gaz, l’intégrité du système et la sécurité opérationnelle influencent directement la précision des procédés, la qualité des produits et la fiabilité des équipements. Même une contamination microscopique, une fuite ou la corrosion des matériaux peut compromettre des expériences sensibles et entraîner des pertes opérationnelles considérables.

Parmi tous les composants d’un système d’alimentation en gaz, les vannes de gaz de laboratoire UHP revêtent une importance particulière, car elles régulent le débit de gaz, isolent les conduites de process et maintiennent la pression du système tout en empêchant la contamination et les fuites. Une vanne de gaz UHP correctement conçue doit offrir une étanchéité exceptionnelle, une résistance à la corrosion, une stabilité de pression et une durabilité à long terme dans des conditions de fonctionnement exigeantes.

Les laboratoires utilisant de plus en plus de gaz agressifs tels que le chlorure d’hydrogène (HCl), l’ammoniac (NH₃), le sulfure d’hydrogène (H₂S), le chlore et des gaz spécialisés pour semi-conducteurs, le besoin de conceptions de vannes avancées est devenu plus important que jamais. Les vannes de gaz de laboratoire UHP modernes sont spécialement conçues pour minimiser le volume mort, éliminer la génération de particules, résister aux attaques chimiques et garantir une étanchéité fiable sur des cycles de service prolongés.

Cet article explore les principes de conception, le choix des matériaux, les technologies d’étanchéité et les avantages en termes de performances des vannes de gaz de laboratoire UHP étanches et résistantes à la corrosion, utilisées dans les systèmes de distribution de gaz de haute pureté.

Importance des vannes à gaz UHP dans les applications de laboratoire
Les laboratoires manipulant des gaz de haute pureté ou réactifs nécessitent un contrôle précis du débit et une distribution de gaz exempte de contamination. Les vannes à gaz sont des composants essentiels qui déterminent l’intégrité et la sécurité de l’ensemble du système de gaz.

Les applications typiques en laboratoire comprennent :

L’instrumentation analytique
Systèmes de chromatographie en phase gazeuse
Recherche sur les semi-conducteurs
Laboratoires pharmaceutiques
Systèmes laser
Systèmes de gaz d’étalonnage
Synthèse chimique
Distribution de gaz en salle blanche
Installations de recherche et développement
Dans ces applications, même des fuites extrêmement faibles peuvent introduire des contaminants atmosphériques tels que l’humidité, l’oxygène, les hydrocarbures ou des particules dans le flux de gaz. Une telle contamination peut affecter la précision analytique, endommager les équipements sensibles ou fausser les résultats expérimentaux.

Les vannes UHP étanches permettent de maintenir des niveaux de pureté des gaz allant jusqu’à quelques parties par milliard (ppb) voire quelques parties par trillion (ppt), garantissant ainsi des performances de laboratoire stables et reproductibles.

Exigences de conception clés pour les vannes de gaz de laboratoire UHP
1. Étanchéité exceptionnelle
L’étanchéité est l’une des exigences de performance les plus critiques pour les vannes de gaz UHP. La vanne doit empêcher toute fuite interne et externe dans des conditions de pression et de température variables.

Les vannes UHP haute performance atteignent généralement des taux de fuite aussi faibles que :

1 × 10⁻⁹ cc std/sec d’hélium
1 × 10⁻¹⁰ cc std/sec d’hélium
Ces taux de fuite ultra-faibles sont essentiels pour :

Le confinement des gaz toxiques
La sécurité relative aux gaz dangereux
Les applications sous vide
La distribution de gaz ultra-purs
La stabilité des processus de fabrication de semi-conducteurs
Pour atteindre ce niveau d’étanchéité, les fabricants ont recours à des technologies d’étanchéité avancées, notamment :

Des joints à membrane métal sur métal
Une construction à membrane soudée
Des systèmes de vannes à soufflet
Des surfaces d’étanchéité usinées avec précision
Un test d’étanchéité par spectromètre de masse à l’hélium est généralement effectué sur chaque ensemble de vanne afin de vérifier l’étanchéité avant expédition.

2. Construction résistante à la corrosion
Les systèmes de gaz de laboratoire traitent souvent des gaz hautement corrosifs susceptibles de dégrader les matériaux conventionnels des vannes. La corrosion peut entraîner :

Une contamination des gaz
Une défaillance structurelle
Des fuites
Une durée de vie réduite des vannes
Des coûts de maintenance accrus
Par conséquent, l’utilisation de matériaux résistants à la corrosion est essentielle pour garantir une fiabilité à long terme.

Parmi les gaz corrosifs courants, on trouve :

Le chlorure d’hydrogène (HCl)
Le dioxyde de soufre (SO₂)
Le fluorure d’hydrogène (HF)
Le chlore (Cl₂)
L'ammoniac (NH₃)
L'oxyde nitrique (NO)
Le sulfure d'hydrogène (H₂S)
Pour résister aux attaques chimiques, les vannes UHP sont généralement fabriquées à partir d'alliages d'acier inoxydable de haute qualité, tels que :

L'acier inoxydable 316L
L'acier inoxydable VIM-VAR
L'Hastelloy
Monel
Inconel
Les surfaces internes électropolies améliorent encore la résistance à la corrosion tout en réduisant le piégeage de particules et la rugosité de surface.

3. Conception à volume mort minimal
Le volume mort désigne les poches de gaz piégées à l’intérieur du corps de la vanne, où le gaz peut stagner. Un volume mort excessif peut entraîner plusieurs problèmes :

Contamination du gaz
Accumulation d’humidité
Génération de particules
Inefficacité de la purge
Contamination croisée entre les gaz
Les vannes de gaz de laboratoire UHP modernes utilisent des voies d’écoulement internes optimisées et des structures à membrane compactes pour minimiser l’espace mort.

Les avantages d’une conception à faible volume mort sont les suivants :

Cycles de purge plus rapides
Amélioration de la pureté du gaz
Réduction de la consommation de gaz
Meilleure répétabilité du processus
Un risque de contamination réduit
Cette caractéristique est particulièrement importante dans les applications liées aux semi-conducteurs et à l’analyse, où une commutation rapide des gaz et des conditions d’ultra-propreté sont requises.

La technologie des vannes à membrane dans les applications UHP
Pourquoi les vannes à membrane sont-elles privilégiées ?
Les vannes à membrane sont largement considérées comme la solution privilégiée pour les systèmes de gaz de laboratoire UHP, car elles offrent :

Une excellente étanchéité
Une faible génération de particules
Un volume mort minimal
Une résistance supérieure à la corrosion
Une longue durée de vie
Contrairement aux vannes à garniture traditionnelles, les vannes à membrane isolent le gaz de process du mécanisme d’actionnement à l’aide d’une fine membrane métallique.

Cette conception élimine :

Les fuites au niveau de la tige
La contamination par les lubrifiants
L’usure dynamique des joints
La pénétration de l’air ambiant
Par conséquent, les vannes à membrane sont idéales pour les applications de manipulation de gaz de haute pureté et de gaz dangereux.

Conception à membrane soudée
L’une des technologies d’étanchéité les plus avancées utilisées dans les vannes à gaz UHP est la conception à membrane soudée.

Dans cette configuration :

La membrane est soudée au corps de la vanne au laser
Aucun joint dynamique en élastomère n’entre en contact avec le gaz de procédé
Les voies de fuite externes sont réduites au minimum
Les avantages comprennent :

Des taux de fuite extrêmement faibles
Une résistance à la pression améliorée
Une durée de vie en fatigue améliorée
Une meilleure préservation de la pureté
La compatibilité avec les gaz agressifs
Les vannes à membrane soudée sont couramment utilisées dans :

Les armoires à gaz pour semi-conducteurs
Les panneaux de gaz spéciaux
Les laboratoires d’analyse
Les systèmes de traitement de haute pureté
Choix des matériaux pour la résistance à la corrosion
Acier inoxydable 316L
L’acier inoxydable 316L est le matériau le plus couramment utilisé pour les vannes à gaz UHP en raison de son excellente combinaison de :

Résistance à la corrosion
Résistance mécanique
Soudabilité
Qualité de finition de surface
Sa faible teneur en carbone minimise la précipitation de carbures et améliore la résistance à la corrosion intergranulaire.

Les vannes UHP de haute qualité utilisent souvent :

De l’acier inoxydable
fondu par induction sous vide (VIM)
ou refondu par arc sous vide (VAR)
afin d’améliorer la pureté du matériau et l’homogénéité de la structure.

Technologie d’électropolissage
L’électropolissage est un procédé de traitement de surface essentiel pour les composants des systèmes de gaz UHP.

Au cours de l’électropolissage :

Les irrégularités microscopiques de la surface sont éliminées
La rugosité de surface est réduite
Les contaminants sont éliminés
La résistance à la corrosion s’améliore
Les finitions de surface UHP typiques comprennent :

Ra ≤ 10 μin
Ra ≤ 5 μin
Une surface interne plus lisse réduit la génération de particules et empêche l’adsorption d’humidité, contribuant ainsi à maintenir une pureté ultra-élevée du gaz.

Alliages spécialisés pour les gaz agressifs
Pour les applications extrêmement corrosives, des alliages avancés peuvent être nécessaires.

Hastelloy
L’Hastelloy offre une résistance exceptionnelle aux :

Chlorures
Acides
Produits chimiques oxydants
Corrosion à haute température
Monel
Le Monel est très résistant à :

L'acide fluorhydrique
La corrosion par l'eau de mer
Les environnements alcalins
Inconel
L'Inconel offre :

Une stabilité à haute température
Une résistance à l'oxydation
Une excellente résistance mécanique
Ces matériaux spécialisés sont souvent utilisés dans les systèmes d'alimentation en précurseurs de semi-conducteurs et dans les laboratoires de chimie corrosive.

Contrôle d'étanchéité et assurance qualité
Contrôle d’étanchéité à l’hélium
Le contrôle d’étanchéité à l’hélium est la méthode standard de l’industrie pour vérifier l’intégrité des vannes.

L’hélium est utilisé car :

Il est constitué de molécules très petites
Il est inerte
Il peut pénétrer dans des fuites microscopiques
Il est facilement détectable
Chaque vanne UHP peut être soumise à :

Contrôle d’étanchéité externe
Un test d’étanchéité interne au niveau du siège
Un test de pression
Un test de cycle fonctionnel
Cela garantit une fiabilité constante avant l’installation.

Fabrication en salle blanche
Les vannes de gaz de laboratoire UHP sont généralement fabriquées et assemblées dans des environnements de salle blanche afin de minimiser la contamination.

La production en salle blanche permet d’éviter :

La contamination par des particules
Les résidus d’hydrocarbures
L’exposition à l’humidité
Les impuretés de surface
Les procédures de nettoyage supplémentaires peuvent inclure :

Nettoyage par ultrasons
Rinçage à l’eau déionisée
Séchage à l’azote
Emballage sous vide
Ces contrôles de fabrication sont essentiels pour les systèmes de gaz de qualité semi-conducteur.

Avantages en matière de sécurité des vannes UHP étanches
La manipulation de gaz toxiques, inflammables ou corrosifs nécessite le respect de normes de sécurité strictes.

Les vannes UHP étanches contribuent à réduire les risques liés à :

L’exposition aux gaz toxiques
Les risques d’incendie
Les atmosphères explosives
Les émissions dans l’environnement
Les dommages matériels
Les caractéristiques de sécurité essentielles peuvent inclure :

Des membranes résistantes à l’éclatement
Une conception à fermeture positive
Une construction résistante à la pression
Matériaux ignifuges
Une grande résistance aux cycles de fonctionnement
Ces caractéristiques de sécurité sont particulièrement importantes dans :

Les usines de fabrication de semi-conducteurs
Les laboratoires chimiques
La production pharmaceutique
Les centres de recherche
Applications des vannes à gaz UHP résistantes à la corrosion
Industrie des semi-conducteurs
La fabrication de semi-conducteurs nécessite des gaz d’une pureté extrême pour des procédés tels que :

Dépôt chimique en phase vapeur (CVD)
Gravure
Implantation ionique
Lithographie
Les vannes à membrane UHP contribuent à garantir une alimentation en gaz exempte de contamination tout au long du processus de fabrication.

Laboratoires d’analyse
Dans l’instrumentation analytique, la pureté du gaz influe directement sur la précision des mesures.

Les applications comprennent :

La chromatographie en phase gazeuse
La spectrométrie de masse
Les systèmes ICP-MS
La distribution de gaz d’étalonnage
Les vannes étanches empêchent l’instabilité de la ligne de base et les erreurs de mesure causées par la contamination.

Installations pharmaceutiques et biotechnologiques
Les laboratoires pharmaceutiques utilisent des gaz de haute pureté pour :

Le traitement stérile
Les systèmes de fermentation
Le développement de médicaments
Les essais analytiques
Les vannes résistantes à la corrosion améliorent la fiabilité du système tout en garantissant le respect de normes de qualité strictes.

Systèmes d’alimentation en gaz spéciaux
Les armoires et panneaux de gaz spéciaux nécessitent des vannes UHP fiables, capables de manipuler des gaz dangereux en toute sécurité.

Ces systèmes comprennent souvent :

Des régulateurs de pression
Des purificateurs de gaz
Des dispositifs de contrôle du débit
Des systèmes de coupure automatique
Les vannes à haute intégrité sont essentielles pour garantir la sécurité des opérateurs et la pureté des gaz.

Tendances futures de la technologie des vannes UHP
À mesure que les processus de laboratoire et de fabrication de semi-conducteurs gagnent en sophistication, la technologie des vannes à gaz UHP continue d’évoluer.

Parmi les tendances émergentes, on peut citer :

Surveillance intelligente des vannes
Des capteurs intégrés permettent :

La détection des fuites en temps réel
La surveillance des cycles
La maintenance prédictive
Le diagnostic à distance
Revêtements de surface améliorés
Les revêtements avancés améliorent :

La résistance à la corrosion
Le contrôle des particules
La compatibilité chimique
Conceptions de vannes miniaturisées
Les vannes UHP compactes permettent :

Des panneaux de gaz peu encombrants
Des systèmes de laboratoire modulaires
Des équipements d’analyse portables
Intégration à l’automatisation
Les vannes modernes prennent de plus en plus en charge :

Le contrôle automatisé des gaz
L’intégration aux outils pour semi-conducteurs
Les protocoles de communication numériques
Ces innovations améliorent l’efficacité opérationnelle tout en réduisant les risques liés à la maintenance et à la contamination.

Conclusion
Les vannes de gaz de laboratoire UHP, de conception étanche et résistante à la corrosion, sont des composants essentiels des systèmes modernes d’alimentation en gaz de haute pureté. Leur capacité à maintenir des taux de fuite ultra-faibles, à résister à des environnements chimiques agressifs et à minimiser la contamination les rend indispensables dans la fabrication de semi-conducteurs, les laboratoires d’analyse, les installations pharmaceutiques et les environnements de recherche de pointe.

Grâce à l’utilisation de la technologie des membranes soudées, d’alliages résistants à la corrosion, de surfaces électropolies et de procédés de fabrication de précision, les vannes UHP modernes offrent une fiabilité, une préservation de la pureté et une sécurité opérationnelle exceptionnelles.

Alors que les industries continuent d’exiger des normes de pureté toujours plus élevées et des systèmes de traitement des gaz plus sophistiqués, l’importance de la technologie avancée des vannes de gaz de laboratoire UHP ne fera que croître. Investir dans des vannes de haute qualité, étanches et résistantes à la corrosion, permet non seulement d’améliorer les performances du système, mais aussi de renforcer la sécurité, de réduire les coûts de maintenance et d’assurer une stabilité opérationnelle à long terme dans les applications de laboratoire critiques.

Pour en savoir plus sur les vannes de gaz de laboratoire UHP étanches et résistantes à la corrosion, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
