L'industrie des semi-conducteurs est l'un des secteurs manufacturiers les plus avancés au monde sur le plan technologique. À mesure que les dispositifs à semi-conducteurs deviennent plus petits, plus rapides et plus puissants, le processus de fabrication nécessite des systèmes de manipulation des produits chimiques de plus en plus précis. Parmi les composants les plus critiques des usines de fabrication de semi-conducteurs figurent les unités automatisées de distribution de produits chimiques (CDU), conçues pour stocker, distribuer, surveiller et contrôler en toute sécurité les acides, les solvants et les produits chimiques spécialisés utilisés tout au long des opérations de traitement des plaquettes.

De la gravure humide et du nettoyage des plaquettes au polissage mécano-chimique (CMP) et à la photolithographie, la fabrication de semi-conducteurs repose largement sur des systèmes de distribution de produits chimiques de haute pureté. La moindre contamination, irrégularité de débit ou variation de concentration chimique peut entraîner des défauts sur les plaquettes, une perte de rendement et des temps d’arrêt de production coûteux. C’est pourquoi les unités de distribution de produits chimiques automatisées sont devenues une solution d’infrastructure essentielle pour les usines de semi-conducteurs modernes.

Cet article explore les principes de conception, les avantages opérationnels, les caractéristiques techniques et les tendances de développement futures des unités de distribution de produits chimiques automatisées destinées à l’alimentation en acides et en solvants dans les environnements de fabrication de semi-conducteurs.

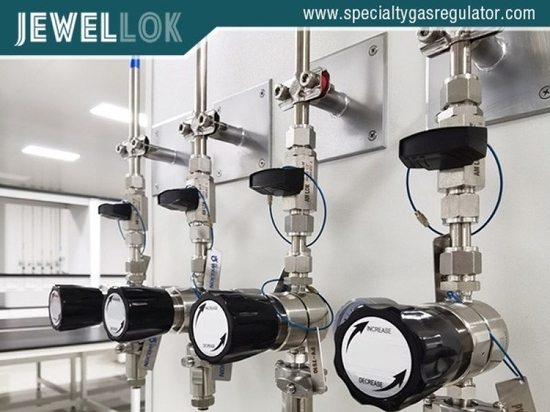

Systèmes de distribution de gaz d’ultra-haute pureté
Systèmes de distribution de gaz d’ultra-haute pureté
Le rôle des unités de distribution de produits chimiques dans la fabrication de semi-conducteurs
La fabrication de semi-conducteurs implique des centaines d’étapes de processus, dont beaucoup nécessitent des produits chimiques d’ultra-haute pureté. Parmi les produits chimiques couramment utilisés, on trouve :

L’acide sulfurique (H₂SO₄)
L’acide fluorhydrique (HF)
L’acide nitrique (HNO₃)
L’acide chlorhydrique (HCl)
L’acide phosphorique (H₃PO₄)
L’alcool isopropylique (IPA)
L’acétone
Les solvants pour photorésines
Les produits chimiques de développement
Ces produits chimiques sont utilisés dans des procédés tels que :

Le nettoyage humide
Le traitement de surface
Élimination des oxydes
Gravure
Décapage des photorésines
Lithographie
Préparation des suspensions CMP
La manipulation manuelle de produits chimiques dans de tels environnements présente des risques importants, notamment la contamination, l’exposition aux produits chimiques, un dosage imprécis et l’instabilité des procédés. Les unités de distribution automatisée de produits chimiques (CDU) éliminent bon nombre de ces risques en fournissant des systèmes de gestion des produits chimiques en boucle fermée et contrôlés avec précision.

Une CDU fait office de plateforme centrale de distribution des produits chimiques entre les systèmes de stockage en vrac et les équipements de traitement des semi-conducteurs. Elle garantit une distribution précise des produits chimiques à des débits, des pressions et des concentrations stables, tout en maintenant des conditions de fonctionnement ultra-propres.

Composants clés d’une unité de distribution automatisée de produits chimiques
Une CDU avancée pour semi-conducteurs se compose généralement de plusieurs sous-systèmes intégrés conçus pour assurer précision, sécurité et fiabilité.

1. Réservoirs de stockage des produits chimiques
Les réservoirs de stockage des produits chimiques sont conçus à partir de matériaux hautement résistants à la corrosion, tels que :

PFA (perfluoroalcoxy)
PTFE (polytétrafluoroéthylène)
PVDF (polyfluorure de vinylidène)
Acier inoxydable de haute pureté (316L EP)
La conception des réservoirs dépend de la compatibilité chimique et des exigences de pureté. Les systèmes d’alimentation en acides utilisent souvent des matériaux fluoropolymères, tandis que les systèmes à solvants peuvent recourir à des tubes en acier inoxydable électropoli.

2. Système de pompage de précision
Le système de pompage achemine les produits chimiques vers les équipements de traitement avec un contrôle très stable de la pression et du débit. Les types de pompes courants comprennent :

Les pompes à membrane
Les pompes à soufflet
Les pompes à entraînement magnétique
Les pompes doseuses
Les systèmes avancés utilisent une commande par variateur de fréquence (VFD) et des boucles de rétroaction automatisées pour maintenir des performances de débit précises dans des conditions de processus dynamiques.

3. Système de filtration
La contamination par des particules constitue une préoccupation majeure dans la production de semi-conducteurs. Les systèmes CDU intègrent généralement une filtration en plusieurs étapes dont la précision atteint des niveaux inférieurs au micron.

Les configurations de filtration courantes comprennent :

Filtres à membrane de 0,2 μm
Filtres ultra-propres de 0,05 μm
Filtres en ligne de haute pureté
La filtration en continu contribue à garantir la pureté chimique pendant le stockage et le transport.

4. Bloc de vannes automatisé
Les vannes à membrane de haute pureté et les vannes de régulation pneumatiques sont largement utilisées dans les CDU pour semi-conducteurs. Ces vannes permettent :

L’acheminement automatisé des produits chimiques
La distribution par lots
L’isolation du débit
L’arrêt d’urgence
La distribution multipoint
Les blocs de vannes sont souvent intégrés à des automates programmables (PLC) pour un fonctionnement intelligent.

5. Capteurs et dispositifs de surveillance
Les systèmes CDU modernes s’appuient fortement sur des technologies de surveillance en temps réel, notamment :

Débitmètres
Capteurs de pression
Transmetteurs de niveau
Analyseurs de conductivité
Capteurs de température
Capteurs de détection de fuites
Ces capteurs surveillent en continu les performances du système et transmettent des informations à la plateforme de contrôle.

6. Système de contrôle par API et IHM
L’automatisation est au cœur des unités de distribution de produits chimiques modernes. Les systèmes de contrôle basés sur des API coordonnent toutes les opérations des CDU, tandis que les panneaux d’interface homme-machine (IHM) offrent aux opérateurs une visibilité en temps réel sur le système.

Les fonctions comprennent :

Séquences de distribution automatisées
Gestion des alarmes
Contrôle des recettes
Enregistrement des données
Surveillance à distance
Alertes de maintenance prédictive
L’intégration aux plateformes MES (Manufacturing Execution System) de l’usine renforce encore la traçabilité des processus et l’efficacité opérationnelle.

Avantages des unités de distribution de produits chimiques automatisées
Sécurité renforcée
Les produits chimiques utilisés dans la fabrication des semi-conducteurs peuvent être hautement corrosifs, toxiques ou inflammables. Les systèmes CDU automatisés réduisent considérablement l’exposition humaine en éliminant les opérations manuelles de transfert de produits chimiques.

Les principales caractéristiques de sécurité comprennent :

Systèmes de détection des fuites
Structures de confinement secondaires
Arrêt d’urgence automatique
Intégration d’un système de ventilation par aspiration
Protection contre la compatibilité chimique
Ces mécanismes de sécurité aident les usines de semi-conducteurs à se conformer à des réglementations environnementales et de sécurité au travail de plus en plus strictes.

Pureté chimique améliorée
La fabrication de semi-conducteurs exige des niveaux de contamination extrêmement faibles. Les systèmes CDU automatisés minimisent les risques de contamination grâce à :

Une architecture de distribution en boucle fermée
Des matériaux en contact avec le produit de haute pureté
Une filtration continue
Des systèmes de purge à l’azote
Conception des canalisations avec un minimum de sections mortes
Le maintien de la pureté des produits chimiques améliore directement le rendement des plaquettes et la cohérence des processus.

Distribution précise des produits chimiques
La technologie de distribution automatisée permet un dosage précis des produits chimiques et un contrôle reproductible des processus. La stabilité de la concentration et du débit des produits chimiques contribue à optimiser les processus critiques de fabrication des semi-conducteurs, tels que la gravure et le nettoyage.

Les avantages comprennent :

Une variabilité réduite des procédés
Une meilleure uniformité des plaquettes
Une diminution des déchets chimiques
Un rendement de production accru
Réduction des coûts d’exploitation
Bien que les systèmes CDU automatisés nécessitent un investissement initial important, ils permettent de réaliser des économies substantielles à long terme grâce à :

La réduction de la consommation de produits chimiques
La minimisation de la main-d’œuvre nécessaire
La diminution des besoins en maintenance
La prévention des temps d’arrêt de production
Amélioration du taux d’utilisation des équipements
La surveillance intelligente permet également une maintenance prédictive, réduisant ainsi les pannes imprévues.

Conformité environnementale
Les réglementations environnementales applicables aux sites de fabrication de semi-conducteurs ne cessent de se durcir à l’échelle mondiale. Les CDU automatisées aident les usines à se conformer aux normes environnementales en réduisant les déversements de produits chimiques, les émissions et la production de déchets.

Des systèmes intégrés de récupération des produits chimiques et de gestion des déchets peuvent encore améliorer les performances en matière de développement durable.

Considérations de conception pour les systèmes CDU destinés à l’industrie des semi-conducteurs
La conception d’une CDU pour des applications dans le domaine des semi-conducteurs nécessite une évaluation minutieuse de multiples facteurs techniques.

Compatibilité chimique
Les différents produits chimiques nécessitent des considérations spécifiques en matière de compatibilité des matériaux. L’acide fluorhydrique, par exemple, est hautement corrosif et incompatible avec de nombreux métaux.

Le choix des matériaux doit tenir compte des éléments suivants :

Résistance à la corrosion
Niveaux de contamination extractible
Stabilité thermique
Compatibilité avec la pression
Exigences de pureté ultra-élevée
Les produits chimiques de qualité semi-conductrice exigent des circuits de fluide extrêmement propres. Les systèmes CDU doivent minimiser :

La génération de particules
La contamination par les ions métalliques
La contamination organique
Les zones mortes au sein des réseaux de tuyauterie
L'utilisation de tubes électropolissés et de soudures orbitales est courante pour maintenir des conditions d’ultra-propreté.

Stabilité du débit et contrôle de la pression
Les outils de processus avancés utilisés dans l’industrie des semi-conducteurs exigent des conditions d’alimentation en produits chimiques hautement stables. Les fluctuations de pression peuvent avoir un impact négatif sur l’uniformité du processus.

Les systèmes CDU intègrent donc :

Des boucles de régulation de pression
Des amortisseurs de pulsations
Des réservoirs tampons
Des algorithmes intelligents de contrôle des pompes
Redondance et fiabilité
Les usines de semi-conducteurs fonctionnent en continu et ne tolèrent qu’un temps d’arrêt minimal. Les systèmes CDU comprennent souvent des composants redondants tels que :

Des pompes doubles
Des filtres de secours
Des capteurs redondants
Des alimentations électriques doubles
Cette redondance garantit une distribution ininterrompue des produits chimiques pendant la maintenance ou en cas de défaillance d’un composant.

Conception modulaire
Les usines modernes privilégient de plus en plus les systèmes CDU modulaires, car ils offrent :

Une installation plus aisée
Une maintenance plus rapide
Une évolutivité
Une extension flexible des processus
Les modules CDU montés sur châssis sont couramment utilisés pour un déploiement rapide.

Applications des unités de distribution de produits chimiques dans les processus de semi-conducteurs
Alimentation en produits chimiques des bancs humides
Les bancs humides nécessitent un débit stable d’acide et de solvant pour les opérations de nettoyage et de gravure des plaquettes. Les CDU automatisées garantissent un mélange précis des produits chimiques et un débit contrôlé.

Distribution de produits chimiques pour la photolithographie
Les photorésines et les révélateurs nécessitent une manipulation précise dans des conditions exemptes de contamination. Les systèmes CDU contribuent à maintenir des performances constantes en matière de revêtement et de développement.

Distribution de boues CMP
Les procédés CMP dépendent d’une composition et de débits de boue stables. Les systèmes CDU empêchent l’agglomération des particules et garantissent la cohérence du procédé.

Systèmes de mélange de produits chimiques
Certains procédés de semi-conducteurs nécessitent une dilution ou un mélange précis des produits chimiques. Les systèmes CDU automatisés peuvent intégrer des technologies de contrôle des proportions et de mélange en ligne pour une préparation précise des produits chimiques.

Technologies émergentes dans les systèmes CDU
L’industrie des semi-conducteurs évolue rapidement, et les technologies CDU progressent en conséquence.

Intégration à la fabrication intelligente
Les technologies de l’Industrie 4.0 transforment les systèmes CDU en plateformes intelligentes de gestion des produits chimiques.

Les systèmes modernes prennent désormais en charge :

La connectivité IoT
La surveillance dans le cloud
Les diagnostics basés sur l’IA
L’analyse prédictive
Maintenance à distance
Ces technologies améliorent l’efficacité opérationnelle et réduisent les coûts de maintenance.

Analyse avancée des données
L’analyse des données en temps réel permet aux usines de semi-conducteurs d’optimiser l’utilisation des produits chimiques et d’identifier les anomalies de performance avant que des défaillances ne surviennent.

Les algorithmes d’apprentissage automatique peuvent analyser :

Les tendances de débit
La stabilité de la pression
La durée de vie des filtres
Les performances des pompes
Les schémas de consommation des produits chimiques
Gestion durable des produits chimiques
La durabilité environnementale revêt une importance croissante dans la fabrication de semi-conducteurs.

Les futurs systèmes CDU mettent l’accent sur :

Le recyclage des produits chimiques
La réduction des déchets
Le pompage économe en énergie
La réduction des émissions d’échappement
La conservation de l’eau
Les initiatives de fabrication respectueuses de l’environnement devraient stimuler davantage l’innovation dans les technologies d’alimentation en produits chimiques.

Circuits d’écoulement à usage unique de haute pureté
Pour les nœuds de semi-conducteurs avancés, certaines usines adoptent des technologies de circuits de fluide à usage unique afin de minimiser les risques de contamination et les besoins en maintenance.

Les assemblages jetables de haute pureté peuvent améliorer la flexibilité opérationnelle tout en réduisant les procédures de nettoyage.

Défis auxquels sont confrontés les systèmes CDU
Malgré leurs avantages, les systèmes CDU pour semi-conducteurs sont encore confrontés à plusieurs défis techniques.

Complexité croissante des processus
À mesure que les nœuds de semi-conducteurs continuent de se réduire en dessous de 5 nm, les exigences de précision en matière de distribution des produits chimiques deviennent encore plus strictes.

Les CDU doivent atteindre :

Des niveaux de particules plus faibles
Des tolérances de débit plus serrées
Des temps de réponse plus rapides
Des normes de pureté plus élevées
Diversité des produits chimiques
Les usines de semi-conducteurs modernes utilisent des centaines de produits chimiques spécialisés, chacun présentant des exigences différentes en matière de compatibilité et de manipulation.

La gestion d’une telle diversité chimique accroît la complexité du système.

Gestion des coûts
Les systèmes CDU de haute pureté pour semi-conducteurs impliquent des matériaux coûteux et des technologies d’automatisation de pointe.

Les fabricants doivent trouver un équilibre entre :

Les performances du système
La fiabilité
L’évolutivité
La rentabilité
Les meilleurs fournisseurs de vannes à membrane en acier inoxydable
Les meilleurs fournisseurs de vannes à membrane en acier inoxydable
Conclusion
Les unités automatisées de distribution de produits chimiques (CDU) sont devenues indispensables dans la fabrication moderne de semi-conducteurs. En assurant une distribution de produits chimiques sûre, stable, exempte de contamination et d’une grande précision, les systèmes CDU jouent un rôle essentiel dans le maintien de la qualité des plaquettes, l’amélioration du rendement de production et le soutien des technologies de processus avancées en matière de semi-conducteurs.

Alors que les usines de semi-conducteurs continuent de s’orienter vers des nœuds de processus plus petits, des niveaux d’automatisation plus élevés et des pratiques de fabrication plus respectueuses de l’environnement, la demande en systèmes de distribution de produits chimiques intelligents et d’une pureté ultra-élevée continuera de croître. Les futures technologies CDU intégreront de plus en plus la surveillance intelligente, l’analyse prédictive, la gestion durable des produits chimiques et la connectivité Industrie 4.0 afin de répondre aux besoins en constante évolution de l’industrie des semi-conducteurs.

Pour les fabricants de semi-conducteurs à la recherche d’une efficacité accrue, d’une sécurité renforcée et d’une meilleure cohérence des processus, investir dans une technologie avancée d’unités de distribution de produits chimiques automatisées n’est plus une option : c’est une nécessité stratégique pour la production de semi-conducteurs de nouvelle génération.
