Les avantages de l'utilisation des boîtiers de vannes (VMB) dans l'instrumentation industrielle

{{{sourceTextContent.description}}}

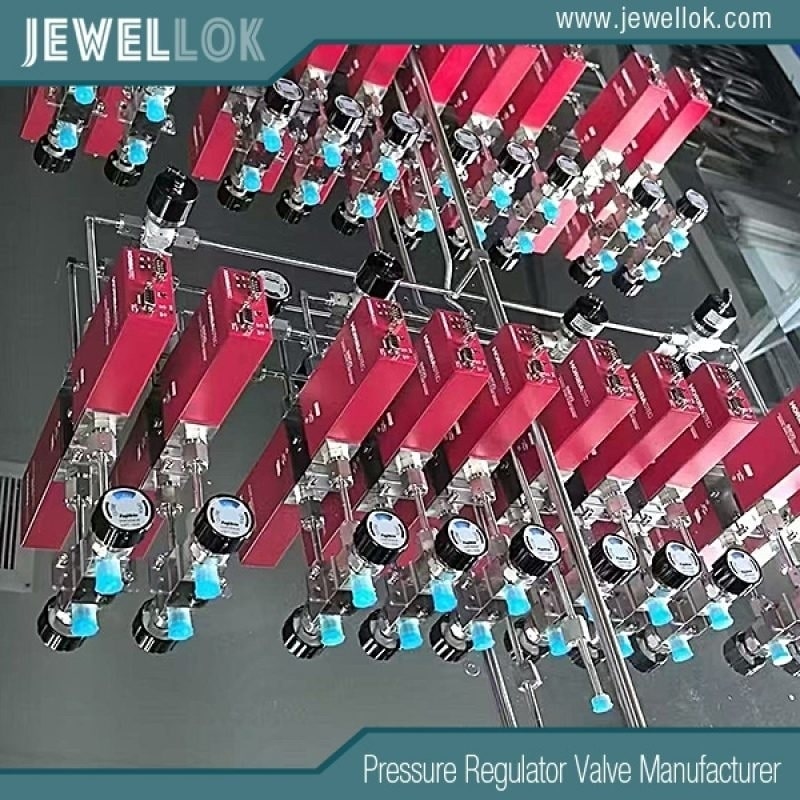

Dans l’univers complexe et exigeant du contrôle des procédés industriels — qui couvre des secteurs allant du pétrole et du gaz à la production d’électricité, en passant par la chimie, l’industrie pharmaceutique et le traitement de l’eau —, la fiabilité et la précision des mesures des variables de procédé sont indispensables. La pression, la pression différentielle et le débit comptent parmi les paramètres les plus critiques à surveiller. Au cœur de la connexion des instruments de mesure, tels que les transmetteurs de pression, au processus en temps réel se trouve un composant essentiel, mais souvent sous-estimé : le bloc de vannes. Alors que les vannes et raccords individuels ont longtemps rempli cette fonction, le bloc de vannes intégré (VMB), également appelé bloc d’instrumentation ou ensemble de vannes à 5 voies, est devenu la référence absolue pour les installations modernes. Cet article technique explore les avantages multiples liés à l’utilisation des blocs de vannes, en démontrant qu’ils ne constituent pas simplement un gain de commodité, mais un atout stratégique qui renforce la sécurité, la fiabilité, l’efficacité opérationnelle et les processus de maintenance dans les environnements industriels.

Top 10 des meilleurs fabricants chinois de vannes de régulation de pression pour gaz spéciaux
Top 10 des meilleurs fabricants chinois de vannes de régulation de pression pour gaz spéciaux
Le rôle des blocs de vannes
Avant qu’un transmetteur de pression puisse fournir une mesure, il doit être isolé en toute sécurité du processus à des fins d’étalonnage, de maintenance ou de remplacement. Il doit également être purgé ou équilibré, et ses conduites d’impulsion doivent être purgées ou vidangées. Traditionnellement, cela était réalisé à l’aide d’un ensemble de vannes de blocage, de purge et d’équilibrage montées sur un support ou directement sur le raccordement au processus. Cette approche, bien que fonctionnelle, introduisait de multiples voies de fuite potentielles, nécessitait un temps d’installation important et entraînait souvent des erreurs de configuration.

Le boîtier de vannes (Valve Manifold Box) regroupe ces fonctions au sein d’une seule unité compacte et spécialement conçue à cet effet. Généralement configuré en bloc de 2 vannes (blocage et purge), de 3 vannes (pour la pression manométrique) ou, le plus souvent, en bloc de 5 vannes (pour les transmetteurs de pression différentielle avec côtés haut et bas), le VMB offre une interface standardisée entre les prises de process et le transmetteur. Son « boîtier » constitue une caractéristique essentielle, assurant à la fois protection contre les aléas environnementaux et organisation. Le passage aux boîtiers de raccordement de vannes représente une évolution majeure des meilleures pratiques en matière d’installation des instruments.

Principaux avantages des boîtiers de raccordement de vannes
2.1 Sécurité et intégrité opérationnelles renforcées

Il s’agit là de l’avantage primordial. Les procédés industriels impliquent souvent des pressions élevées, des températures extrêmes et des fluides dangereux (toxiques, inflammables ou corrosifs).

Confinement des rejets dangereux : la conception fermée d’un boîtier de collecteur constitue un premier niveau de confinement. En cas de fuite mineure au niveau d’un joint ou d’une tige d’une vanne du collecteur, le boîtier retient les émissions fugitives, empêchant ainsi leur rejet direct dans l’atmosphère et protégeant le personnel. Ceci est crucial pour la conformité aux réglementations environnementales (telles que les programmes de détection et de réparation des fuites de l’EPA) et aux normes de sécurité (telles que la norme CEI 61511 relative à la sécurité fonctionnelle).
Fonctionnement standardisé et infaillible : un collecteur à 5 vannes présente une configuration standardisée : deux vannes d’arrêt (isolement haut et bas), deux vannes de purge et une vanne d’équilibrage. Cela élimine toute incertitude pour les opérateurs lors de tâches de routine telles que la remise à zéro d’un transmetteur de pression différentielle. La séquence prescrite — fermer les vannes d’arrêt, ouvrir la vanne d’équilibrage, puis ouvrir les vannes de purge — est intrinsèquement plus sûre et empêche l’application accidentelle de la pression totale du procédé sur un côté du transmetteur, ce qui pourrait endommager le capteur.
Isolation positive pour la maintenance : les vannes d’arrêt robustes assurent une isolation fiable de type « double blocage et purge » (DBB). Cela permet aux techniciens de retirer ou d’étalonner le transmetteur en toute sécurité pendant que le processus reste en service, ce qui réduit considérablement la nécessité d’arrêter le système ainsi que les risques et coûts associés.
2.2 Fiabilité supérieure et risque de fuite réduit

Chaque raccord fileté ou soudé d’un système de tuyauterie constitue un point de défaillance potentiel.

Réduction des points de raccordement : un seul VMB, assemblé et testé en usine, remplace de nombreux raccords, embouts, tés et vannes individuels. Cela réduit considérablement le nombre de voies de fuite potentielles, qui passe de plusieurs dizaines à seulement quelques-unes (les raccords de process et les raccords du transmetteur). Moins il y a de joints, plus l’intégrité globale du système est élevée.
Essais en usine et qualité : les fabricants de VMB réputés effectuent des essais de pression et d’étanchéité rigoureux sur les ensembles finis avant leur expédition. Ce niveau de contrôle qualité est difficile et long à atteindre avec des composants assemblés sur site. Les collecteurs sont souvent fabriqués à partir de barres ou de corps forgés, offrant une intégrité des matériaux supérieure à celle de certaines vannes individuelles moulées.
Protection contre les agressions environnementales : le boîtier de protection préserve les mécanismes des vannes de l’exposition directe aux intempéries, aux rayons UV, aux déversements de produits chimiques et aux chocs mécaniques. Cela empêche la corrosion des tiges et des filetages, la pénétration de poussière et d’humidité, ainsi que les chocs accidentels susceptibles de désaligner ou d’endommager les vannes, prolongeant ainsi leur durée de vie.
2.3 Gains significatifs en termes d’efficacité d’installation et de maintenance

Le temps, c’est de l’argent, en particulier lors de la construction d’une usine, des arrêts techniques et des fenêtres de maintenance.

Installation simplifiée et rapide : au lieu d’assembler plusieurs composants, les installateurs montent simplement le VMB pré-assemblé sur le raccord de process (par exemple, un raccord à bride à orifice) et connectent le transmetteur. Cela permet de réduire le temps d’installation de plus de 50 %, ce qui se traduit par des économies substantielles sur les coûts de main-d’œuvre. La conception compacte permet également de gagner un espace précieux dans les baies d’instruments encombrées.
Étalonnage et mise en service rationalisés : les vannes de purge intégrées offrent un accès direct et facile pour purger l’air ou le liquide des conduites d’impulsion lors de la mise en service, garantissant ainsi une mise en service plus rapide et plus précise. Pour l’étalonnage, le technicien dispose de toutes les vannes nécessaires en un seul emplacement logique et accessible.
Dépannage et étiquetage simplifiés : la disposition organisée et centralisée facilite l’inspection visuelle et les contrôles fonctionnels. Les procédures de verrouillage/étiquetage (LOTO) sont plus simples à appliquer à un seul ensemble de collecteurs clairement identifié plutôt qu’à plusieurs vannes dispersées.
2.4 Amélioration de la précision de mesure et des performances du procédé

La conception du VMB contribue directement à la qualité du signal de mesure.

Volume interne et purge optimisés : les collecteurs sont conçus avec un volume interne minimal (« zone morte ») entre le joint de process et le transmetteur. Cela améliore le temps de réponse dynamique aux variations du procédé. Pour les applications nécessitant une purge de la conduite d’impulsion (par exemple, avec des fluides visqueux ou des boues), les collecteurs peuvent être commandés avec des raccords pour compteur de purge, ce qui simplifie cette tâche de maintenance critique.
Réduction du risque d’erreur : la disposition standardisée des vannes minimise le risque d’erreur humaine pendant les opérations, qui pourrait affecter le point zéro du transmetteur ou créer des déséquilibres de pression, garantissant ainsi des mesures plus stables et plus précises à long terme.
2.5 Économies à long terme (coût total de possession)

Bien que le prix d’achat initial d’un VMB puisse être supérieur à la somme de ses composants individuels, le coût total de possession est invariablement inférieur.

Réduction de la main-d’œuvre d’installation : comme indiqué, il s’agit de la principale source d’économies.
Coûts de maintenance réduits : la diminution du nombre de points de fuite et la protection des composants se traduisent par une moindre fréquence des réparations et des remplacements.
Réduction des temps d’arrêt : la possibilité d’effectuer une maintenance en ligne en toute sécurité et d’accélérer les interventions sur les instruments se traduit directement par une disponibilité accrue de l’usine et une augmentation des revenus de production.
Avantages en matière de gestion des stocks et de standardisation : les usines peuvent s’aligner sur quelques types de collecteurs, ce qui simplifie la gestion des pièces de rechange et réduit le stock d’une multitude de raccords et de types de vannes individuels.

Considérations et configurations spécifiques à chaque application
Les avantages des VMB se concrétisent dans diverses applications, grâce à des conceptions adaptées aux besoins spécifiques :

Raccords de process standard : pour la plupart des applications avec des raccords de process à bride ou filetés.
Montage direct sur des brides à orifice/anneaux de jauge séparés : élimine le besoin de raccords à bride séparés, créant ainsi un ensemble encore plus compact et étanche.
Utilisation en milieu chimique et dangereux : les collecteurs sont disponibles dans une large gamme de matériaux (acier inoxydable 316, Hastelloy, Monel) avec des matériaux d’étanchéité adaptés (PTFE, Grafoil) pour traiter les fluides corrosifs.
Applications de haute pureté et sanitaires (agroalimentaire, pharmaceutique, semi-conducteurs) : Les collecteurs dotés de finitions électropolies, d’une conception sans interstices et de raccords sanitaires (tels que les capacités CIP/SIP) garantissent la pureté du produit et la facilité de nettoyage.
Systèmes à commande à distance et automatisés : les collecteurs peuvent être équipés d’actionneurs pneumatiques ou électriques et de solénoïdes pour un fonctionnement à distance, s’intégrant ainsi dans des séquences automatisées de purge ou d’étalonnage.
Top 10 des meilleurs fabricants chinois de vannes de régulation de pression pour gaz spéciaux
Top 10 des meilleurs fabricants chinois de vannes de régulation de pression pour gaz spéciaux
Conclusion
Le bloc de vannes est un exemple par excellence de l’élégance de l’ingénierie par l’intégration. Elle transforme un assemblage auparavant improvisé et sujet aux erreurs, composé de composants discrets, en un sous-système cohérent, fiable et intelligent. Les avantages sont clairs et convaincants : un bond spectaculaire en matière de sécurité grâce à un fonctionnement confiné et à des procédures infaillibles ; une fiabilité accrue grâce à la réduction des voies de fuite et à la qualité de fabrication ; des gains d’efficacité tangibles au niveau de l’installation et de la maintenance ; et un impact positif sur la précision des mesures. En définitive, l’utilisation de boîtiers de vannes multiples représente un investissement proactif dans l’intégrité de l’installation, l’excellence opérationnelle et la réduction des coûts sur le cycle de vie. Pour toute nouvelle installation ou tout projet de modernisation impliquant des instruments de process critiques, le choix d’un boîtier de vannes multiples spécialement conçu n’est pas seulement une option : c’est une bonne pratique qui apporte une valeur technique et économique indéniable.

Pour en savoir plus sur les avantages de l’utilisation des boîtiers de vannes (VMB) dans l’instrumentation industrielle, vous pouvez consulter le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/single-stage-pressure-regulators/.
