Le rôle des régulateurs de pression en acier inoxydable 316L dans les opérations pétrolières et gazières

{{{sourceTextContent.subTitle}}}

Le rôle des régulateurs de pression en acier inoxydable 316L dans les opérations pétrolières et gazières

{{{sourceTextContent.description}}}

Le rôle des régulateurs de pression en acier inoxydable 316L dans les opérations pétrolières et gazières

Dans le secteur exigeant de l’extraction, du traitement et de la distribution du pétrole et du gaz, le contrôle précis de la pression des fluides est essentiel pour garantir l’efficacité opérationnelle, la sécurité et la longévité des équipements. Les régulateurs de pression constituent des composants essentiels de ces systèmes, garantissant que les gaz ou liquides à haute pression soient ramenés à des niveaux gérables pour les applications en aval. Parmi les différents matériaux utilisés dans la fabrication de ces dispositifs, l’acier inoxydable 316L se distingue par ses propriétés exceptionnelles, ce qui en fait un choix privilégié pour les environnements difficiles rencontrés dans l’industrie pétrolière et gazière.

Un régulateur de pression est une vanne qui coupe automatiquement le débit d’un liquide ou d’un gaz à une certaine pression, permettant ainsi un débit de sortie constant quelles que soient les fluctuations de la pression d’entrée. Dans le secteur pétrolier et gazier, ces régulateurs interviennent partout, des gazoducs aux plateformes de forage offshore, où l’exposition à des substances corrosives, à des températures extrêmes et à des pressions élevées est monnaie courante. Le terme-clé « régulateur de pression en acier inoxydable 316L pour le secteur pétrolier et gazier » désigne une sous-catégorie spécialisée de ces dispositifs, conçus pour résister aux rigueurs des applications pétrochimiques tout en offrant des performances fiables.

Cet article se penche sur les aspects techniques des régulateurs de pression en acier inoxydable 316L, en explorant leur composition matérielle, leurs principes de conception, leurs applications dans le secteur pétrolier et gazier, leurs avantages, leurs exigences en matière d’entretien et les tendances futures. En comprenant ces éléments, les ingénieurs et les opérateurs peuvent mieux apprécier la manière dont ces régulateurs contribuent à des opérations plus sûres et plus efficaces.

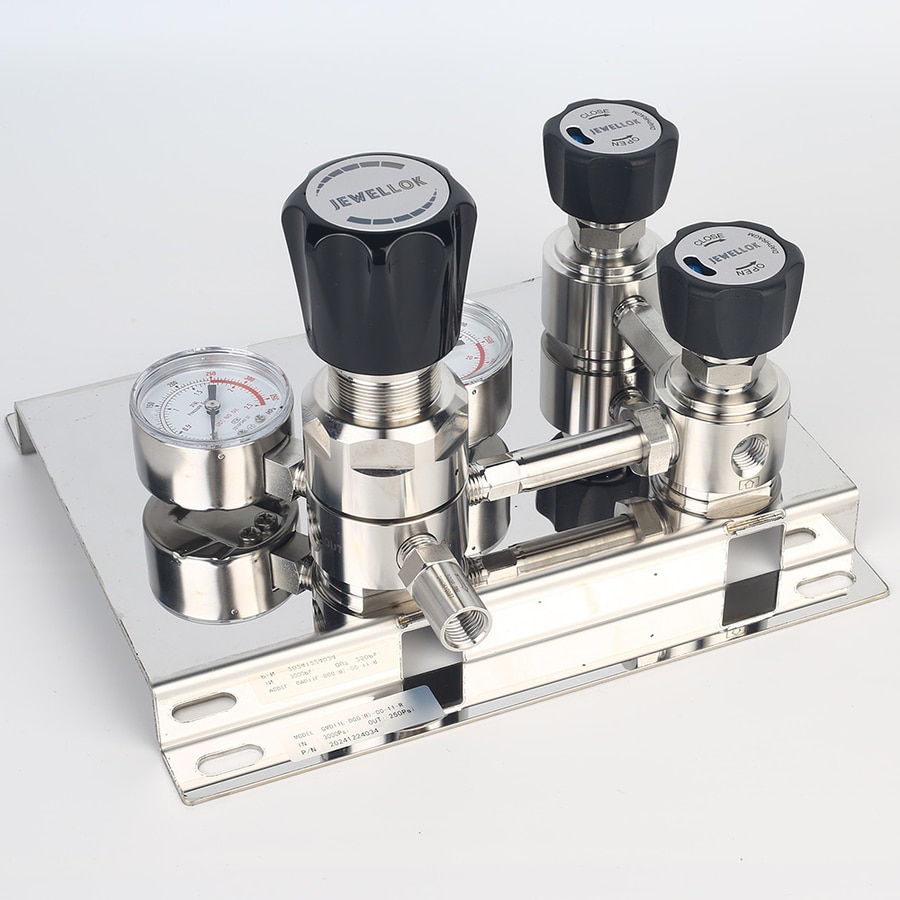

Fabricant de régulateurs de gaz spéciaux de haute pureté
Fabricant de régulateurs de gaz spéciaux de haute pureté
Propriétés de l’acier inoxydable 316L

L’acier inoxydable 316L est une nuance austénitique d’acier inoxydable, alliée principalement au chrome (16 à 18 %), au nickel (10 à 14 %) et au molybdène (2 à 3 %), avec une faible teneur en carbone (généralement inférieure à 0,03 %). La désignation « L » indique la variante à faible teneur en carbone, qui améliore la soudabilité et réduit le risque de précipitation de carbures pendant le soudage, minimisant ainsi la corrosion intergranulaire.

L’une des principales raisons pour lesquelles le 316L est privilégié dans les régulateurs de pression du secteur pétrolier et gazier réside dans sa résistance supérieure à la corrosion. L’ajout de molybdène offre une excellente protection contre la corrosion par piqûres et la corrosion interstitielle, courantes dans les environnements exposés aux chlorures, aux sulfures et à d’autres produits chimiques agressifs présents dans le pétrole brut, le gaz naturel et l’eau de mer. Par exemple, sur les plateformes offshore, les régulateurs doivent résister à l’exposition à l’eau de mer, et la résistance du 316L à la fissuration par corrosion sous contrainte induite par les chlorures en fait un matériau idéal.

Sur le plan mécanique, l’acier 316L offre une résistance à la traction d’environ 485 MPa et une limite d’élasticité de 170 MPa, ce qui lui permet de supporter des applications à haute pression pouvant atteindre 6 000 psi, voire plus selon certaines conceptions. Il conserve son intégrité sur une large plage de températures, allant des niveaux cryogéniques (-196 °C) aux températures élevées (jusqu’à 870 °C), ce qui est crucial pour les procédés pétroliers et gaziers impliquant du gaz naturel liquéfié (GNL) ou le raffinage à haute température.

De plus, l’acier 316L est non magnétique à l’état recuit et présente une bonne ductilité, ce qui facilite la fabrication de composants complexes de régulateurs tels que les membranes, les corps et les chapeaux. Ses propriétés hygiéniques le rendent également adapté aux applications exigeant une grande pureté, comme dans les systèmes d’échantillonnage de gaz ou lorsque la contamination pourrait compromettre la qualité du produit.

Par rapport à d’autres matériaux tels que l’acier au carbone ou le laiton, la durabilité accrue du 316L réduit la nécessité de remplacements fréquents, ce qui diminue les coûts à long terme dans les environnements corrosifs. La conformité de ce matériau à des normes telles que l’ASTM A276 et la NACE MR0175 garantit qu’il répond aux exigences strictes du secteur pétrolier et gazier.

Conception et fonctionnalité des régulateurs de pression en acier inoxydable 316L

Les régulateurs de pression en acier inoxydable 316L se déclinent en différentes configurations, notamment des modèles à un étage et à deux étages, chacun étant adapté à des besoins opérationnels spécifiques.

Un régulateur à un étage réduit la pression d’entrée à la pression de sortie souhaitée en une seule étape. Il se compose généralement d’un corps, d’une membrane, d’un ressort et d’un siège de soupape. La membrane, souvent fabriquée en acier inoxydable 316L ou en élastomères renforcés, détecte la pression de sortie et ajuste l’ouverture de la soupape en conséquence. Pour les applications pétrolières et gazières, ces régulateurs prennent en charge des pressions d’entrée comprises entre 10 et 4 500 psi, fournissant des pressions de sortie stables allant de 0 à 1,6 MPa. Des dispositifs tels que des évents sans décharge ou à décharge empêchent la surpression, et de grandes capacités de débit (valeurs Cv allant jusqu’à 2) permettent de traiter des flux de gaz à haut débit.

Les régulateurs à deux étages offrent une précision encore plus grande grâce à l’utilisation de deux étages de réduction. Le premier étage abaisse la pression d’entrée élevée à un niveau intermédiaire, tandis que le second étage l’ajuste avec précision à la pression de sortie finale. Cette conception minimise les effets de la pression d’alimentation, garantissant un débit constant même lorsque les conditions d’entrée varient. Dans leur version en acier 316L, ces régulateurs sont souvent utilisés pour des gaz de haute pureté tels que l’hydrogène ou l’oxygène dans les usines pétrochimiques, où les fluctuations pourraient entraîner des risques pour la sécurité.

Les composants clés comprennent :

– Corps et chapeau : usinés à partir de barres d’acier 316L pour une résistance mécanique et une résistance à la corrosion maximales.

– Membrane : de type « tied » ou « convolution », garantissant une étanchéité parfaite.

– Sièges et joints : matériaux tels que le Viton ou le PTFE pour une compatibilité avec les hydrocarbures.

– Manomètres : double manomètre pour la surveillance de l’entrée et de la sortie.

Les modèles avancés intègrent des fonctionnalités telles que le nettoyage à l’hydrogène pour la manipulation de gaz explosifs ou un actionnement pneumatique pour la commande à distance. Par exemple, dans une configuration type, un régulateur à filetage NPT 1/2″ peut gérer les débits pour la distribution de gaz naturel, avec des plages réglables de 10 à 300 psi.

Sur le plan fonctionnel, le régulateur fonctionne selon le principe de l’équilibre des forces. La force du ressort s’oppose à la force exercée sur la membrane par la pression de sortie. Lorsque la pression de sortie chute, la membrane se déplace pour ouvrir la vanne, augmentant ainsi le débit jusqu’à ce que l’équilibre soit rétabli. Ce mécanisme d’autorégulation garantit la stabilité, avec une chute de pression sous charge généralement inférieure à 5 % sur les modèles 316L de haute qualité.

Dans le secteur pétrolier et gazier, ces régulateurs s’intègrent souvent à des collecteurs ou à des bouteilles d’échantillonnage, assurant une réduction de pression en toute sécurité pour l’analyse ou le transport.

Applications dans l’industrie pétrolière et gazière

Les régulateurs de pression en acier inoxydable 316L sont largement utilisés tout au long de la chaîne de valeur du pétrole et du gaz, de l’exploration en amont au raffinage en aval.

Dans les opérations en amont, telles que les plates-formes de forage offshore, ces régulateurs contrôlent la pression des fluides de forage, des systèmes hydrauliques et des obturateurs de puits. Leur résistance à la corrosion est essentielle dans les environnements sous-marins, où l’exposition à l’eau de mer et au sulfure d’hydrogène (H₂S) provenant des puits de gaz acide pourrait dégrader des matériaux moins résistants. Par exemple, dans le cadre du contrôle de la pression à la tête de puits, un régulateur en 316L peut réduire une pression d’entrée de 5 000 psi à 500 psi pour l’instrumentation.

Les applications en milieu de chaîne comprennent le transport par gazoduc et le stockage. Les régulateurs de gaz naturel garantissent des pressions de distribution sûres pour les stations de compression ou les terminaux GNL. Dans le stockage cryogénique, la ténacité à basse température de l’acier 316L empêche la fragilisation, assurant ainsi la fiabilité pendant les processus de liquéfaction du gaz.

En aval, dans les raffineries et les usines pétrochimiques, ces dispositifs régulent les pressions pour les unités de craquage catalytique, d’hydrotraitement et de séparation des gaz. Ils traitent des milieux corrosifs tels que le chlore ou l’ammoniac, où la teneur en molybdène de l’acier 316L empêche la corrosion par piqûres. Les modèles à haut débit prennent en charge les opérations à grande échelle, telles que l’alimentation en gaz combustible des turbines.

Parmi les utilisations spécialisées, on peut citer les systèmes d’échantillonnage de gaz, où des bouteilles en 316L à double embout, associées à des régulateurs, permettent de prélever des échantillons d’hydrocarbures conformément à la directive TPED. Dans le cadre de la récupération assistée du pétrole (EOR), les régulateurs contrôlent les pressions d’injection de CO₂, optimisant ainsi les rendements des gisements.

Dans l’ensemble, ces régulateurs renforcent la sécurité en empêchant toute surpression, susceptible d’entraîner des fuites ou des explosions dans des environnements inflammables.

Avantages de l’acier inoxydable 316L dans les régulateurs de pression

Le choix de l’acier inoxydable 316L offre plusieurs avantages techniques et économiques par rapport à des alternatives telles que l’acier inoxydable 304 ou l’aluminium.

Tout d’abord, sa résistance à la corrosion prolonge la durée de vie dans des milieux agressifs, réduisant ainsi les temps d’arrêt et les coûts de maintenance. En milieu acide (fortement riche en H₂S), le 316L est conforme aux normes NACE, ce qui évite la fissuration sous contrainte due aux sulfures.

Sur le plan mécanique, la résistance du matériau permet de supporter des pressions nominales élevées, certains régulateurs pouvant gérer une pression d’entrée allant jusqu’à 6 000 psi. Cette capacité est essentielle pour l’extraction pétrolière en eaux profondes ou l’injection de gaz à haute pression.

Grâce à ses surfaces hygiéniques et nettoyables, le 316L convient aux applications de haute pureté, minimisant ainsi les risques de contamination dans la chromatographie en phase gazeuse ou les systèmes d’oxygène médical liés aux secteurs pétrolier et gazier.

Comparé au laiton, le 316L évite la dézincification dans les environnements riches en chlorures et, contrairement à l’acier au carbone, il ne nécessite pas de revêtements protecteurs susceptibles de s’altérer avec le temps.

Sur le plan économique, bien que les coûts initiaux soient plus élevés, le coût total de possession est inférieur grâce à sa durabilité. Dans les atmosphères explosives, la nature anti-étincelles du 316L renforce la conformité aux directives ATEX en matière de sécurité.

Considérations relatives à la maintenance et à la sécurité

Une maintenance adéquate garantit la longévité et la fiabilité des régulateurs de pression en acier inoxydable 316L.

Les inspections de routine consistent à vérifier l’absence de fuites, l’intégrité de la membrane et la précision des manomètres. Dans les environnements pétroliers et gaziers, il est recommandé de procéder à des essais de pression annuels conformes aux normes ASME. Un nettoyage à l’aide de solvants compatibles permet d’éliminer les résidus d’hydrocarbures, tandis que le fait d’éviter les méthodes abrasives préserve la couche d’oxyde passive.

Les protocoles de sécurité prévoient l’installation des régulateurs dans des zones bien ventilées, l’utilisation de boîtiers antidéflagrants et l’intégration de soupapes de sûreté. Les opérateurs doivent surveiller l’apparition de signes de corrosion, bien que la résistance de l’acier 316L minimise ce risque.

En cas de défaillance, des symptômes tels qu’une pression irrégulière ou des fuites indiquent une usure de la membrane, nécessitant son remplacement par des pièces d’origine.

La formation du personnel à une installation correcte — notamment en veillant à l’orientation et au couple de serrage appropriés — permet d’éviter des problèmes courants tels que le desserrage dû aux vibrations.

Fabricants de régulateurs de gaz spéciaux de haute pureté
Fabricants de régulateurs de gaz spéciaux de haute pureté
Conclusion

Les régulateurs de pression en acier inoxydable 316L destinés aux secteurs pétrolier et gazier représentent le summum de l’ingénierie pour les environnements corrosifs et à haute pression. Leur conception robuste, l’excellence de leurs matériaux et la polyvalence de leurs applications les rendent indispensables dans les opérations pétrolières et gazières modernes. À mesure que le secteur évolue vers la durabilité et l’intégration numérique, ces régulateurs continueront de jouer un rôle clé, en intégrant potentiellement des capteurs intelligents pour une surveillance en temps réel. En donnant la priorité à cette technologie, les opérateurs peuvent améliorer leur efficacité, leur sécurité et leur conformité environnementale.

Pour en savoir plus sur les régulateurs de pression en acier inoxydable 316L destinés aux secteurs du pétrole et du gaz, rendez-vous sur le site de Jewellok à l’adresse https://www.specialtygasregulator.com/petroleum-petrochemical/.
