Introduction
Dans la fabrication des semi-conducteurs, les systèmes d’alimentation en gaz jouent un rôle essentiel dans le maintien de la stabilité des procédés, de la qualité des plaquettes et de l’efficacité de la production. Les procédés avancés de fabrication des semi-conducteurs, tels que le dépôt chimique en phase vapeur (CVD), le dépôt par couche atomique (ALD), la gravure au plasma, l’implantation ionique et la lithographie, nécessitent un contrôle extrêmement précis des gaz de procédé. Même le plus infime niveau de contamination ou la plus légère fluctuation de pression peut avoir un impact négatif sur les performances des dispositifs, les taux de rendement et les coûts de fabrication.

Au cœur de ces systèmes d’alimentation en gaz haute performance se trouve la vanne à membrane ultra-haute pureté (UHP). Conçues pour des applications exigeant une propreté exceptionnelle, une prévention des fuites et un contrôle précis du débit, les vannes à membrane UHP sont des composants essentiels dans les usines de semi-conducteurs, la fabrication photovoltaïque, la production de MEMS, les installations pharmaceutiques et d’autres industries de haute technologie.

Un fabricant professionnel de vannes à membrane ultra-haute pureté pour les systèmes de distribution de gaz destinés à l’industrie des semi-conducteurs propose des solutions avancées de vannes conçues à partir de matériaux de haute qualité, de procédés de fabrication de précision et de normes strictes de contrôle de la contamination. Ces fabricants aident les entreprises du secteur des semi-conducteurs à obtenir une distribution fiable des gaz, une meilleure répétabilité des processus et des performances à long terme des équipements.

Qu’est-ce qu’une vanne à membrane ultra-haute pureté ?
Une vanne à membrane ultra-haute pureté est une vanne d’arrêt et de régulation spécialisée, conçue pour traiter des gaz de haute pureté dans des environnements sensibles à la contamination. Contrairement aux vannes conventionnelles qui utilisent des tiges rotatives ou des structures à garniture, les vannes à membrane utilisent une membrane métallique flexible pour isoler le circuit de gaz des composants mécaniques externes.

La membrane agit comme une barrière entre le mécanisme de commande et le fluide de procédé, empêchant les particules, l’humidité et les contaminants métalliques de pénétrer dans le flux de gaz.

Les vannes à membrane UHP typiques se composent des éléments suivants :

Corps en acier inoxydable de haute pureté
Ensemble de membrane métallique
Siège de vanne
Système d’actionnement
Mécanisme de commande pneumatique ou manuel
Composants d’étanchéité haute performance
Les surfaces internes en contact avec le fluide sont spécialement traitées et polies afin de minimiser la génération de particules et d’améliorer la pureté du gaz. De nombreuses vannes à membrane de qualité semi-conductrice sont fabriquées en acier inoxydable 316L électropolissé, présentant une rugosité de surface extrêmement faible.

Importance des vannes à membrane UHP dans les systèmes d’alimentation en gaz pour semi-conducteurs
La fabrication de semi-conducteurs nécessite des environnements de processus extrêmement propres. La fabrication moderne de puces implique des structures à l’échelle nanométrique où le contrôle de la contamination devient de plus en plus difficile.

Les systèmes d’alimentation en gaz acheminent divers gaz spécialisés, notamment :

Gaz précurseurs du silicium
Gaz de gravure
Gaz de nettoyage
Gaz dopants
Gaz vecteurs
Gaz réactifs
Exemples :

Silane (SiH₄)
Ammoniac (NH₃)
Le trifluorure d’azote (NF₃)
L’hexafluorure de tungstène (WF₆)
Les composés du bore
Les gaz à base de chlore
Bon nombre de ces gaz sont corrosifs, toxiques ou hautement réactifs. Par conséquent, les composants de contrôle des gaz doivent offrir :

Une étanchéité parfaite
Une excellente résistance à la corrosion
Une génération de particules ultra-faible
Une durée de vie élevée
Un contrôle stable de la pression
Une étanchéité fiable
Une vanne à membrane UHP de haute qualité garantit aux processus de semi-conducteurs un débit de gaz propre et constant, contribuant directement à un meilleur rendement des plaquettes et à une fiabilité accrue des produits.

Caractéristiques clés des vannes à membrane de très haute pureté pour l’industrie des semi-conducteurs
1. Construction en acier inoxydable 316L de très haute pureté
Le choix des matériaux est l’un des facteurs les plus importants pour les performances des vannes destinées à l’industrie des semi-conducteurs.

Les vannes à membrane UHP haut de gamme sont généralement fabriquées à partir des matériaux suivants :

Acier inoxydable 316L
Acier inoxydable traité par les procédés VIM-VAR
Alliages à haute teneur en nickel pour des applications spéciales
L'acier inoxydable 316L offre :

Une excellente résistance à la corrosion
Une faible contamination métallique
Une résistance mécanique élevée
Une compatibilité avec les gaz utilisés en semi-conducteurs
Pour les applications semi-conductrices extrêmement exigeantes, des procédés métallurgiques avancés tels que la fusion par induction sous vide (VIM) et la refusion à l’arc sous vide (VAR) permettent d’améliorer encore la pureté et l’homogénéité du matériau.

2. Technologie des membranes métalliques
La membrane métallique est le cœur d’une vanne à membrane UHP.

Les matériaux de membrane haute performance comprennent :

Les superalliages à base de cobalt
Les alliages à base de nickel
Les alliages d’acier inoxydable à haute résistance
La membrane offre plusieurs avantages :

Isolation totale des gaz
La membrane sépare le gaz de procédé du mécanisme d’actionnement de la vanne, éliminant ainsi les risques de contamination liés aux conceptions traditionnelles de tige de vanne.

Excellente prévention des fuites
La technologie à membrane métallique permet d’obtenir des taux de fuite d’hélium extrêmement faibles, ce qui la rend adaptée aux environnements ultra-propres du secteur des semi-conducteurs.

Longue durée de vie
Les conceptions avancées de membranes peuvent supporter des milliers, voire des millions de cycles de fonctionnement, en fonction des conditions d’exploitation.

3. Traitement de surface avancé et électropolissage
Les applications dans le domaine des semi-conducteurs exigent des surfaces internes extrêmement lisses.

Les fabricants professionnels de vannes à membrane UHP appliquent des technologies avancées de finition de surface, notamment :

L’électropolissage
Le nettoyage par ultrasons
La passivation de haute pureté
Le recuit sous vide
L’électropolissage améliore :

La finesse de surface
La résistance à la corrosion
La réduction des particules
La pureté du gaz
Une vanne de qualité semi-conductrice typique peut atteindre des niveaux de rugosité de surface inférieurs à Ra 0,25 μm, ce qui contribue à réduire la contamination lors du transport du gaz.

Processus de fabrication des vannes à membrane ultra-haute pureté
Un fabricant fiable de vannes à membrane UHP suit des procédures de fabrication strictes afin de garantir la qualité du produit.

Usinage CNC de précision
Les corps de vannes nécessitent un usinage extrêmement précis pour garantir :

Une étanchéité adéquate
Des dimensions précises
Des voies de circulation de gaz lisses
Des centres d’usinage CNC de pointe sont utilisés pour fabriquer les composants internes critiques avec des tolérances serrées.

Assemblage en salle blanche
Les vannes pour semi-conducteurs étant utilisées dans des applications sensibles à la contamination, l’assemblage est généralement effectué dans des environnements contrôlés.

Les processus d’assemblage en salle blanche comprennent :

Un assemblage sous contrôle des particules
Des procédures de nettoyage spécialisées
Le contrôle de la contamination par les opérateurs
Un conditionnement propre
Cela empêche la poussière, l’huile et les particules étrangères de pénétrer dans le système de vannes.

Essais de fuite à l’hélium
Les essais de fuite constituent une étape cruciale du contrôle qualité.

Les fabricants professionnels effectuent des tests d’étanchéité à l’hélium par spectrométrie de masse afin de vérifier :

Les fuites externes
L’étanchéité interne
L’intégrité de la vanne
Les applications à ultra-haute pureté exigent souvent des taux de fuite extrêmement faibles pour garantir la sécurité du système et la fiabilité du processus.

Essais de pression et de débit
Chaque vanne doit faire l’objet d’une vérification de ses performances, comprenant notamment :

Essais de pression
Essais de débit
Essais d’actionnement
Essais de cycle
Ces contrôles garantissent un fonctionnement fiable dans les conditions réelles de fabrication des semi-conducteurs.

Applications des vannes à membrane UHP dans l’industrie des semi-conducteurs
Fabrication de semi-conducteurs
Les vannes à membrane UHP sont largement utilisées dans :

Les armoires à gaz
Les panneaux de gaz
Les systèmes de dépôt chimique en phase vapeur (CVD)
Les équipements de gravure
Systèmes d’implantation ionique
Systèmes ALD
Elles contrôlent l’alimentation en gaz de procédé avec une grande précision et une grande fiabilité.

Fabrication photovoltaïque
La production de cellules solaires nécessite des environnements gazeux contrôlés pour :

Le dépôt de couches minces
Le traitement de surface
Les processus de nettoyage
Les vannes à membrane UHP contribuent à maintenir un débit de gaz stable et à réduire les défauts de production.

Industries pharmaceutiques et biotechnologiques
Les systèmes de gaz de haute pureté utilisés dans la fabrication pharmaceutique exigent un fonctionnement exempt de contamination.

Les vannes UHP sont utilisées pour :

La manipulation de gaz spéciaux
La distribution de gaz de procédé
Les systèmes d’alimentation propres

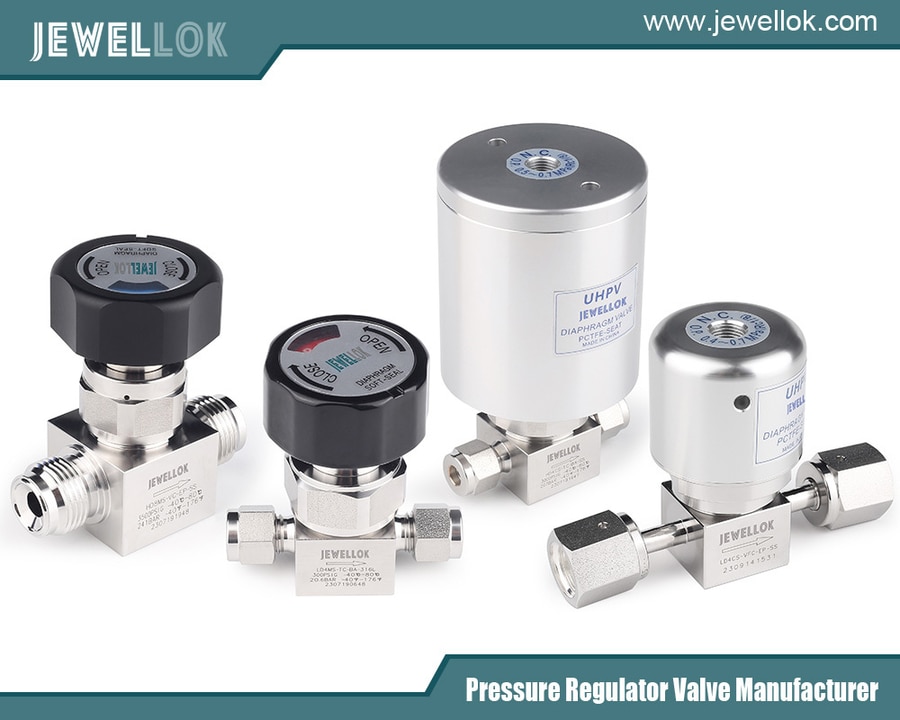

Vannes à membrane UHP manuelles ou pneumatiques
Les vannes à membrane ultra-haute pureté sont disponibles dans différentes configurations de fonctionnement.

Vannes à membrane manuelles
Les vannes manuelles conviennent pour :

Les systèmes de laboratoire
L'isolation pour la maintenance
Un fonctionnement à faible fréquence
Avantages :

Structure simple
Entretien facile
Solution économique
Vannes à membrane pneumatiques
Les vannes pneumatiques sont largement utilisées dans les systèmes d’automatisation des semi-conducteurs.

Leurs avantages comprennent :

Temps de réponse rapide
Commande à distance
Contrôle automatisé des processus
Amélioration de l’efficacité de production
De nombreuses armoires à gaz pour semi-conducteurs utilisent des vannes à membrane UHP pneumatiques intégrées à des systèmes de contrôle par automate programmable (PLC).

Comment choisir un fabricant fiable de vannes à membrane UHP
Le choix du bon fournisseur est essentiel pour garantir les performances des équipements pour semi-conducteurs.

Les facteurs d’évaluation importants sont notamment :

Capacités de fabrication
Un fabricant qualifié doit disposer :

d’équipements d’usinage CNC de pointe
d’installations d’assemblage propres
de systèmes de test professionnels
d’équipes d’ingénieurs expérimentées
Traçabilité des matériaux
Les clients du secteur des semi-conducteurs exigent une documentation complète sur les matériaux, comprenant notamment :

Certificats de matériaux
Suivi des numéros de cuvée
Rapports d’inspection
Cela garantit une qualité constante des produits.

Capacités d’ingénierie sur mesure
Les différents procédés de fabrication de semi-conducteurs nécessitent des solutions sur mesure.

Les fabricants professionnels doivent proposer :

Des tailles de vannes sur mesure
Des conceptions de raccordement spéciales
Des options d’actionneurs personnalisées
Des solutions OEM
Certification de qualité
Les fournisseurs fiables de vannes à membrane UHP respectent généralement les normes de qualité internationales telles que :

Le système de gestion de la qualité ISO 9001
Les exigences de propreté de l’industrie des semi-conducteurs
Les normes d’inspection spécifiques aux clients
Avantages de travailler avec un fabricant professionnel de vannes à membrane UHP
Le partenariat avec un fabricant expérimenté offre plusieurs avantages :

Amélioration de la fiabilité des procédés de semi-conducteurs
Des vannes de haute qualité maintiennent un débit de gaz stable et préviennent les défaillances liées à la contamination.

Réduction des coûts de maintenance
La conception durable des membranes minimise la fréquence de remplacement et les temps d’arrêt des équipements.

Meilleur rendement de production
Une distribution de gaz propre et précise améliore la cohérence du traitement des plaquettes.

Solutions sur mesure
Les fabricants disposant d’une expertise en ingénierie peuvent développer des vannes optimisées pour des applications spécifiques.

Tendances futures de la technologie des vannes à membrane ultra-haute pureté
L’industrie des semi-conducteurs continue d’évoluer vers des nœuds de processus plus petits et des technologies de fabrication plus avancées. Cette tendance impose des exigences plus élevées aux composants de distribution de gaz.

Les développements futurs des vannes à membrane UHP comprennent :

Matériaux de plus haute pureté
Des matériaux de pointe réduiront encore davantage les risques de contamination dans les procédés de semi-conducteurs de nouvelle génération.

Surveillance intelligente des vannes
Des capteurs intégrés et des technologies de surveillance numériques permettront :

Un suivi des performances en temps réel
Une maintenance prédictive
Une optimisation automatisée des processus
Une durabilité améliorée
De nouveaux matériaux et conceptions de membranes permettront d’augmenter la durée de vie des vannes tout en conservant des performances de pureté ultra-élevée.

Régulateur de pression à un étage pour gaz spéciaux de pureté ultra-élevée
Régulateur de pression à un étage pour gaz spéciaux de pureté ultra-élevée
Conclusion
Les vannes à membrane ultra-haute pureté sont des composants essentiels des systèmes d’alimentation en gaz pour semi-conducteurs, où la propreté, la précision et la fiabilité sont cruciales. Un fabricant professionnel de vannes à membrane ultra-haute pureté pour systèmes d’alimentation en gaz pour semi-conducteurs propose des solutions avancées conçues pour répondre aux exigences strictes de la fabrication moderne de semi-conducteurs.

Grâce à des matériaux de haute pureté, à un usinage de précision, à la technologie d’électropolissage, à un contrôle rigoureux de la propreté et à des essais exhaustifs, les vannes à membrane de qualité semi-conductrice garantissent une distribution de gaz sûre et stable.

Alors que les technologies des semi-conducteurs continuent d’évoluer vers des nœuds de plus en plus petits et des processus de plus en plus complexes, la demande en solutions fiables de vannes à membrane UHP ne cessera de croître. Il est essentiel de choisir un fabricant expérimenté, doté de solides compétences en ingénierie et d’une expertise dans l’industrie des semi-conducteurs, afin d’atteindre une meilleure efficacité de production, un meilleur rendement et une fiabilité à long terme des systèmes.

Pour en savoir plus sur les fabricants de vannes à membrane ultra-haute pureté destinées aux systèmes d’alimentation en gaz pour semi-conducteurs, vous pouvez consulter le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
