Systèmes de distribution de gaz médicaux : choix des vannes et stratégies de régulation du débit

{{{sourceTextContent.subTitle}}}

Systèmes de distribution de gaz médicaux : choix des vannes et stratégies de régulation du débit

{{{sourceTextContent.description}}}

Les systèmes de distribution de gaz médicaux constituent une infrastructure essentielle dans les établissements de santé modernes, garantissant un approvisionnement sûr, fiable et continu en gaz tels que l'oxygène, le protoxyde d'azote, l'air médical, le dioxyde de carbone, ainsi que les services de vide. Ces systèmes soutiennent directement des applications vitales, notamment l’anesthésie, la thérapie respiratoire, les soins intensifs et les interventions chirurgicales. À ce titre, leur conception, le choix de leurs composants et leur contrôle opérationnel doivent répondre à des exigences strictes en matière de sécurité, de performances et de réglementation.

Parmi les aspects les plus cruciaux de ces systèmes figurent le choix des vannes et les stratégies de régulation du débit. Les vannes constituent le principal moyen d’isoler, de réguler et d’orienter le débit de gaz, tandis que les mécanismes de contrôle du débit garantissent que les gaz sont fournis à des pressions et des débits adaptés à l’usage clinique. Cet article propose une vue d’ensemble technique complète sur la manière de sélectionner des vannes adaptées et de mettre en œuvre des stratégies efficaces de contrôle du débit dans les systèmes de distribution de gaz médicaux.

Présentation générale des systèmes de distribution de gaz médicaux
Un système de distribution de gaz médicaux type se compose d’une source d’alimentation centrale, d’un réseau de canalisations, de dispositifs de régulation de pression, de vannes, d’alarmes et d’unités terminales. L’alimentation centrale peut inclure des réservoirs d’oxygène liquide en vrac, des bouteilles de gaz, des compresseurs ou des pompes à vide. Depuis la source, les gaz sont distribués via un réseau de canalisations fabriquées à partir de matériaux tels que le cuivre (généralement conformes à la norme ASTM B819 pour un usage médical).

Le système doit préserver la pureté des gaz, prévenir toute contamination et garantir un approvisionnement ininterrompu. Toute défaillance au niveau du contrôle de la pression ou du fonctionnement des vannes peut entraîner de graves conséquences, ce qui rend la fiabilité du système primordiale.

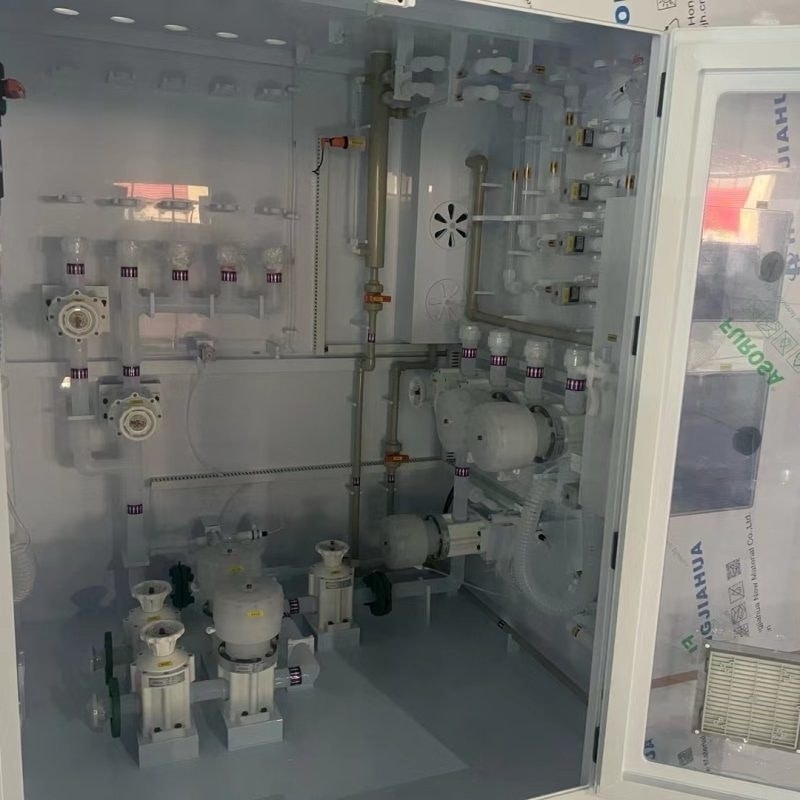

Vannes de régulation de gaz haute pression à usage industriel
Vannes de régulation de gaz haute pression à usage industriel
Types de vannes utilisées dans les systèmes de gaz médicaux
Le choix des vannes est un aspect fondamental de la conception des systèmes de distribution de gaz médicaux. Différents types de vannes remplissent des fonctions spécifiques en fonction de leur emplacement et de leur rôle au sein du système.

1. Robinets à bille
Les robinets à bille sont largement utilisés dans les canalisations de gaz médicaux en raison de leur conception simple, de leur durabilité et de leur capacité de fermeture rapide. Ils fonctionnent à l’aide d’une bille sphérique dont l’alésage s’aligne avec le trajet d’écoulement lorsqu’elle est ouverte.

Avantages :

Fonctionnement rapide (quart de tour)
Faible perte de charge
Grande fiabilité et longue durée de vie
Applications :

Vannes d’isolement de zone
Vannes d’arrêt principales dans les canalisations
2. Vannes à membrane
Les vannes à membrane sont couramment utilisées dans les systèmes de gaz de haute pureté. Elles utilisent une membrane flexible pour réguler le débit et isoler le gaz du mécanisme de la vanne.

Avantages :

Excellente étanchéité
Espace mort minimal, réduisant le risque de contamination
Adaptées aux applications de très haute pureté
Applications :

Conduites d’alimentation en oxygène
Salles blanches et environnements de soins intensifs
3. Vannes à pointeau
Les vannes à pointeau assurent un contrôle précis du débit grâce à un plongeur conique en forme d’aiguille.

Avantages :

Réglage fin du débit
Contrôle de haute précision
Applications :

Systèmes d’étalonnage
Régulation du débit de gaz en laboratoire
4. Clapets anti-retour
Les clapets anti-retour autorisent le passage du gaz dans un seul sens, empêchant ainsi tout reflux susceptible de contaminer le système ou d’endommager l’équipement.

Applications :

Sorties de compresseurs
Systèmes de collecteurs de bouteilles
5. Soupapes de surpression
Ces soupapes protègent le système contre les surpressions en évacuant le gaz lorsque la pression dépasse un seuil défini.

Applications :

En aval des régulateurs de pression
Réservoirs de stockage et canalisations
Éléments clés à prendre en compte lors du choix d’une soupape
Le choix d’une soupape appropriée nécessite une évaluation minutieuse de plusieurs facteurs techniques et opérationnels.

1. Compatibilité des matériaux
Les gaz médicaux, en particulier l’oxygène, nécessitent des matériaux non réactifs, résistants à la corrosion et compatibles avec des environnements de haute pureté. Les matériaux couramment utilisés sont notamment :

Le laiton (nettoyé à l’oxygène)
L’acier inoxydable (par exemple, 316L)
Joints en PTFE
L’utilisation avec de l’oxygène impose des normes de nettoyage strictes afin de prévenir les risques d’inflammation.

2. Pressions et températures nominales
Les vannes doivent être conçues pour supporter la pression et la température de service maximales du système. Les systèmes de gaz médicaux fonctionnent généralement à des pressions comprises entre 50 et 200 psi, selon l’application.

3. Étanchéité
Les fuites dans les réseaux de gaz médicaux peuvent entraîner des pertes de gaz, une contamination ou des risques pour la sécurité. Les vannes doivent respecter des normes strictes en matière de taux de fuite, souvent testées à l’aide d’un détecteur de fuites à l’hélium.

4. Propreté et certification
Les vannes doivent être nettoyées pour une utilisation avec de l’oxygène et être conformes à des normes telles que :

ISO 7396 (Réseaux de distribution de gaz médicaux)
NFPA 99 (Code des établissements de santé)
Directives de la CGA (Compressed Gas Association)
5. Facilité d’entretien
Les vannes doivent permettre une inspection, un entretien et un remplacement aisé sans perturber l’ensemble du système.

Stratégies de régulation du débit dans les systèmes de gaz médicaux
Une régulation efficace du débit garantit que les gaz sont fournis à la pression et au débit corrects pour répondre aux exigences cliniques. Cela implique une combinaison de régulation de pression, de mesure du débit et de conception du système.

1. Régulation de la pression
Les régulateurs de pression sont essentiels pour réduire les pressions d’alimentation élevées à des niveaux utilisables. En règle générale, les systèmes utilisent un processus de régulation en deux étapes :

Régulateurs primaires à la source
Régulateurs secondaires à proximité du point d’utilisation
Cette approche par étapes améliore la stabilité et réduit les fluctuations de pression.

2. Dispositifs de contrôle du débit
Les débitmètres et les vannes de contrôle du débit sont utilisés pour ajuster et surveiller l’administration de gaz aux patients. Ces dispositifs doivent fournir des mesures précises et un contrôle stable.

Parmi les types courants, on trouve :

Les rotamètres (débitmètres à section variable)
Les régulateurs de débit massique (pour les applications de haute précision)
3. Zonage et isolation
Les hôpitaux divisent leurs systèmes de distribution de gaz en zones, chacune étant contrôlée par des vannes de zone. Cela permet d’effectuer des opérations de maintenance ou une isolation d’urgence sans affecter l’ensemble de l’établissement.

4. Redondance et systèmes de secours
Les systèmes critiques intègrent une redondance pour garantir un fonctionnement continu. Par exemple :

Régulateurs doubles
Collecteurs de bouteilles de secours
Systèmes de basculement automatique
5. Systèmes de surveillance et d’alarme
Les systèmes modernes intègrent des capteurs et des alarmes pour détecter :

Les chutes de pression
Les irrégularités de débit
L’épuisement des réserves de gaz
Ces systèmes fournissent des données en temps réel et des alertes afin de prévenir les défaillances.

Techniques avancées de contrôle du débit
Avec les progrès de la technologie médicale, des stratégies de contrôle du débit plus sophistiquées sont mises en œuvre.

1. Contrôle numérique du débit
Les régulateurs de débit électroniques et les vannes intelligentes permettent un contrôle précis et programmable de la distribution de gaz. Ces systèmes peuvent être intégrés aux systèmes de gestion hospitaliers pour une surveillance centralisée.

2. Vannes de régulation proportionnelles
Ces vannes ajustent le débit en continu en fonction des signaux d’entrée, permettant ainsi un contrôle dynamique en réponse aux besoins des patients ou à l’état du système.

3. Maintenance prédictive
Grâce à des capteurs et à l’analyse des données, les systèmes peuvent prédire l’usure ou la défaillance des vannes, ce qui permet une maintenance proactive et réduit les temps d’arrêt.

Considérations de sécurité
La sécurité est la priorité absolue dans les systèmes de gaz médicaux. Les principales mesures de sécurité comprennent :

Un étiquetage et un codage couleur appropriés des canalisations
Des inspections et des essais réguliers des vannes et des régulateurs
La garantie que tous les composants sont exempts de toute trace d’oxygène et de tout contaminant
La formation du personnel aux procédures d’urgence et au fonctionnement des vannes
Le risque d’incendie constitue une préoccupation majeure, en particulier avec les systèmes à oxygène. Les matériaux et les lubrifiants doivent être soigneusement sélectionnés pour éviter tout risque d’inflammation.

Défis et bonnes pratiques
Défis :
Maintenir la pureté des gaz sur de longues distances de canalisations
Prévenir les fuites et la contamination
Garantir l’évolutivité du système en vue d’une expansion future
Trouver le juste équilibre entre coût, performances et fiabilité
Meilleures pratiques :
Utiliser des composants certifiés et de haute qualité
Mettre en place des systèmes redondants pour les applications critiques
Réaliser des audits et des opérations de maintenance réguliers
Concevoir des systèmes flexibles et modulaires
Régulateurs de pression pour gaz UHP à haut débit
Régulateurs de pression pour gaz UHP à haut débit
Conclusion
Les systèmes de distribution de gaz médicaux sont complexes et essentiels au bon fonctionnement des établissements de santé ; ils nécessitent donc une conception et une exploitation minutieuses. Le choix des vannes et les stratégies de contrôle du débit jouent un rôle central pour garantir la sécurité, l’efficacité et la fiabilité du système. En choisissant des types de vannes adaptés, en tenant compte de la compatibilité des matériaux et en mettant en œuvre des techniques avancées de contrôle du débit, les établissements de santé peuvent optimiser leurs systèmes d’alimentation en gaz afin de répondre aux normes les plus élevées en matière de soins aux patients.

À mesure que la technologie continue d’évoluer, l’intégration de la surveillance intelligente et du contrôle numérique améliorera encore les performances du système, permettant une gestion des gaz médicaux plus précise et plus réactive. En fin de compte, un système bien conçu favorise non seulement l’excellence clinique, mais protège également des vies.
